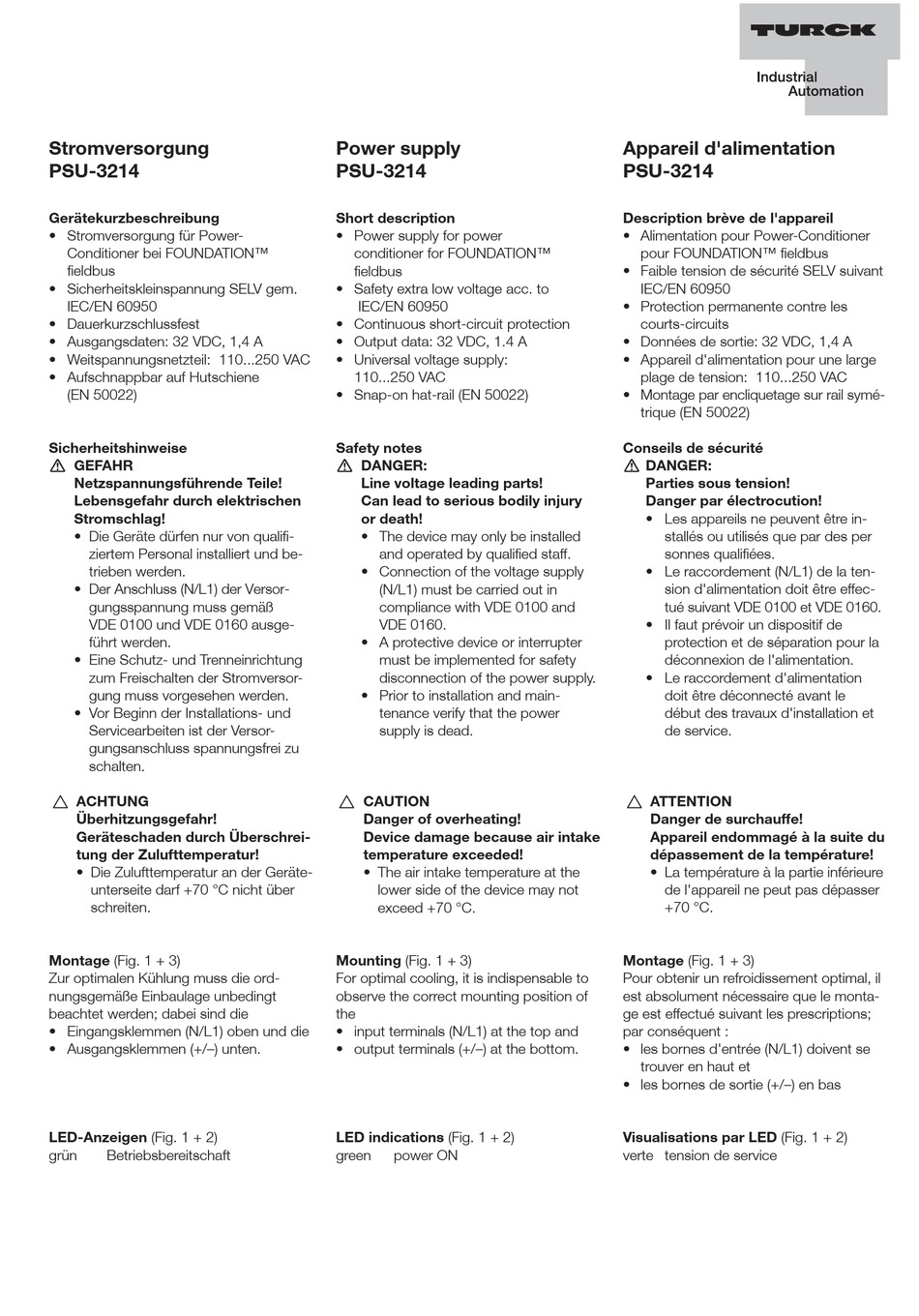

turck PSU-3214 Montage

Stromversorgung
PSU-3214
Gerätekurzbeschreibung
• Stromversorgung für Power-
Conditioner bei FOUNDATION™
fi eldbus
• Sicherheitskleinspannung SELV gem.
IEC/EN 60950
• Dauerkurzschlussfest
• Ausgangsdaten: 32 VDC, 1,4 A
• Weitspannungsnetzteil: 110...250 VAC
• Aufschnappbar auf Hutschiene
(EN 50022)
Sicherheitshinweise
ì GEFAHR
Netzspannungsführende Teile!
Lebensgefahr durch elektrischen
Stromschlag!
• Die Geräte dürfen nur von qualifi -
ziertem Personal installiert und be-
trieben werden.
• Der Anschluss (N/L1) der Versor-
gungsspannung muss gemäß
VDE 0100 und VDE 0160 ausge-
führt werden.
• Eine Schutz- und Trenneinrichtung
zum Freischalten der Stromversor-
gung muss vorgesehen werden.
• Vor Beginn der Installations- und
Servicearbeiten ist der Versor-
gungsanschluss spannungsfrei zu
schalten.
ACHTUNG
Überhitzungsgefahr!
Geräteschaden durch Überschrei-
tung der Zulufttemperatur!
• Die Zulufttemperatur an der Geräte-
unterseite darf +70 °C nicht über
schreiten.
Montage (Fig. 1 + 3)
Zur optimalen Kühlung muss die ord-
nungsgemäße Einbaulage unbedingt
beachtet werden; dabei sind die
• Eingangsklemmen (N/L1) oben und die
• Ausgangsklemmen (+/–) unten.
LED-Anzeigen (Fig. 1 + 2)
grün Betriebsbereitschaft
Power supply
PSU-3214
Short description
• Power supply for power
conditioner for FOUNDATION™
fi eldbus
• Safety extra low voltage acc. to
IEC/EN 60950
• Continuous short-circuit protection
• Output data: 32 VDC, 1.4 A
• Universal voltage supply:
110...250 VAC
• Snap-on hat-rail (EN 50022)
Safety notes
ì DANGER:
Line voltage leading parts!
Can lead to serious bodily injury
or death!
• The device may only be installed
and operated by qualifi ed staff.
• Connection of the voltage supply
(N/L1) must be carried out in
compliance with VDE 0100 and
VDE 0160.
• A protective device or interrupter
must be implemented for safety
disconnection of the power supply.
• Prior to installation and main-
tenance verify that the power
supply is dead.
CAUTION
Danger of overheating!
Device damage because air intake
temperature exceeded!
• The air intake temperature at the
lower side of the device may not
exceed +70 °C.
Mounting (Fig. 1 + 3)
For optimal cooling, it is indispensable to
observe the correct mounting position of
the
• input terminals (N/L1) at the top and
• output terminals (+/–) at the bottom.
LED indications (Fig. 1 + 2)
green power ON
Appareil d'alimentation
PSU-3214
Description brève de l'appareil
• Alimentation pour Power-Conditioner
pour FOUNDATION™ fi eldbus
• Faible tension de sécurité SELV suivant
IEC/EN 60950
• Protection permanente contre les
courts-circuits
• Données de sortie: 32 VDC, 1,4 A
• Appareil d'alimentation pour une large
plage de tension: 110...250 VAC
• Montage par encliquetage sur rail symé-
trique (EN 50022)
Conseils de sécurité
ì DANGER:
Parties sous tension!
Danger par électrocution!
• Les appareils ne peuvent être in-
stallés ou utilisés que par des per
sonnes qualifi ées.
• Le raccordement (N/L1) de la ten-
sion d'alimentation doit être effec-
tué suivant VDE 0100 et VDE 0160.
• Il faut prévoir un dispositif de
protection et de séparation pour la
déconnexion de l'alimentation.
• Le raccordement d'alimentation
doit être déconnecté avant le
début des travaux d'installation et
de service.
ATTENTION
Danger de surchauffe!
Appareil endommagé à la suite du
dépassement de la température!
• La température à la partie inférieure
de l'appareil ne peut pas dépasser
+70 °C.
Montage (Fig. 1 + 3)
Pour obtenir un refroidissement optimal, il
est absolument nécessaire que le monta-
ge est effectué suivant les prescriptions;
par conséquent :
• les bornes d'entrée (N/L1) doivent se
trouver en haut et
• les bornes de sortie (+/–) en bas
Visualisations par LED (Fig. 1 + 2)
verte tension de service
