Thornton 5000TOC Inbetriebnahme

Inbetriebnahme – Sensor 5000TOC

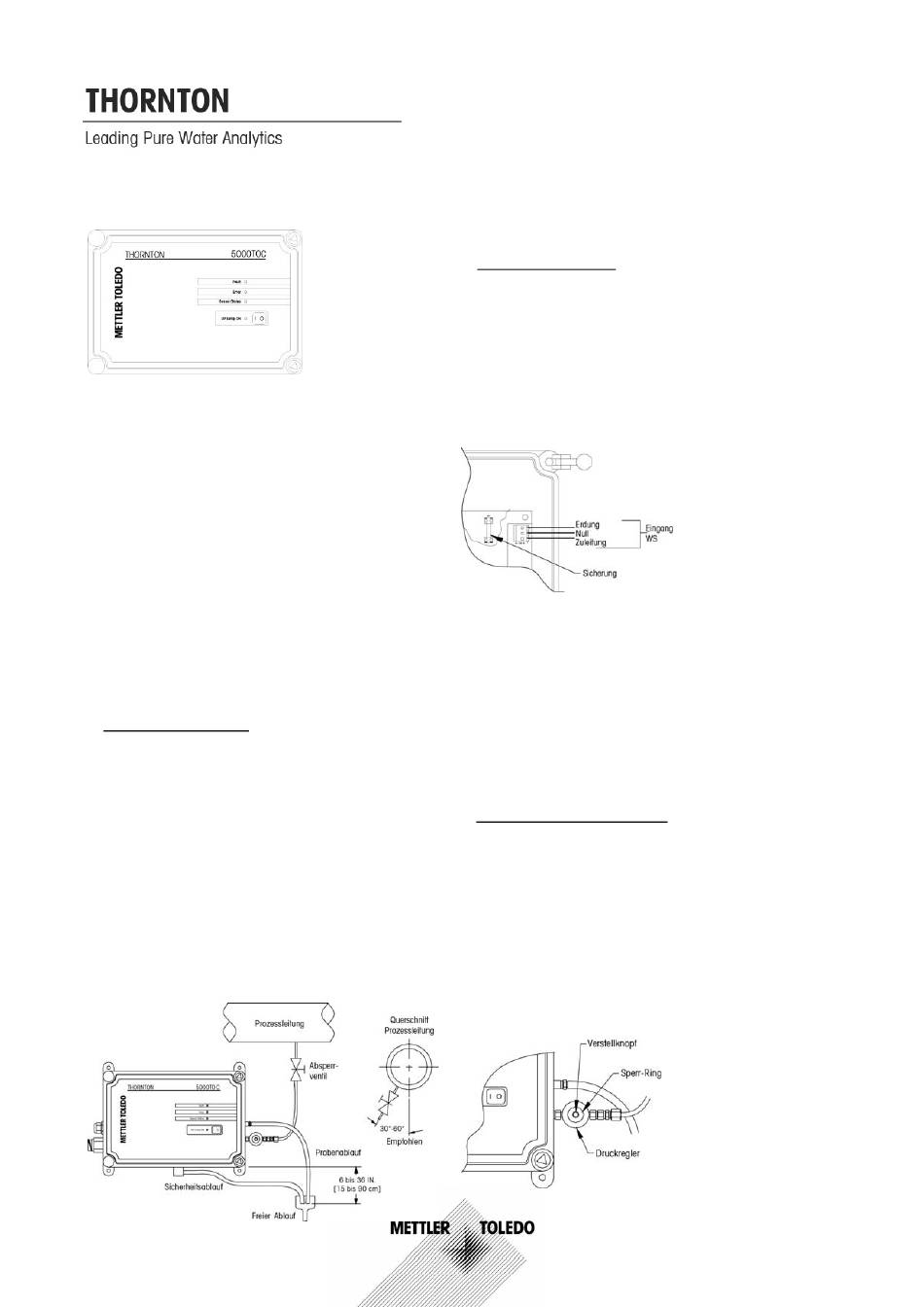

Abbildung 1
Das Gehäuse des Sensors 5000TOC i s t m i t vier Leuchtdio-
den, welche den Gerätezustand anzeigen, und einem Drucktas-
ter für die lokale Kontrolle der UV-Lampe, ausgestattet.
Leuchtdiode für eingeschaltete UV-Lampe: Blinkt, wenn der
Sensor gespült und automatisch abgeglichen wird. Dauerlicht,
wenn die UV-Lampe brennt.
Einschalttaste für UV-Lampe: Mit dieser Taste kann der
Bediener die UV-Lampe am Sensor ein- und ausschalten.
Leuchtdiode für Sensorstatus: Dauerlicht bei Spannung und
angeschlossenem Steckkabel. Leuchtet nicht, wenn Steckkabel
gezogen oder Spannung ausgeschaltet ist.
Leuchtdiode für Fehler: Dauerlicht bei Fehler.
Leuchtdiode für Störung: Blinkt bei Störung.
Nachstehende Schritte sind erforderlich, wenn der Sensor
5000TOC in Verbindung
Messumformer 770MAX installiert, eingerichtet und betrieben
werden soll. Eine vollständige Beschreibung des Sensors
befindet sich im Betriebshandbuch mit der Teile-Nr. 84445.
1. Installation des Sensors – Unser Sensor 5000TOC eignet
sich für Wandmontage, Rohrmontage oder freie Aufstellung. Der
Sensor wird mit angesetzten Montagelaschen ausgeliefert. Bei
freistehender Verwendung (als Tischgerät) sind diese zu entfer-
nen. Links vom Sensor wird ein Platzbedarf von 45 cm benötigt,
damit die UV-Lampe gewechselt werden kann. Rechts am
Gehäuse befinden sich zwei Anschlüsse. Der untere trägt die
Bezeichnung „Sample Inlet" (Probeneinlauf), der obere ist mit
„Sample Outlet" (Probenauslauf) gekennzeichnet. Ein dritter
Anschluss, der als Sicherheitsauslauf dient, befindet sich an der
unteren Gehäuseseite. Für die freistehende Aufstellung (als
Tischgerät) ist der dritte Anschluss abzunehmen.
Abbildung 2 zeigt ein typisches Montagebeispiel.
Der Montagesatz (Bestell Nr. 02205) umfasst alle Anschluss-
schläuche und ein Druckregelventil mit eingebautem 40µm-
Filter. Der Druckregler ist an den Anschluss für den Proben-
einlauf anzusetzen (siehe Abbildung 2).
Abbildung 2
mit dem Multiparameter-
Das offene Ende des 0,125"-PTFE-Schlauches an das Absperrventil
(nicht mitgeliefert) des Probenahmepunktes anschließen. Den
Schlauch vor der Befestigung am Sensor durchspülen. Das mit dem
Quetschring versehene Ende des Schlauches an den Eingang des
Druckreglers anschließen. Den 0,25"-Polyurethanschlauch mit Ge-
windezapfen an den Probenauslauf anschließen und das andere
Ende zu einem freien Ablauf führen. Den unten am Gehäuse ange-
schlossenen 0,25"-Schlauch des Sicherheitsablaufes ebenfalls
zum freien Ablauf führen. Die in Abbildung 2 angegebenen
Maße zur Dimensionierung der Ablaufschläuche müssen
eingehalten werden.
2. Elektrische Anschlüsse – Diese befinden sich auf der linken
Seite des Gehäuses. Hier befinden sich zwei Kabeleinführungen:
−
Schotteinführung für das Netzanschlusskabel
−
Steckkabelanschluss für 770MAX
Das Netzanschlusskabel durch die Schotteinführung an der Sei-
tenwand führen. Die WS-Anschlüsse befinden sich rechts auf der
Platine, welche auf der Rückseite des Sensordeckels angebracht
ist. Abbildung 3 zeigt die Anschlussbelegung. Es ist darauf zu
achten, dass die Sicherung für die Zuleitung richtig eingesetzt ist.
Auf dem Geräteschild ist die benötigte Sicherungsgröße angege-
ben.
Jetzt kann die Wasserprobe in den Sensor einfließen. Dazu das
Absperrventil am Probenahmepunkt langsam öffnen. Der Druckregler
dient zum Einstellen der Durchlaufmenge und muss entsprechend
eingeregelt werden. Gemäß Abbildung 4 den Sicherungsring nach
links drehen, um den Stellknopf freizugeben. Durch Rechtsdrehen
des Verstellknopfes wird die Durchlaufmenge erhöht. Die Durchlauf-
menge sollte > 50 ml/min betragen. Den Verstellknopf nicht zu stark
festdrehen. Sobald die Probe fließt, im Gehäuse überprüfen, ob alle
Anschlüsse dicht sind und keine Flüssigkeit austritt. Der Sensor sollte
nach der ersten Inbetriebnahme mit Probenwasser durchspült werden
(4 - 24 Stunden empfohlen). Vorderdeckel schließen und das Steck-
kabel für die Verbindung mit dem 770MAX in den Steckanschluss
unten links am Gehäuse einstecken.
3. Einstellen der Durchflussmenge – Bevor TOC richtig gemes-
sen werden kann, muss die Durchflussmenge korrekt eingestellt
werden (20 ml/min ±5 %). Am 770MAX unter dem Menü für TOC-
Messung die am TOC-Sensorkanal angewandte Messart auswählen.
Den Menüpunkt „Set Flow" aufrufen (siehe Menubaum auf der Rück-
seite dieses Blattes) und mit „Yes" bestätigen. Anschließend begin-
nen die vier Dioden des Sensors zu leuchten und zeigen an, wann die
richtige Durchflussmenge eingestellt ist. Leuchten alle vier Dioden
(gemäß Abbildung 5), ist die Durchflussmenge korrekt eingestellt.
Leuchten lediglich die unteren ein oder zwei Dioden, ist der Durch-
fluss zu gering. Leuchten hingegen die oberen ein oder zwei Dioden,
ist der Durchfluss zu stark. Am Verstellknopf nach links drehen, bis
die Flüssigkeit nur noch rinnt oder ganz aufhört zu fließen. Daraufhin
den Knopf langsam nach rechts drehen, bis die Durchflussmenge
soweit ansteigt, dass alle vier Dioden leuchten.
Abbildung 3
Abbildung 4
