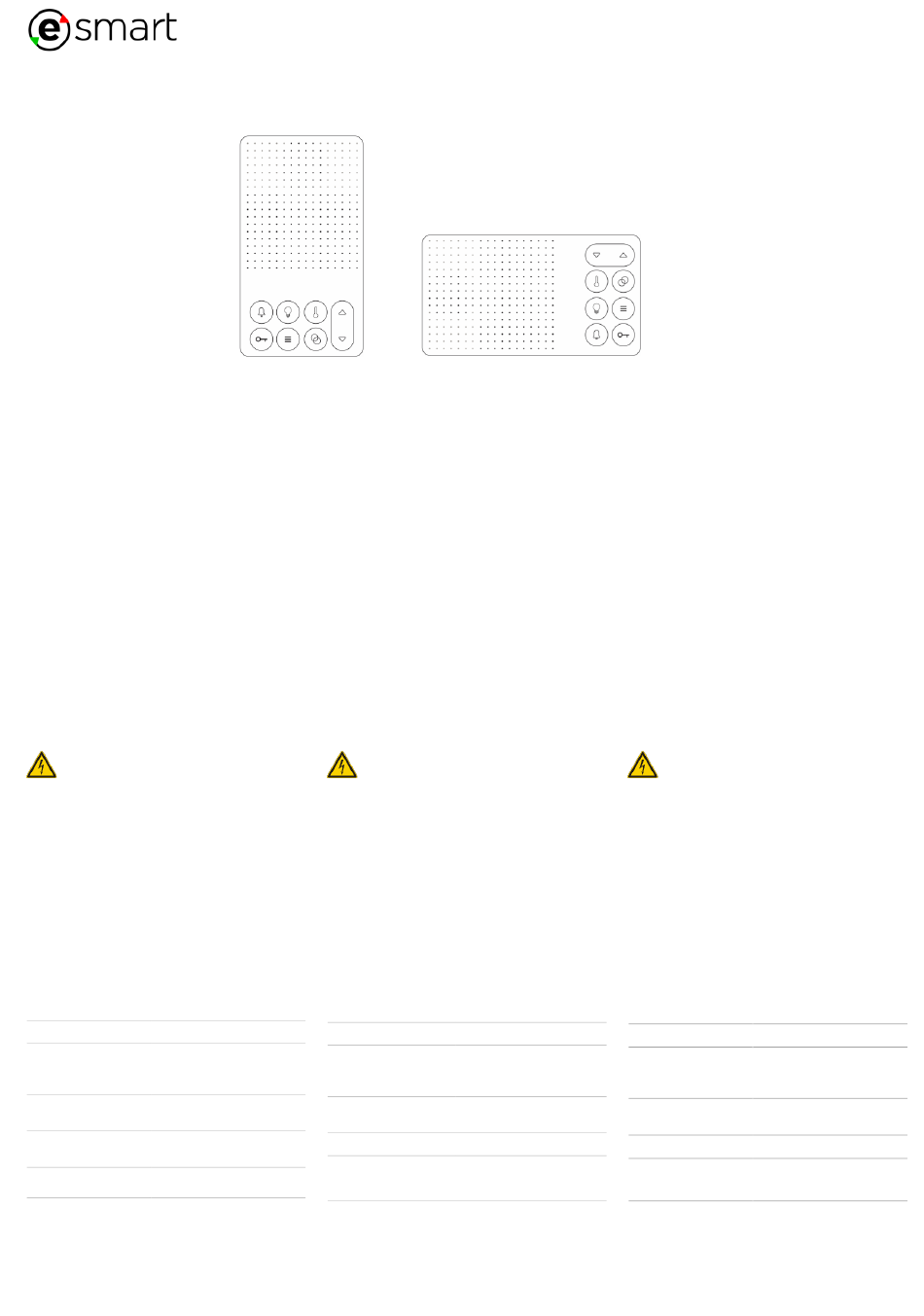

eSmart hello eHDL-0001 Installation

N20200331/eHDL-0001/f,d,e
eSMART-hello
eHDL-0001
Domaine d'application
L'eSMART-hello est utilisé pour établir une
connexion entre l'eSMART-box et les eSMART-
plug. Il inclut les fonctions d'audiophone et de
sonette de palier. De plus, il permet de lancer des
scénarios généraux de l'appartement comme le
contrôle des lumières, des stores et des
températures. Celui-ci peut être positionné à la
verticale ou l'horizontale.
Attention
L'eSMART-hello doit être installé dans des lieux
secs et adaptés pour l'installation d'appareils
électrotechniques. Il est uniquement destiné au
montage intérieur (IP55 EN 60529).
Prescriptions de sécurité
L'eSMART-hello doit-être raccordé au réseau
électrique 230 V AC/50 Hz. En cas de contact,
cette tension peut s'avérer mortelle. Un
montage non conforme du produit peut
engendrer des dégâts matériels et entraîner
des blessures d'une extrême gravité.
Seul un électricien qualifié est habilité à
installer et mettre en service l'eSMART-hello
sur le réseau électrique domestique.
Ce produit doit être installé en conformité
avec les règles d'installation et de sécurité en
vigueur et de préférence par un électricien
qualifié.
Données techniques
Dimensions : 175mm x 99mm x 11mm
Tension nominale : 230 V AC/50 Hz
Bornier à ressort (4x),
Connexions :
câble 1x4x1.5mm
Degré de protection : IP20 EN 605029
Puissance : Max. : 25W / nominal : 12W
Température
-25°C ... +45°C
ambiante adm. :
Connecteur auto-dénudant
Entrée Internet :
(x8), câble RJ45 Cat5e UTP
Tous droits réservés / Alle Rechte vorbehalten / All rights reserved
Anwendungsbereich
eSMART-hello
Verbindung zwischen der eSMART-box und
eSMART-plug herzustellen. Es umfasst die
Funktionen von Audiophon und Türklingel.
Darüber hinaus ermöglicht es, allgemeine
Wohnungsszenarien wie die Steuerung von Licht,
Jalousien und Temperaturen durchzuführen. Es
kann sowohl waagrecht als auch senkrecht
angebracht werden.
Achtung
Die eSMART-hello muss in für den Einbau von
elektrischen Ausrüstungen geeigneten trockenen
Räumen installiert werden. Es ist nur für
Installation im Innenbereich vorgesehen (IP55 EN
60529).
Sicherheitstechnische Anforderungen
Das eSMART-hello muss an das Stromnetz
230 V AC/50 Hz angeschlossen werden. Bei
Berührung kann diese Spannung tödlich sein.
Unsachgemäße Installation des Produkts
kann zu Sachschäden und schwersten
Verletzungen führen.
Nur eine Elektrofachkraft darf das eSMART-
hello am Hausstromnetz installieren und in
Betrieb nehmen.
Dieses Produkt muss in Übereinstimmung mit
den geltenden
Sicherheitsvorschriften
durch eine Elektrofachkraft installiert werden.
Technische Daten
Abmessungen :
Nennspannung:
Anschlüsse:
2
, max. 25m
Schutzklasse::
Leistung:
Zul.
Umgebungstemperatur:
Internet-Eingang :
wird dazu genutzt, eine
Installations- und
und vorzugsweise
175mm x 99mm x 11mm
230 V AC/50 Hz
Federzugklemme (4x), kabel
2
1x4x1.5mm , max. 25m
IP20 EN 605029
Max. : 25W / nominal : 12W
-25°C ... +45°C
Selbstabisolierender
steckverbinder (x8), kabel
RJ45 Cat5e UTP
Application area
The eSMART-hello is used to establish a
connection between the eSMART-box and the
eSMART-plug. It includes audiophone and
entrance door doorbell functions. Moreover, it
allows general scenarios of the apartment like
controlling the lights, blinds and temperatures to
be activated. This may be positioned vertically or
horizontally.
Caution
The eSMART-hello must be installed in dry places
suitable for installation of electrical equipment. It
is intended solely for indoor installation (IP55 EN
60529).
Safety Requirements
The eSMART-hello must be connected to the
230 V AC/50 Hz mains. In case of contact, this
voltage can be fatal. Improper installation of
the product may result in property damage
and extremely severe injuries.
Only a qualified electrician may install and
commission the eSMART-hello.
This product must be installed in accordance
with the applicable rules for installation and
safety and preferably
electrician.
Technical Data
Dimensions : 175mm x 99mm x 11mm
Rated voltage: 230 V AC/50 Hz
Spring terminal board (4x),
Connections:
1x4x1.5mm
Degree of protection: IP20 EN 605029
Power: Max. : 25W / rated : 12W
Permissible ambient
-25 °C ... +45°C (-13°F...+113°F)
temperature:
Self-stripping connector (x8),
Internet entry point:
RJ45 Cat5e UTP cable
eSMART Technologies SA 2015
by a qualified
2
cable, max. 25m
