Inhaltszusammenfassung für Elpress PS710
- Seite 1 PS710 Bedienungsanleitung PS710D PS710E PS710R...
-
Seite 2: Inhaltsverzeichnis
INHALT SEITE PERSÖNLICHE SICHERHEIT ....................SUPPORT ................................ALLGEMEINE BESCHREIBUNG ..................PS710-SYSTEMKOMPONENTEN ................FUNKTIONEN ............................. DISPLAYMENÜ ............................VERWENDUNG VON PS710 ....................WARTUNG/SERVICE ........................ENTSORGUNG ............................10. TECHNISCHE DATEN ......................... 11. KONFORMITÄTSERKLÄRUNG 12-13 ................12. ZUBEHÖR 14-15 ............................PS710 | BEDIENUNGSANLEITUNG... -
Seite 3: Persönliche Sicherheit
- Die Verwendung von Hydraulikwerkzeugen anderer Hersteller als Elpress birgt beträchtliche Verletzungsgefahren. Bei PS710 handelt es sich um eine Elektro-Hydraulikpumpe, die ausschließlich für die Verwendung mit Elpress-Hydraulikwerkzeugen vorgesehen ist. Das Netzkabel darf ausschließlich mit einem 100-240 V WS-Anschluss mit Schutzerdung (PE) ver- bunden werden. -
Seite 4: Support

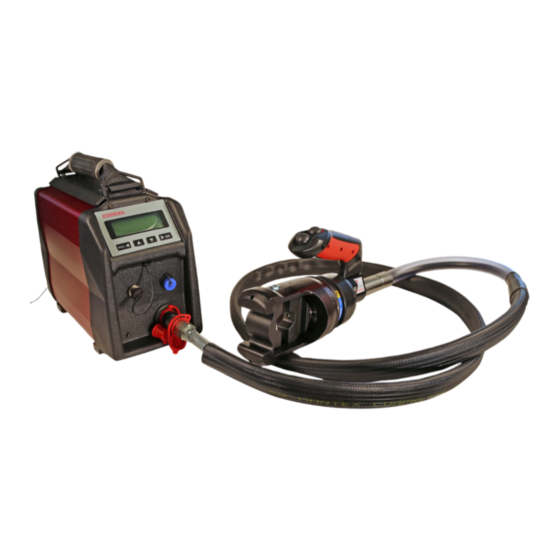

2. Support Bei Fragen zu diesem Produkt wenden Sie sich an den Elpress-Lieferanten oder direkt an den Elpress-Kundenservice im schwedischen Hauptsitz in Kramfors. Telefon +46 612 71 71 99 +46 612 71 71 51 E-Mail sales@elpress.se 3. Allgemeine Beschreibung PS710 ist eine Elektro-Hydraulikpumpe für verschiedene Crimpanforderungen, bei denen es auf eine starke Leistung, Flexibilität und Zuverlässigkeit ankommt. -
Seite 5: Ps710-Systemkomponenten
Batterie 2 mm Innensechskant) Batteriestatus des Betätigungsgriffs wird durch ≤ 2,5V im Display mit dem Text ”Handle batt. low” (Batterie wechseln) angezeigt. Netzanschluss Wenn die Batteriespannung unter 2,1V fällt, wird der Stoppalarm ”Handle batt. flat” aus gelöst. PS710 | BEDIENUNGSANLEITUNG... - Seite 6 4. PS710-Systemkomponenten PS710D Tragegriff Fußschalter Pumpe PS710D Display USB- Anschluss Hydraulik- schlauch CAN-Bus- PC-Software für Crimpana- Hydraulikan- Crimpstation CS2500 System lyse und Qualitätsprozes- schluss Kontakt sintegration Fußschalter PS710R PS710R Vorn Hinten Tragegriff Hauptschal- Kontakt Steuergriff Hydraulikan- Netzanschluss schluss PS710 | BEDIENUNGSANLEITUNG...
-
Seite 7: Funktionen
Aus Sicherheitsgründen ist der Griff ERGOCOM so programmiert, dass er nur mit der beiliegenden Pumpe eingesetzt werden kann. ID des Pumpe wird auf dem Griff aufgedruckt. Elpress ERGO ist ein verdrahtete Modell des ergonomischen Griffs erhältich, verwendbar an PS710E + PS710R. -
Seite 8: Displaymenü
6. Displaymenü an PS710E und PS710 Wenn die Pumpe zur Verwendung bereit ist, zeigt das Display das Datum und die Zeit sowie die Pumpennummer an. Die vier Tasten auf dem Tastenfeld werden zur Navigation im Steuersystem verwendet. Das Hauptmenü lässt sich durch das Betätigen der OK-Taste aufrufen. Die Pfeil auf- und Pfeil ab-Tasten bewegen den Cursor zur gewünschten Zeile. -
Seite 9: Verwendung Von Ps710R
Nach der Verwendung der Pumpe und vor einer längeren Betriebspause ist der Hauptschalter auszuschalten. 8. Wartung /Service Die Lebensdauer von PS710 lässt sich verlängern, wenn die Einheit trocken- und saubergehalten wird. Eine tägliche Überprüfung von Hydraulikschlauch, Griff mit Signalkabel, Signalverbinder und Netzkabel ist unerlässlich. -
Seite 10: Verträge Für Vorbeugende Wartung
Altgeräte getrennt gesammelt und außer Dienst gestellt werden. Sie sind in einer Recyclinganlage, regionalen Sammelstelle oder beim nächsten Elpress-Vertreter zu entsorgen. Das gesamte in PS710 verwendete Material ist recycelbar. Die Pumpe enthält 1 Liter Mineralöl. Dieser darf nicht in der Natur entsorgt werden. -
Seite 11: Technische Daten
10. Technische Daten Bei PS710 handelt es sich um eine tragbare Elektro-Hydraulikpumpe, die für die Verwendung mit Elpress-Crimpwerkzeugen ausgelegt ist. Sie ist in drei Grundmodellen erhältlich: • PS710E – mit elektronischem Steuersystem und Akku. • PS710R – mit Relaissteuerung und ohne Akku. -
Seite 12: Konformitätserklärung
11. Konformitätserklärung PS710 | BEDIENUNGSANLEITUNG... - Seite 13 11. Konformitätserklärung PS710 | BEDIENUNGSANLEITUNG...
-
Seite 14: Zubehör
12. Zubehör PS710 | BEDIENUNGSANLEITUNG... - Seite 15 12. Zubehör PS710 | BEDIENUNGSANLEITUNG...
- Seite 16 Elpress GmbH . Kränkelsweg 24, DE-417 48 Viersen, Deutschland Tel: +49 2162 93190 | Fax: +49 2162 350403 E-mail: sales@elpress.de | www.elpress.de...
