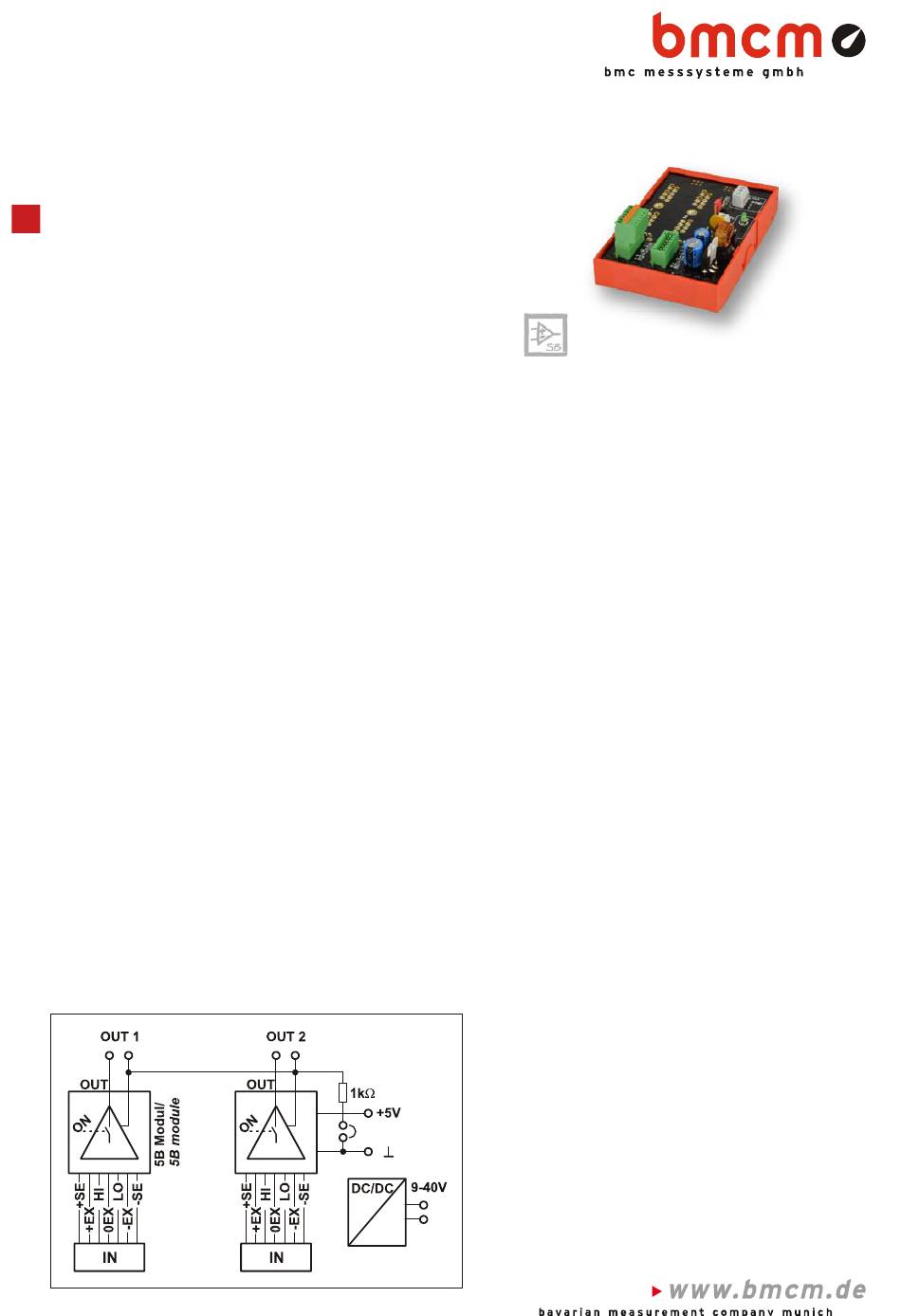

bmcm AP2a Montage

AP2a
Backplane für 5B Module
Tragfähige Anschlusstechnik.
Für zwei 5B Module.
Trägerplatine in 5B Technik: Auf die analoge
Backplane AP2a können bis zu zwei Messver-
stärker, Messumwandler, Ausgangsmodule und
sonstige Funktionsmodule gesteckt werden. Die
Vielfalt der erhältlichen 5B Module erlaubt die
Lösung noch so spezieller Messaufgaben - indi-
viduell und einfach.
5B Technik. Industrieller Standard.
Die Pinbelegung der in der AP2a eingebauten
Trägerplatine entspricht dem 5B Modulstandard
von Analog Devices und Burr Brown. Zusätzlich
wurde ein 0EX Pin eingeführt, so dass Sensorik
auch unipolar versorgt werden kann.
Offensichtlich sicher.
Die meisten 5B Module ermöglichen die galvani-
sche Trennung der Kanäle untereinander und zum
Mess- und Steuerungssystem. Damit ist das ge-
samte System vor hohen Potentialen und Störein-
flüssen optimal geschützt.
Gut versorgt.
Die Versorgung der AP2a erfolgt wahlweise mit
5V oder 9-40V. Die Versorgungsspannung wird
über eine Schraubklemme angeschlossen.
Funktionsschaltbild
Signalanschluss.
Klemmen. Stecken. Fertig.
Sensorik oder sonstige Signale können komforta-
bel über eine steckbare Klemmverbindung an 7-
poligen Federkraftklemmen angeschlossen wer-
den. Die im Lieferumfang inbegriffenen Klem-
men werden ihrerseits in die entsprechenden Ein-
gangsbuchsen auf der AP2a gesteckt.
Anschluss zum Messsystem.
Die Verstärkerausgänge sind an einer 3-poligen
Schraubklemme verfügbar, um an den Eingangs-
leitungen eines Messdatenerfassungssystems an-
geschlossen zu werden. Kombinieren Sie die
AP2a mit einer Messkarte oder Messgeräten von
bmcm, erhalten Sie ein leistungsfähiges Messsys-
tem.
Hutschienenmontage.
Die AP2a wird mit einer Hutschienenaufnahme
mit Halterung geliefert. Dies erlaubt die einfache
Montage auf einer standardmäßigen Hutschiene,
wie sie in der Installationstechnik üblich ist.
Die große Variante.
Sie haben die Wahl.
Für diejenigen, die mehr Kanäle benötigen: Die
analoge Trägerplatine ist ebenso als 8-Kanal Ver-
sion AP8a erhältlich.
