KIT LED ET SONS RC
CONTENU DU KIT
•Module de contrôle x 1 pc•Haut-parleur x 1 pc•Câble connexion récepteur x 1 pc•Câble micro USB x 1 pc•Câble
d'alimentation x 1 pc•LED 5mm Blanc x 4 / LED 5mm Rouge x 2 / LED 3mm Orange x 4 / LED 3mm Blanc x 2
•Support de LED + collier de fixation•Cordon de connexion DEAN/JST XH•Adhésif double face•Notice en Français.
DONNÉES TECHNIQUES
• Tension d'alimentation du haut-parleur : 6V - 26V • Puissance : 30W • Dimensions : 100 x 45 x 20mm
• Cordon : 200mm • Dimensions module : 62 x 43 x 15mm • Poids : environ 134 gr
LED INDICATION 1/2/3/4
LED indication 1/2/3/4
Feux marche arrière
Feux avant
Feux avant (veilleuse)
Frein
Clignotant avant droit
Clignotant avant gauche
Connexion servo de direction
C
ONNEXION SERVO ET HAUT
Entrée côté gauche :
- Servo de direction
- Variateur
- Haut-parleur N°1
- Haut-parleur N°2
N
OTE
- Lire la notice de montage avant la première utilisation et bien respecter les consignes de branchement.
- Alarme basse tension : lorsque la tension atteint les 6V au niveau des haut-parleurs, la première LED ainsi que la
troisième LED se mettent à clignoter. (LED Bleu et Rouge).
- Ne pas recouvrir la membrane du haut-parleur. Lors de la première utilisation, il est recommandé de retirer le film
de protection et de l'installer dans un endroit bien ventilé.
- Afin de ne pas endommager le haut-parleur lors de la première utilisation, il est recommandé de réglé le volume
au minimum.
- Afin d'optimiser au mieux les sons reproduits, il est recommandé de ne pas installer des objets magnétique à proximité
du haut-parleur.
- Lors de la première utilisation ou en cas de changement de radiocommande, il sera nécessaire d'effectuer un calibrage.
RÉGLAGE PAR CÂBLE USB
- Le module LED et son peut être paramétré via un logiciel en téléchargement se trouvant à l'adresse suivante :
http://www.t2m.tm.fr/modelisme-voiture-t2m-kit-rc-lights-and-sound-T422529.html
- Après avoir installé le logiciel sur votre ordinateur, brancher le module à votre ordinateur. Appuyer longuement
sur 'CANCEL' pour entrer dans le MODE 'USB' . Ouvrir le logiciel « Vehicle Simulator System » sur votre bureau pour
pouvoir accéder aux réglages de sons , lumières,..... et tous les paramétrages que vous souhaitez personnaliser.
DÉTAILS DES PARAMÉTRAGES :
Paramétrage des sons moteur : il est possible de modifier les sons de moteur via le bouton 'MODE' du module mais
il faudra faire défiler les sons un par un jusqu'à atteindre le son souhaité. Le moyen le plus rapide pour y parvenir
et d'utiliser le logiciel qui permettra en quelques clics de sélectionner le son souhaité.

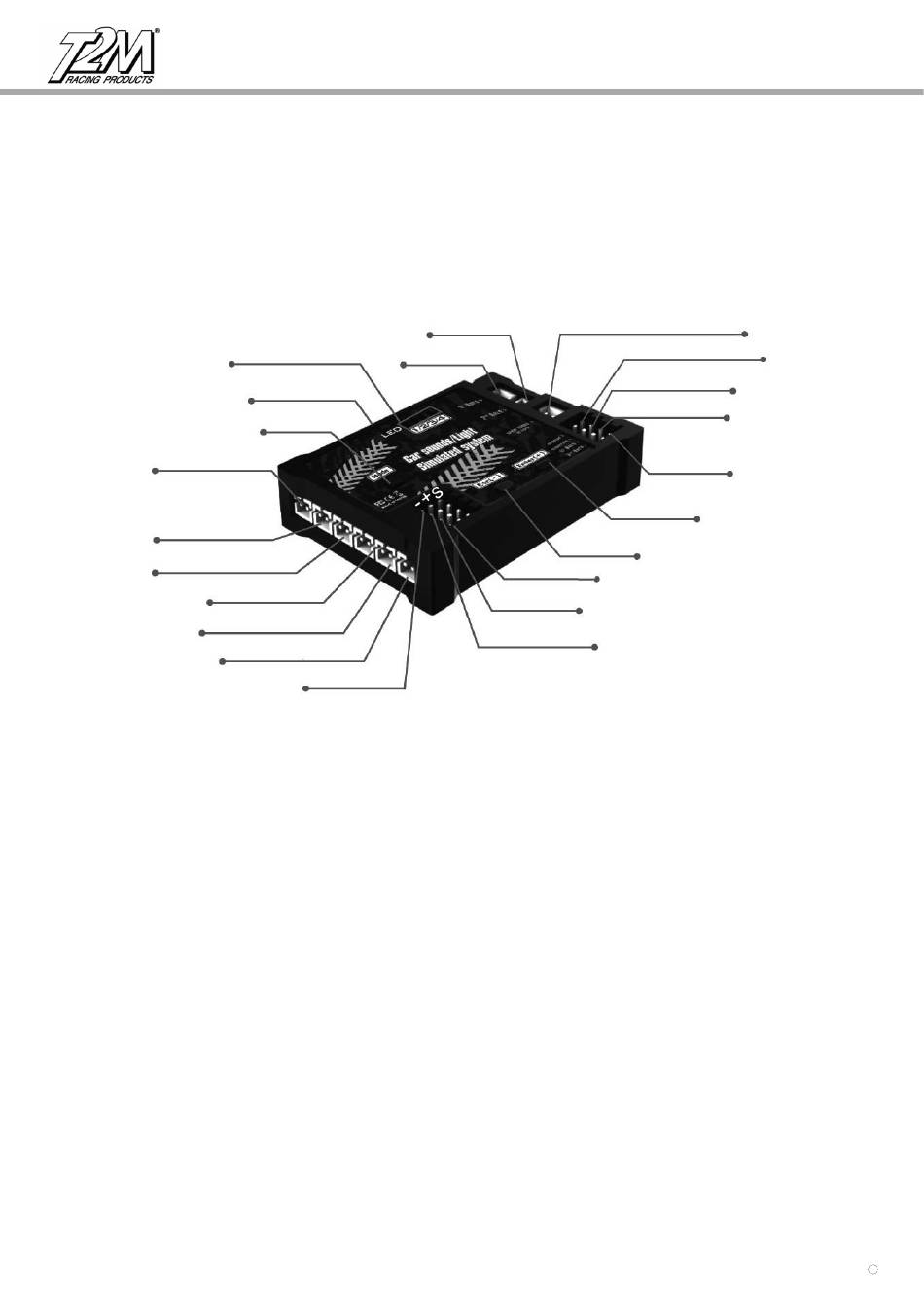

Connexion haut-parleur N°2
Connexion
haut-parleur N°1
Port mini USB
Bouton MODE
-
PARLEUR
Alimentation pour haut-parleur
Sortie direction
Sortie variateur
Sortie haut-parleur N°1
Enter(+)
ESC(-)
Connexion haut-parleur N°2
Connexion haut-parleur N°1
Connexion variateur
Sortie côté droit :
- Servo de direction
- Variateur
- Haut-parleur N°1
- Haut-parleur N°2
Réf. T422529
Sortie haut-parleur N°2
COPYRIGHT T2M 2019
