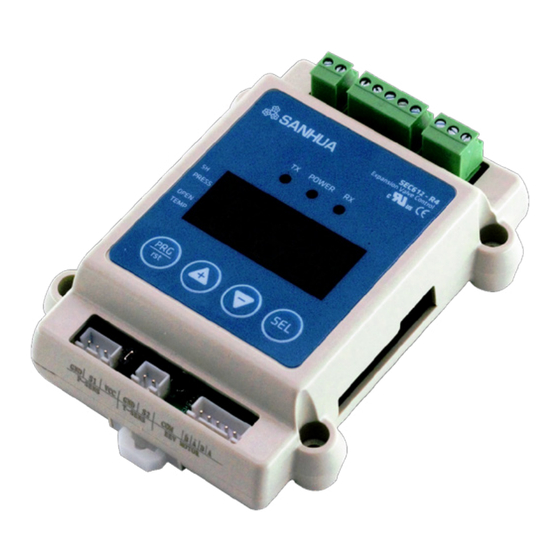

Inhaltszusammenfassung für Sanhua SEC Serie
- Seite 1 SEC Serie EEV-Regler Handbuch/Installationsanleitung Copyright © SANHUA 2019 II-SEC61-DE-R2010 Änderungen ohne Vorankündigung vorbehalten...
- Seite 2 11. Bitte vermeiden Sie die Verwendung des Produkts in der Nähe eines Gerätes, das starke hochfrequente Geräusche erzeugt (Hochfrequenz-Schweißmaschine, -Nähmaschine, -Radiotelegraph, SCR-Regler mit hoher Kapazität) Copyright © SANHUA 2019 II-SEC61-DE-R2010 2 / 17 Änderungen ohne Vorankündigung vorbehalten...
-
Seite 3: Grundlegende Spezifikationen
Min./max. Drahtdurchmesser: 0.082~1.3 mm2 XHP-Anschluss Drucksensor Eingang Temperatursensor RUN-Signal (Passives Schaltsignal) Relaisausgang (30Vdc/5A) Ausgang EEV-Ausgang (einpolig) Kommunikation RS 485 Betrieb -30~55 C, Luftfeuchtigkeit≤95%rF Lagerung -30~55 C, Luftfeuchtigkeit≤95%rF Schutzgrad IP20 Copyright © SANHUA 2019 II-SEC61-DE-R2010 3 / 17 Änderungen ohne Vorankündigung vorbehalten... - Seite 4 Wir empfehlen, die Temperatur- und Drucksensoren innerhalb eines Abstands von 0,5 m vom Verdampfer zu installieren, um Beeinträchtigungen der Umgebungstemperatur und des Druckabfalls zu vermeiden. Diese Parameter werden zur Berechnung der Überhitzung verwendet. Copyright © SANHUA 2019 II-SEC61-DE-R2010 4 / 17...
- Seite 5 üblich N.C. Öffnerkontakt Leistung: YCQB: +5V (RED) YCQC: 10-30Vdc YCQB: 0.5-3.5V Drucksensor P-SENS (Weiß) YCQC: 4-20mA YCQB: GND (Schwarz) YCQC: N/A Klemme Temp.sensor T-SENS NTCSK/B3970 EEV-Ausgang EEV MOTOR Copyright © SANHUA 2019 II-SEC61-DE-R2010 5 / 17 Änderungen ohne Vorankündigung vorbehalten...
- Seite 6 4. Wenn Sie einen Transformator verwenden, stellen Sie bitte sicher, dass die Mindestleistung 15 VA beträgt (für 1 Regler + 1 EEV).. 5. Min./max. Drahtdurchmesser: 0.2 mm²~1.3 mm² 6. 24Vdc oder 24Vac für den SEC611, 24Vdc nur für den SEC612. Copyright © SANHUA 2019 II-SEC61-DE-R2010 6 / 17 Änderungen ohne Vorankündigung vorbehalten...
- Seite 7 1-2 Phasen, 500 Schritte, 30pps DIP SW2: AUS, DIP SW3: EIN 2 Phasen, 2000 Schritte, 100PPS DIP SW2: EIN, DIP SW3: EIN Benutzerdefinierter Modus, eingestellt durch Parametertabelle 3 Copyright © SANHUA 2019 II-SEC61-DE-R2010 7 / 17 Änderungen ohne Vorankündigung vorbehalten...
- Seite 8 - Heißgas-Bypass (Temperaturregelung) Hinweis: 1. Bei Verwendung des manuellen/Antriebsmodus RUN-Signal des Verdichters immer eingeschaltet lassen. 2. Im Antriebsmodus wird ein externes 4-20mA- oder 1-5V-Analogsignal über den Drucksensoranschluss eingegeben. Copyright © SANHUA 2019 II-SEC61-DE-R2010 8 / 17 Änderungen ohne Vorankündigung vorbehalten...
-
Seite 9: Tasten Und Bedienung
Anzeige wird durch den Cursor angezeigt) b. Tasten Die Parametereinstellungsschnittstelle / Rückgabeparameterliste ein Umschalten der Bildschirmanzeige, Parameter vergrößern/verkleinern Bestätigungstaste, Parameterschalter in der Parametertabelle, langer Tastendruck zur Speicherung des Parameters. Copyright © SANHUA 2019 II-SEC61-DE-R2010 9 / 17 Änderungen ohne Vorankündigung vorbehalten... - Seite 10 Sie zum nächsten Parameter oder mit zurück zur Auswählliste der Parametertabelle. 7. Nach erfolgter Änderung werden durch langes Drücken von für 3s alle Einstellungen gespeichert und das Display kehrt zur Bedienoberfläche zurück. Copyright © SANHUA 2019 II-SEC61-DE-R2010 10 / 17 Änderungen ohne Vorankündigung vorbehalten...
- Seite 11 Code Beschreibung Standard 40003 Öffnungsverhältnis starten b 1r 40004 Start Verweilzeit Wenn der Regler das RUN-Signal des Verdichters empfängt, behält das EEV das Startöffnungsverhältnis für die Verweilzeit bei. Copyright © SANHUA 2019 II-SEC61-DE-R2010 11 / 17 Änderungen ohne Vorankündigung vorbehalten...
- Seite 12 Hinweis: StP ist kein Alarm, sondern erinnert nur daran, dass das RUN-Signal des Verdichters abgeschaltet ist. Der Knopf für die manuelle Rückstellung des Alarms befindet sich auf der Seitenfläche des SEC-Gehäuses (EEV-Treiber). Copyright © SANHUA 2019 II-SEC61-DE-R2010 12 / 17...
- Seite 13 40030 Alarm für Druckuntergrenze löschen -0.5 1) Alarmeinstellung Wenn die Alarmeinstellung auf EIN gesetzt ist, erzeugt der Regler einen Alarm, wenn der Systemdruck/die Systemtemperatur den eingestellten Alarmwert über-/unterschreitet und die Verzögerungszeit überschreitet. Copyright © SANHUA 2019 II-SEC61-DE-R2010 13 / 17 Änderungen ohne Vorankündigung vorbehalten...
- Seite 14 40078 Einrichtung Kommunikations-ID Einrichtung Kommunikationsges- 40079 48(0)=4800 96(1)=9600 192(2)=19200 384(3)=38400 chwind. Reset 1) rSt auf Passwortwert (Voreinstellung 5) setzen, dann lange auf drücken und es erfolgt ein Zurücksetzen auf Werkseinstellung. Copyright © SANHUA 2019 II-SEC61-DE-R2010 14 / 17 Änderungen ohne Vorankündigung vorbehalten...
- Seite 15 250(7)=250PPS 500(8)=500PPS 1) Parameter-Tabelle 3 wird normalerweise nicht verwendet, der Standard-EEV von SANHUA kann direkt durch den DIP SW eingestellt werden. Wenn Sie die Parameter in Tabelle 3 ändern möchten, ändern Sie bitte zuerst den DIP SW (siehe Seite 5).
- Seite 16 Aktuelle Sättigungstemperatur Analog INT 16 ×10 40113 Aktueller Druck Analog INT 16 -1.0~1.0 ×10 40114 Aktuelle Temperatur Analog INT 16 -100.0~100.0 ×10 40116 EEV-Öffnungsverhältnis Analog INT 16 0.0~100.0 ×10 Copyright © SANHUA 2019 II-SEC61-DE-R2010 16 / 17 Änderungen ohne Vorankündigung vorbehalten...
