winkler PLEXI 101378 Bedienungsanleitung

PLEXI - STANDUHR
Materialliste:
1 Plexiglasplatte, farbig 290 x 120 x 3 mm
2 Polystyrolplatten, weiß 120 x 110 x 2 mm
1 Quarzuhrwerk 6/10 + Zeiger "Modern"
4 Zylinderkopfschrauben M4 x 25 mm
4 Hutmuttern M4
4 Kunststoff-Distanzhülsen Ø 8/4 x 15 mm
Erforderliche Werkzeuge und Geräte:
Permanenter Faserstift (Kugelschreiber), großes
Geometrie-Dreieck, Kunststoffbohrer (Ø 4, 8,
10 mm), Ständerbohrmaschine, transparentes
Klebeband, Laubsägebogen mit feinzahnigem
Sägeblatt, Schraubstock, Schleifklotz, Ziehklinge,
wasserfestes Schleifpapier (Körnung 320 + 600),
Polierscheibe + Polierwachs, Thermo-Biegegerät,
Abkantvorrichtung (120°), Schere, Schrauben-
dreher 6 mm, Gabelschlüssel 7 mm
Arbeitsanleitung:
1. Übertrage die angegebenen Bohrungen der Teile (A) und (B) mit einem permanenten Faserstift und
einem Geometrie-Dreieck auf die entsprechenden Kunststoffplatten oder verwende die Zeichnungen
von (A) und (B) als Bohrschablonen. Schneide dazu die drei Schablonen für die Teile (A) und (B) aus
und klebe die zwei Teilschablonen für Teil (A) an der vorgegebenen Klebelasche genau zusammen.
Befestige Schablone A mit transparentem Klebeband auf der farbigen Plexiglasplatte (A)-(290 x 120
x 3 mm) und Schablone B auf einer weißen Polystyrolplatte (B)-(120 x 110 x 2 mm).
Ein Tipp: Acrylglas (= Plexiglas®) ist kratzempfindlich und wird
daher mit beidseitiger Schutzfolie geliefert, die erst nach dem
Polieren abgezogen werden sollte.

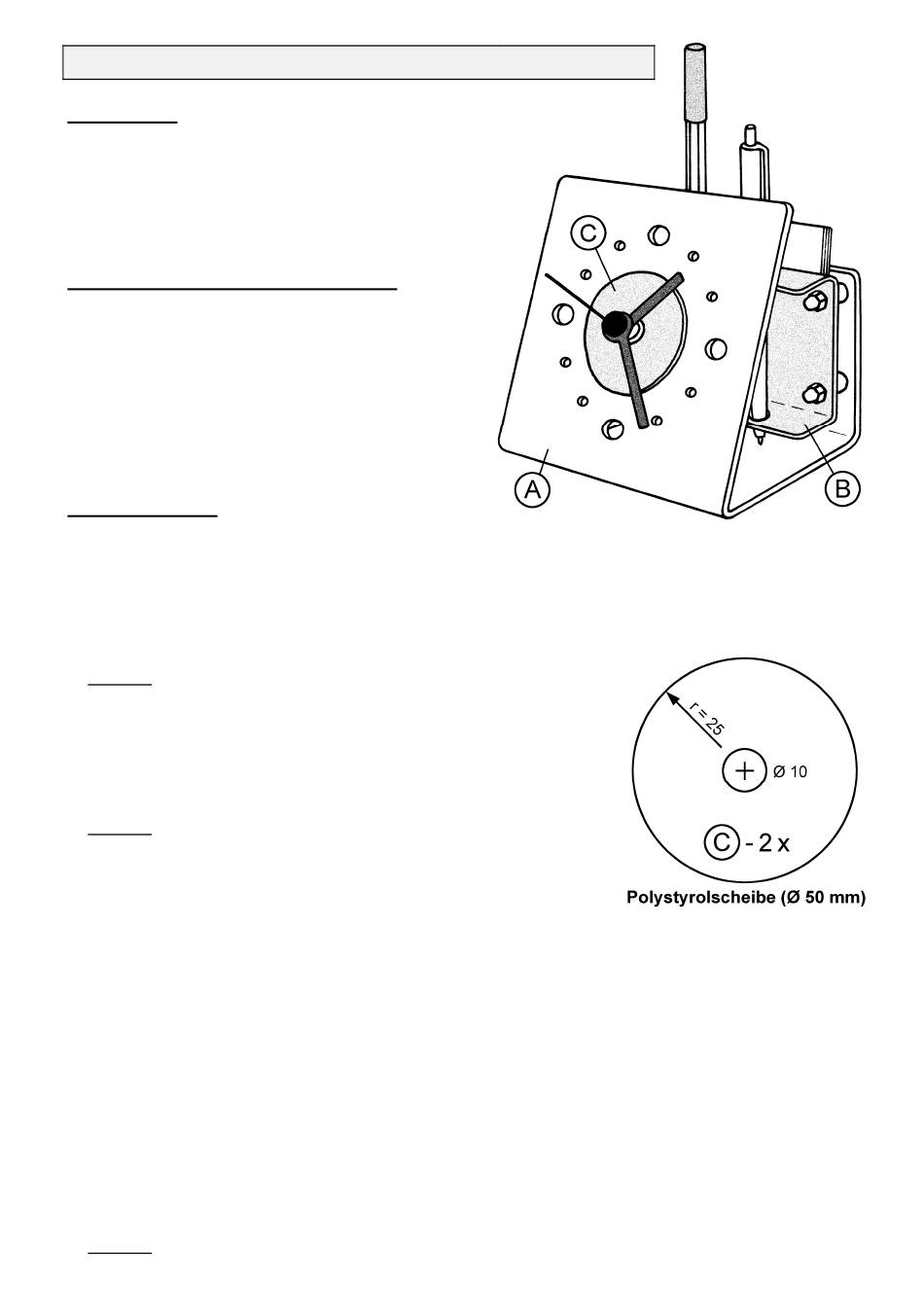

Zeichne auf der zweiten Polystyrolplatte (120 x 110 x 2 mm)
zwei runde Distanzscheiben (C)-(Ø 50 mm) mit einem Zirkel laut
nebenstehender Zeichnung an. Säge anschließend die zwei
Rundscheiben (C) mit einem feinzahnigen Laubsägeblatt aus.
Ein Tipp: Das Sägen wird durch Überkleben der Sägestellen mit
transparentem Klebeband (Tesa o.ä.) wesentlich erleichtert,
denn das Klebeband wirkt wie ein Schmiermittel für das
Sägeblatt.
2. Bohre die angegebenen Löcher in den Teilen (A), (B) und (C) mit einer Ständerbohrmaschine auf
einem ebenen, sauberen Unterlagebrett. Beachte dabei die verschiedenen Bohrdurchmesser!
Zum Bohren von Kunststoffen gibt es im Fachhandel spezielle Bohrer mit einem Spitzenwinkel von
60° - 90°. Es genügen aber auch Holz-Spiralbohrer mit Zentrierspitze oder so genannte „Bullet"-
Bohrer, die einen speziellen Anschliff an der Spitze haben. Bei der Verwendung von normalen HSS-
Bohrern besteht die Gefahr, dass die unteren Ränder des Bohrloches beim Austritt des Bohrers
ausbrechen.
3. Spanne das Plexiglas (A) mit weicher Pappe oder Filz als Zwischenlage in den Schraubstock, damit
es nicht beschädigt wird. Runde alle Ecken mit einem Schleifklotz etwas ab und glätte danach alle
sägerauen und bearbeiteten Ecken und Kanten mit einer scharfen Ziehklinge. Ziehe dazu die Klinge
mit leichtem Druck und einem Winkel von ca. 45° über die rauen Kanten. Ein gründliches Abziehen
mit der Ziehklinge reduziert die nachfolgenden Schleif- und Polierarbeiten erheblich.
4. Der Feinschliff erfolgt mit wasserfestem Schleifpapier (Körnung 320 + 600). Lege dazu einen halben
Bogen Nassschleifpapier (ca. 230 x 140 mm) auf eine glatte, wasserfeste Unterlage und benetze das
Schleifpapier mit Wasser.
Beachte: Kreisende Bewegungen beim Schleifen sind wirkungsvoller als Hin- und Herbewegungen.
WINKLER - Nr. 101378
- 1 -
copyright Winkler Schulbedarf GmbH
www.winklerschulbedarf.com
