BASETech 1932783 Bedienungsanleitung

Bedienungsanleitung

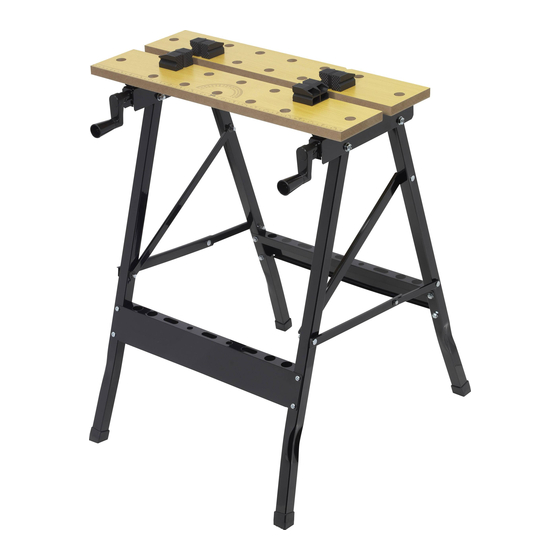

Mobile Werkbank, klappbar
Best.-Nr. 1932783
Bestimmungsgemäße Verwendung
Diese Werkbank ist für eine Vielzahl von Anwendungen geeignet. Dabei bietet sie eine Tragfähigkeit von
100 kg und lässt sich kompakt verstauen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern.
Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt
beschädigt werden. Darüber hinaus kann eine unsachgemäße Verwendung zu weiteren Gefahren führen.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das
Produkt ausschließlich zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
Artikel-Nr. Artikel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen
auf der Webseite.
Sicherheitshinweise
Lesen Sie die Bedienungsanleitung sorgfältig
durch und beachten Sie insbesondere die
Sicherheitshinweise. Sollten Sie
dieser Bedienungsanleitung aufgeführten
Sicherheitshinweise und Informationen für einen
ordnungsgemäßen Gebrauch nicht beachten,
übernehmen wir keine Haftung für daraus
resultierende Personen- oder Sachschäden.
Darüber hinaus erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von
Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht
achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen
Temperaturen, direkter Sonneneinstrahlung,
starken Erschütterungen, hoher Luftfeuchtigkeit,
Feuchtigkeit, Dampf und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen
Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich ist,
nehmen Sie das Produkt außer Betrieb und
Beschreibung
Arbeitsplatten
Verschiebbare Grundplatten
Schrauben M8
Querstreben
Untergestelle
Kunststofffüße
Unterlegscheiben ø8
Holzschrauben
Schrauben M6
Muttern M6
Muttern M8
Sicherungskeile
Unterlegscheiben ø6
Mutternschlüssel
Bedienungsanleitung
schützen Sie es vor unbeabsichtigter Verwendung.
Der sichere Betrieb ist nicht mehr gewährleistet,
die in wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen
Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt
wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Stöße,
Schläge oder sogar das Herunterfallen aus
geringer Höhe können das Produkt beschädigen.
• Sollten Sie Zweifel bezüglich des Betriebs, der
Sicherheit oder dem Anschließen des Produkts
haben, wenden Sie sich an einen Fachmann.
• Lassen Sie Wartungs-,
Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer zugelassen Fachwerkstatt
ausführen.Sollten Sie noch Fragen haben, die
in dieser Bedienungsanleitung nicht beantwortet
wurden, wenden Sie sich an unseren technischen
Kundendienst oder anderes Fachpersonal.
b) Schutz der Werkbank und Ihrer
persönlichen Sicherheit
• Halten Sie Kinder von dem Produkt fern! Kinder
müssen, solange sie nicht unter Aufsicht stehen,
stets einen ausreichend großen Sicherheitsabstand
zur Werkbank einhalten. Die Betreuung und Aufsicht
der Eltern ist zu jeder Zeit erforderlich.
• Verwenden Sie das Produkt nicht als Leiter. Treten
oder stehen Sie unter keinen Umständen auf den
Querstreben oder Arbeitsplatten.
• Überschreiten Sie nicht die empfohlene maximal
zulässige Tragfähigkeit der Arbeitsplatten (100 kg).
• Zum Schutz vor Verletzungen und Schäden an der
Werkbank sollten Sie schwere Lasten stets langsam
auf den Arbeitsplatten absetzen.
• Vermeiden Sie zudem eine unausgeglichene
Lastverteilung. Andernfalls könnte dies zum
Umkippen der Werkbank führen.

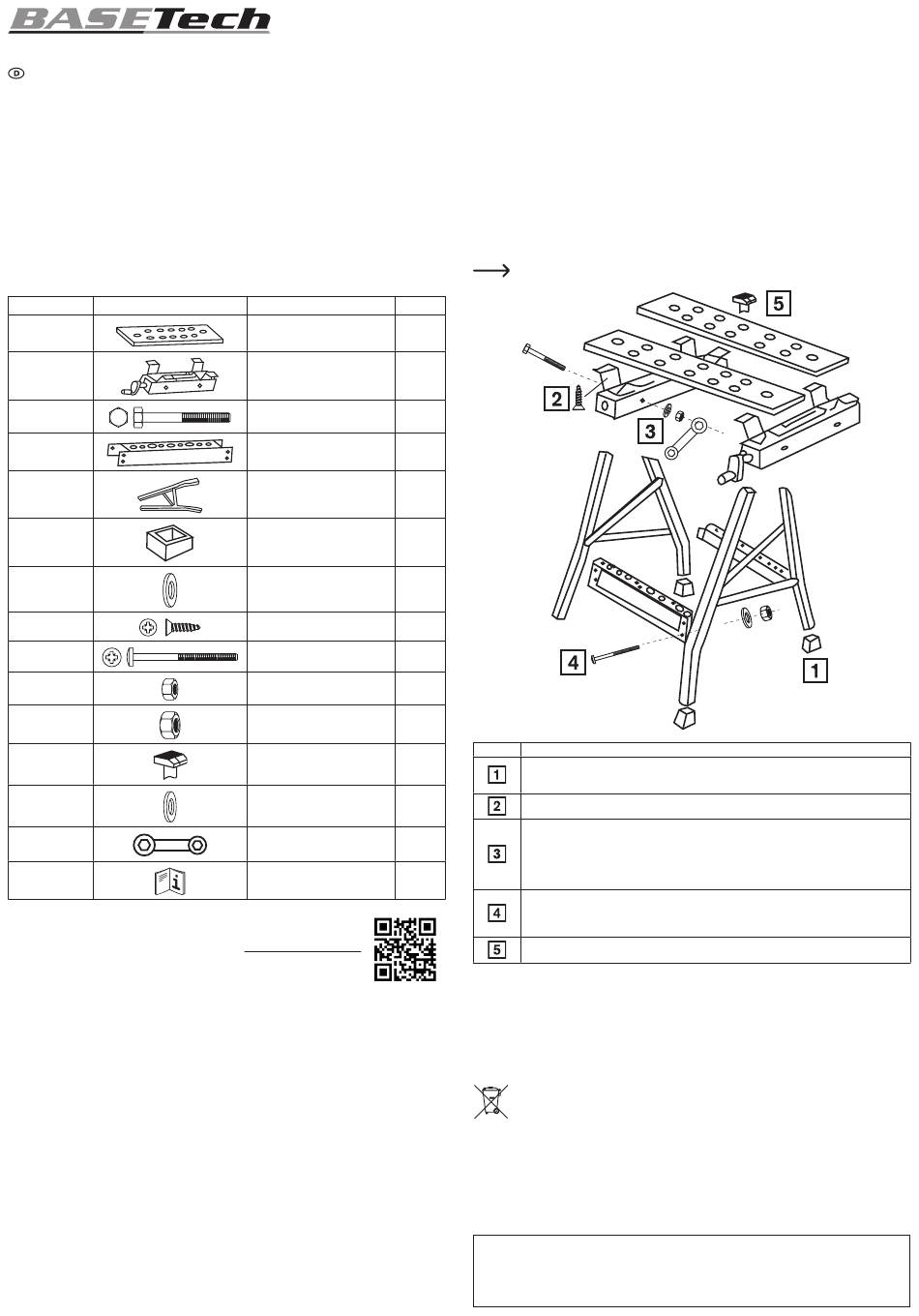

Montageanleitung
Sie benötigen einen Kreuzschlitzschraubenzieher (nicht im Lieferumfang enthalten) und einen
Mutternschlüssel (im Lieferumfang enthalten).
Menge
2
2
4
2
2
4
8
16
8
8
4
Schritt Montageanleitung
Befestigen Sie die Kunststofffüße (6) an den Untergestellen (5). Die Standfüße sind hierzu
4
mit ihrer längsten Seite an den äußeren Ecken anzubringen, die jeweils mit einem sich an der
Innenseite befindlichen Pfeil gekennzeichnet wurden.
Verwenden Sie nun die Holzschrauben (8), um die verschiebbaren Grundplatten (2) mit den
8
Arbeitsplatten (1) zu verbinden.
Führen Sie dann die Untergestelle (5) in die verschiebbaren Grundplatten (2) und richten Sie die
Löcher der Platten darin aus. Führen Sie jetzt die Schrauben (3) und Unterlegscheiben (7) von
1
außen durch die Grundplatten und sichern Sie diese anschließend von innen mit den zusätzlichen
Unterlegscheiben (7) und Muttern (11). Verwenden Sie zum Anziehen der Schrauben einen
Kreuzschlitzschraubenzieher (nicht im Lieferumfang enthalten) und einen Mutternschlüssel (im
1 Lieferumfang enthalten).
Mit den Schrauben (9), Unterlegscheiben (13) und Muttern (10) werden nun die
Querstreben (4) an den Untergestellen (5) montiert. Verwenden Sie zum Anziehen der
Schrauben einen Kreuzschlitzschraubenzieher (nicht im Lieferumfang enthalten) und einen
Mutternschlüssel (im Lieferumfang enthalten).
Wählen Sie im Anschluss geeignete Bohrungen in den Arbeitsplatten, um die Sicherungskeile (12)
zu fixieren.
Reinigung und Lagerung
• Die Werkbank sollte nicht im Freien oder in einer feuchten Umgebung gelagert werden.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da
diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag
zum Umweltschutz.
Technische Daten
Material ................................................. Rahmen: Pulverbeschichteter Stahl, Sperrholz: Laminierte
Tragfähigkeit ......................................... max. 100 kg
Abmessungen (B x H x T) .................... 605 x 625 x 755 mm
Änderungs- und
Gewicht ................................................. 5,57 kg
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in
elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, ist verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2019 by Conrad Electronic SE.
• Lassen Sie zur Vermeidung von Verletzungen keine
Lasten darauf zurück, die ohne Beaufsichtigung
herunterfallen könnten.
• Stellen Sie vor der Verwendung sicher, dass die
Untergestelle der Werkbank vollständig geöffnet und
arretiert sind.
• Verwenden Sie die Werkbank stets auf einem
stabilen, horizontalen und ebenen Untergrund und
sorgen Sie für einen sicheren Stand.
• Um Verletzungen beim
Zusammenklappen der Werkbank vorzubeugen,
vermeiden Sie es, Ihre Hände und Finger an Orten
zu belassen, wo sie sich verfangen könnten.
• Das Arbeiten auf rutschigen Bodenflächen ist zu
unterlassen.
• Halten Sie Ihren Arbeitsbereich stets sauber und
aufgeräumt und achten Sie auf eine ausreichende
Beleuchtung.
mitteldichte Faserplatte (MDF), Griff: Polypropylen (PP),
Fußbeläge: Polyvinylchlorid (PVC)
