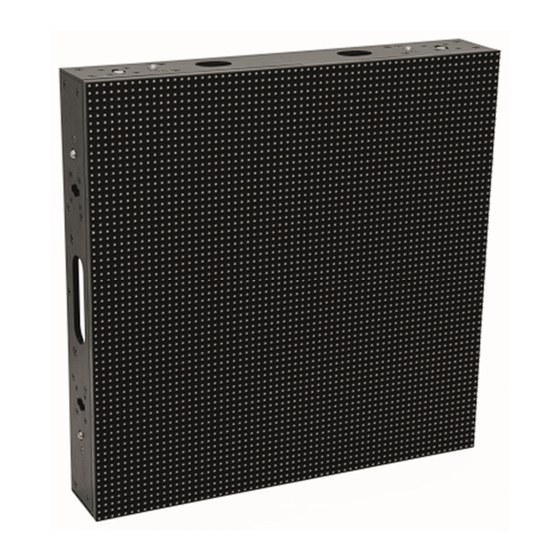

PVS P7,62 Bedienungsanleitung
High-resolution
led video display
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltszusammenfassung für PVS P7,62
- Seite 2 P7,62 HIGH-RESOLUTION LED VIDEO DISPLAY 51843260 • High-resolution LED video display for indoor use • Hochauflösendes LED-Videodisplay für • High contrast and flicker-free projection of videos, Innenanwendungen animations and graphics • Kontrastreiche und flimmerfreie Darstellung von • Ideal for rental companies, stage/fair construction and...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 EINFÜHRUNG ..............................4 2 SICHERHEITSHINWEISE ..........................5 3 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 4 KOMPONENTEN ............................7 5 MONTAGEELEMENTE UND ANSCHLÜSSE EINES DISPLAYS ..............8 6 STEUERKOMPONENTEN ..........................9 7 INSTALLATION ............................10 8 ANSCHLÜSSE HERSTELLEN ........................12 9 REINIGUNG UND WARTUNG ........................14 10 TECHNISCHE DATEN .......................... -
Seite 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von FUTURELIGHT entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungs-... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. -
Seite 6: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Das LED-Display PVS-7.62 wurde speziell konzipiert für Video- und Pixelmapping-Anwendungen. Das Display ist bestückt mit 64 x 64 RGB-SMD-LEDs, die eine exzellente Farbwiedergabe und einen weiten Blickwinkel gewährleisten. Das modulare Konzept erlaubt die Erweiterung zu großen Videowänden für Clubs, Bühnen, Shops und viele andere Umgebungen im Innenbereich. -
Seite 7: Komponenten
KOMPONENTEN Nachfolgend finden Sie alle Komponenten, die zum Betreiben eines Displays benötigt werden. Einige der Komponenten können auch für andere Produkte von FUTURELIGHT eingesetzt werden. www.futurelight.com... -
Seite 8: Montageelemente Und Anschlüsse Eines Displays
MONTAGEELEMENTE UND ANSCHLÜSSE EINES DISPLAYS Vorderseite bestückt mit 64 x 64 Pixeln in einem Abstand von 7,62 mm Rückseite Arretierschraube zum Verbinden mit einem weiteren Display oder dem Traversenhalter Verriegelungsbolzen zum Verbinden mit einem weiteren Display oder dem Traversenhalter Verriegelung für die darunterliegende Elektronik (nur für den Service) Griff Stromeingang zum Anschluss an eine Steckdose oder an den Stromausgang eines vorhergehenden Displays... -
Seite 9: Steuerkomponenten
STEUERKOMPONENTEN Die Bildverarbeitung, Konfiguration und das Einstellen von Steuerfunktionen für die LED-Displays erfolgt mit dem PC-Programm [LED Manager] in Verbindung einer Senderkarte und einem Computer. Dieser muss über ein Windows-Betriebssystem und eine Grafikkarte mit freiem DVI- oder HDMI-Ausgang verfügen. Die Übertragung der Datensignale vom Computer zum Display erfolgt über das als Zubehör erhältliche Patchkabel (Artikel 51843270). -
Seite 10: Installation
INSTALLATION LEBENSGEFAHR! Die Displays müssen fliegend mit dem Traversenhalter installiert werden. Es können maximal 10 Displays untereinander gehängt werden. Eine Installation auf dem Boden ist nicht zulässig. LEBENSGEFAHR! Die Displays können bis Windgeschwindigkeiten von 18 m/s geflogen werden. Ab Wind- geschwindigkeiten größer 18 m/s sind die Displays abzulassen und zu demontieren. - Seite 11 Befestigen Sie die Traversenhalter über die mittigen M20-Ringschrauben mit geeigneten Stahlseilen an der Traverse. Verwenden Sie ein Stahlseil und ein zweites Sicherungselement pro Halter. Verschrauben Sie die Traversenhalter miteinander über die U-Profile. Befestigen Sie an jedem Traversenhalter das erste Display. Schieben Sie dazu die beiden Verriegelungsbolzen bis in den Halter durch und drehen Sie sie um 90°.
-
Seite 12: Anschlüsse Herstellen
ANSCHLÜSSE HERSTELLEN Senderkarte einbauen und anschließen Schalten Sie den Computer vor dem Einbau aus, ziehen Sie den Netzstecker heraus und entfernen Sie die Abdeckung. Treffen Sie Vorkehrungen, um statische Aufladung zu vermeiden (z. B. metallischen Gegenstand berühren), andernfalls kann der Computer beschädigt werden. Stecken Sie die Senderkarte in einen freien PCI-Steckplatz des Computers. - Seite 13 Displays anschließen Verkabeln Sie die Displays untereinander mit den als Zubehör erhältlichen Datenkabeln. Verbinden Sie dazu die Displays horizontal mit dem Kabel [Artikel 51843262] und vertikal mit dem Kabel [Artikel 51843263]. Die RJ45-Schnittstellen der Displays können beliebig als Ein- und Ausgang verwendet werden. Maximal 160 Displays können in Reihe geschaltet werden. Die Stromverkabelung erfolgt horizontal von rechts nach links.
-
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. -
Seite 15: Technische Daten
TECHNISCHE DATEN 51843260 PVS-7.62 LED-Display 49x49 Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 240 W Auflösung: 64 x 64 Pixel Pixelabstand: 7,62 mm Pixeldichte: 17222/m² Pixel-Konfiguration: Tricolor-RGB-LEDs, Typ SMD 3528 Signalanschluss: 2 x RJ45, Neutrik Abtastung: Progressive Scan Helligkeit: 2300 cd/m²... - Seite 28 © © © © FUTURELIGHT 201 FUTURELIGHT 201 FUTURELIGHT 201 FUTURELIGHT 2014 4 4 4 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. Every information is subject to change without prior notice. 00077648.DOCX Version 1.0...
