Montage
Sensor und Magnet können Sie entweder festschrauben, oder mit doppelseitigem Klebeband
•
befestigen. Achten Sie bei der Montage darauf, dass der Magnet auf dem zu bewegenden Teil
(Tür, Fenster) und der Sensor am fixen Teil, (Türzarge,Fensterrahmen) angebracht werden.
WICHTIG! Der ideale Abstand zwischen Magnet und Sensor liegt im Ruhezustand (Tür
•
geschlossen) bei etwa 3-5mm, er darf 12mm auf keinen Fall überschreiten. Die Montage an
Eisentüren sollte unterbleiben, da sowohl der Magnet an Reichweite einbüßt, als auch die
Sendeleistung des Sensors stark eingeschränkt wird.
Achten Sie nach Befestigung des Sensor-Unterteils darauf, die Steckbrücke JP1 wieder auf
•
OFF zu setzen, bevor Sie den Sensor aufsetzen und mit der Schraube am unteren Rand
festschrauben.
Externe Sensoren
Sollte die Montage mit dem beigelegten Magneten nicht möglich sein, so können Sie externe
•
Magnetkontakte an den DC 8 anschließen. Auch lässt sich so eine Fensterfront mit mehreren
nebeneinander liegenden Fenstern an einen Sensor anschließen.
Beachten Sie, dass nur Magnetkontakte mit normal geschlossenem Kontakt (NC)
•
angeschlossen werden können.
Entfernen Sie den Kabeldurchbruch im Montage-Unterteil des Sensors und führen Sie das
•
Anschlusskabel hindurch.

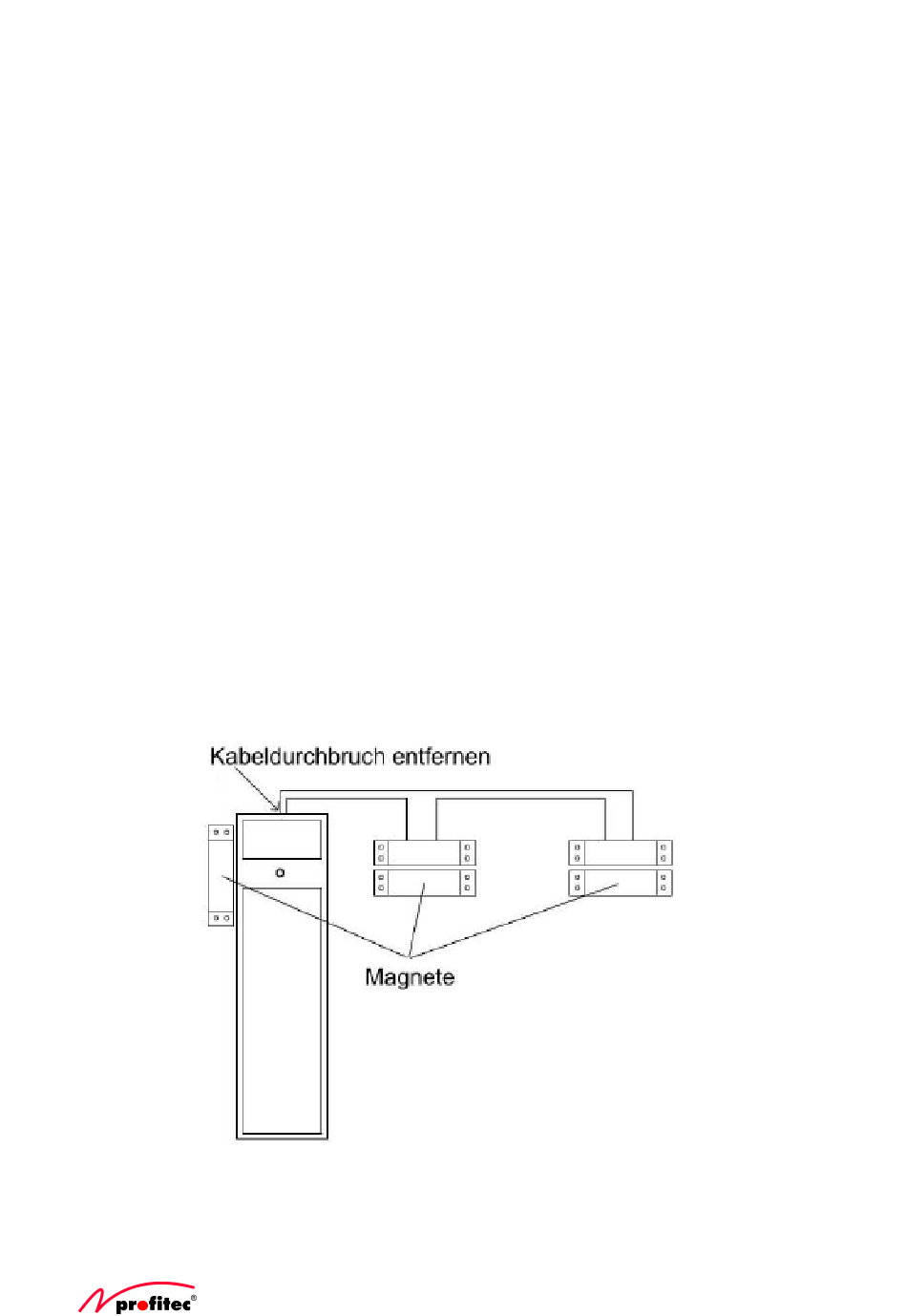

Mehrere externe Magnetkontakte müssen entsprechend nebenstehender Abbildung in Reihe
•
angeschlossen werden.
Sie können selbstverständlich auch andere Sensoren mit normal geschlossenen Kontakten
•
(NC) anschließen, wie z.B. Glasbruchsensoren, Rauchmelder, Gassensoren, etc.
Beachten Sie, dass alle externen Magnetkontakte und/oder Sensoren in Reihe mit dem
•
eingebauten Magnetkontakt geschaltet sind. Wird einer davon geöffnet, so wird Alarm
ausgelöst werden.
Wenn Sie nur externe Sensoren benutzen wollen, muss der interne Magnetschalter deaktiviert
•
werden. Stecken Sie die Steckbrücke JP2 so, dass beide Kontakte darunter verbunden sind
(ON). Der interne Magnetschalter ist nun überbrückt und daher funktionslos.
