Beschreibung
– description
U
=
18V
MAX
U
= 12V
VERSORGUNG
U
=
11V
SCHWELLE1
U
=
10V
SCHWELLE2
U
=
8V
MIN

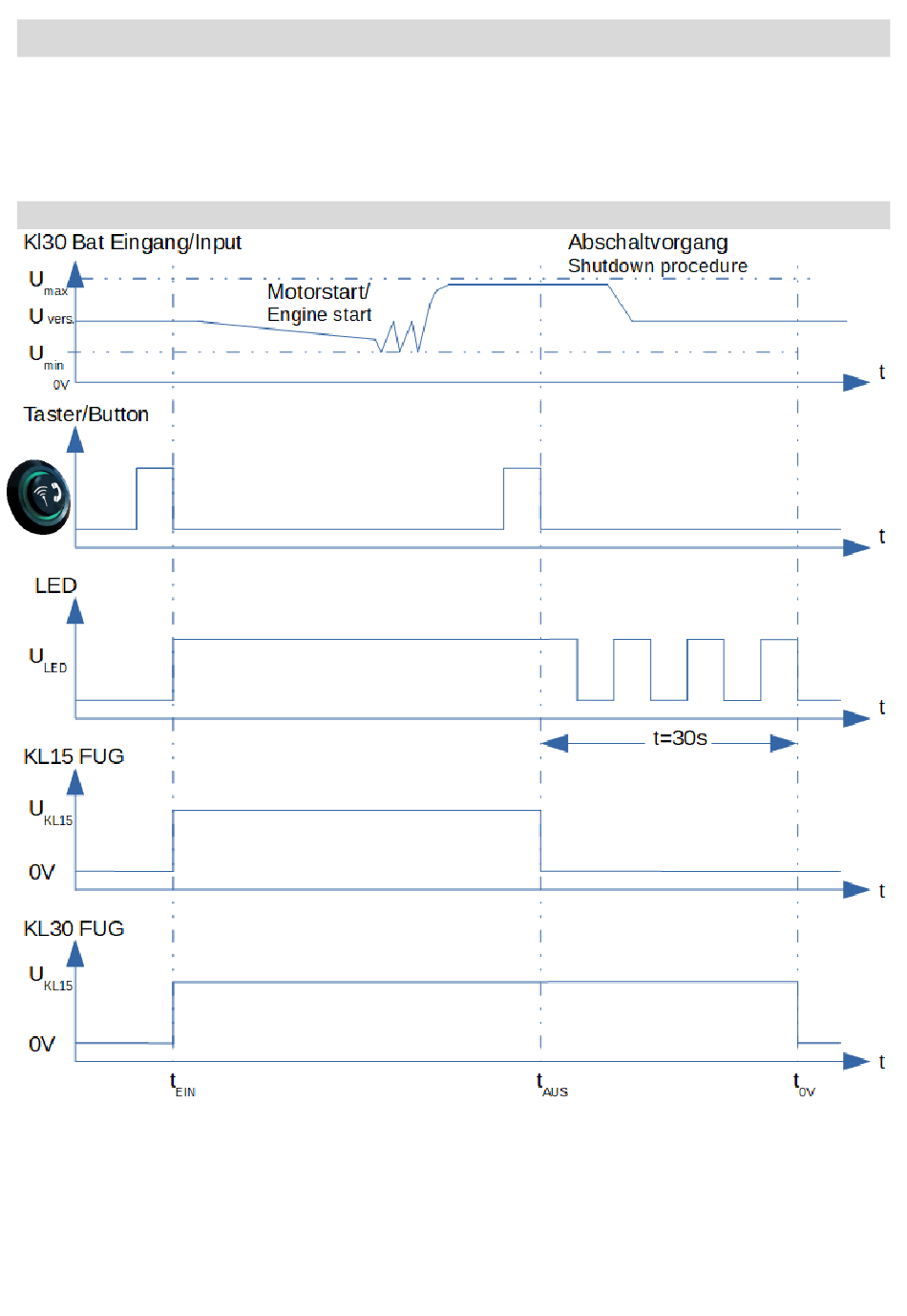

Normalbetrieb
– normal operation
• Die Ausgangsspannung bleibt immer konstant zwischen 8V und 18V auch beim Start des Motors.
• Beim Drücken des Tasters werden KL15 und KL30 aktiviert.
• Bei erneuten Drücken werden KL15, und nach 30 Sekunden die KL30 abgeschaltet.
• Blinkt die LED doppelt, ist eine Unterspannung vorhanden.
• The output voltage always remains constant between 8V and 18V even when the motor is started.
• When the button is pressed, KL15 and KL30 are activated.
• When the button is pressed again, KL15 and after 30 seconds KL30 are switched off.
• If the LED flashes twice, there is an undervoltage.
B-369FUG01-00_R0
U
=
18V
MAX
U
=
12V
SUPPLY
U
= 11V
THRESHOLD1
U
= 10V
THRESHOLD2
U
=
8V
MIN
02.09.2020
Seite 4 von 6
