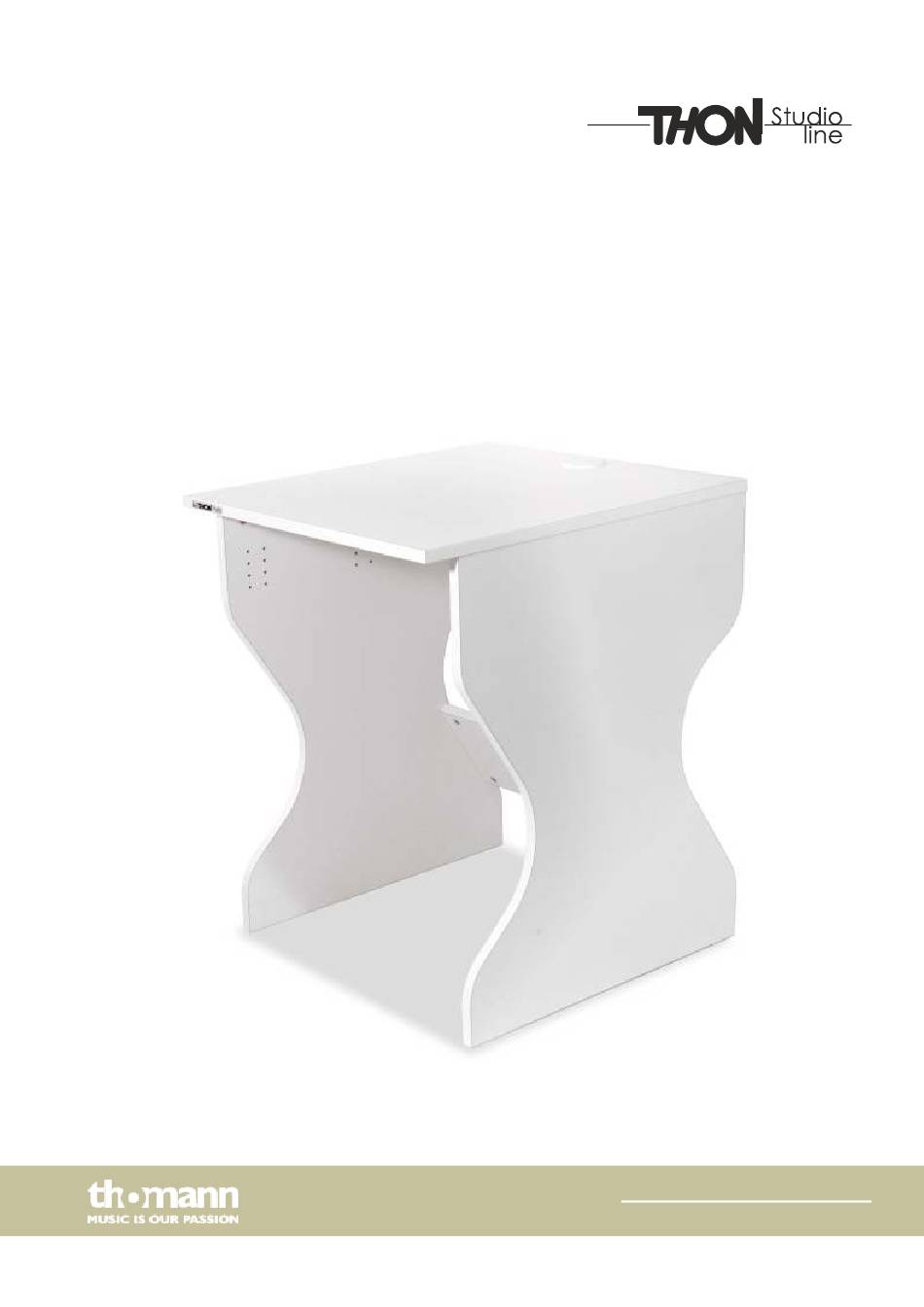

- Seite 1 Thon Studio Podcast Desk 506560 FPY weiß / white 506559 FPY graphite schwarz / black aufbauanleitung assembly instructions...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Germany Telephone. +49 (0) 9546 9223-0 E-mail. info@thomann.de internet: www.thomann.de...
-
Seite 3: Inhaltsverzeichnis
Ensure that plastic bags, packaging, etc. are properly disposed of. Do not just dispose of these materials with your normal household waste, but make sure that they are collected for recycling. Please follow the notes and markings on the packaging. Thon Studio Podcast Desk... -
Seite 4: Sicherheitshinweise / Safety Instructions
Sicherheitshinweise / Safety instructions 3. Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Produkt lösen. Sie könnten die Teile verschlucken und daran ersticken. -
Seite 5: Lieferumfang / Scope Of Delivery
1 x Stabilisierungsbrett F 14 x dowel L 14 x Dübel L 14 x Connector Housing M 14 x Verbindergehäuse M 14 x Connecting Bolt N 14 x Verbindungsbolzen N 1 x cable passage O 1 x Kabeldurchlass O Thon Studio Podcast Desk... -
Seite 6: Montage / Installation
Montage / installation 5. Montage / Installation Aufbau mit 2 Person / Assembly with 2 people Legen Sie zur Montage alle Komponenten auf einer geeigneten Montagefläche ab. Benutzen Sie eine weiche Unterlage, um Beschädigungen an den Oberflächen zu vermeiden. For assembly, place all components on a suitable assembly surface. Use a soft pad in order to avoid damage to the surfaces. -
Seite 7: Stabilisierungsbrett M - 4 Verbindergehäuse M + 4 Dübel L Eindrücken
Stabilisierungsbrett M - 4 Verbindergehäuse M + 4 Dübel L eindrücken Push 4 connector housing I + 4 dowel H into the stabilization board F Tischplatte C - 10 Verbindungsbolzen N eindrücken / Push 10 connecting bolt N into the table top C Thon Studio Podcast Desk... - Seite 8 Montage / installation Legen Sie das Seitenteil A auf eine weiche Unterlage und stecken G+F auf. Drehen Sie alle Verbinder- gehäuse M fest / place the side board A on a soft assembly surface . Insert G+F on A and tighten all connector housing M Drücken Sie danach das Seitenteil B auf die montierten Teile / push the side board B onto the mounted Parts and tighten all connector housing M Drücken Sie die Tischplatte C auf die montierten Teile / push the stable top C onto the mounted...
-
Seite 9: Optional Erhältliches Zubehör / Optional Accessories
Optional erhältliches Zubehör / optional accessories Podcast Rack 3U BK Nr. 507027 Podcast Desk drawer BK Nr. 507040 Podcast Rack 3U WH Nr. 507028 Podcast Desk drawer WH Nr. 507042 Zubehör /acsessories... -
Seite 10: Montage Zubehör / Installation Accessoires
Montage Zubehör / Installation Accessoires Montage des optional erhältlichen Auszug / assembly optional pull out shelf graphitschwarz - graphite black 507040 weiss - white 507042 Lieferumfang / Scope of delivery 1 x Auszugsbrett H 1 x sdrawer board H 2 x Vollauszug P 2 x pull-out fitting P 8 x Schraube K 8 x screw K... -
Seite 11: Vollauszugsschienen P , Je Nach Höhenwunsch Entsprechend Mit 8 Schrauben K An Den Seitenteilen A
Montage Zubehör / Installation Accessoires Vollauszugsschienen P , je nach Höhenwunsch entsprechend mit 8 Schrauben K an den Seitenteilen A waagrecht befestigen (Stoppsteg muss nach hinten zeigen) Auszugsbrett H (Stoppsteg vorne) in die Auszug- schienen P einführen / Attach the pull-out fittings P depending on the height required, can be fixed horizontally with 8 screws K on the side board A+B (stop bar must point to the rear) Insert pull-out board H (stop bar front) into the pull-out rails P... - Seite 12 Montage Zubehör / Installation Accessoires Montage des optional erhältlichen 3HE Rack Aufsatz / assembly optional 3U Podcast Rack graphitschwarz - graphite black 507027 weiss - white 507028 Lieferumfang / Scope of delivery 1 x Monitorbrücke / display board D 2 x Seitenteile / side board E 2 x Rackschiene + Schraubensatz / rackstrip + screwset I 4 x Schraube Rackschiene / screw rackstrip J 4 x Schraube Rackschiene lang / screw long rackstrip Q...
- Seite 13 Montage Zubehör / Installation Accessoires Tischplatte D abbauen u. umdrehen. Unter die Bohrlöcher ein Holzstück unterlegen. Mit 4 mm Bohrer vorsichtig die 4 Löcher durchbohren. 4 Schrauben Q von unten durchstecken und die Seitenteile E befestigen. Monitorablage D auf die montierten Teile E aufstecken. Verbindergehäuse M festdrehen. Rackschienen I mit den Schrauben J an den Seitenteilen E senkrecht befestigen (Einbau mit 1 cm Abstand zur Vorderkante).
- Seite 14 Montage Zubehör / Installation Accessoires min.1 cm Abstand zur Vorderkante von E mit je 2 Schrauben befestigen. min.1 cm distance to the front edge Panel E mount with 2 screws each.
-
Seite 15: Technische Daten / Technical Specification
Technische Daten / Technical Specification Technische Daten / Technical specification Podcast Desk Podcast Desk BK, graphitschwarz - graphite black Nr. 506559 Podcast Desk WH, weiss - white Nr. 506560 Abmessungen B×T×H - Outside dimension WxDxH 600 mm × 660 mm × 780 mm Gewicht - Weight ca. - Seite 16 Podcast Desk BK, graphitschwarz - graphite black Nr. 506559 Podcast Desk WH, weiss - white Nr. 506560 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
