Neogard Trio Bedienungsanleitung

Bedienungsanleitung
Solarspot Trio
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Es erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müs-
sen Sie als Anwender diese Bedienungsanleitung beachten!
!
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser
Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachge-
mäße Handhabung oder nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt jeder
Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße
Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
3. Bestimmungsgemäße Verwendung
Der Solarstrahler schaltet sich automatisch bei Dunkelheit ein und bei Morgenlicht
wieder aus. Die maximale Brenndauer der Beleuchtung beträgt bei vollem Akku und
ohne Nachladung ca. 8 Stunden. Das im Oberteil des Gehäuses eingebaute
Solarmodul lädt die eingebauten Akkus auf. Über einen Schalter ist die Beleuchtung
ein- und ausschaltbar. Die drei Strahler sind für den Einsatz im Aussenbereich
geeignet. Die Strahler dürfen nicht im Wasser versenkt werden. Die Strahler
können über einen Erdspieß in die Erde gesteckt oder über eine Halterung an die
Wand geschraubt werden. Das Solarmodul kann an einen Mast montiert in die Erde
gesteckt oder an die Wand geschraubt werden. Das Produkt ist für den Einsatz im
privaten Bereich konzipiert.
Hinweis: Bitte achten Sie darauf, dass das Solarmodul möglichst nach Süden aus-
gerichtet ist und Schatten vermieden werden. Bei einer Ausrichtung auf eine
Nordseiten ist das Produkt nicht einsetzbar. Im Winter muß das Solarmodul immer
schneefrei sein.
4. Inbetriebnahme

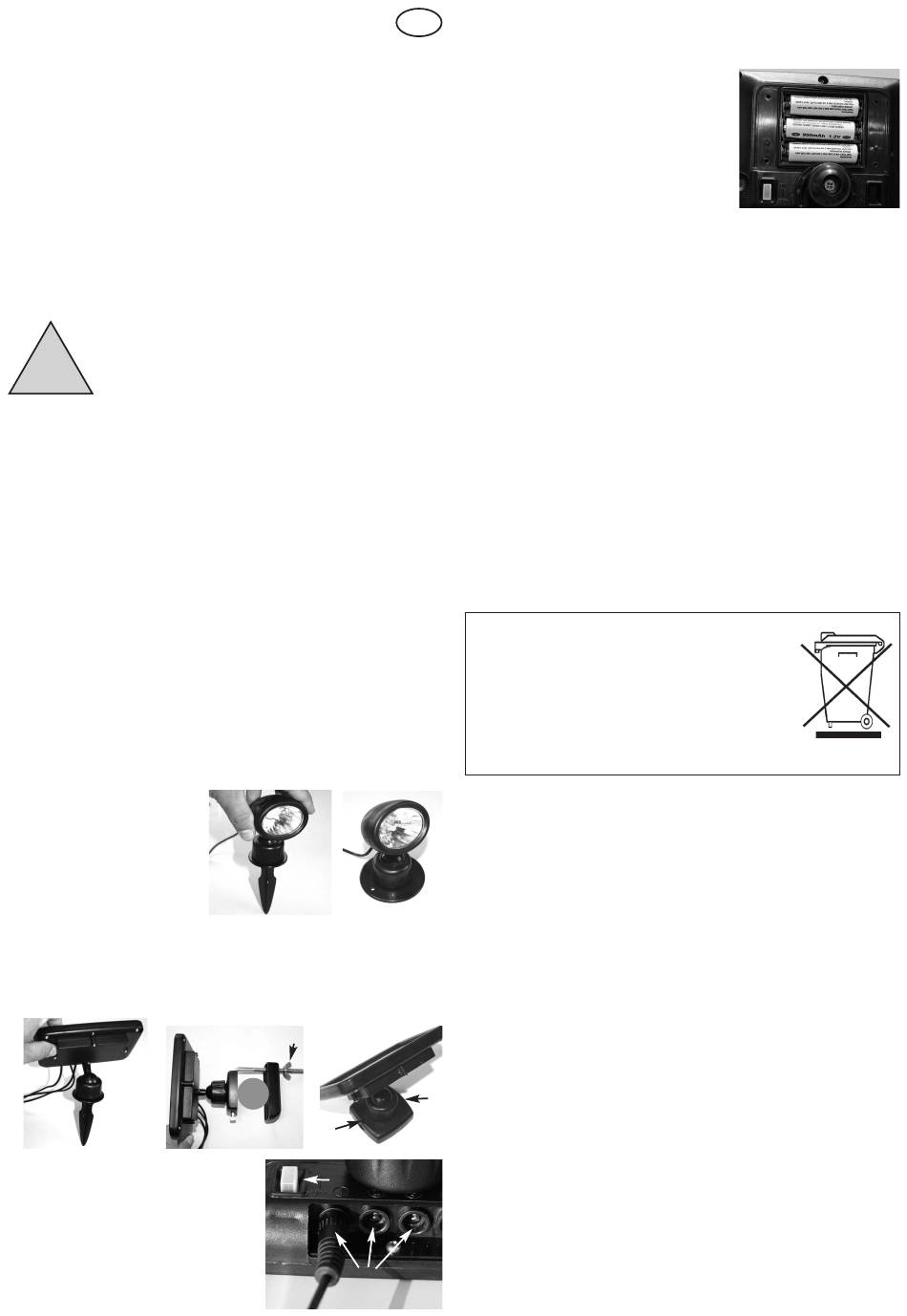

1. Nehmen Sie die Teile vorsichtig aus der Verpackung heraus und packen Sie das
Zubehör aus.
2. Die drei LED-Strahler können
über einen Erdspieß in die Erde
gesteckt oder über eine
Montageplatte an die Wand oder
Boden geschraubt werden. Über
das Kugelgelenk kann
Strahler optimal eingestellt wer-
den.
3. Suchen Sie nun einen geeigneten Ort für die Montage des Solarmoduls in
Reichweite der Strahler. Bitte beachten Sie, dass dies ein nach Süden gerichte-
ter Ort sein muß und kein Schatten auf das Solarmodul fällt. Das Solarmodul kann
über eine Halteplatte am Boden oder Wand, über einen Erspieß in die Erde
gesteckt oder Masthalterung an einen Masten montiert werden. Über das
Kugelgelenk kann das Solarmodul optimal Richtung Sonne ausgerichtet werden.
Steck-
montage
4. Verbinden Sie nun die 3 Stecker der Strahler
mit den Buchsen am Solarmodul. Hinweis:
Dies sind feuchtigkeitsgeschützte Stecker.
Stecken Sie die Stecker ganz zusammen.
5. Schalten Sie nun den Schalter an der
Rückseite des Solarmoduls in die Stellung
"ON". Die Solar Strahler sind nun aktiviert.
der
Steck-
montage
Schraub-
Flügelmutter
montage
Mast
Mastmontage
5
D
Hinweis: In den Wintermonaten ist generell mit weniger Leuchtdauer zu rechnen.
Sollte die Leuchte am ersten Abend noch nicht leuchten, warten Sie bitte einen
Sonnentag ab.
5. Wechseln der Akkus
Nach ein bis zwei Jahren wird die Kapazität der
Akkus nachlassen und müssen getauscht werden.
Die Akkus sind im Handel oder beim Hersteller
erhältlich.
1. Schrauben Sie die 4 Schrauben an der
Rückseite des Solarmoduls heraus und nehmen
Sie die Abdeckung ab.
2. Entnehmen Sie den Akku aus der Halterung
3. Setzen Sie den neuen Akku wieder pol-
ungsrichtig ein und schließen Sie das Gehäuse wieder in umgekehrter
Reihenfolge.
Hinweis: Verbrauchte Akkus müssen umweltgerecht entsorgt werden und gehö-
ren nicht in den Hausmüll. Ihr Händler ist gesetzlich verpflichtet die alten Akkus
zurückzunehmen.
6. Funktionsstörungen
Lampe schaltet bei Dunkelheit nicht ein
- Leuchte eingeschaltet? Stecker der Strahler fest eingesteckt?
- Eine Fremdlichtquelle (z.B. Straßenlaterne) simuliert Tageslicht am Solarmodul
und verhindert das Einschalten der Leuchte. Platzieren Sie die Leuchte an einem
dunkleren Ort.
Lampe schaltet bei Dunkelheit nicht oder nur kurz ein.
- Akku beim Auswechseln verpolt?
- Akku schwach oder defekt? Austauschen des Akkus.
- Kabel der Strahler an der Rückseite des Moduls fest eingesteckt?
7. Technische Daten
Betriebsspannung:
Leistung Slarmodul:
Schutzart:
Akkus:
Leuchtmittel:
Leuchtzeit:
Batterie-Rücknahme
-
Batterien dürfen nicht mit dem Hausmüll entsorgt
werden.
- Der Verbraucher ist gesetzlich verpflichtet, Batterien nach
Gebrauch zurückzugeben, z.B. bei den öffentlichen
Sammelstellen oder dort, wo derartige Batterien verkauft wer-
den.
- Schadstoffhaltige Batterien sind mit dem Zeichen „durchgestri-
chene Mülltonne" und einem der chemischen Symbole verse-
hen.
Akku Hinweise
- Akkus gehören nicht in Kinderhände. Lassen Sie nie Akkus offen herumliegen,
es besteht die Gefahr, das sie von Kindern oder Haustieren verschluckt werden.
- Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden.
Es besteht Explosionsgefahr!
- Auslaufende oder beschädigte Akkus können bei Berührung mit der Haut
Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete
Schutzhandschuhe.
- Es dürfen beim Wechseln der Akkus nur die baugleichen Akkus des Herstellers
verwendet werden. Es dürfen auf keinen Fall Batterien eingesetzt werden, da
diese nicht aufladbar sind.
- Achten Sie beim Einlegen der Akkus auf richtige Polung.
- Bei längerem Nichtgebrauch (z.B. Lagerung) entnehmen Sie die eingelegten
Akkus, um Schäden durch auslaufende Akkus zu vermeiden.
Hersteller/Importeur/ Kundenbetreuung/ Ersatzteile:
esotec GmbH, Weberschlag 9, D-92729 Weiherhammer
Tel.-Nr: 09605-92206-28, Fax.-Nr: 09605-92206-10
e-mail:info@esotec.de Internet: www.esotec.de
Hersteller Art.-Nr: 102140
Entsorgung:
Werter Kunde,
bitte helfen Sie mit Abfall zu vermeiden. Sollten Sie sich einmal von diesem Artikel
trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvol-
len Rohstoffen bestehen und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in der Mülltonne, sondern führen Sie ihn bitte Ihrer
Sammelstelle für Elektrogeräte zu.
Vielen Dank für Ihre Mithilfe!
Copyright, Änderungen vorbehalten!
4
3,6 V
1 W
IP 44
3 Stk. NiMh 1,2 V/900 mAh (Mignon AA)
9 weiße Leuchtdioden (LED)
Max. 8 Std. bei vollem Akkusatz
NiMh
