PARASOL Zenith VAVc
Einregulierung
k-Faktor-Einstellung
K-Faktor-Einstellung für ein ohne Motor bestelltes Produkt
2
q
( )
p =
[Pa]
i
k
q = k· p [l/s]
√
i
q
p = k
p
[Pa]
√
i
i
q [m3/h]
k = k-Faktor
Beispiel: Um den gewünschten Volumenstrom von 90 m3/h bei 100 Pa zu erreichen ist ein k-Faktor von
2,5 erforderlich
A

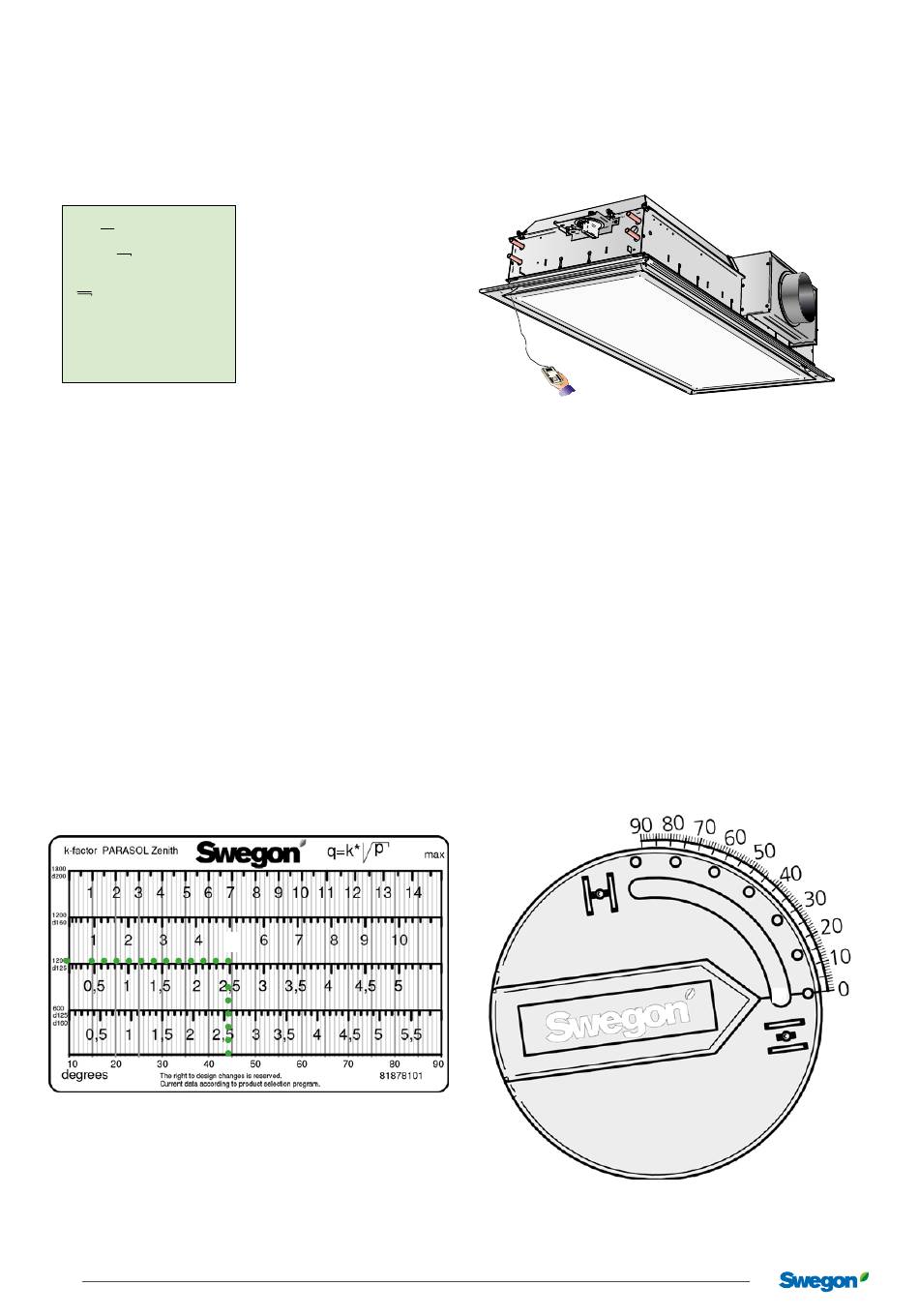

Gehen Sie an der linken Seite der k-Faktor-Tabelle zur Länge und dem Luftanschlussdurchmesser des Produkts.
B
Lesen Sie den gewünschten k-Faktor in der entsprechenden Zeile ab.
C
Folgen Sie der senkrechten Reihe und lesen Sie ganz unten die Gradanzahl ab.
D
Lösen Sie die Schraube, die sich in der Nut des Drehknopfs befindet (der Drehknopf bewegt sich dann in die voll geöffnete Stellung, 90°).
E
Drehen Sie den Drehknopf, bis die Markierung bei der gewünschten Gradzahl steht.
Im Beispiel aus der Tabelle für einen PARASOL Zenith VAV mit Länge 1200, ø125, k-Faktor 2,5, wird der Drehknopf auf 44° gedreht.
F
Schrauben Sie die Schraube wieder fest, wenn die Markierung auf der gewünschten Gradzahl steht.
k-Faktor-Tabelle
B
A
C
12
Konstruktionsänderungen vorbehalten
Stellrad
20201019
= 100 Pa
E
D
