SET-2000 Hi Level/Oil
Warnanlage für Ölabscheider mit zwei
Installations- und Bedienungsanleitung
Copyright © 2019 Labkotec Oy
Labkotec Oy
Myllyhaantie 6
FI-33960 PIRKKALA
FINNLAND
Tel:
+ 358 29 006 260
Fax:
+ 358 29 006 1260
Internet:
www.labkotec.fi
SET/DM3AL und SET/V Sonden
Änderungen ohne Vorankündigung vorbehalten.
23.8.2019
D15515AG-2
1/17

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LABKOTEC SET-2000 Hi Level/Oil

  • Seite 1 + 358 29 006 260 Fax: + 358 29 006 1260 23.8.2019 Internet: www.labkotec.fi D15515AG-2 1/17 SET-2000 Hi Level/Oil Warnanlage für Ölabscheider mit zwei SET/DM3AL und SET/V Sonden Installations- und Bedienungsanleitung Copyright © 2019 Labkotec Oy Änderungen ohne Vorankündigung vorbehalten.
  • Seite 2: Inhaltsverzeichnis

    SET-2000 Hi Level/Oil Installations- und Bedienungsanleitung INHALTSVERZEICHNIS 1 ALLGEMEIN ......................3 2 INSTALLATION ....................4 2.1 SET-2000 Hi Level/Oil Steuereinheit ............4 2.2 Installation der Sonden ................5 2.3 Klemmkasten ....................5 3 EINSTELLUNGEN UND BETRIEB ..............6 3.1 Betrieb ......................6 3.2 Werkseinstellungen ..................
  • Seite 3: Allgemein

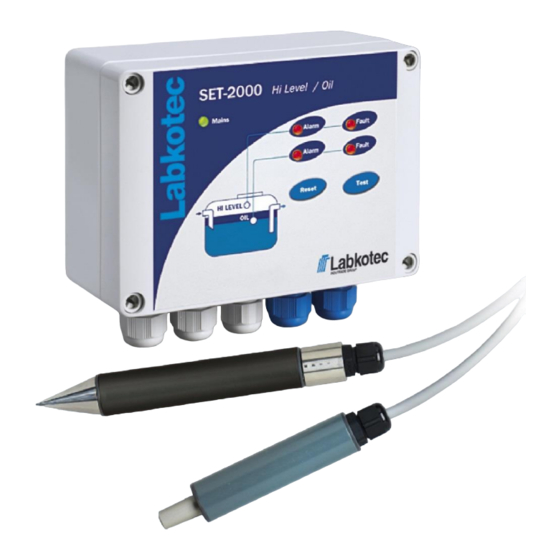

    SET-2000 Hi Level/Oil Installations- und Bedienungsanleitung ALLGEMEINES SET-2000 Hi Level/Oil ist eine Warnanlage zur Überwachung der Höhe der in Ölabscheidern angereicherten Ölschicht, sowie zur Absperrung des Ölabscheiders. Auftragsabhängig sind im Lieferumfang die SET- 2000 Hi Level/Oil Steuereinheit, eine SET/DM3AL Sonde, eine SET/V Sonde, ein Klemmkasten und Installationsmaterial enthalten.
  • Seite 4: Installation

    SET-2000 Hi Level/Oil Installations- und Bedienungsanleitung INSTALLATION SET-2000 Hi Level/Oil Steuereinheit Die SET-2000 Hi Level/Oil Steuereinheit ist zur Wandmontage geeignet. Die Montagelöcher befinden sich auf der Gehäuserückwand neben den Befestigungslöchern der vorderen Abdeckung. Die externen Anschlüsse sind durch Trennplatten voneinander abgetrennt.
  • Seite 5: Installation Der Sonden

    Installation in explosiven Atmosphären muss sichergestellt werden, dass der Klemmkasten nicht mechanisch beschädigt werden kann oder externen Einwirkungen (Stöße, Reibung) ausgesetzt ist, die zur Funkenbildung führen können. Ebenso muss der ordnungsgemäße Anschluss des Klemmkastens sichergestellt werden. Copyright © 2019, Labkotec Oy 5/17 Änderungen ohne Vorankündigung vorbehalten.
  • Seite 6: Einstellungen Und Betrieb

    SET-2000 Hi Level/Oil Installations- und Bedienungsanleitung EINSTELLUNGEN UND BETRIEB Der SET-2000 Hi Level/Oil wird im Werk initialisiert. Die Funktion des Gerätes muss nach der Installation überprüft werden. Ebenso muss die Funktion nach jedem Entleeren des Ölabscheiders mindestens aber alle 6 Monate überprüft werden.
  • Seite 7 Fehlfunktion beseitigt wurden. FUNKTIONSTEST Beim Funktionstest wird künstlich ein Alarm ausgelöst, durch den die Funktionen des SET-2000 Hi Level/Oil und der an dessen Relais angeschlossenen Geräte überprüft werden können. Achtung! Vor dem Drücken der Test-Taste sicherstellen, dass es durch Änderung des Relaisstatus nirgendwo zu Gefährdungen...
  • Seite 8: Werkseinstellungen

    SET-2000 Hi Level/Oil Installations- und Bedienungsanleitung Werkseinstellungen Bei Abweichen der Funktion des SET-2000 Hi Level/Oil von der Beschreibung im vorangehenden Abschnitt überprüfen, ob die Einstellungen mit den Angaben in Abbildung 4 übereinstimmen. Falls erforderlich, die Einstellungen gemäß den folgenden Anweisungen ändern.
  • Seite 9: Fehlersuche

    3.4. Kabel wieder mit den jeweiligen Anschlüssen verbinden. Wenn ein Problem mit Hilfe der voranstehenden Anweisungen nicht gelöst werden kann, wenden Sie sich bitte an den regionalen Vertrieb von Labkotec Oy oder an den Labkotec Oy Kundendienst. Achtung! Wenn sich die Sonde in einer explosiven Atmosphäre befindet, muss das Multimeter eine Ex-i-Zulassung haben.
  • Seite 10 Sonde in Öl 10 – 14 mA 3 – 4 mA Sonde in Wasser Werkseinstellung ca. 9,5 mA ca. 6,5 mA für Alarmauslösung Abbildung 5 Messung des Sondenstroms Tabelle 1. Sondenströme Copyright © 2019, Labkotec Oy 10/17 Änderungen ohne Vorankündigung vorbehalten.
  • Seite 11: Reparatur Und Wartung

    Wartungsarbeiten am Gerät dürfen ausschließlich von einer im Umgang mit Ex-i-Geräten geschulten und vom Hersteller autorisierten Person durchgeführt werden. Bei Fragen wenden Sie sich bitte an den Labkotec Oy Kundendienst. SICHERHEITSANWEISUNGEN Der SET-2000 Hi Level/Oil darf nicht in einer potentiell explosiven Atmosphäre installiert werden.
  • Seite 12: Technische Daten

    YY x = 116,5 µH/Ω (IIC) und 466 µH/Ω (IIB) Siehe Seriennummer aus in dem YY = Herstellungsjahr Tabelle 2. Elektrische Parameter des SET-2000 Hi Level/Oil dem Typenschild (z.B. 19 = 2019) Copyright © 2015, Labkotec Oy 12/17 Änderungen ohne Vorankündigung vorbehalten.
  • Seite 13 SET-2000 Hi Level/Oil D15515Ag Installations- und Bedienungsanleitung Abbildung 6. Maßblatt für SET/V (links) und SET/DM3AL (rechts) Copyright © 2015, Labkotec Oy 13/17 Änderungen ohne Vorankündigung vorbehalten.
