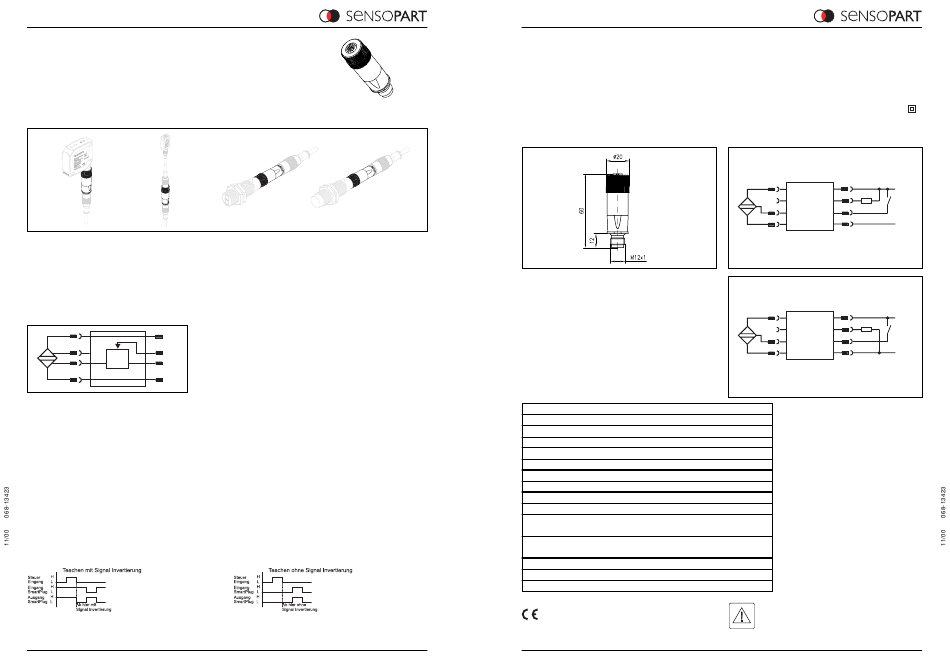

SENSOPART SmartPlug MFI 12 PN4 Bedienungsanleitung

SmartPlug MFI 12 PN4 / MFI 12 NP 4
NPN/PNP Konverter, einstellbarer Inverter NO/NC
- Direkte Adaption zwischen Sensor und Anschlußkabel
- Öffner/Schließer Funktion einstellbar
- Einfache Einstellung über Steuerleitung
- Keine zusätzlichen Installationen erforderlich
- Schaltfrequenz bis 10 kHz
- Schaltverstärker bis 400 mA

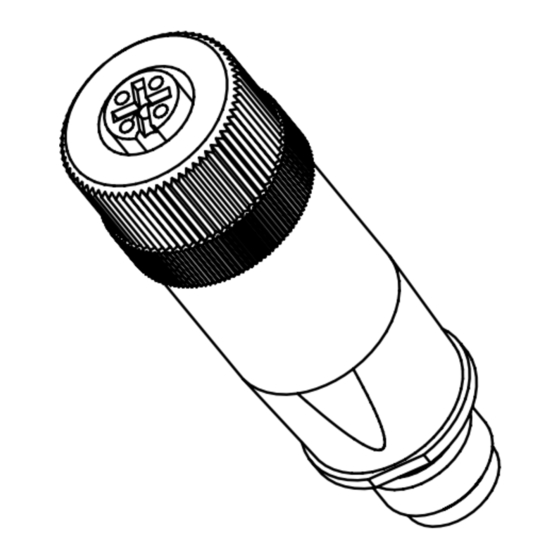

Der SmartPlug MFI 12 ist ein Schaltkanalkonverter zur direkten Adaption an Sensoren mit genormtem M12 Anschluß.
090-13386
Der SmartPlug MFI 12 steht in 2 Varianten zur Verfügung:
- PNP Eingang – NPN Ausgang MFI 12 PN4 (zur Umsetzung von PNP-Sensoren auf NPN Ausgang)
- NPN Eingang – PNP Ausgang MFI 12 NP4 (zur Umsetzung von NPN-Sensoren auf PNP Ausgang)
Anschluß:
Der Anschluß des SmartPlug ist sehr einfach; der SmartPlug wird auf den M12 Stecker eines Sensors aufgesteckt, das Sensoran-
schlußkabel wird am anderen Ende des SmartPlug angeschlossen. Die Steckerbelegung des Sensors muß der Norm entsprechen
(1 + Ub (BN) 3 – Ub (BU) 4 Ausgang (BK) )
+Ub 1 1
+Ub
Teach Eingang
2 2
Timer
4 4
Eingang Ausgang
SmartPlug SmartPlug
-Ub 3 3
-Ub
Funktion:
Der SmartPlug MFI 12 PN4 setzt ein PNP Sensorsignal in ein NPN Ausgangssignal um.
Der SmartPlug MFI 12 NP4 setzt ein NPN Sensorsignal in ein PNP Ausgangssignal um.
Zusätzlich kann das Signal wahlweise invertiert werden (Öffner / Schließer Funktion).
Einstellung:
Die Einstellung der Signal Invertierung wird über die Signale "Teach Eingang" und "Eingang SmartPlug" realisiert.
Beispiel:
1. Der SmartPlug soll das Sensorsignal invertieren
a) Sensor betätigen (Ausgang ist aktiv)
b) Teacheingang mit +Ub verbinden und trennen (+Ub Impuls auf Teacheingang geben). FERTIG
2. Der SmartPlug soll das Sensorsignal nicht invertieren (Werkseinstellung)
a) Sensor nicht betätigen (Ausgang ist inaktiv)
b) Teacheingang mit +Ub verbinden und trennen (+Ub Impuls auf Teacheingang geben). FERTIG
Die Einstellung bleibt auch in ausgeschaltetem Zustand erhalten.
D55-00073
H = Ausgang / Eingang aktiv L = Ausgang / Eingang inaktiv
Änderungen vorbehalten
SensoPart Industriesensorik GmbH, D-79695 Wieden, Tel. 07673-821-0 Fax 07673-821-30
D55-00074
Printed in Germany
SmartPlug MFI 12 PN4 / MFI 12 NP 4
NPN/PNP Konverter, einstellbarer Inverter NO/NC
Technische Daten:
Betriebsspannung: 10 ... 30 V DC max. 10 % Restwelligkeit
Eigenstromverbrauch: < 10 mA
Eingangswiderstand: > 10 kOhm
Max. Eingangsfrequenz: 10 kHz
Min. Ansprechzeit: 0,1 ms
Max. Ausgangsstrom: 400 mA Kurzschlußfest
Umgebungstemperaturbereich: 0 ... +60 °C
Lagertemperaturbereich: -20 ... +60 °C
X53-00255
Funktion Gerät Einstellung
Öffner/Schließer Inverter MFC 12 Pausenzähler 1
Flip Flop (Eintaster / Austaster) MFC 12 Pausenzähler 2
Teiler (Ein Impuls pro Umdrehung) MFC 12 Impulszähler n
Teile zählen (Count down) MFC 12 Impulszähler n
Schaltverstärker bis 400 mA MFC 12 Impulszähler 1
Abfallverzögerung MFT 12 Abfallverzögerung n
Anzugsverzögerung MFT 12 Anzugsverzögerung n
PNP / NPN Umsetzung MFI 12 PN4 Werkseinstellung
NPN / PNP Umsetzung MFI 12 NP4 Werkseinstellung
PNP / NPN Umsetzung und
Öffner/Schließer Invertierung MFI 12 PN4 N.O. -> N.C. teachen
NPN / PNP Umsetzung und
Öffner/Schließer Invertierung MFI 12 NP4 N.O. -> N.C. teachen
Stillstandsüberwachung MFF 12 PP4
Drehzahlüberwachung MFF 12 PP4
Stauerkennung MFF 12 PP4
Änderungen vorbehalten
SensoPart Industriesensorik GmbH, D-79695 Wieden, Tel. 07673-821-0 Fax 07673-821-30
Anzeige: LED rot
Gehäusematerial: Kunststoff PBTP / PA
Schutzart: IP 67
Abmessungen: ø20 x 60
Anschluß Eingang: M12 Buchse 4 pol.
Anschluß Ausgang: M12 Stecker 4 pol.
Schutzklasse (nur bei beidseitigem Anschluß):
Gewicht: 15 g
MFI 12 PN4
+Ub
1 1
+Ub
2 SmartPlug 4
PNP
4 2
-Ub 3 3
-Ub
MFI 12 NP4
+Ub 1 1
+Ub
2 SmartPlug 4
NPN
4 2
-Ub 3 3
-Ub
Der Einsatz dieser Geräte in Anwendungen, wo die
Sicherheit von Personen von der Gerätefunktion
abhängt, ist nicht zulässig.
