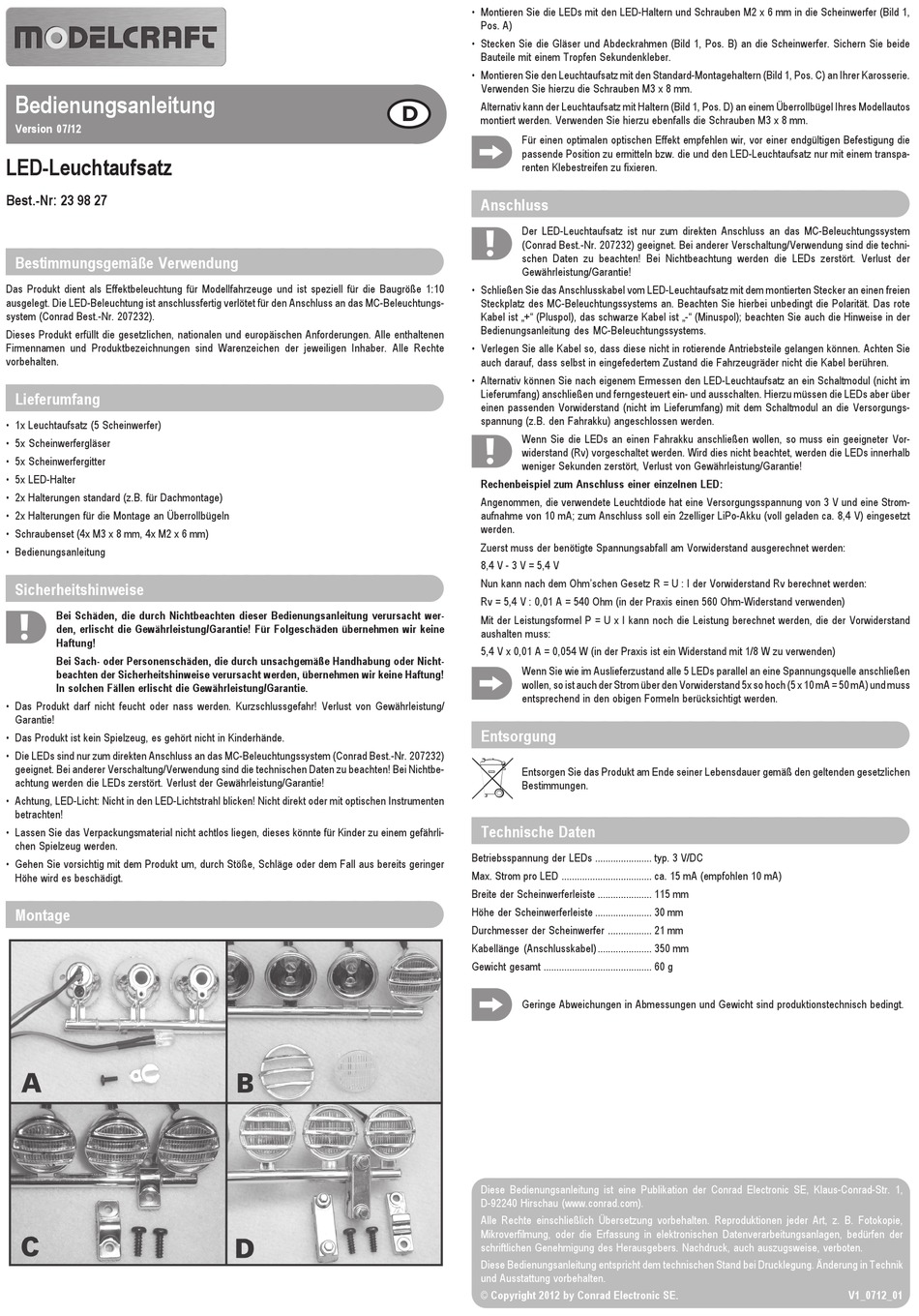

ModelCraft 23 98 27 Bedienungsanleitung

Bedienungsanleitung
Version 07/12
LED-Leuchtaufsatz
Best.-Nr: 23 98 27

Bestimmungsgemäße Verwendung
Das Produkt dient als Effektbeleuchtung für Modellfahrzeuge und ist speziell für die Baugröße 1:10
ausgelegt. Die LED-Beleuchtung ist anschlussfertig verlötet für den Anschluss an das MC-Beleuchtungs-
system (Conrad Best.-Nr. 207232).
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.

Lieferumfang
• 1x Leuchtaufsatz (5 Scheinwerfer)
• 5x Scheinwerfergläser
• 5x Scheinwerfergitter
• 5x LED-Halter
• 2x Halterungen standard (z.B. für Dachmontage)
• 2x Halterungen für die Montage an Überrollbügeln
• Schraubenset (4x M3 x 8 mm, 4x M2 x 6 mm)
• Bedienungsanleitung

Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer-
den, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine
Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht-
beachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!
In solchen Fällen erlischt die Gewährleistung/Garantie.
• Das Produkt darf nicht feucht oder nass werden. Kurzschlussgefahr! Verlust von Gewährleistung/
Garantie!
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Die LEDs sind nur zum direkten Anschluss an das MC-Beleuchtungssystem (Conrad Best.-Nr. 207232)
geeignet. Bei anderer Verschaltung/Verwendung sind die technischen Daten zu beachten! Bei Nichtbe-
achtung werden die LEDs zerstört. Verlust der Gewährleistung/Garantie!
• Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen Instrumenten
betrachten!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährli-
chen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer
Höhe wird es beschädigt.

Montage
• Montieren Sie die LEDs mit den LED-Haltern und Schrauben M2 x 6 mm in die Scheinwerfer (Bild 1,
Pos. A)
• Stecken Sie die Gläser und Abdeckrahmen (Bild 1, Pos. B) an die Scheinwerfer. Sichern Sie beide
Bauteile mit einem Tropfen Sekundenkleber.
• Montieren Sie den Leuchtaufsatz mit den Standard-Montagehaltern (Bild 1, Pos. C) an Ihrer Karosserie.
Verwenden Sie hierzu die Schrauben M3 x 8 mm.

Alternativ kann der Leuchtaufsatz mit Haltern (Bild 1, Pos. D) an einem Überrollbügel Ihres Modellautos
montiert werden. Verwenden Sie hierzu ebenfalls die Schrauben M3 x 8 mm.
Für einen optimalen optischen Effekt empfehlen wir, vor einer endgültigen Befestigung die
passende Position zu ermitteln bzw. die und den LED-Leuchtaufsatz nur mit einem transpa-
renten Klebestreifen zu fixieren.

Anschluss
Der LED-Leuchtaufsatz ist nur zum direkten Anschluss an das MC-Beleuchtungssystem
(Conrad Best.-Nr. 207232) geeignet. Bei anderer Verschaltung/Verwendung sind die techni-
schen Daten zu beachten! Bei Nichtbeachtung werden die LEDs zerstört. Verlust der
Gewährleistung/Garantie!
• Schließen Sie das Anschlusskabel vom LED-Leuchtaufsatz mit dem montierten Stecker an einen freien
Steckplatz des MC-Beleuchtungssystems an. Beachten Sie hierbei unbedingt die Polarität. Das rote
Kabel ist „+" (Pluspol), das schwarze Kabel ist „-" (Minuspol); beachten Sie auch die Hinweise in der
Bedienungsanleitung des MC-Beleuchtungssystems.
• Verlegen Sie alle Kabel so, dass diese nicht in rotierende Antriebsteile gelangen können. Achten Sie
auch darauf, dass selbst in eingefedertem Zustand die Fahrzeugräder nicht die Kabel berühren.
• Alternativ können Sie nach eigenem Ermessen den LED-Leuchtaufsatz an ein Schaltmodul (nicht im
Lieferumfang) anschließen und ferngesteuert ein- und ausschalten. Hierzu müssen die LEDs aber über
einen passenden Vorwiderstand (nicht im Lieferumfang) mit dem Schaltmodul an die Versorgungs-
spannung (z.B. den Fahrakku) angeschlossen werden.
Wenn Sie die LEDs an einen Fahrakku anschließen wollen, so muss ein geeigneter Vor-
widerstand (Rv) vorgeschaltet werden. Wird dies nicht beachtet, werden die LEDs innerhalb
weniger Sekunden zerstört, Verlust von Gewährleistung/Garantie!
Rechenbeispiel zum Anschluss einer einzelnen LED:
Angenommen, die verwendete Leuchtdiode hat eine Versorgungsspannung von 3 V und eine Strom-
aufnahme von 10 mA; zum Anschluss soll ein 2zelliger LiPo-Akku (voll geladen ca. 8,4 V) eingesetzt
werden.
Zuerst muss der benötigte Spannungsabfall am Vorwiderstand ausgerechnet werden:
8,4 V - 3 V = 5,4 V
Nun kann nach dem Ohm'schen Gesetz R = U : I der Vorwiderstand Rv berechnet werden:
Rv = 5,4 V : 0,01 A = 540 Ohm (in der Praxis einen 560 Ohm-Widerstand verwenden)
Mit der Leistungsformel P = U x I kann noch die Leistung berechnet werden, die der Vorwiderstand
aushalten muss:
5,4 V x 0,01 A = 0,054 W (in der Praxis ist ein Widerstand mit 1/8 W zu verwenden)
Wenn Sie wie im Auslieferzustand alle 5 LEDs parallel an eine Spannungsquelle anschließen
wollen, so ist auch der Strom über den Vorwiderstand 5x so hoch (5 x 10 mA = 50 mA) und muss
entsprechend in den obigen Formeln berücksichtigt werden.

Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.

Technische Daten
Betriebsspannung der LEDs ...................... typ. 3 V/DC
Max. Strom pro LED ................................... ca. 15 mA (empfohlen 10 mA)
Breite der Scheinwerferleiste ..................... 115 mm
Höhe der Scheinwerferleiste ...................... 30 mm
Durchmesser der Scheinwerfer ................. 21 mm
Kabellänge (Anschlusskabel) ..................... 350 mm
Gewicht gesamt .......................................... 60 g
Geringe Abweichungen in Abmessungen und Gewicht sind produktionstechnisch bedingt.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2012 by Conrad Electronic SE. V1_0712_01
