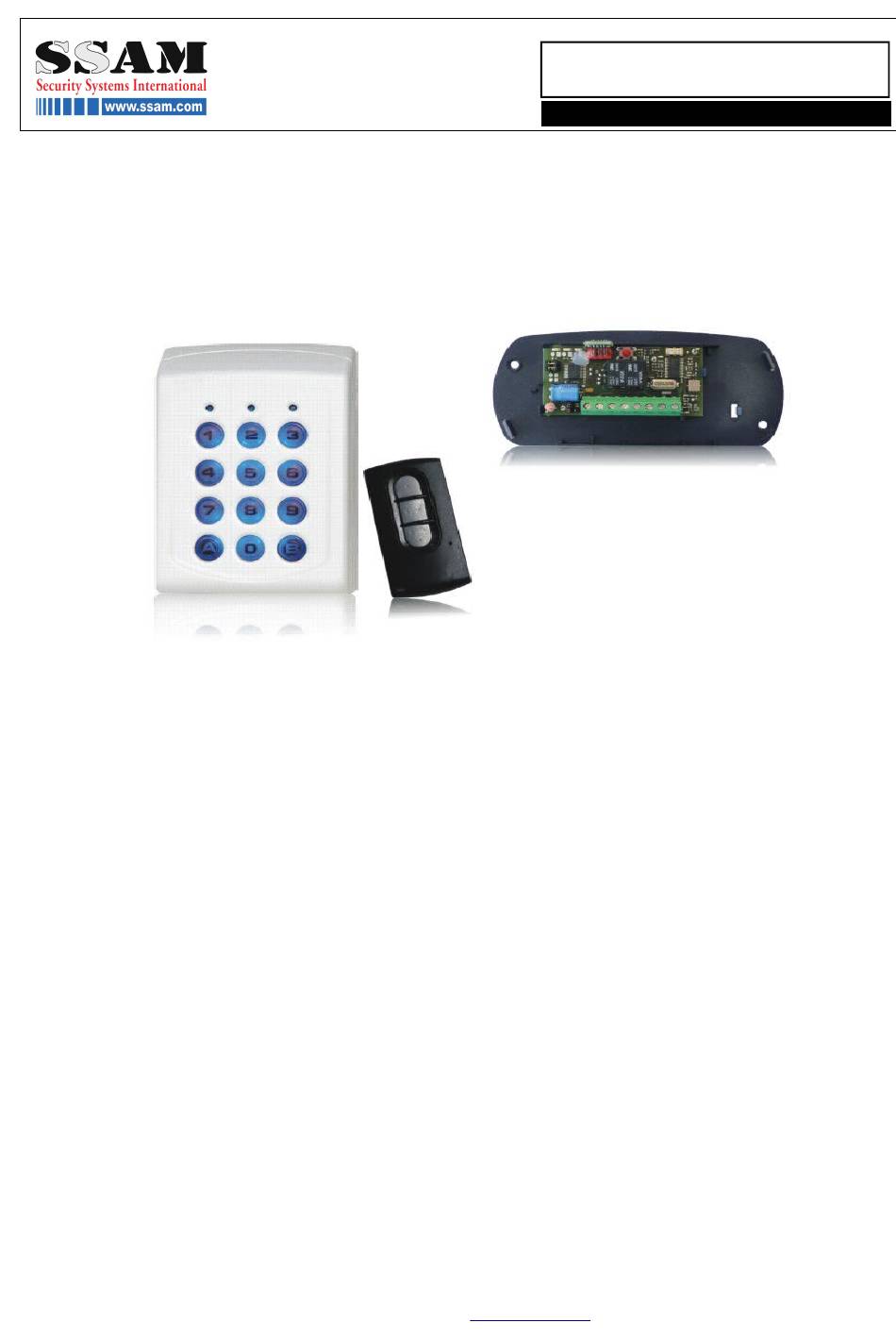

FACOPA*EX9
Codeschloss mit Funkübertragung
Installationsanleitung und Inbetriebnahme
Inhaltsverzeichnis
1. Produktbeschreibung.........................................................................................................2
2. Technische Spezifikationen................................................................................................2
3. Montage.............................................................................................................................2
4. Anschlussklemmen und Steckbrücken..............................................................................3
5. Programmierung................................................................................................................4
6. Flussdiagramm der Programmierung................................................................................6
7. Relais Einstellungen...........................................................................................................7
8. Auf Werkseinstellung zurücksetzen...................................................................................8
10. Bedienung........................................................................................................................8
V20131002
Copyright ©
SSAM International
www.ssam.com
1 von 8
Inhaltsverzeichnis
Verwandte Anleitungen für SSAM FACOPA
Inhaltszusammenfassung für SSAM FACOPA
-
Seite 1: Inhaltsverzeichnis
FACOPA*EX9 Codeschloss mit Funkübertragung Installationsanleitung und Inbetriebnahme Inhaltsverzeichnis 1. Produktbeschreibung......................2 2. Technische Spezifikationen....................2 3. Montage..........................2 4. Anschlussklemmen und Steckbrücken................3 5. Programmierung........................4 6. Flussdiagramm der Programmierung................6 7. Relais Einstellungen......................7 8. Auf Werkseinstellung zurücksetzen...................8 10. Bedienung........................8 V20131002 Copyright © SSAM International www.ssam.com... -
Seite 2: Produktbeschreibung
-10…55 °C Orange LED Menükonfiguration Türsummer 12/24V AC/DC und/oder Stromversorgung 9V Batterie 27mA mit 9V battery Max. Stromaufnahme 120mA mit 24VAC bei Übertragung Netzteil IP Schutzklasse Abmessungen 119,5x83,5x40 mm 3. Montage V20131002 Copyright © SSAM International www.ssam.com 2 von 8... -
Seite 3: Anschlussklemmen Und Steckbrücken
4. Anschlussklemmen und Steckbrücken Auf Rückseite befindet sich ein DIP-Schalter mit dem der Summer und die Hintergrundbeleuchtung des Bedienteils aktiviert bzw. deaktiviert werden können. V20131002 Copyright © SSAM International www.ssam.com 3 von 8... -
Seite 4: Programmierung
Das Aufrufen der Programmierung erfolgt durch Eingabe des Installationscodes (Werkseinstellung: 0000) Schritt 1: EX9 Schritt 2: RX2 Anlegen eines neuen Benutzers Benutzercode an Empfänger übertragen Schritt 3: Einlernen des Handsenders TX2A V20131002 Copyright © SSAM International www.ssam.com 4 von 8... -
Seite 5: Weitere Einstellungen
Weitere Einstellungen: Übertragungskanal ändern: Übertragungsdauer ändern: Werksseitig auf 2 Sekunden eingestellt. Die Einstellung gilt für alle Benutzer und Kanäle Einen Benutzer löschen: Alle Benutzer löschen: Installationscode ändern: V20131002 Copyright © SSAM International www.ssam.com 5 von 8... -
Seite 6: Flussdiagramm Der Programmierung
6. Flussdiagramm der Programmierung V20131002 Copyright © SSAM International www.ssam.com 6 von 8... -
Seite 7: Relais Einstellungen
7. Relais Einstellungen Funktion 1: Relais aktiv für die Funktion 2: Umschaltung Dauer der Übertragung Funktion 3: Relais bleibt für eine programmierte Zeit aktiv V20131002 Copyright © SSAM International www.ssam.com 7 von 8... -
Seite 8: Auf Werkseinstellung Zurücksetzen
Taste A und dem Übermittlungskanal. Beispiel: Wenn Ihr Code 1234 lautet ist folgende Tastenfolge einzugeben. 1234 + A (langer Piepton) + 1 (kurzer Piepton – grüne LED blinkt für die Zeit der Übertragung) V20131002 Copyright © SSAM International www.ssam.com 8 von 8...
