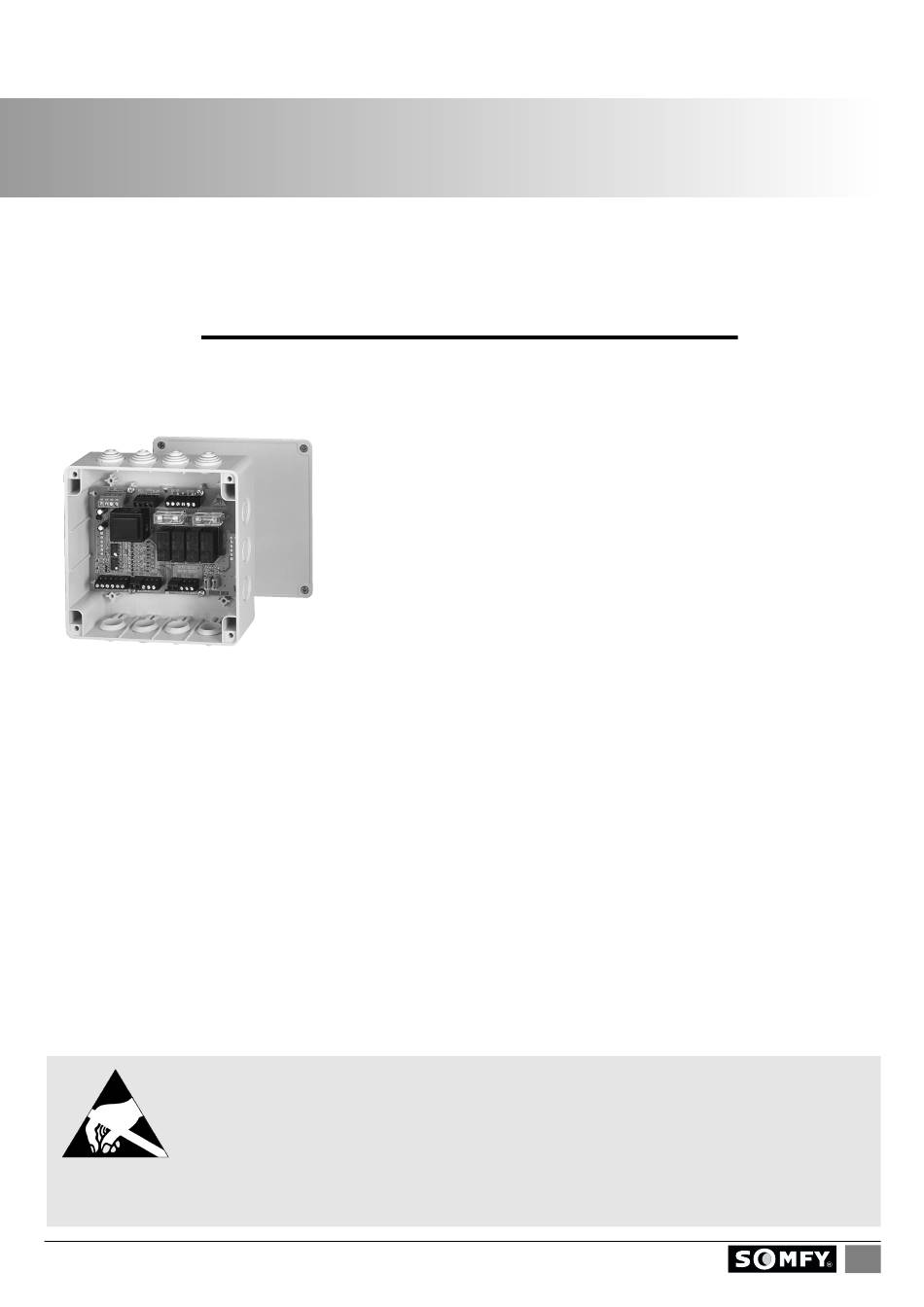

Motorsteuergerät
CD 2 X 1 P
1.
Beschreibung
steuerung) ausgelöst und durch die IB-Kleinspannungsringleitung an alle Motorsteuergeräte übertragen.
Jeder Antrieb ist mit einem Taster lokal bedienbar. Mehrere Geräte und Taster können parallel angeschlossen
werden.
Zwei zuvor programmierte Zwischenpositionen können über eine optionale Taste („IP-Taste") aufgerufen
werden. Durch den Anschluss eines Schalters kann der Automatikbetrieb ausgeschaltet werden.
Alle Sicherheitsbefehle, die von der Ringleitung aus kommen haben Priorität trotz ausgeschalteter
Automatik. Die Versorgung der Ringleitung erfolgt direkt am Motorsteuergerät.
Das Motorsteuergerät CD 2 x 1 P kann sowohl Aufputz z.B. in Zwischenboden, -wänden oder –decken
installiert, als auch im Schaltschrank mit einem speziellen Hutschienenadapter montiert werden.
Handhabungshinweis!
Auf der Platine befinden sich elektrostatisch entladungsgefährdete Bauteile. Sie ist
bei der Lieferung in einer antistatischen Schutzhülle verpackt. Vorsichtsmaßnahmen
bei Handhabung der Platine sind unbedingt zu beachten. Nicht sachgemäße Handhabung
kann zur Zerstörung der Bauteile führen.
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
GEBRAUCHS-
ANWEISUNG

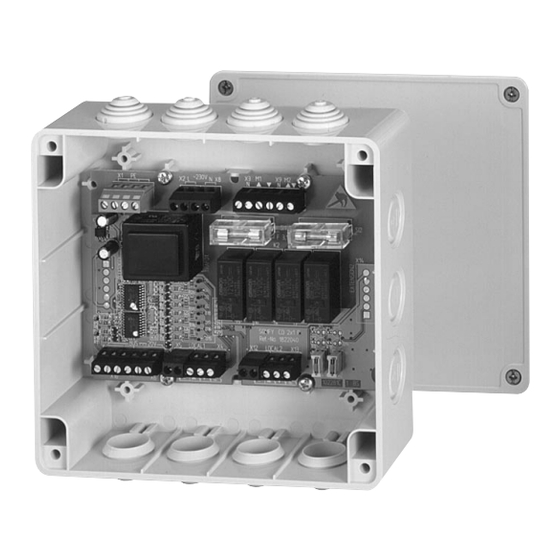

Das Motorsteuergerät CD 2 x 1 P ermöglicht die individuelle
Ansteuerung von 2 x 230 V AC Antrieben. Da die Motorsteuer-
geräte lokal und zentral angesteuert werden können, eignet sich
das CD 2 x 1 P für Klein- und Großobjektinstallationen.
Zur Ansteuerung von zwei Antrieben ist nur ein Motorsteuergerät
notwendig.
Das Motorsteuergerät CD 2 x 1 P ist sowohl für Rollläden, textilen
Sonnenschutz als auch für Jalousien und Raffstores geeignet, die
Bedienergonomie für die Lamellenwendung ist einstellbar.
Zentrale Befehle werden von IB-geeigneten Steuergeräten (wie
z.B. Programmschaltuhr, Sonne-/ Windautomatik oder Fassaden-
CD 2 x 1 P
1
loading

Verwandte Anleitungen für SOMFY CD 2 X 1 P

Inhaltszusammenfassung für SOMFY CD 2 X 1 P

  • Seite 1 Alle Sicherheitsbefehle, die von der Ringleitung aus kommen haben Priorität trotz ausgeschalteter Automatik. Die Versorgung der Ringleitung erfolgt direkt am Motorsteuergerät. Das Motorsteuergerät CD 2 x 1 P kann sowohl Aufputz z.B. in Zwischenboden, -wänden oder –decken installiert, als auch im Schaltschrank mit einem speziellen Hutschienenadapter montiert werden.

  • Seite 2: Installation

    CD 2 x 1 P8 für die Aufputzmontage Die Platine ist in ein IP 54 Gehäuse geschraubt und kann in Zwischendecken, -wänden oder –boden, in feuchten Räumen montiert werden. Anschlussplan Änderungen dienen dem technischen Fortschritt CD 2 x 1 P und bleiben vorbehalten. Maße in mm.
  • Seite 3 – Netzspannung wieder einschalten Im Auslieferungszustand ist die Einstellung für Jalousien/Raffstores bei beiden Antrieben vorgenommen. Eine Mischinstallation auf der gleichen CD 2 x 1 P-Platine (z.B. ein Rollladen- und ein Jalousieantrieb) ist möglich. 4.2 Auswahl zwischen Automatikbetrieb und lokalem Betrieb (Automatik Ein/Aus) Die Auswahl zwischen Automatikbetrieb und lokalem Betrieb erfolgt durch einen extern anzuschließenden...
  • Seite 4 – Innerhalb von 30 Sekunden die angeschlossene „IP-Taste“ (siehe Anschlussplan) für 5 Sekunden drücken oder falls die „IP-Taste“ nicht angeschlossen ist, den Eingang des „IP“-Anschlusses für 5 Sekunden auf Klemme „+“ brücken. Änderungen dienen dem technischen Fortschritt CD 2 x 1 P und bleiben vorbehalten. Maße in mm.

  • Seite 5: Lokale Bedienung

    Die lokale Bedienung eines einzelnen Antriebes erfolgt durch die am Motorsteuergerät angeschlossenen lokalen Taster. Mehrere lokale Taster können parallel geschaltet werden. Sowohl Taster der gängigen Schalterhersteller als auch der SOMFY Centralis IB-Taster können für die lokale Bedienung angeschlossen werden. Folgende Schritte bei jedem Antrieb vornehmen: –...
  • Seite 6 – Den Behang mit dem lokalen Taster nach unten fahren, bis die Lamellen geschlossen sind. – die AUF-Taste und die „IP-Taste“ gleichzeitig so lange (ca. 2 Sekunden) drücken, bis die Lamellen wenden. Änderungen dienen dem technischen Fortschritt CD 2 x 1 P und bleiben vorbehalten. Maße in mm.
  • Seite 7 – die „IP-Taste“ kurz drücken ––> den Behang fährt die eingelernte Lamellenwendung. – die „IP-Taste“ ca. 10 Sekunden lang drücken ––> die Lamellenwendung ist gelöscht. Änderungen dienen dem technischen Fortschritt CD 2 x 1 P und bleiben vorbehalten. Maße in mm.

  • Seite 8: Techn. Daten

    (saubere Umgebungsbedingungen) Schutzgrad ohne Gehäuse: IP 00 mit Gehäuse: IP 54 Schutzklasse Laufzeit Antrieb (Schaltzeit Relais) ca. 3 Minuten nach EN 60730-1; EN 50081-1; EN50082-1 Änderungen dienen dem technischen Fortschritt CD 2 x 1 P und bleiben vorbehalten. Maße in mm.
