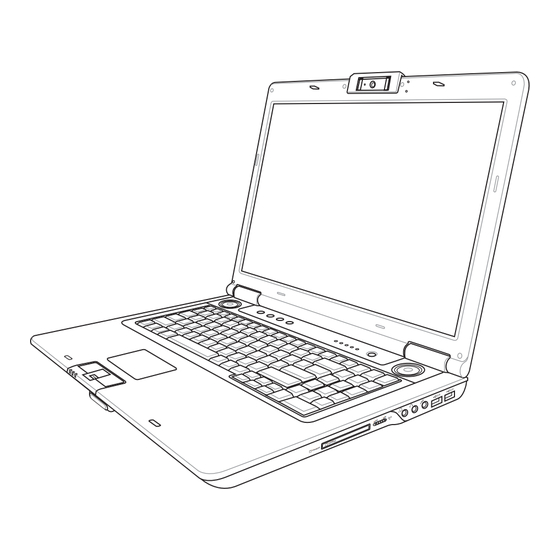

Notebook-PC
Hardware-Benutzerhandbuch
G3567 / Feb 2008
g3567_m70_u�indb 1
23�04�2008 11:05:06 Uhr
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus G3567

Inhaltszusammenfassung für Asus G3567

  • Seite 1 Notebook-PC Hardware-Benutzerhandbuch G3567 / Feb 2008 g3567_m70_u�indb 1 23�04�2008 11:05:06 Uhr Downloaded from www.Manualslib.com manuals search engine...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhaltsverzeichnis 1. Vorstellung des Notebook-PCs Über dieses Handbuch ����������������������������������������������������������������������������������������������� 6 Anmerkungen zu diesem Handbuch ���������������������������������������������������������������������� 6 Vorbereiten Ihres Notebook-PCs �������������������������������������������������������������������������������� 9 2. Die einzelnen Teile Oberseite ������������������������������������������������������������������������������������������������������������������ 12 Unterseite ����������������������������������������������������������������������������������������������������������������� 15 Linke Seite ���������������������������������������������������������������������������������������������������������������� 17 Rechte Seite ������������������������������������������������������������������������������������������������������������� 19 Vorderseite ���������������������������������������������������������������������������������������������������������������...
  • Seite 3 Inhalt Inhalt (Forts.) 4. Benutzung des Notebook-PCs Zeigegerät ���������������������������������������������������������������������������������������������������������������� 38 Benutzung des Touchpads ����������������������������������������������������������������������������������� 38 Abbildungen zur Bedienung des Touchpads�������������������������������������������������������� 39 Multimedia-Touchpad (an bestimmten Modellen) ������������������������������������������������ 40 Pflege des Touchpads ������������������������������������������������������������������������������������������ 41 Automatische Touchpad-Sperre ��������������������������������������������������������������������������� 41 Speichergeräte ��������������������������������������������������������������������������������������������������������� 42 Erweiterungskarte ������������������������������������������������������������������������������������������������ 42 Optisches Laufwerk ���������������������������������������������������������������������������������������������...
  • Seite 4 Inhalt g3567_m70_u�indb 4 23�04�2008 11:05:08 Uhr Downloaded from www.Manualslib.com manuals search engine...

  • Seite 5: Vorstellung Des Notebook-Pcs

    1. Vorstellung des Notebook-PCs Über dieses Handbuch Anmerkungen zu diesem Handbuch Sicherheitshinweise Vorbereiten Ihres Notebook-PCs ANMERKUNG: Die Abbildungen in diesem Handbuch dienen nur der Veranschaulichung und können sich vom tatsächlichen Produkt unterscheiden. g3567_m70_u�indb 5 23�04�2008 11:05:08 Uhr Downloaded from www.Manualslib.com manuals search engine...

  • Seite 6: Über Dieses Handbuch

    Vorstellung des Notebook-PCs Über dieses Handbuch Sie lesen gerade das Notebook-Handbuch. Dieses Handbuch enthält Informationen zu den unterschiedlichen Notebook-Komponenten und ihrer Benutzung. Im Folgenden finden Sie die Hauptabschnitte dieses Handbuchs: 1. Vorstellung des Notebook-PCs Stellt Ihnen das Notebook und dieses Handbuch vor. 2. Die einzelnen Teile Bietet Ihnen Information zu den Notebook-Komponenten.

  • Seite 7: Sicherheitshinweise

    Vorstellung des Notebook-PCs Sicherheitshinweise Die Einhaltung der folgenden Vorsichtsmaßnahmen verlängert die Lebensdauer des Notebooks. Befolgen Sie deshalb bitte alle Vorkehrungen und Anleitungen. Überlassen Sie sämtliche Wartungsarbeiten, die nicht in diesem Handbuch angeführt sind, qualifiziertem Servicepersonal. Verwenden Sie bitte keine beschädigten Netzkabel, defektes Zubehör oder andere Peripheriegeräte. Wenden Sie auf oder in Nähe der Oberfläche keine starken Reinigungsmittel wie Verdünner, Benzol oder andere Chemikalien an.

  • Seite 8: Vorkehrungen Für Flugreisen

    Vorstellung des Notebook-PCs Transportvorkehrungen Schalten Sie das Notebook vor dem Transport aus und trennen Sie alle externen Peripheriegeräte ab, um die Anschlüsse nicht zu beschädigen. Wenn der Strom abgeschaltet wird, zieht sich der Festplattenkopf zurück, um die Festplattenoberfläche während des Transports nicht zu verkratzen. Aus diesem Grund sollten Sie das Notebook nicht im angeschalteten Zustand transportieren.

  • Seite 9: Vorbereiten Ihres Notebook-Pcs

    Vorstellung des Notebook-PCs Vorbereiten Ihres Notebook-PCs Es folgt eine Kurzanleitung zur Nutzung Ihres Notebook-PCs. Lesen Sie bitte das vollständige Handbuch, um ausführliche Anweisungen zur Nutzung des Notebook-PCs zu erhalten. 1. Einlegen des Batteriepacks 2. Anschließen des Netzteils E-SATA AV-IN HDMI 3.
  • Seite 10 Vorstellung des Notebook-PCs g3567_m70_u�indb 10 23�04�2008 11:05:26 Uhr Downloaded from www.Manualslib.com manuals search engine...

  • Seite 11: Die Einzelnen Teile

    2. Die einzelnen Teile Hauptbestandteile des Notebook-PCs ANMERKUNG: Die Abbildungen in diesem Handbuch dienen nur der Veranschaulichung und können sich vom tatsächlichen Produkt unterscheiden. g3567_m70_u�indb 11 23�04�2008 11:05:26 Uhr Downloaded from www.Manualslib.com manuals search engine...

  • Seite 12: Oberseite

    Die einzelnen Teile Oberseite Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identifizieren. ANMERKUNG: Die Tastatur kann je nach Region unterschiedlich ausfallen. g3567_m70_u�indb 12 23�04�2008 11:05:27 Uhr Downloaded from www.Manualslib.com manuals search engine...

  • Seite 13: Schnellzugriffstasten

    Die einzelnen Teile Kamera-Anzeige Die Kamera-Anzeige leuchtet auf, wenn die Kamera benutzt wird. Die Kamera kann von bestimmten Software-Anwendungen automatisch aktiviert werden. Multi-Positionskamera (an bestimmten Modellen) Die integrierte Kamera ermöglicht Bild- und Videoaufnahme. Diese Funktion Back Front kann bei Videokonferenzen und anderen interaktiven Anwendungen benutzt werden.

  • Seite 14: Multimedia-Touchpad Und -Tasten (An Bestimmten Modellen)

    Die einzelnen Teile Tastatur Die Tastatur bietet Tasten in Standardgrößen mit komfortablem Tastenweg (die Tiefe, bis zu der die Tasten heruntergedrückt werden können) und eine Handflächenauflage für beide Hände. Zwei Windows™-Funktionstasten helfen bei der Navigation im Windows™- Betriebsystem. Multimedia-Touchpad und -Tasten (an bestimmten Modellen) Das Touchpad mit seinen Tasten ist ein Zeigegerät mit denselben Funktionen wie eine Desktopmaus.

  • Seite 15: Unterseite

    Die einzelnen Teile Unterseite Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identifizieren. ANMERKUNG: Das Aussehen der Unterseite kann je nach Modell variieren. ANMERKUNG: Die Größe des Akkupacks kann je nach Modell variieren. WARNUNG! Die Unterseite des Notebooks kann sehr heiß...

  • Seite 16: Notfall-Ausschalter

    Die einzelnen Teile Sekundäres Festplattenfach (Optional) Die Festplatte ist in einem Fach fixiert. Wenden Sie sich an einen autorisierten Händler, um Informationen über Festplattenerweiterungen für Ihr Notebook zu erhalten. Festplatten- Upgrades sollten nur durch autorisierte Servicezentren oder Fachhändler durchgeführt werden. Die sekundäre Festplatte ist optional.

  • Seite 17: Linke Seite

    Die einzelnen Teile Linke Seite Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identifizieren. ANT. 1394 Antenneingang (an bestimmten Modellen) Den Antenneneingang für TV-oder UKW-Radio (nur in einigen Modellen) können Sie mit der beigefügten Antenne oder dem von Ihnen bezogenen Fernsehangebot nutzen. Die beigefügte Antenne empfängt digitale TV- oder UKW-Radio-Frequenzsignale.

  • Seite 18: Flash-Speicherkartenschacht

    Speicherkarten, die später in dieser Anleitung beschrieben werden, lesen. Optisches Laufwerk Dieser ASUS-Notebook-PC hat verschiedene Ausführungen hinsichtlich des optischen Laufwerks. Je nach der Ausführung unterstützt das optische Laufwerk des Notebook-PCs Kompaktdiscs (CDs) und/oder Digitalvideodiscs (DVD) und hat u.U. die Recordable (R) oder Re-Writable (RW)-Funktionen.

  • Seite 19: Rechte Seite

    Die einzelnen Teile Rechte Seite Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identifizieren. ExpressCard-Steckplatz Der Notebook-PC verfügt über einen 26-pol. Expresskartensteckplatz, in den eine 34mm- oder eine 54mm-ExpressCard-Erweiterungskarte eingesteckt werden kann. Diese neue Schnittstellenart ist noch schneller, da sie einen seriellen Bus mit USB 2.0- und PCI Express-Unterstützung verwendet, im Gegensatz zum langsameren parallelen Bus, der im PC-Karten-Steckplatz verwendet wird.

  • Seite 20: Vorderseite

    Die einzelnen Teile Rechte Seite (Forts.) USB-Port (2.0/1.1) Universal Serial Bus (USB)-Ports unterstützen viele USB-kompatible Geräte wie z.B. Tastaturen, Zeigegeräte, Videokameras, Modems, Festplattenlaufwerke, Drucker, Monitore und Scanner, die alle in Reihe bei einer Übertragungsgeschwindigkeit von bis zu 12 MBits/ Sek (USB 1.1) und 480 MBits/Sek (USB 2.0). angeschlossen werden können. USB ermöglicht gleichzeitigen Betrieb von vielen Geräten auf einem Computer, wobei Peripheriegeräte wie z.B.

  • Seite 21: Rückseite

    Strom (DC)-Eingang Der beigefügte Netzwerkadapter wandelt Wechselstrom zur Verwendung mit dieser Buchse in Gleichstrom um. Diese Buchse versorgt den ASUS Notebook-PC mit Strom und lädt den internen Akku auf. Verwenden Sie nur den beigefügten Netzwerkadapter, um das ASUS Notebook nicht zu beschädigen.

  • Seite 22: Modemanschluss

    Die einzelnen Teile Rückseite (Forts.) (Forts.) Bildschirm (Monitor)-Ausgang Der 15-Pin-D-Sub-Monitoranschluss unterstützt VGA-kompatible Standardgeräte wie z. B. einen Monitor oder Projektor zur Großansicht. Modem-Anschluss Die RJ-11-Modembuchse mit zwei Polen ist kleiner als die RJ-45-LAN-Buchse und unterstützt Standard-Telefonkabel. Das interne Modem unterstützt V.90-Transfers bis zu 56K.

  • Seite 23: Erste Schritte

    3. Erste Schritte Netzanschluss verwenden Akku verwenden Notebook anschalten Akku prüfen Systemneustart/Systemstart Notebook ausschalten Tastatur-Sonderfunktionen Schnellzugriffstasten und Statusanzeigen HINWEIS: Die Abbildungen und Symbole in diesem Handbuch dienen nur der Veranschaulichung und können sich von den tatsächlich dargestellten Abbildungen und Symbolen unterscheiden. g3567_m70_u�indb 23 23�04�2008 11:06:09 Uhr Downloaded from...

  • Seite 24: Energieversorgung

    Erste Schritte Energieversorgung Netzanschluss verwenden Die Stromversorgung des Notebook-PCs besteht aus zwei Teilen, dem Adapter und dem Batteriesystem. Der Adapter konvertiert Wechselstrom aus der Steckdose zum für das Notebook benötigten Gleichstrom. Der universale Wechselstrom- Gleichstromadapter ist im Lieferumfang des Notebooks enthalten, das heißt es kann problemlos an alle 100V-120V- sowie 220V-240V-Steckdosen angeschlossen werden.

  • Seite 25: Akku Verwenden

    Erste Schritte Akku verwenden Der Notebook-PC verfügt über ein auswechselbares Batteriepack, das aus mehreren zusammengeschlossenen Batterieeinheiten besteht. Ein vollständig geladenes Batteriepack liefert mehrere Stunden lang Strom. Diese Dauer kann mit den Energiesparoptionen in den BIOS-Einstellungen noch verlängert werden. Weitere Batteriepacks können zusätzlich noch von Ihrem Notebook-Händler erworben werden. Akku installieren und entfernen Der Akku ist bei Anlieferung des Notebooks u.U.

  • Seite 26: Notebook Einschalten

    Erste Schritte Notebook einschalten Beim Einschalten des Notebooks erscheint seine Systemstartmeldung auf dem Bildschirm. Wenn nötig, können Sie die Helligkeit mit den Hotkeys einstellen. Wenn Sie das BIOS-Setup-Programm aufrufen oder die Systemkonfiguration ändern wollen, drücken Sie [F2] beim Booten des Systems. Wenn Sie die Taste [Tab] während des Begrüßungsbildschirms drücken, erscheinen Standard-Bootinformationen wie z.

  • Seite 27: Überprüfen Des Akkus

    Erste Schritte Überprüfen des Akkus Das Batteriesystem arbeitet mit dem Windows Smart Battery Standard, der den Prozentsatz des im Batteriepack verbleibenden Energielevels akkurat wiedergibt. Ein vollständig geladenes Akkupack versorgt den Notebook-PC mehrere Stunden mit Strom, doch die genaue Dauer hängt von Ihren Stromspareinstellungen, Arbeitsgewohnheiten und von Prozessor, Systemspeicher und Monitorgröße des Notebooks ab.

  • Seite 28: Energieoptionen

    Erste Schritte Energieoptionen Der Stromschalter schaltet den Notebook-PC ein und aus oder versetzt ihn in den Energiesparmodus oder Ruhezustand. In der Windows-Systemsteuerung kann unter “Energieoptionen” festgelegt werden, welche Aktion beim Drücken des Stromschalters ausgeführt werden soll. Für andere Optionen wie z.B. “Benutzer wechseln, Neu starten, Energie sparen, Ruhezustand oder Herunterfahren,”...

  • Seite 29: Energieverwaltungsmodi

    Erste Schritte Energieverwaltungsmodi Das Notebook verfügt über eine Reihe automatischer und einstellbarer Stromsparfunktionen, mit denen Sie die Batterielebensdauer und Total Cost of Ownership (TCO) maximieren können. Einige dieser Funktionen können Sie über das Power-Menü im BIOS-Setup steuern. ACPI-Strommanagementeinstellungen werden über das Betriebssystem vorgenommen. Die Energieverwaltungsfunktionen sind dazu gedacht, so viel Strom wie möglich einzusparen, indem verschiedene Komponenten so oft wie möglich in einen niedrigen Stromverbrauchmodus versetzt werden, aber trotzdem volle Betriebsleistung auf Abruf ermöglichen.

  • Seite 30: Tastatursonderfunktionen

    Erste Schritte Tastatursonderfunktionen PIXELS Farbige Hotkeys Im Folgenden finden Sie die Definitionen der farbigen Hotkeys auf der Notebook- Tastatur. Die farbigen Befehle könen Sie nur aufrufen, wenn Sie zuerst die Funktionstaste gedrückt halten, während Sie eine Taste mit einem farbigen Befehl drücken. MODE ANMERKUNG: Die Positionen der Hotkeys können sich je nach Modell unterschei- den, die Funktionen der Hotkeys sollten sich deshalb aber nicht ändern.
  • Seite 31 Erste Schritte Farbige Hotkeys (Forts.) MEGA PIXELS Lautsprechersymbole (F10): Schaltet die Lautsprecher AN und AUS (nur unter Windows-Betriebssystemen) Lautsprechersymbol Ab (F11): Verringert die Lautsprecherlautstärke (nur unter Windows-Betriebssystemen) Lautsprechersymbol Auf (F12): Erhöht die Lautsprecherlautstärke (nur unter Windows-Betriebssystemen) Scr Lk (Entf): Schaltet die “Scroll-Verriegelung” an und aus. Ermöglicht die Benutzung eines größeren Teils der Tastatur für das Hin- und Herbewegen in Tabellen.

  • Seite 32: Microsoft Windows™-Tasten

    Erste Schritte Microsoft Windows™-Tasten Auf der Tastatur finden Sie zwei spezielle Windows™-Tasten: Die Taste mit dem Windows™-Logo aktiviert das Startmenü links unten auf dem Windows™- Desktop. Die andere Taste, die wie ein Windows™-Menü mit einem kleinen Cursor aussieht, aktiviert das Eigenschaftenmenü. Diese Funktion gleicht dem Drücken der rechten Maustaste unter Windows™.

  • Seite 33: Schnellzugriffstasten Und Statusanzeigen

    Erste Schritte Schnellzugriffstasten und Statusanzeigen Schnellzugriffstasten PIXELS PIXELS PIXELS MODE MODE Power4Gear eXtreme-Taste MODE Die Power4Gear eXtreme Taste schaltet zwischen verschiedenen Stromsparmodi hin und her. Die Stromsparmodi kontrollieren viele Bereiche des Notebook PC, um unter verschiedenen Bedingungen maximale Leistung in Relation zur Batterieentladezeit zu erreichen. Bei An- schließen oder Entfernen des Netzteils schaltet das System automatisch zwischen Netzteil- und Akkumodus hin und her.

  • Seite 34: Statusanzeigen

    Erste Schritte Schnellzugriffstasten und Statusanzeigen (Forts.) Statusanzeigen PIXELS MODE MODE MODE Touchpad-Sperranzeige Diese Anzeige leuchtet auf, wenn das integrierte Touchpad deaktiviert (gesperrt) wurde. Ist das Touchpad gesperrt, kann der Cursor beim Tippen nicht unabsichtlich bewegt werden. Die Anzeige erlischt, sobald die Sperre aufgehoben wird.

  • Seite 35: Stromanzeige

    Erste Schritte Schnellzugriffstasten und Statusanzeigen (Forts.) Stromanzeige Die Stromanzeige leuchtet, wenn der Notebook-PC eingeschaltet ist. Sie blinkt, wenn sich der Notebook-PC im Suspend-to-RAM (Standby)-Modus befindet. Diese LED ist AUS, wenn das Notebook ausgeschaltet ist, oder sich im Suspend-to-Disk-Modus (Schlafmodus) befindet. Batterieladeanzeige Die Batterie-Indikator-LED zeigt Ihnen den Batteriestatus wie folgt: EIN:...

  • Seite 36: Multimediatasten (An Bestimmten Modellen)

    Erste Schritte Multimediatasten (an bestimmten Modellen) Mit Hilfe der Multimediatasten können Sie Multimediaanwendungen einfach und bequem bedienen. Im Folgenden werden die Funktionen der Multimediatasten am Notebook-PC beschrieben. Einige Funktion können je nach Notebook-PC-Modell variieren. Für die CD-Kontrollfunktion benutzen Sie die [Fn]-Taste zusammen mit den Pfeiltasten.

  • Seite 37: Benutzung Des Notebook-Pcs

    4. Benutzen des Notebook-PCs Zeigegerät Speichergeräte Erweiterungskarte Optisches Laufwerk Flash-Speicherkartenleser Festplatte Arbeitsspeicher (RAM) Anschlüsse Modemanschluss Netzwerkanschluss Wireless LAN-Anschluss Bluetooth Wireless-Anschluss Trusted Platform Module (TPM) (in bestimmten Modellen) Fingerabdrucks-Scanner (in bestimmten Modellen) HINWEIS: Die Abbildungen und Symbole in diesem Handbuch dienen nur der Veranschaulichung und können sich von den tatsächlich dargestellten Abbildungen und Symbolen unterscheiden.

  • Seite 38: Zeigegerät

    Benutzen des Notebook-PCs Zeigegerät Das integrierte Touchpad dieses Notebook ist mit allen zweitastigen/dreitastigen Mäusen und PS/2-Wheel-Mäusen vollständig kompatibel. Das Touchpad ist druckintensiv und enthält keine Cursor- MODE Bewegung beweglichen Teile. Aus diesem Grund können mechanische Fehler vermieden werden. Zur Arbeit Bildlauf mit einigen Anwendungen muss ein Gerätetreiber installiert werden.

  • Seite 39: Abbildungen Zur Bedienung Des Touchpads

    Benutzen des Notebook-PCs Abbildungen zur Bedienung des Touchpads Klicken/Klopfen - Drücken Sie die linke Taste oder klopfen mit Ihrer Fingerspitze leicht auf das Touchpad, wenn sich der Cursor über einem Bildschirmelement befindet (lassen Sie Ihren Finger auf dem Touchpad, bis das Element ausgewählt ist). Dadurch ändert das ausgewählte Element seiner Farbe. Die folgenden beiden Beispiele haben identischer Resultate.

  • Seite 40: Multimedia-Touchpad (An Bestimmten Modellen)

    Benutzen des Notebook-PCs Multimedia-Touchpad Modus an/aus (an bestimmten Modellen) MODE Cursor-Bewegung Das Multimedia-Touchpad steuert häufig verwendete Multimedia-Funktionen beim Bildlauf Abspielen von Musik oder Filmen. Drücken Sie auf MODE, um den Multimedia-Modus zu Linksklick aktivieren. Rechtsklick Fingerabdrucks- Scanner Systemanzeigen Multimedia-Modus (aus) Multimedia-Modus (an) Hintergrundbeleuchtung heller Benutzerdefinierte Funktion #1...

  • Seite 41: Pflege Des Touchpads

    Benutzen des Notebook-PCs Pflege des Touchpads Das Touchpad ist druckintensiv. Wenn Sie es nicht richtig pflegen, kann es leicht beschädigt werden. Beachten Sie die folgenden Vorkehrungen: • Das Touchpad darf nicht mit Schmutz, Flüssigkeiten oder Fett in Berührung kommen. • Berühren Sie das Touchpad nicht mit schmutzigen oder nassen Fingern.

  • Seite 42: Speichergeräte

    Benutzen des Notebook-PCs Speichergeräte Speichergeräte erlauben dem Notebook-PC Dokumente, Bilder und andere Dateien auf verschiedene Datenspeichergeräte zu schreiben und zu lesen. Dieser Notebook-PC ist mit den folgenden Speichergeräten ausgestattet: • Erweiterungskarte • Optisches Laufwerk • Flash-Speicherkartenleser • Festplatte Erweiterungskarte Der Notebook-PC verfügt über einen 26-pol. Expresskartensteckplatz, in den eine 34mm- oder eine 54mm-ExpressCard-Erweiterungskarte eingesteckt werden kann.

  • Seite 43: Optisches Laufwerk

    Benutzen des Notebook-PCs Optisches Laufwerk Einlegen einer optischen Disk 1. Drücken Sie bei eingeschaltetem Notebook 2. Ergreifen Sie die Vorderseite des Trägers die Auswurftaste, fährt der Laufwerkträger und ziehen Sie ihn vorsichtig bis zum An- ein Stück aus. schlag heraus. Achten Sie dabei darauf, nicht die Linse und die mechanischen Teile des optischen Laufwerks zu berühren.

  • Seite 44: Optisches Laufwerk (Fortsetzung) Entfernen Einer Optischen Disk

    Benutzen des Notebook-PCs Optisches Laufwerk (Fortsetzung) Notfallauswurf Entfernen einer optischen Disk Die genaue Position des Notauswurfs kann von Modell zu Modell variieren Der Notauswurf ist ein Loch am optischen Drücken Sie die Auswurftaste und heben Sie die Laufwerk und wird benutzt, um die Schublade Disc vorsichtig an der Kante hoch, um sie von des optischen Laufwerkes herauszufahren, falls der Nabe zu entfernen.
  • Seite 45 Benutzen des Notebook-PCs Optisches Laufwerk (extern) Benutzen des optischen Laufwerks Optische Disks und Geräte müssen aufgrund einer präzisen Mechanik im Laufwerk pfleglich behandelt werden. Beachten Sie die wichtigen Sicherheitshinweise des CD-Herstellers. Anders als bei den optischen Laufwerken von Desktop-Rechnern wird die CD bei einem Notebook von einer Nabe festgehalten, ungeachtet des Winkels.

  • Seite 46: Flash-Speicherkartenleser

    Benutzen des Notebook-PCs Flash-Speicherkartenleser Um Speicherkarten von Geräten wie Digitalkameras, MP3-Spielern, Handys und PDAs verwenden zu können, muss im Normalfall ein PCMCIA Speicherkartenleser gekauft werden. Dieser Notebook PC hat einen internen Speicherkartenleser, der viele der in der folgenden Abbildung gezeigten Flash- Speicherkarten lesen kann.

  • Seite 47: Entfernen Der Primären Festplatte

    Benutzen des Notebook-PCs Festplatte Festplatten haben sehr viel mehr Kapazität und arbeiten wesentlich schneller als Floppylaufwerke und CD-ROM-Laufwerke. Im Lieferumfang des Notebooks ist eine entfernbare Festplatte enthalten. Derzeitige Festplatten unterstützen die S.M.A.R.T.-Technologie (Self Monitoring and Reporting Technology), die Festplattenfehler oder -ausfälle erkennt, noch bevor sie auftreten. Wenden Sie sich für Upgrades an eine authorisierte Kundendienst- oder Verkaufsstelle.

  • Seite 48: Installieren Der Primären Festplatte

    Benutzen des Notebook-PCs Installieren der primären Festplatte: Installieren der sekundären Festplatte: Entfernen der sekundären Festplatte: g3567_m70_u�indb 48 23�04�2008 11:07:46 Uhr Downloaded from www.Manualslib.com manuals search engine...

  • Seite 49: Arbeitsspeicher (Ram)

    Benutzen des Notebook-PCs Arbeitsspeicher (RAM) Zusätzlicher Speicher erhöht die Leistung der Anwendungen durch Verringerung der Festplattenzugriffe. Das BIOS erkennt automatisch die Größe des Arbeitsspeichers im System und konfiguriert den CMOS dementsprechend Beispiel während des POST-Prozesses. Es ist keine Hard- oder Software-Einstellung (eingeschlossen BIOS) notwendig, nachdem der Speicher installiert wurde.

  • Seite 50: Anschlüsse

    Benutzen des Notebook-PCs Anschlüsse ANMERKUNG: Das integrierte Modem und Netzwerk können nicht zu einem späteren Zeitpunkt als Upgrade eingebaut werden. Nach dem Kauf können Modem und/oder Netzwerkkarte nur als PC-Karte (PCMCIA) installiert werden. Modemanschluss Das Telefonkabel zum Anschluss des internen Notebook-Modems sollte zwei oder vier Leiter aufweisen (nur zwei Leiter (Telefonleitung #1) werden vom Modem benutzt) sowie einen RJ-11-Anschluss an beiden Enden.

  • Seite 51: Netzwerkanschluss

    Benutzen des Notebook-PCs Netzwerkanschluss Verbinden Sie ein Ende eines Netzwerkkabels, das RJ-45-Stecker an beiden Enden hat, mit dem Modem/Netzwerk-Anschluss am Notebook-PC und das andere Ende mit einem Hub oder Switch. Um die 100 BASE-TX/ 1000BASE-T-Geschwindigkeit zu erhalten, müssen Sie ein Netzwerkkabel der Kategorie 5 (nicht Kategorie 3) mit einer Twisted Pair-Verdrahtung verwenden.

  • Seite 52: Wireless Lan-Anschluss (An Bestimmten Modellen)

    Benutzen des Notebook-PCs Wireless LAN-Anschluss (nur in bestimmten Modellen) Beim optionalen integrierten Wireless LAN handelt es sich um einen kompakten, einfach zu bedienenden Wireless Ethernet-Adapter. Mit dem IEEE 802.11-Standard für Wireless LAN (WLAN), erreicht das optionale integrierte Wireless LAN rasante Datenübertragungsraten durch die Direct Sequence Spread Spectrum (DSSS)- und Octogonal Frequency Division Multiplexing (OFDM)-Technologien auf 2.4 GHz-Frequenzen.

  • Seite 53: Windows Wireless Netzwerkverbindung Verbindung Mit Einem Netzwerk

    Benutzen des Notebook-PCs Windows Wireless Netzwerkverbindung Verbindung mit einem Netzwerk 1� Schalten Sie den Wireless-Schalter für Ihr Modell ein, falls erforderlich (siehe Schalter in Abschnitt 3)� 2b� oder doppelklicken Sie auf das Symbol der 2� Drücken Sie mehrmals [FN F2], bis Wireless Wireless-Konsole in der Taskleiste und wählen LAN EIN oder WLAN &...

  • Seite 54: Bluetooth Wireless-Anschluss (An Bestimmten Modellen)

    Benutzen des Notebook-PCs Bluetooth Wireless-Anschluss (nur in bestimmten Modellen) Notebook-PCs mit Bluetooth-Technologie machen das Anschaffen von Kabeln zur Verbindung mit Bluetooch-Geräten überflüssig. Geräte mit Bluetooth-Funktion sind zum Beispiel andere Notebooks, stationäre PCs, Handys und PDAs. ANMERKUNG: Wenn Ihr Notebook nicht über eine integrierte Bluetooth-Funktion verfügt, benötigen Sie ein USB- oder Express Card-Bluetoothmodul, um Bluetooth nutzen zu können.

  • Seite 55: Trusted Platform Module (Tpm) (An Bestimmten Modellen)

    Benutzen des Notebook-PCs Trusted Platform Module (TPM, nur in bestimmten Modellen) Das TPM, oder Trusted Platform Module, ist ein Sicherheits-Hardwarebaustein auf dem Systemboard, der computer-generierte Verschlüsselungssequenzen speichert. Das TPM ist eine Hardwarelösung, die dabei behilflich sein kann, das System vor Angriffen von Hackern (z.B. Stehlen von Passwörtern und Zugriffskodes zu sensitiven Daten) zu schützen.

  • Seite 56: Fingerabdrucksregistrierung (An Bestimmten Modellen)

    Benutzen des Notebook-PCs Fingerabdrucksregistrierung (an bestimmten MEGA PIXELS Modellen Die Fingerabdruckscanner kann zur sofortigen und sicheren Benutzerauthentifizierung benutzt werden. Diese Anweisungen sollen Ihnen zeigen, wie Sie die Fingerabdrucksregistrierung einrichten. 2� Wählen Sie “Fingerprints” und klicken Sie auf 1� Dieser Assistent startet automatisch, wenn Next.
  • Seite 57 Benutzen des Notebook-PCs Fingerabdrucksregistrierung (an bestimmte Modellen) Forts. 5� Wählen Sie in der Abbildung einen Finger 6� Klicken Sie auf Finish (Fertig), wenn Sie den aus� Ziehen Sie den entsprechenden Finger Vorgang beendet haben� langsam auf den Scanner� Sie müssen zur sicheren Erkennung den Finger mehrmals über den Scanner ziehen�...
  • Seite 58 Benutzen des Notebook-PCs g3567_m70_u�indb 58 23�04�2008 11:08:24 Uhr Downloaded from www.Manualslib.com manuals search engine...

  • Seite 59: Anhang

    Anhang Optionales Zubehör & Anschlüsse Betriebssystem und Software System BIOS-Einstellungen Häufig auftretende Probleme und ihre Lösungen Windows Software-Wiederherstellung Glossar Hinweise und Sicherheitsbestimmungen Besitzerinformationen HINWEIS: Die Abbildungen und Symbole in diesem Handbuch dienen nur der Veranschaulichung und können sich von den tatsächlich dargestellten Abbildungen und Symbolen unterscheiden.

  • Seite 60: Optionales Zubehör

    Anhang Optionales Zubehör Diese Geräte dienen der optionalen Vervollständigung Ihres Notebooks. USB-Hub (Optional) Durch Anschluss eines optionalen USB-Hubs vermehren sich die USB- Anschlüsse und Sie können schnell viele USB-Peripheriegeräte über ein einziges Kabel anschließen oder abtrennen. USB Flash-Speicherdisk Eine USB-Flash-Speicherdisk ist ein Datenträger, der 1,44MB Disketten ersetzen kann, und bietet eine Speicherkapazität von bis zu ein paar hundert Megabytes bei höherer Transfergeschwindigkeit und längerer Lebensdauer.

  • Seite 61: Optionale Anschlüsse

    Anhang Optionale Anschlüsse Diese Geräte werden von Drittherstellern angeboten. USB-Tastatur und Maus Eine externe USB-Tastatur macht die Dateneingabe noch bequemer. Die Verwendung einer externen USB-Maus vereinfacht die Windows-Navigation. Beide USB-Geräte können gleichzeitig mit der in den Notebook-PC integrierten Tastatur und Touchpad verwendet werden.

  • Seite 62: Bluetooth-Maus-Einstellung (Optional)

    Anhang Bluetooth Maus-Einstellung (optional) Dieser Vorgang kann zum Hinzufügen der meisten Bluetooth-Geräte unter Windows benutzt werden. 1� Schalten Sie den Wireless-Schalter für Ihr Modell ein, falls erforderlich (siehe Schalter in Abschnitt 3)� 2b� oder doppelklicken Sie auf das Symbol der 2�...
  • Seite 63 Anhang Forts. Bluetooth Maus-Einstellung (optional) 5� Klicken Sie auf Weiter, wenn die Bluetooth-Maus 6� Eine Liste von Bluetooth-Geräten in der Nähe wird bereit ist� angezeigt� Wählen Sie die Bluetooth-Maus und klicken Sie auf Weiter� 8� Warten Sie, während die Bluetooth-Maus 7�...

  • Seite 64: Support-Software

    Anhang Betriebssysteme Dieses Notebook bietet seinen Kunden (je nach Region) u.U. die Wahl eines vorinstallierten Betriebssystems, z.B. Microsoft Windows XP. Auswahl und Sprachen sind regional unterschiedlich. Der Umfang für Hardware- und Software-Support kann vom installierten Betriebssystem abhängig sein. Stabilität und Kompatibilität anderer Betriebssysteme kann nicht garantiert werden. Support-Software Diesem Notebook liegt eine Support-CD mit BIOS, Treibern und Programmen bei, welche Hardwarefunktionen ermöglichen, allgemeine Funktionalität erweitern, bei der...

  • Seite 65: System Bios-Einstellungen

    Anhang System BIOS-Einstellungen Boot Device (Boot-Gerät) 1� Wählen Sie im Boot-Menü die Option Boot Device 2� Wählen Sie ein Element und drücken Sie [Enter], um es Priority. als Gerät festzulegen� Security Setting (Sicherheitseinstellung) 2� Geben Sie ein Passwort ein und drücken Sie auf [Enter]�...
  • Seite 66 Anhang System BIOS-Einstellungen (Forts.) (Forts.) User Access Level (Benutzerzugriffslevel) Password Check (Passwortabfrage) Wählen Sie, ob das Passwort beim Start (Always), oder Wählen Sie das Benutzerzugriffslevel, den der nur beim Öffnen der BIOS-Einstellungen (Setup) abgefragt Passwortbenutzer im BIOS-Setup erhalten soll� werden soll� Save Changes (Änderungen speichern) Sie müssen Ihre Änderungen vor Verlassen des BIOS- Setup speichern, damit sie angewendet werden�...

  • Seite 67: Häufig Auftretende Probleme Und Ihre Lösungen

    2. Entfernen Sie den AKKU nicht, währen das Notebook gerade mit dem Netzteil betrieben wird, um Schäden durch den Stromausfall zu vermeiden. Der ASUS-Akku verfügt über Sicherheitsschaltkreise, die eine Überlastung vermeiden, so dass der Akku nicht beschädigt wird, wenn er bei Netzteilbetrieb im Notebook verbleibt.

  • Seite 68: Hardware-Problem - Problem Beim Ein-/Ausschalten

    Diagnose: 1. Einschalten nur über Akku? (Y = 2, N = 4) 2. Erscheint das BIOS (ASUS Logo)? (Y = 3, N = A) 3. Kann das Betriebssystem laden? (Y = B, N = A) 4. Leuchtet die Anzeige für Adapterstrom auf? (Y = 5, N = C) 5.
  • Seite 69 Software-Problem - von ASUS mitgelieferte Software Beim Einschalten des Notebook-PCs erscheint eine Fehlermeldung “open policy file error”. A. Installieren Sie die neueste Version des “Power4 Gear”-Programms. Sie finden es auf der ASUS- Webseite. Unbekannte Ursache - Blauer Hintergrund mit weißem Text Nach dem Systemstart erscheint ein blauer Bildschirm mit weißem Text.
  • Seite 70 3. Entpacken Sie die BIOS-Datei in einen temporären Ordner (z.B. das Wurzelverzeichnis in C:\) 4. Klicken Sie auf Start | Programme | ASUS Utility | WINFLASH | WINFLASH a. Wählen Sie die neue BIOS-Image-Datei. b. Bestätigen Sie die gewählten BIOS-Daten. Überprüfen Sie Modell, Version und Daten.
  • Seite 71 Anhang Häufig auftretende Probleme und ihre Lösungen (Forts.) Symantec’s Norton Internet Security (NIS) 1. Manchmal zeigt NIS eine Warnmeldung, dass der Trojaner Virus von einer lokalen IP-Adresse gestoppt werden soll. Vermeiden Sie dieses Problem, indem Sie sich vergewissern, dass die Virus-Definitionsdatei die aktuellste ist und sie stets auf dem Laufenden halten . 2. Die Neuinstallation endet beim “Informationsassistenten”, nachdem Norton Antivirus deinstalliert wurde.
  • Seite 72 Anhang Häufig auftretende Probleme und ihre Lösungen (Forts.) 9. Die Windows Firewall muss vor der Installation von “Norton Internet Security” oder “Norton Personal Firewall” ausgeschaltet werden. Gehen Sie folgendermaßen vor: 1. Klicken Sie auf Start und Systemsteuerung. 2. Klicken Sie auf das Symbol Sicherheitscenter. 3. Klicken Sie auf das Symbol der Windows Firewall unterhalb der Statusanzeigen. 4. Klicken Sie auf Inaktiv und dann auf OK. 10.

  • Seite 73: Windows Vista Software-Wiederherstellung

    1. Drücken Sie während des Startvorgangs [F9] (hierzu wird eine Wiederherstellungspartition benötigt) 2. Drücken Sie [Enter], um Windows Setup [EMS Enabled] auszuwählen. 3. Lesen Sie die Information “ASUS Preload Wizard” und klicken Sie auf Next. 4. Wählen Sie eine Partitionsoption und klicken Sie auf Next. Partitionsoptionen: Recover Windows to first partition only. (Windows nur auf erster Partition wiederherstellen.) Diese Option löscht nur die Daten auf der ersten Partition, so dass Sie die anderen Partitionen...
  • Seite 74 WARNUNG: Entfernen Sie während des Wiederherstellungsprozesses nicht die Wiederherstellungs-DVD (es sei denn, Sie werden dazu aufgefordert), da sonst die Partition nicht benutzt werden kann. HINWEIS: Aktuelle Treiberversionen und Anwendungen finden Sie auf www.asus. com. A-16 g3567_m70_u�indb 16 23�04�2008 11:09:23 Uhr Downloaded from www.Manualslib.com...

  • Seite 75: Glossar

    Anhang Glossar ACPI (Advanced Configuration and Power Management Interface) Moderner Standard zur Energieverbrauchreduzierung in Computern. APM (Advanced Power Management) Moderner Standard zur Energieverbrauchreduzierung in Computern. AWG (American Wire Gauge) ANMERKUNG: Diese Tabelle dient nur als allgemeine Referenz und sollte nicht als eine Quelle für den American Wire Gauge Standard angesehen werden, da sie eventuell nicht aktuell bzw.

  • Seite 76: Expresscard

    Anhang Clock Throttling (Taktdrosselung) Eine Chipsatzfunktion, die es ermöglicht, den Prozessortakt bei einem bekannten Arbeitszyklus zu stoppen und zu starten. Taktdrosselung wird zum Energiesparen, zur Temperaturverwaltung und zur Reduzierung der Verarbeitungsgeschwindigkeit verwendet. CPU (Central Processing Unit) Die CPU, manchmal auch der “Prozessor” genannt, agiert als das Gehirn des Computers. Es interpretiert und führt Programmbefehle aus und verarbeitet im Speicher befindliche Daten.

  • Seite 77: Kensington-Schloss

    Anhang Kensington -Schloss ® Mit Kensington (oder kompatiblen)-Schlössern können Sie das Notebook mit Kensington kompatiblen ® ® Notebook-Sicherheitsprodukten abschließen. Diese Sicherheitsprodukte umfassen normalerweise ein Metallkabel und ein Schloss, mit der Sie das Notebook an einem festen Objekt anschließen können. Einige Sicherheitsprodukte können auch einen Bewegungsdetektor umfassen, der bei Bewegung einen Alarm auslöst.
  • Seite 78 Anhang RAM (Random Access Memory) Es gibt unterschiedliche Arten von RAM, wie z. B. DRAM (Dynamic RAM), EDO DRAM (Extended Data Output DRAM) und SDRAM (Synchronous DRAM). ROM (Read Only Memory) ROM ist ein nicht-flüchtiger Speicher, in dem permanente Programme (“Firmware” genannt) verschiedener Computerkomponenten gespeichert werden.

  • Seite 79: Hinweise Und Sicherheitsbestimmungen

    Anhang Hinweise und Sicherheitsbestimmungen DVD-ROM-Laufwerksinformationen Das Notebook wird mit einem optionalen DVD-ROM-Laufwerk oder einem CD-ROM-Laufwerk ausgeliefert. Zur Ansicht von DVD-Titeln müssen Sie Ihre eigene DVD-Software installieren. Außerdem besteht die Möglichkeit, zusammen mit dem Notebook eine optionale DVD-Software zu kaufen. Das DVD-ROM-Laufwerk spielt sowohl CDs als auch DVDs ab.

  • Seite 80: Kompatibilität Des Internen Modems

    Anhang Kompatibilität des internen Modems Das Notebook mit internem Modem entspricht den Regulationen JATE (Japan), FCC (US, Canada, Korea, Taiwan) und CTR21. Das interne Modem wurde in Übereinstimmung mit dem Ratsbeschluss 98/482/EC für paneuropäische Anschlüsse für einzelne Terminals an öffentliche Telefonnetze (PSTN) zugelassen. Aufgrund von Unterschieden zwischen den einzelnen PSTNs verschiedener Länder garantiert diese Zulassung, aber keinen bedingungslos erfolgreichen Betrieb auf jedem PSTN-Netzwerkpunkt.
  • Seite 81 Anhang Kompatibilität des internen Modems (Forts.) Diese Tabelle zeigt die Länder, welche momentan dem CTR21- Standard unterliegen. Land Angewandt Mehr Tests Österreich Nein Belgien Nein Tschechei Nein nicht anwendbar Dänemark Finnland Nein Frankreich Nein Deutschland Nein Griechenland Nein Ungarn Nein nicht anwendbar Island Nein Irland...

  • Seite 82: Aussagen Zur Fcc-Entsprechung

    Anhang Aussagen zur FCC-Entsprechung Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen erfüllt werden: • Dieses Gerät darf keine schädliche Störstrahlung abgeben, und • Dieses Gerät muss für empfangene Störstrahlung unempfindlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen an.

  • Seite 83: Fcc-Sicherheitswarnungen Zur Rf-Aussetzung

    Anhang FCC-Sicherheitswarnungen zur RF-Aussetzung Dieses Gerät entspricht den FCC RF-Aussetzungsbeschränkungen (SAR) in typischen tragbaren Ausstattungen. Um den Beschränkungen zu entsprechen, sollten Sie direkten Kontakt mit der Sendeantenne während der Übertragung vermeiden. Endnutzer müssen die spezifischen Betriebsanleitungen für eine RF-Aussetzung innerhalb der anerkannten Bereiche befolgen. Da dieses Gerät im 5.15 bis 5.25 GHz-Frequenzbereich arbeitet, ist sein Gebrauch auf Innenräume beschränkt;...

  • Seite 84: Wireless-Kanäle In Verschiedenen Regionen

    Anhang Wireless-Kanäle in verschiedenen Regionen N.-Amerika 2.412-2.462 GHz Kanal 01 bis Kanal 11 Japan 2.412-2.484 GHz Kanal 01 bis Kanal 14 Europa ETSI 2.412-2.472 GHz Kanal 01 bis Kanal 13 In Frankreich eingeschränkte Frequenz-Bandbreiten In einigen Teilen Frankreichs wird die Frequenzbandbreite eingeschränkt. In schlimmsten Fällen liegt die maximale Leistung in Innenräumen bei: •...
  • Seite 85 Anhang UL-Sicherheitsanmerkungen Erforderlich für UL 1459 betreffend Telekommunikations (Telefon)-Ausrüstungen, die zum elektrischen Anschluss an ein Telekommunikationsnetzwerk sind und deren Betriebsspannung zur Erde 200V- Spitzenspannung, 300V Spitzen-Spitzenwert und 105V RMS-Spannung nicht übertrifft und in Übereinstimmung mit dem “National Electrical Code” (NFPA 70) installiert sind. Bei der Benutzung des Notebook-Modems sollten immer grundlegende (einschließlich der folgenden) Sicherheitsvorkehrungen beachtet werden, um die Brand-, Elektroschock- und Verletzungsgefahr von Personen zu reduzieren:...

  • Seite 86: Nordic-Vorsichtsmaßnahmen (Für Notebooks Mit Lithium-Ionen-Akku)

    Anhang Nordic-Vorsichtsmaßnahmen (für Notebooks mit Lithium- Ionen-Akku) CAUTION! Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions. (Englisch) ATTENZIONE! Rischio di esplosione della batteria se sostituita in modo errato. Sostituire la batteria con un una di tipo uguale o equivalente consigliata dalla fabbrica.

  • Seite 87: Kundendienstwarnung

    Anhang Sicherheitsinformationen für das optische Laufwerk Laser-Sicherheitsinformationen Interne oder externe optische Laufwerke, die mit diesem Notebook PC verkauft werden, enthalten ein Produkt der Laser Klasse 1. Laser-Klassifizierungen finden Sie im Anhang am Ende dieses Benutzerhandbuches. WARNUNG: Modifikationen oder Vorgehensweisen, die nicht in diesem Benutzerhandbuch beschrieben werden, können zu Belastung durch schädliche Laserstrahlung führen.
  • Seite 88 Anhang CTR 21-Genehmigung (für Notebooks mit eingebautem Modem) Dänisch Niederländisch Englisch Finnisch Französisch Deutsch Griechisch Italienisch Portugiesisch Spanisch Schwedisch A-30 g3567_m70_u�indb 30 23�04�2008 11:10:01 Uhr Downloaded from www.Manualslib.com manuals search engine...
  • Seite 89 Anhang A-31 g3567_m70_u�indb 31 23�04�2008 11:10:02 Uhr Downloaded from www.Manualslib.com manuals search engine...

  • Seite 90: Besitzerinformationen

    Anhang Besitzerinformationen Diese Seite dient zur Niederlegung der Notebook-Information zur zukünftigen Referenz oder für technische Hilfe. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, wenn Sie Passwörter eingetragen haben. Besitzer: ____________________________________ Telefonnummer: ______________ Hersteller: _________________ Modell: ___________ Seriennummer: ______________ Bildschirmgröße: ________ Auflösung: ___________ Speichergröße: ______________ Händler: _____________________ Ort: ______________ Kaufdatum: ______________ Hersteller der Festplatte: ______________________________ Größe: ______________...

  • Seite 91: Eingeschränkte Haftbarkeit

    Schäden am Grundeigentum und am Sachvermögen oder anderen tatsächlichen und direkten Schäden, die aufgrund von Auslassung oder Verrichtung gesetzlicher Pflichten gemäß dieser Garantieerklärung erfolgen. ASUS ist nur für verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen.
