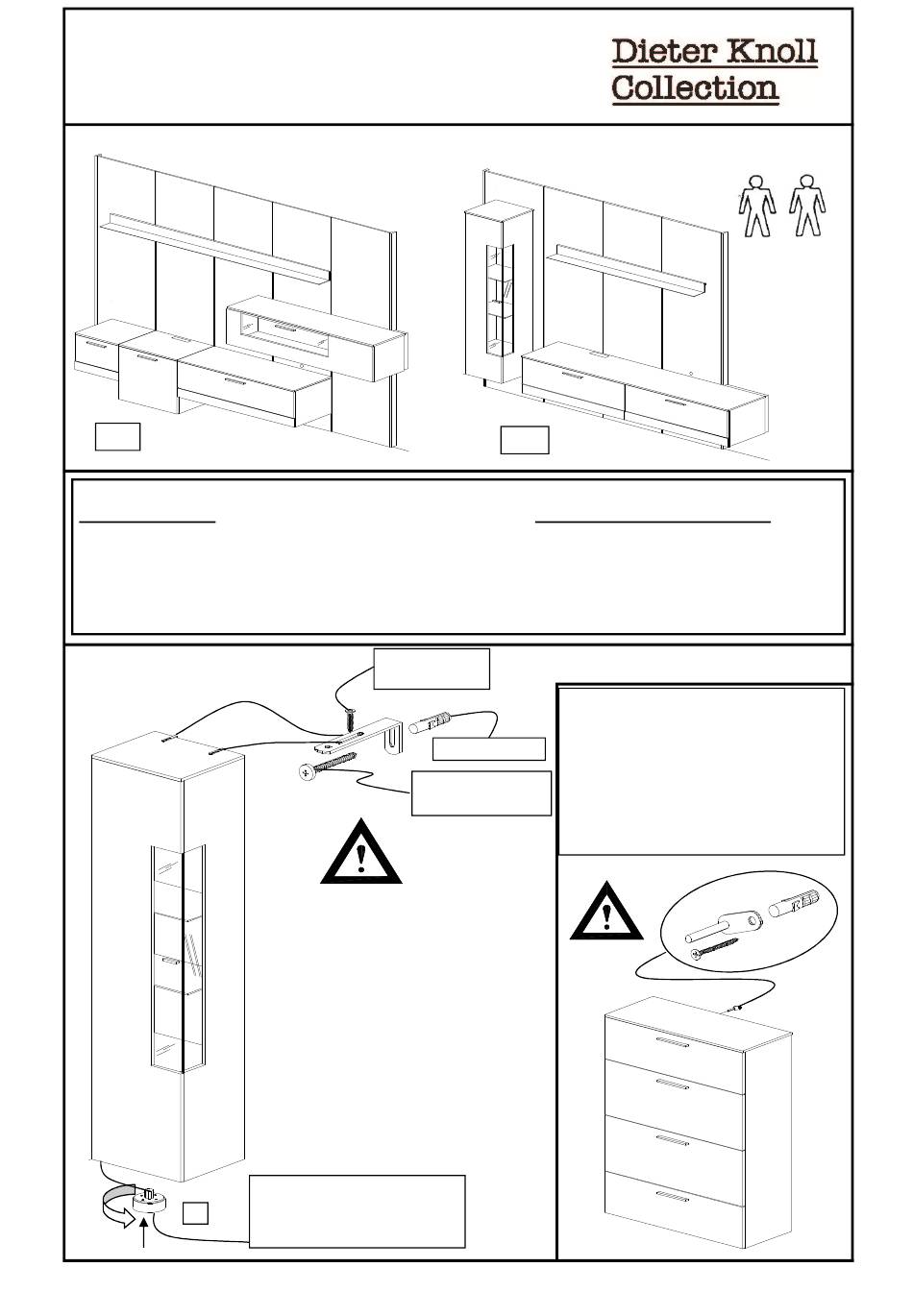

Montage TERAMO
Bild 1 Beispielwände
TM1
Achtung!
Hängeelemente exakt nach Vorgabe montieren!
Alle kippgefährdete Elemente mit den mitgelieferten
Kippsicherungen befestigen!
Bild 2, Kippsicherungen montieren!
+/-
. Montage TM allg. ab R5593.xlsx
Rundkopf-
schraube 4x17
Zylinderkopf-
schraube 5,5x70
Niveliergleiter in die
vorgesehenen Bohrungen
eindrücken und Schränke
ausrichten
TM3
Bitte beachten!
Bei allen U-Schränken 5R+ 7R, wird ein
Befestigungswinkel mit Metallzapfen als
Kippsicherung montiert. Hierbei wird
Dübel Ø 8mm
eine Senkschraube 5x60mm und ein
Kunststoffdübel Durchm. 8mm
verwendet. Nur bei Schrägmontage
deckt die 13mm Abdeckplatte den
Beschlag ab.
20.03.2020/EFF
qualifiziertes
Fachpersonal
Seite 1/22
Werbung
Verwandte Anleitungen für Dieter Knoll Collection TERAMO
Inhaltszusammenfassung für Dieter Knoll Collection TERAMO
- Seite 1 Montage TERAMO Bild 1 Beispielwände qualifiziertes Fachpersonal Achtung! Bitte beachten! Hängeelemente exakt nach Vorgabe montieren! Alle kippgefährdete Elemente mit den mitgelieferten Kippsicherungen befestigen! Bild 2, Kippsicherungen montieren! Rundkopf- schraube 4x17 Bei allen U-Schränken 5R+ 7R, wird ein Befestigungswinkel mit Metallzapfen als Kippsicherung montiert.
- Seite 2 Bild 3, Wandleisten bohren Justierschraube 6x100 ZWP12-5 + Dübel 8mm Höchster Punkt am Fußboden ermitteln! Montagebeginn am höchsten Punkt! Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen. Bild 4, linkes Wandpaneel einhängen 2x Verbindungsblech mit Liko 3,5x 20mm an Leisten befestigen!
- Seite 3 Bild 5, Wandpaneele einhängen Reihenfolge der Fugenfeder Wandpaneele beachten! einschieben ZWP12-5 Nr. 1 bis Nr. 5 Wandpaneel einhängen+ seitlilch anschieben Neigung Wandpaneel durch drehen einstellen! Mehrfachsteckdose+ TV-Kabel vom Kunden über Höhe Wandpaneel mit die Kabeldose anschliessen! Gabelschlüssel SW 8 einstellen Bild 6, Abschlußleisten montieren Fuge 4mm beachten!
- Seite 4 Bild 7, Hängebeschläge am Wandpaneel montieren 4x Tellerschraube Bohrungen für LED- 5x 20 mm an markierten Beleuchtungskabel Punkten befestigen Tellerschraube 5x20mm + Wandschienen 2 Stück WP5-L (links) Tellerschrauben 5x 20mm 3 Stück WP5-R (rechts) +3x Trägerplatte an markierten Punkten an markierten Punkten befestigen befestigen Bild 8, Füllstollen montieren...
- Seite 5 Bild 9, LED am HK2-Schrank montieren Bei KD-Wunsch LED-Beleuchtung aufkleben (selbstklebend), bei Bedarf ablängen z. B. 450mm und beidseitig Zugentlastung mit Liko 3x 13mm montieren! LED-Leuchte nur bei KD-Wunsch "LN130" (125cm), "LN49" (45cm) Kabel mit Kabelclip befestigen+ Beleuchtungskabel in Korpus verlegen! Korpus für Verkabelung Niveliergleiter in die...
- Seite 6 Bild 11, Winkelbord+ Schränke einhängen Justierung Neigung Wandpaneel mit Wandpaneele Gabelschlüssel SW 8 einstellen obere Justierschraube = Tiefenverstellung untere Justierschraube = Höhenverstellung Schränke verbinden Befestigung Abdeckplatten 13mm an markierten Punkten von innen! Verbindungsschraube Senkschraube 4x 27mm M4x 28 mit Hülsenmutter und Abdeck-Kappen in Korpusfarbe Justierung der Hängeschränke -...
- Seite 7 Bild 12, Wandleisten bohren Justierschraube 6x100 + Dübel 8mm ZWP12-4 Höchster Punkt am Fußboden ermitteln! Montagebeginn am höchsten Punkt! Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen. Bild 13, linkes Wandpaneel einhängen 2x Verbindungsblech mit Liko 3,5x 20mm an ZWP12-4...
- Seite 8 Bild 14, Wandpaneele einhängen Fugenfeder einschieben ZWP12-4 Wandpaneel einhängen+ seitlilch Reihenfolge der Wandpaneele beachten! Nr. 1 bis Nr. 4 Neigung Wandpaneel durch drehen einstellen! Höhe Wandpaneel mit Gabelschlüssel SW 8 einstellen Mehrfachsteckdose+ TV-Kabel vom Kunden über die Kabeldose anschliessen! Bild 15, Abschlußleisten montieren Fuge 4mm beachten! ZWP12-4...
- Seite 9 Bild 16, Hängebeschläge am Wandpaneel montieren Tellerschraube 5x20 + U-Scheibe 15mm 3x Tellerschraube + Wanschiene 5x 20mm an markierten Punkten befestigen Bohrungen für LED- Beleuchtungskabel Tellerschraube 5x20mm + Wandschienen 2 Stück WP5-L (links) 4 Stück WP5-R (rechts) an markierten Punkten befestigen Bild 17, Füllstollen montieren Senkkopfschraube 6x 120...
- Seite 10 Bild 18, LED am HK2-Schrank montieren LED-Leuchte nur bei KD-Wunsch "LN114" (110cm) Kabel mit Kabelclip befestigen+ Beleuchtungskabel in Korpus verlegen! Bei KD-Wunsch LED-Beleuchtung aufkleben (selbstklebend), bei Bedarf ablängen z. B. 450mm und beidseitig Zugentlastung mit Liko 3x 13mm montieren! Bild 19, Verkabelung (Schnitt-Zg.) IRWP= Infrarotrepeater Empfänger im Wandpaneel außen...
- Seite 11 Bild 20, Winkelbord+ Schränke einhängen Justierung obere Justierschraube = Wandpaneele Tiefenverstellung untere Justierschraube = Höhenverstellung Neigung Wandpaneel mit Gabelschlüssel SW 8 einstellen Schränke verbinden Verbindungsschraube M4x 28 mit Hülsenmutter Befestigung Abdeckplatten 13mm an markierten Punkten von innen! Senkschraube 4x 27mm Justierung der Hängeschränke - und Abdeck-Kappen Achtung!! Von oben...
- Seite 12 Bild 21, Wandleisten bohren TM41 ZWP8-1 Justierschraube 6x100 + Dübel 8mm Höchster Punkt am Fußboden ermitteln! Montagebeginn am höchsten Punkt! Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen. Bild 22, linkes Wandpaneel einhängen TM41 2x Verbindungsblech...
- Seite 13 Bild 23, Wandpaneele einhängen Fugenfeder TM41 einschieben ZWP8-1 Wandpaneel einhängen+ seitlilch Neigung Wandpaneel durch drehen einstellen! Höhe Wandpaneel mit Gabelschlüssel SW 8 einstellen Reihenfolge der Wandpaneele beachten! Nr. 1 bis Nr. 3 Bild 24, Abschlußleisten montieren TM41 Fuge 4mm ZWP8-1 beachten! Bei Bedarf Kabel für LED-Beleuchtung...
- Seite 14 Bild 25, Falzleiste+ Füllstollen montieren TM41 Falzleiste 190mm Senkkopfschraube 6x 120 + 2x Seko-Schraube + Dübel 8x 120mm an 4,5x 35mm markierten Punkten bohren! Füllstollen FU7-16 unten bündig mit Abschlußleiste setzen! Bild 26, LED am Regal montieren TM41 Regal "RG55-33" (aus Stahl) LED-Beleuchtung aufkleben...
- Seite 15 Bild 27, Regal am Wandpaneel montieren TM41 Zylinderschraube M6x 8mm für Höhenverstellung Ruko-Schraube 3,5x 17mm Aushängsicherung! Bild 28 Befestigung TM41 Abdeckplatten 13mm an markierten Punkten von innen! Senkschraube 4x 27mm und Abdeck-Kappen in Korpusfarbe Bei allen U-Schränken 5R+ 7R, wird ein Befestigungswinkel mit Metallzapfen als Kippsicherung montiert.
