Bringen Sie die Erweiterungsbox weder in noch an oder auf
einem Chiller an.
Die Erweiterungsbox nicht so installieren, dass sie direktem
Sonnenlicht ausgesetzt ist. Durch die Sonneneinstrahlung kann
sich die Temperatur im Inneren stark erhöhen, was sich
nachteilig auf die Haltbarkeit und den Betrieb auswirken kann.
Wählen Sie für die Installation einen ebenen und stabilen
Untergrund.
Lassen Sie genügend Platz vor der Box, um spätere
Wartungsarbeiten zu ermöglichen.
M
I
ECHANISCHE
NSTALLATION
Die Erweiterungsbox muss so installiert werden, dass die
elektrischen Anschlusskabel von unten in die Box gehen.
1
Öffnen Sie die Abdeckung der Erweiterungsbox.
2
Öffnen Sie die benötigten Durchbruchöffnungen.
3
Befestigen Sie die Erweiterungsbox mit ihren Aufhängungen
an/auf der vorgesehenen Montagefläche.
Verwenden Sie 4 Schrauben (für Bohrungen mit einem Ø von
5 mm).
4
Für die Elektroverkabelung: siehe Kapitel
Elektrokabel" auf Seite
2.
5
Schrauben Sie die Schraubenmuttern so ein, dass der Ring
jeweils außerhalb der Erweiterungsbox ist (siehe Zeichnung in
Kapitel
"Bezeichnungen und Funktionen von Teilen" auf Seite
6
Schrauben Sie nach der Installation die Abdeckung mit allen
5 Schrauben fest, damit sie fest schließt und die Erweiterungs-
box wasserdicht ist.
V
E
ERLEGEN DER
LEKTROKABEL
Bei der festen Verkabelung muss ein Hauptschalter oder
ein anderer Schaltmechanismus installiert sein, bei dem
beim Abschalten alle Pole getrennt werden. Die Installation
muss den geltenden örtlichen und nationalen Vorschriften
und Gesetzen entsprechen.
Alle vor Ort vorgenommenen Verkabelungen und die
verwendeten Materialien müssen von einem zugelassenen
Elektriker installiert werden, den jeweiligen europäischen
und nationalen Vorschriften entsprechend.
Die Verkabelung muss gemäß des mitgelieferten Elektro-
schaltplans und gemäß der nachfolgenden Instruktionen
erfolgen.
Es dürfen nur Kupferleitungen verwendet werden.
Es muss ein Haupt- bzw. Schutzschalter installiert werden, mit
dem die Stromzufuhr des gesamten Systems abgeschaltet
werden kann.
Vorsichtsmaßnahmen
Verwenden Sie nur Kabel, die den Spezifikationen entsprechen, und
schließen Sie sie korrekt an den Anschlussklemmen an. Verlegen Sie
die Kabel übersichtlich in der Weise, dass andere Komponenten nicht
verdeckt oder blockiert werden. Fehlerhaft verlegte Anschlüsse
können zu Überhitzung und schlimmstenfalls zu Stromschlag und
Feuer führen.
EKLONPG + EKBNPG
Gateway Erweiterungsbox
4PW40333-1A

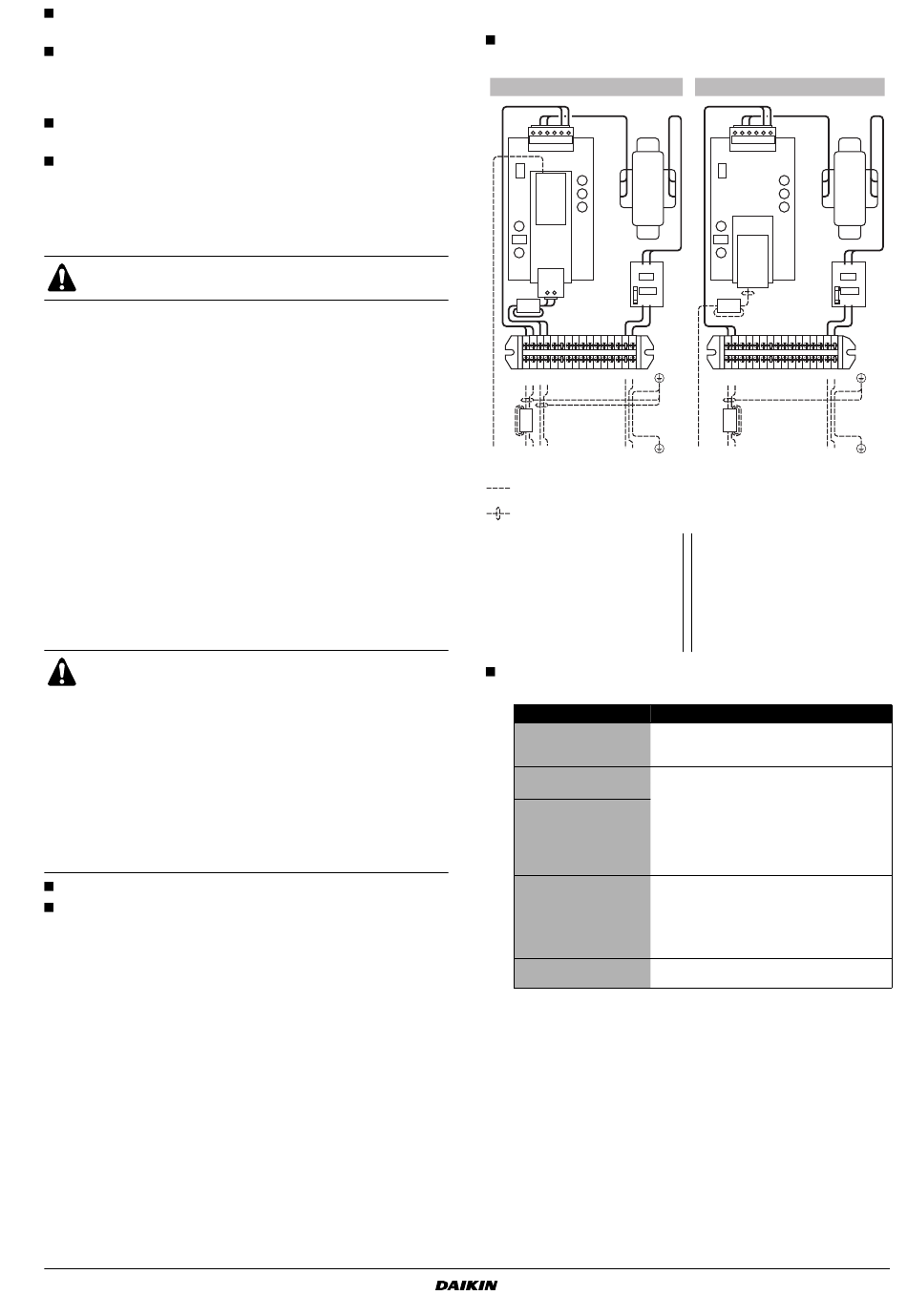

Anschließen der Kabel
Schließen Sie die Kabel gemäß Schaltplan und der folgenden
Abbildung an die dafür vorgesehenen Klemmen an.
FG
V3C
RS485 LON WORKS
– +
V2C
"Verlegen der
1
2 3
Verkabelung vor Ort
1).
Abgeschirmte Verkabelung vor Ort
1
Ethernet 10/100Base-T
Anschluss für PC-Konfiguration
2
RS485 Modbus Anschluss
3
LonWorks
4
Stromversorgung (V2C-
Ferritkern: Kabelwindungen
1 mal)
Schließen Sie die Kabel gemäß den Spezifikationen in der
Tabelle unten an.
Anschluss an
LonWorks
PC-Konfiguration
BACnet/IP
Kommunikation
RS485 Modbus
Anschluss
Stromversorgung
EKLONPG
– +
– +
GND
POWER
RS485
L N
1 2
4
1
1
®
Anschluss
2
3
®
Netzwerk
LonWorks
(abgeschirmt, Abschirmung mit Erde
verbinden)
Bei Verwendung eines Hubs benutzen Sie ein
Ethernet 10/100Base-T Straight-Through
Kabel (bauseitig zu liefern). (nur bei
EKBNPG: abgeschirmt)
Bei direkter Kommunikationsverbindung
benutzen Sie ein Ethernet 10/100Base-T
Crossover Kabel (bauseitig zu liefern).
(nur bei EKBNPG: abgeschirmt)
Verwenden Sie eine 2-Draht-Leitung mit dem
Querschnitt 0,75~1,25 mm
gemessen vom Gateway bis zum letzten
Gerät in der Reihe (+/– Polarität) maximal
500 m lang sein (abgeschirmt, Abschirmung
mit Erde verbinden).
Verwenden Sie ein 2-poliges Kabel +
Erdleitung; Erdung vornehmen.
EKBNPG
– +
– +
FG
GND
POWER
RS485
V1C
RS485
L N
– +
V2C
2
3
Ethernet 10/100Base-T
BACnet/IP
Anschluss für
-
Kommunikation und für PC-
Konfiguration (V1C-Ferritkern:
Kabelwindungen 1 mal)
RS485 Modbus Anschluss
Stromversorgung (V2C-Ferritkern:
Kabelwindungen 1 mal)
®
Netzwerk-Kabel, keine Polarität
2
. Diese darf
Installationsanleitung
