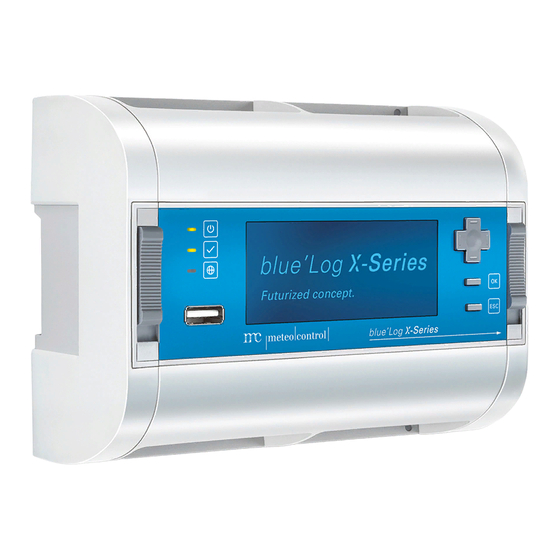

meteocontrol BLUE’LOG X-Serie Schnellstartanleitung
Verwandte Anleitungen für meteocontrol BLUE’LOG X-Serie
Inhaltszusammenfassung für meteocontrol BLUE’LOG X-Serie

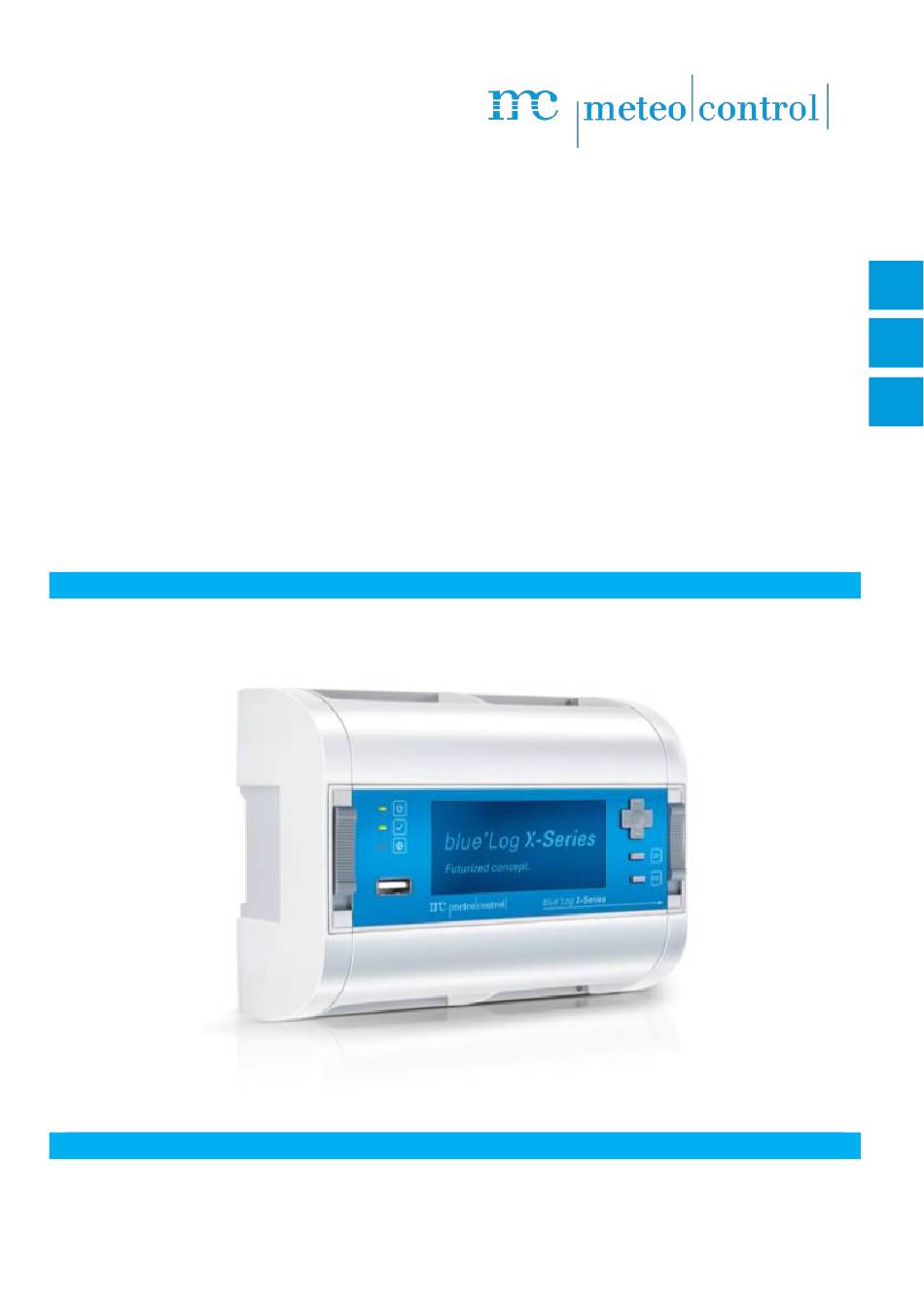

- Seite 1 BLUE’LOG XM / XC Quick Start Guide Schnellstartanleitung Guide de démarrage rapide Version 20201109...
- Seite 10 GERÄTEÜBERSICHT LED: Status Spannungs- ⑭ (13) Bus-Terminierung von versorgung LED: Geräte Status (14) Schnittstelle: RS485-2 Spannungsausgang: LED: Online Status (15) 24 V / 500 mA Spannungsversorgung: USB-Buchse (16) 24 V Steuerkreuz (17) Digitaleingang (4x) OK-Taster (18) Schnittstelle: CAN Bus-Terminierung von ⑱ ESC-Taster (19) Display...
-
Seite 11: Montage Auf Der Hutschiene
MONTAGE AUF DER HUTSCHIENE blue’Log XM / XC Gerät andrücken Hutschienen Verrastungsnase ausgefahren Verriegelung geöffnet (Position: Verriegelung geschlossen unten) (Position: oben) Oberkante Hutschiene WANDMONTAGE Zwei Schrauben im Abstand von 80 mm in der Wand befestigen. Gerät in die rückseitigen Einlässe einhängen. Gerät nach unten schieben und auf korrekten Sitz prüfen. -
Seite 12: Blue Erweiterung (Mx-Module)
Anleitung jeweiligen MX-Moduls unter im Bereich „Photovoltaik Monitoring - https://www.meteocontrol.com/service/downloads/ Produkte“. SPANNUNGSVERSORGUNG Die Stromaufnahme des blue’Log muss durch einen entsprechenden energiebegrenzten Stromkreis eingeschränkt werden. Ebenfalls möglich ist die Verwendung einer DC- Stromquelle mit begrenzter Leistung. Die Spannungsversorgung des blue’Log muss folgende Vorgaben einhalten: Geräteschutz... - Seite 13 STATUS-LEDS Bedeutung der LED’s auf der Frontseite des blue’Logs: Symbol Bedeutung blue‘Log wird mit Spannung versorgt Grün: Aus: Keine Spannungsversorgung Grün: System erfolgreich geladen, Normalbetrieb Orange: System läuft hoch, Bootphase Rot: System im Fehlerfall Grün: Mit VCOM verbunden Orange: Verbindungsaufbau zum VCOM Rot: Keine Verbindung zum VCOM KONFIGURATION BLUE’LOG –...
-
Seite 14: Werkseinstellungen
Display WERKSEINSTELLUNGEN Durch Drücken der ESC-Taste für 5s können Sie das blue’Log auf die Werkseinstellungen zurücksetzen. Nach den 5s erscheint eine Sicherheitsabfrage im Display, die Sie mit OK bestätigen müssen. Nachdem Reset wird das blue’Log neugestartet. KONFIGURATION BLUE’OG – WEBOBERFLÄCHE Browser Anmeldung Um sich mit Ihrem blue’Log zu verbinden, geben Sie in die Adresszeile Ihres Internetbrowsers die blue’Log IP-Adresse ein. - Seite 15 Der Assistent kann jederzeit beendet und wieder gestartet werden. Support Zugang Der Support Zugang ist im Auslieferungszustand deaktiviert. Wenn Sie den Zugang nicht aktivieren, kann meteocontrol im Servicefall nicht auf das Gerät zugreifen. Sie können die Einstellungen später im Menu „System – Benutzer“ jederzeit ändern. Firmware-Update und Zeitzone Bei der ersten Inbetriebnahme sollten Sie überprüfen, ob...
-
Seite 16: Verbindung Zum Vcom - Registrierung
VERBINDUNG ZUM VCOM – REGISTRIERUNG Um eine Verbindung zum VCOM herzustellen, muss zuerst eine Anlage im VCOM angelegt werden. Danach haben Sie zwei Möglichkeiten der Registrierung: Über Web-Oberfläche blue’Log Über den VCOM Web-Oberfläche blue’Log Im Menü „PV-Anlage – VCOM“ müssen Sie Anlagenschlüssel (z.B. WTTRY), VCOM Benutzername und Passwort angeben und mit Klick auf „Registrierung“... -
Seite 17: Sicherheitshinweise
SICHERHEITSHINWEISE Personal : Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch eine Elektrofachkraft erfolgen. Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnisse der einschlägigen Normen und Bestimmungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen und mögliche Gefahren selbstständig zu erkennen und zu vermeiden.
