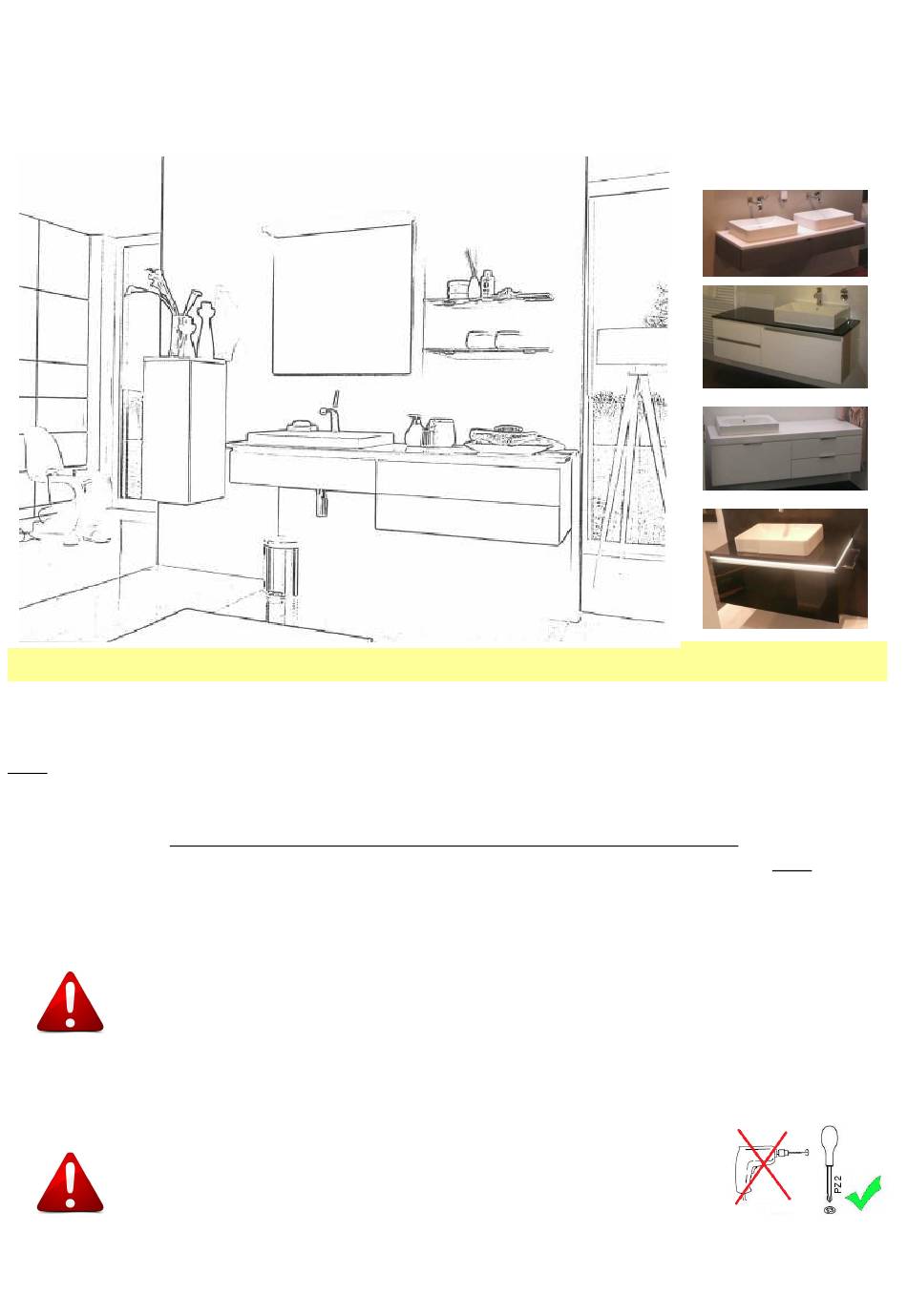

Montageanleitung
optional: mit Waschtisch-Unterschrank und/oder Unterschrank
optional: mit LED-Beleuchtung unterhalb der Konsolenplatte
! Wichtig ! für die Montage
Für die Montage an festem Mauerwerk, wie z. B. Kalksandstein, wurden Dübel und Schrauben beigelegt. Für
Trockenmauerwerk, Gipskartonplatten und ähnliche Materialien werden Spezialdübel benötigt. Diese gehören
nicht zu unserem Lieferumfang.
Bitte berücksichtigen Sie, dass bei der fachgerechten Montage unbedingt darauf zu achten ist, dass Ihre STS-
Badmöbelschränke lotrecht, waagerecht und spannungsfrei an der Wand befestigt sind! Im Falle von
unebenen Wänden muss zur spannungsfreien Montage Ausgleichsmaterial (im Lieferumfang nicht enthalten)
hinterlegt werden. Sofern dies gewährleistet ist, müssen vorhandene Schubladen und/oder Auszüge
entsprechend der baulichen Situation nachjustiert werden.
Der Elektroanschluss ist nur von einem Fachmann unter Berücksichtigung der
VDE 0100, Teil 701, durchzuführen.
Bei einer Vorwandmontage sollten die Maßbereiche großzügig verstärkt werden. Im Zuge der technischen
Weiterentwicklung behalten wir uns Material- und Konstruktionsänderungen ohne Ankündigung vor, ebenso
Irrtümer.
Die manuelle Einstellung resp. Nachjustierung darf ausschließlich
nur mit einem Handschraubendreher PZ 2 erfolgen!
QMF Nr.: 1 – 229 Revision 1 vom 30.08.2018
STS-Acryl-Verbundplatten CRYSTAL
Maßangaben = Ca.-Werte
Beispiele:
Seite 1 / 12
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für STS CRYSTAL
- Seite 1 Trockenmauerwerk, Gipskartonplatten und ähnliche Materialien werden Spezialdübel benötigt. Diese gehören nicht zu unserem Lieferumfang. Bitte berücksichtigen Sie, dass bei der fachgerechten Montage unbedingt darauf zu achten ist, dass Ihre STS- Badmöbelschränke lotrecht, waagerecht und spannungsfrei an der Wand befestigt sind! Im Falle von unebenen Wänden muss zur spannungsfreien Montage Ausgleichsmaterial (im Lieferumfang nicht enthalten)
-
Seite 2: Montagemaße Von Waschtisch-Unterschränken
Montageanleitung STS-Acryl-Verbundplatten CRYSTAL optional: mit Waschtisch-Unterschrank und/oder Unterschrank optional: mit LED-Beleuchtung unterhalb der Konsolenplatte Montagemaße von Waschtisch-Unterschränken Besonderheit: mit Schrankaufhänger Scarpi-4 Die folgenden Schrankaufhänger sind werkseitig bereits an den Korpus-Innenseiten des Waschtisch- Unterschrankes resp. Unterschrankes vormontiert. Abbildung Einsatz Befestigungsmaterial 2 Stk. Schraubhaken ( Schrankaufhänger... -
Seite 3: Waschtisch-Unterschrank Mit 1 Auszug Optional: Mit 1 Innenschublade
Montageanleitung STS-Acryl-Verbundplatten CRYSTAL optional: mit Waschtisch-Unterschrank und/oder Unterschrank optional: mit LED-Beleuchtung unterhalb der Konsolenplatte Waschtisch-Unterschrank mit 1 Auszug optional: mit 1 Innenschublade Höhe: 400 mm Tiefe: 545 mm STS- Schrank- Bohrabstand Montagemaße Bestellcode Außenbreite aus der Mitte OWEZ540 / 499 mm... -
Seite 4: Montagemaße Von Unterschränken
Montageanleitung STS-Acryl-Verbundplatten CRYSTAL optional: mit Waschtisch-Unterschrank und/oder Unterschrank optional: mit LED-Beleuchtung unterhalb der Konsolenplatte Montagemaße von Unterschränken Besonderheit: mit Schrankaufhänger Scarpi-4 Unterschrank mit 2 Schubladen Höhe: 400 mm Tiefe: 545 mm STS- Schrank- Bohrabstand Montagemaße Bestellcode Außenbreite aus der Mitte... -
Seite 5: Waschtisch-Unterschrank Mit 1 Schublade
Montageanleitung STS-Acryl-Verbundplatten CRYSTAL optional: mit Waschtisch-Unterschrank und/oder Unterschrank optional: mit LED-Beleuchtung unterhalb der Konsolenplatte Montagemaße von Waschtisch-Unterschränken Besonderheit: mit Winkelkonsolen Die folgenden Winkelkonsolen sind werkseitig bereits an den Korpus-Innenseiten des Waschtisch- Unterschrankes resp. Unterschrankes vormontiert. Abbildung Einsatz Befestigungsmaterial Winkelkonsolen Waschtisch- 4 Stk. -
Seite 6: Unterschrank Mit 1 Schublade
Montageanleitung STS-Acryl-Verbundplatten CRYSTAL optional: mit Waschtisch-Unterschrank und/oder Unterschrank optional: mit LED-Beleuchtung unterhalb der Konsolenplatte Montagemaße von Unterschränken Besonderheit: mit Winkelkonsole Unterschrank mit 1 Schublade Höhe: 200 mm Tiefe: 545 mm STS- Schrank- Bohrabstand Bestellcode Außenbreite aus der Mitte Montagemaße OUS420... - Seite 7 Montageanleitung STS-Acryl-Verbundplatten CRYSTAL optional: mit Waschtisch-Unterschrank und/oder Unterschrank optional: mit LED-Beleuchtung unterhalb der Konsolenplatte 1.a. Waschtisch-Unterschrank/Unterschrank mit Schrankaufhänger (Montagemaße siehe Seite 2 bis 4) Mit einem Bohrer (Ø 8 mm) ca. 60 mm tief in die Wand bohren. Die Dübel einklopfen und die Schraubhaken bis auf 5 mm eindrehen.
- Seite 8 Montageanleitung STS-Acryl-Verbundplatten CRYSTAL optional: mit Waschtisch-Unterschrank und/oder Unterschrank optional: mit LED-Beleuchtung unterhalb der Konsolenplatte 1.b. Waschtisch-Unterschrank/Unterschrank mit Winkelkonsolen Montagemaße siehe Seite 5 bis 6 1. Mit einem Bohrer (Ø 10 mm) ca. 60 mm tief in die Wand bohren und die Dübel einklopfen.
-
Seite 9: Montage Der Led-Beleuchtung
Waschtisch-Unterschrank und/oder Unterschrank optional: mit LED-Beleuchtung unterhalb der Konsolenplatte 2. Montage der LED-Beleuchtung (unterhalb der Acryl-Verbundplatten CRYSTAL) Auf der LED-Beleuchtung ist werkseitig ein doppelseitiges Klebeband angebracht, damit die LED-Beleuchtung auf die Unterseite der Acryl-Verbundplatte vermittelt aufgeklebt werden kann. -
Seite 10: Montage Der Konsolen Für Acryl-Verbundplatten Crystal
Wasserwaage im hinteren Bereich auf den/die zuvor ausgerichtete Korpus(e) auf und zeichnen Sie sich mit einem Bleistift eine Hilfslinie über die gesamte Breite an die Wand ein. Die Platzierung der einzelnen Winkelkonsolen entnehmen Sie bitte aus der auftragsbezogenen STS-Kunden-Freigabe- zeichnung, die der Acryl-Verbundplatte CRYSTAL beigelegt wurde. Bestellcode:... -
Seite 11: Neigungsverstellung Der Winkelkonsolen (Sts-Bestellcode: Owkm)
Montageanleitung STS-Acryl-Verbundplatten CRYSTAL optional: mit Waschtisch-Unterschrank und/oder Unterschrank optional: mit LED-Beleuchtung unterhalb der Konsolenplatte Neigungsverstellung der Winkelkonsolen (STS-Bestellcode: OWKM) Prüfen, ob die Konsole waagerecht ist und ggf. mit den Stellschrauben nachjustieren (max. 3 Grad = 32 mm). QMF Nr.: 1 – 229 Revision 1 vom 30.08.2018 Maßangaben = Ca.-Werte... -
Seite 12: Montage Der Eckverbinder
Setzen Sie nun die vor Beginn der Montage demontierten Schubladen und/oder Auszüge in Ihren Unterschrank ein. Siehe hierzu den separat beiliegenden Montage-/Bedienungshinweis zum Schubkastensystem! STS Stefan Schmitz GmbH & Co. KG Hövelhofer Str. 59 33129 Delbrück – Ostenland Telefon: 0 52 57 / 5 09 – 0 Fax: 0 52 57 / 50 9 –...
