1. INTROdUCTION
The Manfrotto 521SB Splitter Box allows you to use two Manfrotto LANC Remote
Control units with a single video camera, enabling you to use one remote to control
zoom and the other to keep focus.
2. PACKAGE CONTENTS
Please verify that you received following items:
- Splitter box
- LANC cable
- This manual

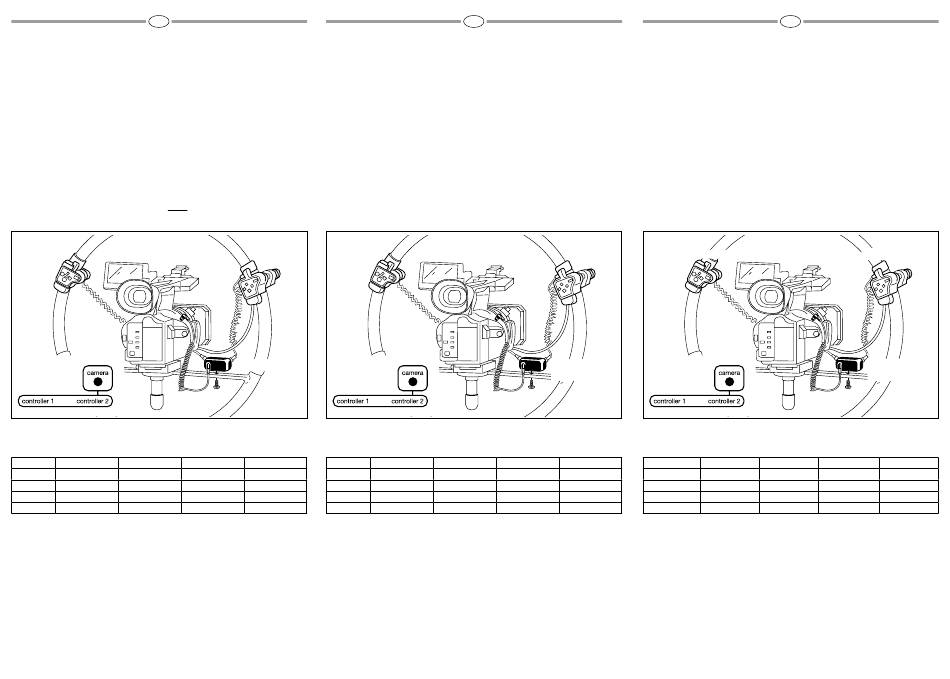

3. SET-UP (see picture below)
- You may fix the splitter box by means of supplied screw.
- Plug LANC controllers into splitter box 2.5 mm jacks described as "Controller 1"
and "Controller 2"
- Connect splitter box to a video camera by means of supplied LANC cable
- Switch the camera on. The red LED will illuminate indicating that it is powered
from the camera. You may now start using two controllers at the same time.
Please note, the camera can only process one LANC command at a time, so it
is not possible to zoom and focus at the exact same time. Whichever command
has higher priority (defined in LANC protocol) will be activated.
controller 1
camera
Note! Splitter box will work only with Manfrotto LANC controllers used in
combination as shown in the table below.
Controller 522/522C
523
521
522/522C
Not compatible
Not compatible Not compatible
523
Compatible
Compatible
521
Compatible
521PRO
Note - One of the controllers must be manufactured with serial number greater
1
than: 003928.
WARNING!
- Never use splitter box with other controllers than listed in table above! Manfrotto
controllers are specifically designed to work with splitter box. Connecting
different controllers may result in undefined behavior and can lead to damage.
- Never connect two video cameras to one splitter box as it may lead to
permanent camera damage!
dISCLAIMER
The information contained in this document is subject to change without notice.
Manfrotto makes no warranty and shall not be liable for any errors on information
contained in this document. LANC stands for Local Application Control Bus System
and is a trade mark of SONY corp.
1. INTROdUZIONE
Il Manfrotto 521SB Splitter Box (sdoppiatore) consente di usare due controlli
remoti Manfrotto LANC con un'unica videocamera, in modo da utilizzarne uno per
comandare lo zoom e l'altro per la messa a fuoco.
2. CONTENUTO dELLA CONFEZIONE
Verificare che la confezione comprenda le seguenti parti:
- Sdoppiatore
- Cavo LANC
- Questo manuale
3. PREPARAZIONE (VEdERE LA FIGURA dI SEGUITO)
- Lo sdoppiatore può essere fissato con la vite in dotazione.
- Collegare i controlli remoti LANC descritti come "Controllo 1" e "Controllo 2" alle
prese da 2,5 mm dello sdoppiatore.
- Collegare lo sdoppiatore ad una videocamera tramite il cavo LANC in dotazione.
- Accendere la videocamera. Il LED rosso si accende per indicare l'alimentazione
da parte della videocamera. Ora è possibile iniziare ad utilizzare in contemporanea
i due controlli remoti. Va notato che la videocamera può eseguire un solo
comando LANC alla volta, per cui non è possibile zoomare e mettere a fuoco
esattamente nello stesso momento. Sarà attivato il comando che ha la priorità in
un dato istante (definito dal protocollo LANC).
controller 2
controllo 1
splitter box
Nota importante! Lo sdoppiatore accetta soltanto le combinazioni di controlli LANC
Manfrotto riportate nella seguente tabella.
521PRO
Controller 522/522C
Not compatible
522/522C
Non compatibile Non compatibile Non compatibile Non compatibile
Compatible
523
521
1
Compatible
1
Compatible
1
521PRO
Nota: Uno dei controlli deve essere stato prodotto con numero di serie superiore
1
a: 003928.
AVVERTENZA!
- Non utilizzare lo sdoppiatore con controlli diversi da quelli riportati in tabella!
I controlli remoti Manfrotto sono appositamente progettati per operare con lo
sdoppiatore. L'impiego di controlli di altro tipo può portare a comportamenti
imprevedibili e danni.
- Non collegare mai due videocamere ad un unico sdoppiatore, perché si
potrebbero avere danni permanenti alle videocamere!
LIBERATORIA
Le informazioni riportate in questo documento sono soggette a variazioni senza
preavviso. Manfrotto non rilascia garanzie e non accetta responsabilità riguardo
a possibili errori nelle informazioni riportate in questo documento. LANC significa
Local Application Control Bus System ed è un marchio di fabbrica di SONY Corp.
I
controllo 2
camera
splitter box
(sdoppiatore)
523
521
521PRO
Compatibile
Compatibile
Compatibile
Compatibile
1
Compatibile
1
Compatibile
1
F
1. INTROdUCTION
Le boîtier de dérivation ("Splitter Box") 521SB de Manfrotto vous permet d'utiliser
deux télécommandes LANC avec une seule caméra, l'une pour le contrôle exclusif
du zoom et l'autre pour le contrôle de la mise au point, par exemple.
2. CONTENU dE L'EMBALLAGE
Vérifiez que vous êtes bien en possession des articles suivants :
- Boîtier de dérivation
- Câble LANC
- La présente notice d'utilisation
3. INSTALLATION (VOIR ILLUSTRATION CI-dESSOUS)
- Vous pouvez fixer le boîtier de dérivation à un support à l'aide de la vis fournie.
- Branchez les télécommandes LANC dans les prises jack de 2,5 mm du boîtier de
dérivation (prises "Controller 1" et "Controller 2").
- Connectez le boîtier de dérivation à une caméra à l'aide du câble LANC fourni.
- Allumez la caméra. Le voyant lumineux rouge s'allume sur le boîtier, indiquant que
la caméra est en marche. Vous pouvez alors utiliser les deux télécommandes.
Veuillez noter que la caméra ne peut gérer qu'une commande LANC à la fois : il
n'est donc pas possible de zoomer et de faire une mise au point simultanément.
La commande prioritaire (selon le protocole LANC) sera exécutée en premier.
télécommande 1
camera
Remarque : le boîtier de dérivation ne fonctionne qu'avec des télécommandes
LANC Manfrotto compatibles (voir tableau ci-après).
Télécommande 522/522C
523
521
522/522C
Non compatible Non compatible Non compatible Non compatible
523
Compatible
Compatible
521
Compatible
521PRO
Remarque: L'une des télécommandes doit avoir un numéro de série supérieur à 003928.
1
AVERTISSEMENT :
- N'utilisez jamais ce boîtier de dérivation avec d'autres télécommandes que
celles indiquées dans le tableau ci-dessus! Les télécommandes Manfrotto
sont spécialement conçues pour fonctionner avec ce boîtier de dérivation. Si
vous tentez de connecter d'autres télécommandes, vous vous exposez à des
dysfonctionnements et des dégâts matériels.
- Ne connectez jamais deux caméras à un boîtier de dérivation; cela risquerait
d'endommager gravement les caméras.
AVIS dE NON RESPONSABILITÉ
Les informations contenues dans le présent document peuvent être sujettes à
modification sans avis préalable. Manfrotto exclut toute garantie et responsabilité en ce
qui concerne les erreurs relatives aux informations contenues dans ce document. LANC
signifie Local Application Control Bus System et est une marque de SONY Corp.
télécommande 2
boîtier de
dérivation
521PRO
Compatible
1
Compatible
1
Compatible
1
