Verwandte Anleitungen für Der Holzwurm Westerwald 300

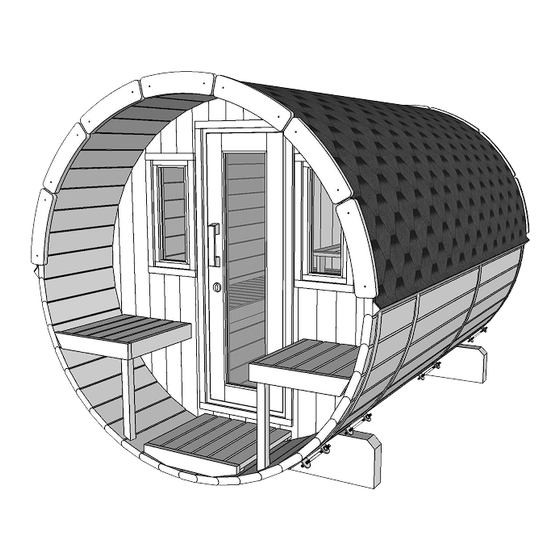

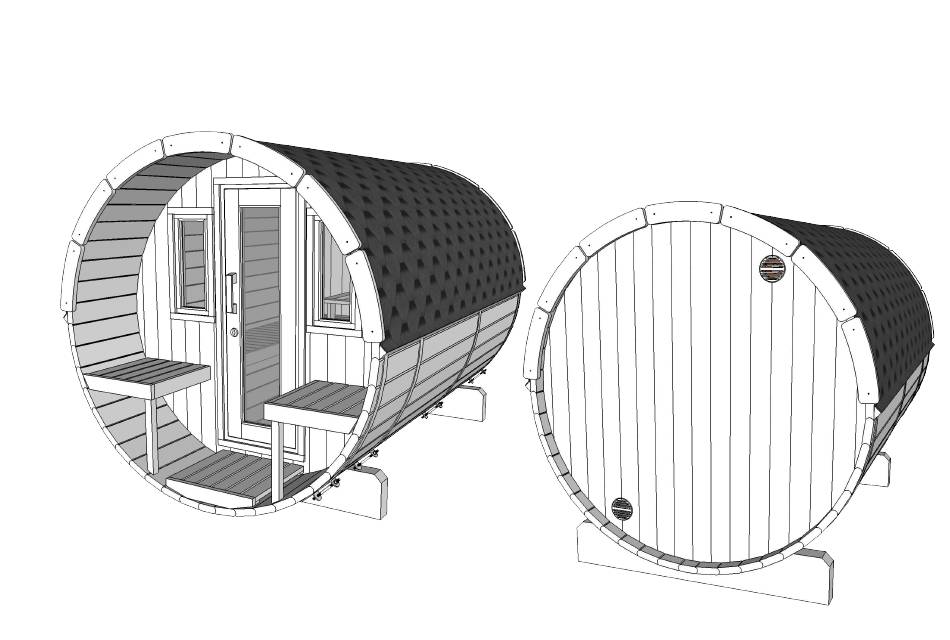

Inhaltszusammenfassung für Der Holzwurm Westerwald 300
- Seite 1 Sauna 300, Ø200...
- Seite 2 Stückliste Nr. 1 SAUNA 300, Ø200...
- Seite 3 Stückliste Nr. 2 SAUNA 300, Ø200 x4 pkg. x160 ~1kg...
- Seite 4 Sauna 300, D 200 mm=mm 2xDET 1 1600 2xDET A...
- Seite 5 Sauna 300, D 200 4 x DET 3a 4 x DET 3b 2x M 1x DET 2...
- Seite 6 Sauna 300, D 200 16x M...
- Seite 7 Sauna 300, D 200 2xDET P Bohren Sie 4 Löcher in DET 2 Ø10 mm 90°...
- Seite 8 Sauna 300, D 200 3x I Rückwand 3x I Rückwand Vorderwand Vorderwand...
- Seite 9 Sauna 300, D 200 4x H Wichtig! Pfeil nach unten ~7mm Wichtig! Abstand halten! Keine Lücke lassen,falls Sauna aus Thermoholz ist.
- Seite 10 Sauna 300, D 200 Siehe Seite 6A 20xH 11x DET 3b 16xH 10x DET 3a 16xH 8x DET 3a 8x DET 3b...
- Seite 11 Sauna 300, D 200 Holzleim Benutzen Sie zwischen den Brettern Holzleim DET 6b 6xH(M) Wichtig!!! DET 6a...
- Seite 12 Sauna 300, D 200 2xDET B ~100mm ~600mm Die Schrauben entfernen DET E DET D Wichtig! Wenn Sie eine DET C Saunafass aus Thermoholz 2xDET B haben, bitte die Schrauben nicht entfernen! Achtung!!! Bei der Montage und bei der Pflege/Nachspannen der Gewindestangen, ist die Gewindestange mit Öl Die Schrauben ( W44 oder Würth HPS1400) zu ölen.
- Seite 13 Sauna 300, D 200 min. 65mm. x+10mm x+10mm DET 8 Die gezeigten Bretter bitte entfernen Die gezeigten Beachten Sie beim Bretter bitte Schneiden die Leitlinien entfernen...
- Seite 14 Sauna 300, D 200 20x J 4x DET 8a 4x DET 8b Benutzen Sie eine Wasserwaage bei dem Fenster Einbau. NB! Fenster von 2x DET 8 Innen einbauen! 20x J Die Schrauben in jedem Brett horizontal festschrauben.
- Seite 15 Sauna 300, D 200 1xDET G 3x K 1xDET F 3x K 2xDET F 3x K 3x K...
- Seite 16 Sauna 300, D 200 2xDET 10 2xDET 9 2xDET 9 12x H...
- Seite 17 Sauna 300, D 200 4xDET 11 4x M Bitte bohren Sie Ø4mm 4x H 4x H Löcher vor dem festschrauben ~770...
- Seite 18 Sauna 300, D 200 1xDET 13 Mineritplatte (Minerit LW) 1x DET 12 Mineritplatte (Minerit LW) 1xDET 18 2x H 1xDET 14 9x I(K) 3x DET L NB! Wenn Sie eine Elektroofen haben, DET 13 direkt an der Wand befestigen ohne DET L. Dann benutzen Sie die Schrauben K.
- Seite 19 Sauna 300, D 200 NB! Bitte bohren Sie 4mm 4x DET 15 4x H Löcher vor dem festschrauben 2X DET 16 1xDET 17 nötig ist, schneiden Deteile passende Grösse 2x I NB: Platz für Sauna Ofen 6x H...
- Seite 20 Sauna 300, D 200 2xDET 19 2x M Benutzen Sie eine 2xDET 20 Wasserwaage bei dem Tür Einbau. NB! Tür von Innen einbauen! Die Schrauben in jedem Brett horizontal 1xDET 7 festschrauben. 14x J 2xDET 7a 2xDET 7b 18x J...
- Seite 21 Sauna 300, D 200 4x M 3x H 3x H 12x H 2xDET 21...
- Seite 22 Sauna 300, D 200 DET N NB! Schindelmontage bei extra Leitung anschauen! DET O DET N Schneide Abschneiden. Schindel und verwende es bei andere Hälfte.
- Seite 23 Sauna 300, D 200 7x DET 22 14x H 7x DET 22 14x H Entfernen DET A...
