1/2" IG
Verbundrohr 16 mm
A
B
C
D
E
Planungs-, Montage- und Installations-
anleitung für Anschluss der
Verbindungsleitungen von oben

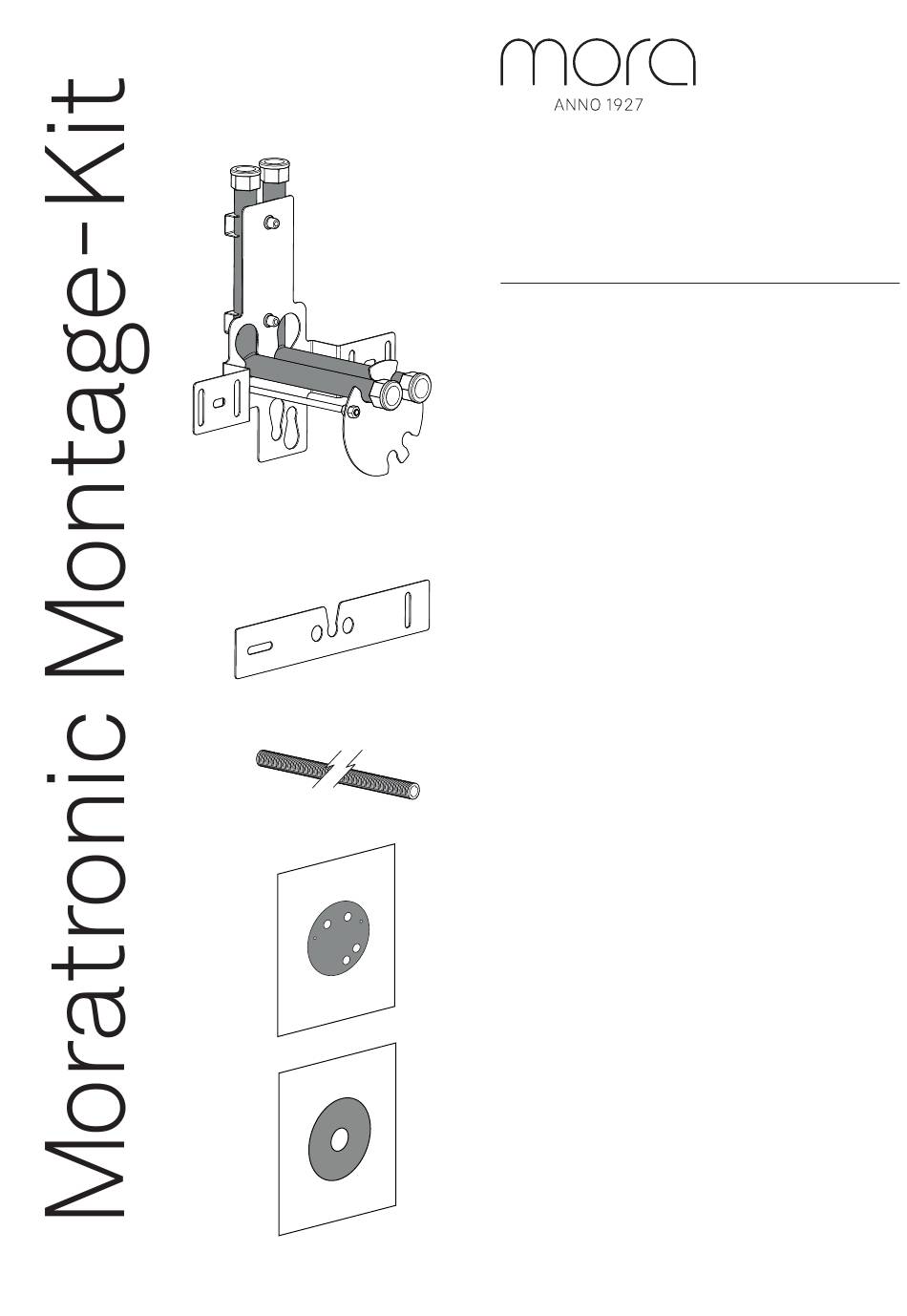

Alle Teile im Überblick
Montage-Kit für Unterputzmontage
Duschkopf Moratronic Compact
Montageplatte
Rippenrohr für Kabelverbindung vom
Duschkopf zum Drucksensor
Dichtungsvlies Montagekit
Dichtungsvlies Rippenrohr
Werbung
Inhaltszusammenfassung für Mora Moratronic Compact
- Seite 1 1/2” IG Planungs-, Montage- und Installations- Verbundrohr 16 mm anleitung für Anschluss der Verbindungsleitungen von oben Alle Teile im Überblick Montage-Kit für Unterputzmontage Duschkopf Moratronic Compact Montageplatte Rippenrohr für Kabelverbindung vom Duschkopf zum Drucksensor Dichtungsvlies Montagekit Dichtungsvlies Rippenrohr...
- Seite 2 1. Schritt Planung und Montagevorbereitung Empfohlene Montagehöhe (Bohrlöcher) 2.250 2150- mm, +/- 100 mm über Oberkante des fertigen ±5° 2350 mm Fußbodens. OKFF Achtung Montagemaß muß mit dem Bauherren abgestimmt werden. max. 50 mm Maximale Stärke des Wandaufbaus inklusive Fliesenbett und Fliese 50 mm. 6 0 m m 6 0 m m Abmessungen Mauerschlitz...
- Seite 3 2. Schritt Einbau des Montage-Kits Einbau des Montage-Kits (A) in den Mauerschlitz Anbindung an die Versorgungsleitungen Rohrabstand 40 mm (siehe auch Bild 4) Fixierung des Leerrohres (C) für Anschluss Drucksensor (siehe auch Bild 5) Fixierung des zusätzlichen Leerrohres für Netzstromversorgung (siehe auch Bild 6) 4 0 m m 1 2 0 m Anbindung an die Versorgungsleitungen...
- Seite 4 Fixierung des Leerrohres (C) für Anschluss Drucksensor m a x . 1 1 0 0 Fixierung des bauseitigen Leerrohres für Netzstromversorgung Spannungsverteilerbox (MA 729497) sowie zusätzliches Leerrohr nicht im Lieferumfang enthalten...
-
Seite 5: Schritt Wichtige Hinweise Für Den Fliesenleger
3. Schritt Wichtige Hinweise für den Fliesenleger Einarbeitung der Dichtvliese in die bauwerksseitige Dichtebene Wichtig: Bis an die Rohrleitung heranfliesen, damit der Duschkopf den Installationsbereich vollständig abdeckt Achtung: Es wird keine Rosette verwendet Achtung: Fixierplatte nicht entfernen... - Seite 6 Achtung: Maße genau einhalten Achtung: rechtwinklig ablängen und entgraten! Ausschreibungstext: Montage-Kit zur Montage des Thermostat-Brau se kopfes Moratronic Compact in massivem Mauerwerk sowie in Tro cken bau-Ständerwerk. Bestehend aus: • Verbundrohr 16 mm mit Dämmschlauch 4 mm ummantelt. Angepresste Gewindefittinge ½“ zum Anschluss an die Kalt- u.
