Belimo R2015-S1 Technische Daten Und Installationshinweise Seite 2

R2..-S..
Sicherheitshinweise
Produktmerkmale
Wirkungsweise
Zubehör
Elektrisches Zubehör
Mechanisches Zubehör
Installationshinweise
Empfohlene Einbaulagen
Anforderungen Wasserqualität
2
Auf/Zu-Kugelhahn, 2-Weg, Innengewinde
• Das Ventil ist für die Anwendung in stationären Heizungs-, Lüftungs- und
!
Klimaanlagen konzipiert und darf nicht für Anwendungen ausserhalb des
spezifizierten Einsatzbereiches, insbesondere nicht in Flugzeugen und jeglichen
anderen Fortbewegungsmitteln zu Luft, verwendet werden.
• Die Installation hat durch autorisiertes Fachpersonal zu erfolgen. Hierbei sind die
gesetzlichen und behördlichen Vorschriften einzuhalten.
• Das Ventil enthält keine durch den Anwender austauschbare oder reparierbare
Teile.
• Das Ventil darf nicht als Haushaltmüll entsorgt werden. Die örtliche und aktuell
gültige Gesetzgebung ist zu beachten.
• Bei der Bestimmung des Durchflusskennwertes von Regelgeräten sind die
anerkannten Richtlinien zu beachten.
Der Auf/Zu-Kugelhahn wird über einen Drehantrieb verstellt. Der Drehantrieb wird über
ein Auf/Zu-Signal angeschlossen. Der Kugelhahn öffnet gegen den Uhrzeigersinn und
schliesst im Uhrzeigersinn.
Beschreibung
Spindelheizung DN 15...50 (20 W)
Beschreibung
Rohrverschraubung für Kugelhahn DN 15 Rp 1/2"
Rohrverschraubung für Kugelhahn DN 20 Rp 3/4"
Rohrverschraubung für Kugelhahn DN 25 Rp 1"
Rohrverschraubung für Kugelhahn DN 32 Rp 1 1/4"
Rohrverschraubung für Kugelhahn DN 40 Rp 1 1/2"
Rohrverschraubung für Kugelhahn DN 50 Rp 2"
Ventilhalsverlängerung für Kugelhahn DN 15...50

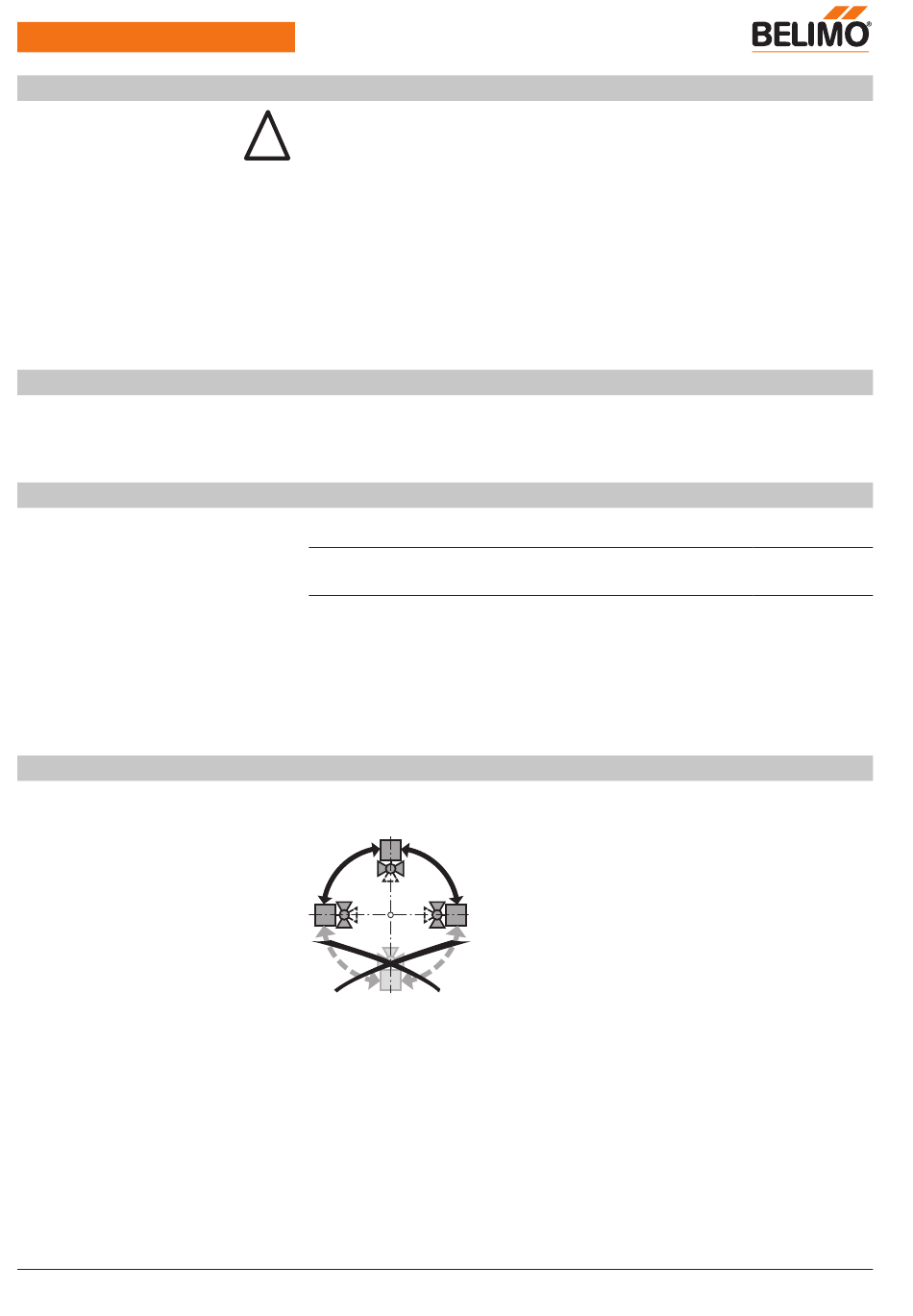

Der Kugelhahn kann stehend bis liegend eingebaut werden. Es ist nicht zulässig, den
Kugelhahn hängend, d.h. mit der Spindel nach unten zeigend, einzubauen.
90°
Die Bestimmungen gemäss VDI 2035 bezüglich Wasserqualität sind einzuhalten.
Belimo Ventile sind Regelorgane. Damit diese die Regelaufgaben auch
längerfristig erfüllen können, sind sie frei von Feststoffen (z.B. Schweissperlen bei
Montagearbeiten) zu halten. Der Einbau entsprechend geeigneter Schmutzfänger wird
empfohlen.
R2..-S.. • de-ch • 2019-11-28 • Änderung vorbehalten
90°
Typ
ZR24-2
Typ
ZR2315
ZR2320
ZR2325
ZR2332
ZR2340
ZR2350
ZR-EXT-01
