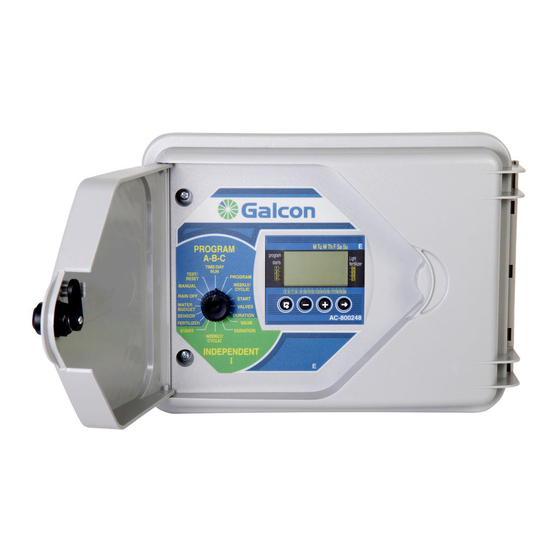

Elektrisches Steuergerät mit erweiterter Computerunterstützung Installations- und Bedienungsanleitung Steuergerät Modell 800248 – Betreibt 1-24 Ventile + Hauptventil oder -pumpe Steuergerät Modell 800244 – Betreibt 1-4 Ventile + Hauptventil oder -pumpe...
Erweiterte Programmierung • Programmspeichersicherung für 20 Jahre (Batterien sind unnötig) Düngerzusatz Der Sensor • Absicherung der Uhrenfunktion anhand einer 9V Batterie (nicht Das Gartenbeleuchtungsprogramm enthalten) Das Wasserbudget Die „Rain off“-Funktion • Galcon Garantie und Service Die „Manual“-Funktion Die „Test“-Funktion Die „Reset“-Funktion...
Inhaltsverzeichnis Vorbereitung Vorbereitung der Installation 1. Das Steuergerät an die Ventile anschließen Das Steuergerät ist dafür vorgesehen, handelsüb- Instandhaltung liche Elektroventile von bis zu 24V Wechselstrom 1. Batteriewarnmeldung 2,2 W zu betreiben. Die Ventile werden nicht zusam- 2. Leistungswarnmeldung men mit dem Steuergerät geliefert. 3.
Installations- und Verkabelungsanleitung Installations- und Verkabelungsanleitung ACHTUNG! 1. Die Installation des Steuergeräts Es wird empfohlen, das Steuergerät an Bringen Sie das Steuergerät an der Wand oder in einem Gehäuse an, indem Sie es mit drei Schrauben einem zugänglichen Ort und auf Augenhöhe durch die vorgesehenen Löcher befestigen (2).
Installations- und Verkabelungsanleitung Installations- und Verkabelungsanleitung 2. Ein 4-Ventilmodul hinzufügen oder austauschen 3. Solenoidkabel anschließen Achtung: Module können nur beim AC-800248 Modell hinzugefügt oder ausgetauscht werden. Um ein 4-Ventilmodul hinzuzufügen oder auszutauschen, müssen die folgenden Schritte durchgeführt werden: Allgemeines Drehen Sie den Wählschalter in die TEST/RESET- Ziehen Sie die Schrauben an der Vorderseite des Zwei Kabel, identisch in Farbe und Polarität, sind an jeden Solenoid angeschlossen.
Seite 6
Installations- und Verkabelungsanleitung Installations- und Verkabelungsanleitung Das Verlängerungskabel anschließen Öffnen Sie das Anzeigefeld des Steuergeräts, indem Sie die Verschlussschrauben auf der linken Seite lösen (Siehe Schaubild). Führen Sie das Kabel durch den großen Kabelschutz ein (4). Verbinden Sie die Litzen mit der Klemm- leiste.
Installations- und Verkabelungsanleitung Installations- und Verkabelungsanleitung 4. Das Steuergerät an eine Wechselstromspannungsquelle anschließen 5. Den Sensor anschließen (Optional) Wenn Sie einen internen Transformator verwenden, muss der Litzendurchmesser mindestens 0,7 mm Schließen Sie die Kabellitzen des Sensors an die oberste Klemmleiste, gekennzeichnet mit SNSR (G + S), an. betragen.
Das Steuergerät programmieren Das Steuergerät programmieren 1. Allgemeine Informationen Das AC-24 Steuergerät ermöglicht zwei Arten der Bewässerungsprogrammierung: • Bewässerungsprogrammierung für eine Ventilgruppe • Bewässerungsprogrammierung für Einzelventile Weitere Optionen: • Gartenbeleuchtung • Düngerprogrammierung für jedes Ventil Bewässerungsprogrammierung für eine Ventilgruppe: Drei Programme (A, B und C) können eingestellt werden. Bei jedem einzelnen Programm müssen die Bewässerungstage für alle mit der Programmgruppe verbun- denen Ventile festgelegt werden.
Die Ventilgruppenbewässerung programmieren Die Ventilgruppenbewässerung programmieren Wie angegeben, erlaubt das Steuergerät zwei Arten der Ventilprogrammierung: Die Programme A, B und C – Programmierung für eine Gruppe von Ventilen. Das Independent I Programm – Unterschiedliche Programmierung für jedes Ventil einzeln. Für eine Beschreibung dieses Programms siehe Seite 21.
Die Ventilgruppenbewässerung programmieren Die Ventilgruppenbewässerung programmieren 2. Zyklische Bewässerungsprogrammierung Das Steuergerät wird so programmiert, dass es das gewählte Programm in einem festgelegten Zeitzyklus ausführt. Der Zyklus kann auf 1-30 Tage eingestellt werden. Die Zykluszeit ist identisch für alle Ventile, die dem gewählten Programm zugeordnet sind.
Seite 11
Die Ventilgruppenbewässerung programmieren Die Ventilgruppenbewässerung programmieren 3. Ventil(e) für eine Ventilgruppe (A, B oder C) auswählen 4. Die Bewässerungsdauer für jedes Ventil festlegen Wählen Sie in dieser Betriebsart aus, welche Ventile dem gewählten Programm zugeordnet werden sollen. Die Bewässerungsdauer kann für jedes Ventil mit einer Minute bis zu 9 Stunden (8:59) festgelegt werden. Bis zu 24 Ventile können für ein bestimmtes Programm ausgewählt werden.
Das Steuergerät für ein einzelnes Ventil Das Steuergerät für ein einzelnes Ventil programmieren – Independent I Programm programmieren – Independent I Programm Das Steuergerät für ein einzelnes Ventil programmieren – Independent I Programm festlegen (Independent I Programm) 2. Die Bewässerungsdauer Wählen Sie zunächst das gewünschte Ventil und fahren Sie dann mit der Bewässerungsprogrammierung folgendermaßen fort: Die Bewässerungsdauer kann für jedes Ventil mit einer Minute bis zu 9 Stunden (8:59) festgelegt werden.
Das Steuergerät für ein einzelnes Ventil Das Steuergerät für ein einzelnes Ventil programmieren – Independent I Programm programmieren – Independent I Programm 3. Bewässerung nach Wochentagen Die Startzeit für ein wöchentliches Bewässerungsprogramm festlegen Bewässerungstage auswählen In dieser Betriebsart können Sie bis zu vier verschiedene Startzeiten für eine 24-Stundenperiode program- mieren.
Das Steuergerät für ein einzelnes Ventil Erweiterte Programmierung programmieren – Independent I Programm 4. Zyklische Bewässerungsprogrammierung In dieser Betriebsart wird das Steuergerät dazu programmiert, das gewählte Ventil in einem festgelegten Zeitzyklus in Betrieb zu setzen. Der Zyklus kann auf 1-30 Tage eingestellt werden. Auswahl der Zykluszeit - Drehen Sie den Wählschalter in die WEEKLY/CYCLE-Position (im „Independent Program I“-Bereich) •...
Erweiterte Programmierung Erweiterte Programmierung 2. Der Sensor 3. Das Gartenbeleuchtungsprogramm Die Funktion des Sensors besteht im Schließen des ihm zugeordneten Ventils entsprechend der relevanten Die Gartenbeleuchtung kann nur mittels wöchentlichen Programms betrieben werden. Bedingungen, z.B. Regen, Temperatur und Feuchtigkeit. Wenn der Sensor in Betrieb ist, verhindert er das Die Gartenbeleuchtung ist ein separates Programm.
Erweiterte Programmierung Erweiterte Programmierung 4. Das Wasserbudget Die programmierte Bewässerungsdauer kann für alle Ventile verlängert oder verkürzt werden, indem man 5. Die „Rain off“-Funktion einen Prozentwert für die Dauer festlegt. Dies kann anhand der folgenden zwei Alternativen deaktiviert Diese Funktion wird verwendet, um die Bewässerung einiger oder aller Ventile vorübergehend zu unter- werden: brechen, zum Beispiel wenn es regnet.
Erweiterte Programmierung Erweiterte Programmierung 7. Die „Test“-Funktion Ventile erscheinen, und das Symbol von Ventil 1 Drehen Sie den Wählschalter in die TEST/RESET- blinkt. Position. • Verwenden Sie die Taste, um das zu über- Einen Reihentest der programmierten Ventile prüfende Ventil auszuwählen (das Symbol des durchführen gewählten Ventils blinkt jetzt).
Instandhaltung Instandhaltung 1. Batteriewarnmeldung 5. Störungsbehebung – Ermittlung und Reparatur Kurz bevor die Batterie leer ist, erscheint ein Batteriesymbol im Anzeigefeld. Die Batterie sollte so bald wie möglich ausgetauscht werden. Die Batterie fungiert nur als Stromreserve für die Uhr. Das Pro- Problem Ursache Reparatur...
Seite 19
Zubehör Zubehör ¾-Zoll Ventil und 24V Wechselstrom-Solenoid 1-Zoll Ventil und 24V Wechselstrom-Solenoid 1 ½-Zoll Ventil und 24V Wechselstrom-Solenoid 2-Zoll Ventil und 24V Wechselstrom-Solenoid 24 V Wechselstrom / 230 Transformator 2-adriges Ventilkontrollkabel (50 Meter-Rolle) 6-adriges Ventilkontrollkabel (50 Meter-Rolle) 8-adriges Ventilkontrollkabel (50 Meter-Rolle) 12-adriges Ventilkontrollkabel (50 Meter-Rolle) Sensor Gerät mit vier Stationen...
