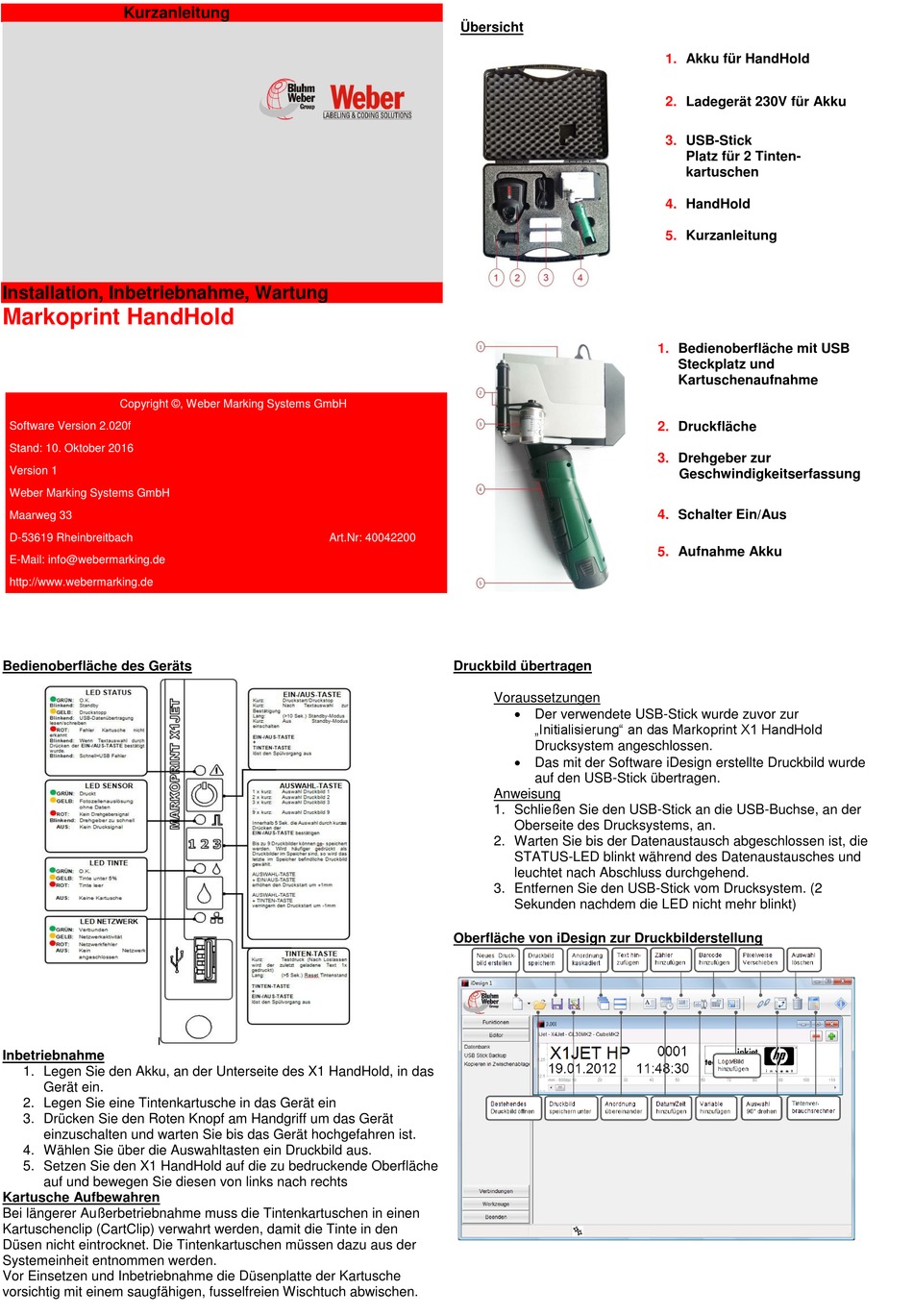

Weber 40042200 Kurzanleitung

Kurzanleitung
Installation, Inbetriebnahme, Wartung

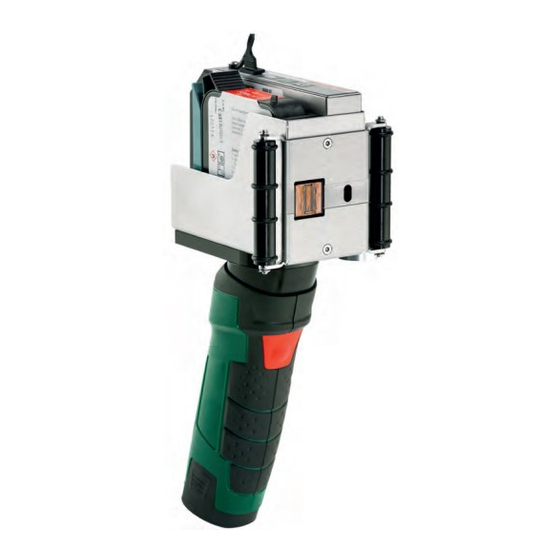

Markoprint HandHold
Copyright ©, Weber Marking Systems GmbH
Software Version 2.020f
Stand: 10. Oktober 2016
Version 1
Weber Marking Systems GmbH
Maarweg 33
D-53619 Rheinbreitbach
E-Mail: info@webermarking.de
http://www.webermarking.de
Bedienoberfläche des Geräts
Inbetriebnahme
1. Legen Sie den Akku, an der Unterseite des X1 HandHold, in das
Gerät ein.
2. Legen Sie eine Tintenkartusche in das Gerät ein
3. Drücken Sie den Roten Knopf am Handgriff um das Gerät
einzuschalten und warten Sie bis das Gerät hochgefahren ist.
4. Wählen Sie über die Auswahltasten ein Druckbild aus.
5. Setzen Sie den X1 HandHold auf die zu bedruckende Oberfläche
auf und bewegen Sie diesen von links nach rechts
Kartusche Aufbewahren
Bei längerer Außerbetriebnahme muss die Tintenkartuschen in einen
Kartuschenclip (CartClip) verwahrt werden, damit die Tinte in den
Düsen nicht eintrocknet. Die Tintenkartuschen müssen dazu aus der
Systemeinheit entnommen werden.
Vor Einsetzen und Inbetriebnahme die Düsenplatte der Kartusche
vorsichtig mit einem saugfähigen, fusselfreien Wischtuch abwischen.
Übersicht
Art.Nr: 40042200
Druckbild übertragen
Voraussetzungen
Anweisung
1. Schließen Sie den USB-Stick an die USB-Buchse, an der
2. Warten Sie bis der Datenaustausch abgeschlossen ist, die
3. Entfernen Sie den USB-Stick vom Drucksystem. (2
Oberfläche von iDesign zur Druckbilderstellung
1.
2.
3.
4.
5.
1. Bedienoberfläche mit USB
Steckplatz und
Kartuschenaufnahme
2. Druckfläche
3. Drehgeber zur
Geschwindigkeitserfassung
4. Schalter Ein/Aus
5. Aufnahme Akku
 Der verwendete USB-Stick wurde zuvor zur
„Initialisierung" an das Markoprint X1 HandHold
Drucksystem angeschlossen.
 Das mit der Software iDesign erstellte Druckbild wurde
auf den USB-Stick übertragen.
Oberseite des Drucksystems, an.
STATUS-LED blinkt während des Datenaustausches und
leuchtet nach Abschluss durchgehend.
Sekunden nachdem die LED nicht mehr blinkt)
Akku für HandHold
Ladegerät 230V für Akku
USB-Stick
Platz für 2 Tinten-
kartuschen
HandHold
Kurzanleitung
