Inhaltszusammenfassung für Samson TROVIS I/O
- Seite 1 KURZANLEITUNG KA 5500-Z (TV-SK 4000203360) TROVIS I/O Ausgabe August 2020...
- Seite 2 Hinweise zur vorliegenden Kurzanleitung Diese Kurzanleitung leitet zur sicheren Montage und Bedienung an. Die Hinweise und An- weisungen dieser Kurzanleitung sind verbindlich für den Umgang mit SAMSON-Geräten. Î Für die sichere und sachgerechte Anwendung diese Kurzanleitung vor Gebrauch sorgfäl- tig lesen und für späteres Nachschlagen aufbewahren.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gewährleistung .....................4 Sicherheitshinweise ..................4 Anwendung ....................5 Installation ....................6 Montage .......................7 Elektrischer Anschluss ...................10 Anzeige ......................12 Technische Daten ..................14 Entsorgung....................15 Zertifikate ....................16 KA 5500-Z... -
Seite 4: Gewährleistung
Gewährleistung 1 Gewährleistung Wir entwickeln unsere Produkte ständig weiter und behalten uns deshalb das Recht vor, je- derzeit und ohne vorherige Ankündigung Änderungen an den Produkten vorzunehmen. Wir übernehmen keine Gewähr für die Richtigkeit oder Vollständigkeit dieser Bedienungsan- leitung. Es wird keine Haftung dafür übernommen, dass der Käufer die Produkte für einen bestimmten Verwendungszweck einsetzen kann. -
Seite 5: Anwendung
Anwendung 3 Anwendung Das TROVIS I/O dient der Erweiterung von Heizungsreglern TROVIS 5578 ab Firmwa- re-Version V2.50 um einen Regelkreis. Das Gerät erhält vom Regler über den Gerätebus Betriebs- und Konfi gurationsvorgaben, misst selbst die an den Analogeingängen angeschlossenen Sensoren und führt die Regelung nach Messgröße, Regelparameter und Sollwert aus. -
Seite 6: Installation
Die Gerätebus-Adresse des TROVIS I/O wird über zwei DIL-Schalter festgelegt. Für den Fall, dass das TROVIS I/O das letzte Gerät am Ende eines Gerätebusses sein sollte, lässt sich ein Busabschluss für den Gerätebus mit Hilfe eines dritten DIL-Schalters aktivieren. Alle Änderun- gen an den DIL-Schaltern werden im laufenden Betrieb sofort wirksam. -
Seite 7: Montage
Installation 1.1 Montage Maße in mm (B x H x T): 144 x 98 x 54 Das Gerät besteht aus dem Elektronikgehäuse mit der Elektronik und dem Gehäuserückteil mit den Klemmenleisten. Das Gerät eignet sich für Tafeleinbau, Wandmontage und Hutschie- nenmontage (vgl. Bild 2). Tafeleinbau 1. Beide Schrauben (1) lösen. 2. Elektronikgehäuse und Gehäuserückteil auseinanderziehen. 3. - Seite 8 Installation Hutschienenmontage 1. Federgelagerten Haken (5) unten an der Hutschiene (3) einhaken. 2. TROVIS I/O leicht nach oben drücken und die oberen Haken (5) über die Hutschiene zie- hen. 3. Beide Schrauben (1) lösen. 4. Elektronikgehäuse und Gehäuserückteil auseinanderziehen. 5. Elektrischen Anschluss am Gehäuserückteil nach Kap. 4.2 vornehmen.
- Seite 9 Installation Tafeleinbau Wandmontage Hutschienenmontage Bild 2: Montage KA 5500-Z...
-
Seite 10: Elektrischer Anschluss
Wiedereinschalten sichern. Info Die Motorantriebe und Pumpen werden nicht automatisch vom TROVIS I/O mit Spannung versorgt. Sie können über die Klemmen 24 und 28 an eine externe Spannungsversorgung angeschlossen werden. Ist dies nicht gewünscht, ist eine Brücke von Klemme 20 auf die Klemmen 24 und 28 zu legen. - Seite 11 Installation RS-485 BE / AE[ ]-1 SF[ ]-1 BE / AE[ ]-2 SF[ ]-2 / RF[ ] BE[ ]-3 VF[ ] UP[ ]-1 BA[ ]-1 RüF[ ] BE[ ]-4 UP[ ]-2 BA[ ]-2 0...10V / PWM AA[ ]-1 0...10V / PWM AA[ ]-2 BA[ ]-3 RK[ ]- 3-PKT...
-
Seite 12: Anzeige

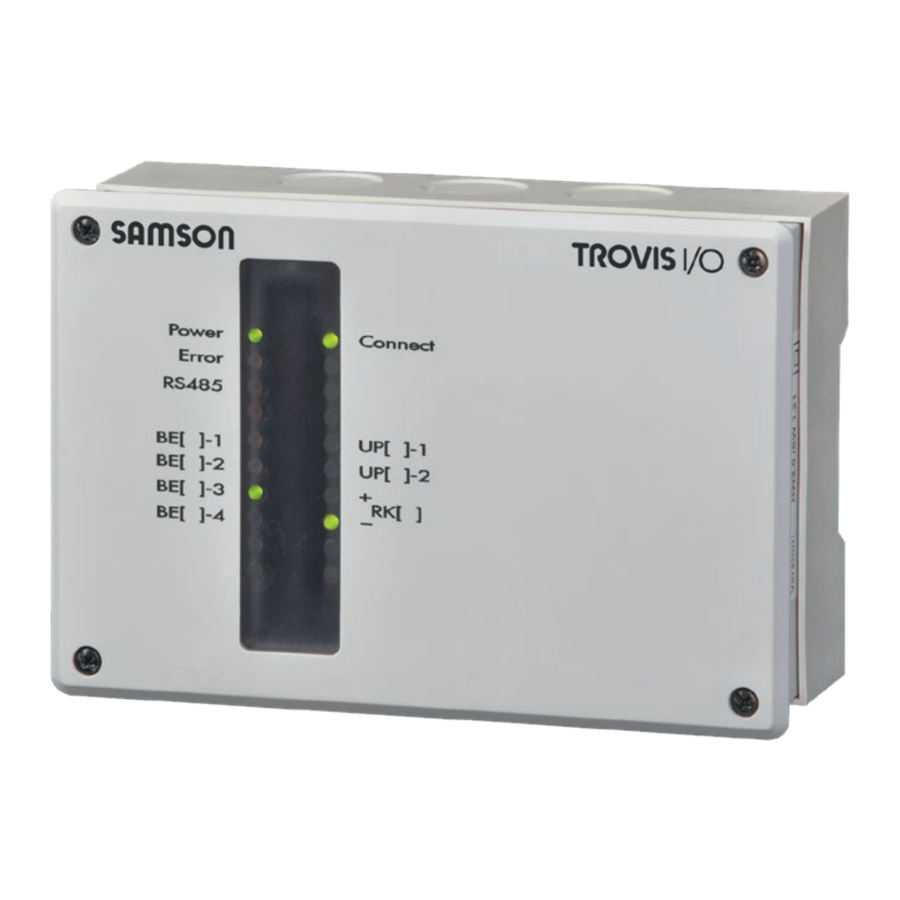

Anzeige 5 Anzeige Anordnung und Bedeutung Das TROVIS I/O hat folgende Leuchtpunkte, mit denen der Zustand des Geräts visualisiert wird. Für Inbetriebnahme und Service sind die Betriebszustände des Geräts an den Leucht- punkten ablesbar. Grün: korrekte Funktion des Geräts Rot:... - Seite 13 Visualisieren der Kommunikation auf der Schnittstelle mit ei- RS-485 blinkend ner grünen und roten LED. Die rote LED zeigt das Senden des TROVIS I/O an, die grüne LED das Empfangen. Relaiskontakte (BA) geschlossen UP, RK (grün) Relaiskontakte (BA) offen externer Kontakt geschlossen BE (grün)
-
Seite 14: Technische Daten
Technische Daten 6 Technische Daten Eingänge 4 x Sensoreingänge Pt 1000, PTC oder Ni 1000, alternativ für Binär- meldungen konfigurierbar Ausgänge 1 x Dreipunkt-Signal: Beladstbarkeit max. 250 V AC, 2 A alternativ 1 x Zweipunkt-Signal: Belastbarkeit max. 250 V AC, 2 A 2 x Pumpenausgang: Belastbarkeit max. 250 V AC, 2 A alle Ausgänge Relaisausgänge mit Varistorentstörung 2 x 0-bis-10-V- oder PWM-Signal, konfigurierbar, zur Stellsignalaus- gabe oder Drehzahlsteuerung von Pumpen... -
Seite 15: Entsorgung
Entsorgung 7 Entsorgung SAMSON ist in Deutschland registrierter Hersteller bei der stiftung elektro-altgeräte register (stiftung ear), WEEE-Reg.-Nr.: DE 62194439 Î Bei der Entsorgung lokale, nationale und internationale Vorschriften beachten. Î Alte Bauteile, Schmiermittel und Gefahrenstoffe nicht dem Hausmüll zuführen. Tipp SAMSON kann auf Kundenwunsch einen Dienstleister mit Zerlegung und Recycling beauftra- gen. -
Seite 16: Zertifikate
Zertifikate 8 Zertifikate Das nachfolgende Zertifikat steht auf der nächsten Seite zur Verfügung: − EU-Konformitätserklärung Das abgedruckte Zertifikat entspricht dem Stand bei Drucklegung. Die jeweils aktuellsten Zer- tifikate liegen im Internet unter dem Produkt ab: www.samsongroup.com > PRODUKTE & ANWENDUNGEN > Produktselektor > Automa- tionssysteme >... - Seite 17 Management par la qualité totale Development Automation and Integration Technologies SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · D 60314 Frankfurt am Main Revision 08 Fon: +49 69 4009-0 · Fax: +49 69 4009-1507 · E-Mail: samson@samson.de · Internet: www.samson.de KA 5500-Z...
- Seite 18 KA 5500-Z...
- Seite 19 KA 5500-Z...
- Seite 20 KA 5500-Z SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
