Bedienungsanleitung
Dosiersystem SDT-DS-51 für 1 Komponenten Dosiermaterial
Fußschalter
SDT-DG 7
Beschreibung:
Dieses einfaches Dosiersystem für Doming Material, Gel, Kleber und andere honigartige
Flüssigkeiten ist sehr leicht zu bedienen, platzsparend, ist sehr gut für kleine und
unterschiedliche Dosieraufgaben einsetzbar.
Das Dosiermaterial wird in den Materialdruckbehälter gefüllt (empfohlen ein In Leiner-
Behälter für saubere Haltung des Behälters).
Über die mitgelieferte Schlauch 6/4 Blau (Luftschlauch) und die Y-Steckverteilung werden
das Dosiergerät und den Materialdruckbehälter an der Luftquelle angeschlossen.
Das Ventil wird an Dosiergerät mit den transparente 6/4 Schlauch (Luftschlauch)
angeschlossen. Der Materialdruckbehälter wird über den schwarze 6/4 Schlauch
(Dosiermaterial Schlauch) mit den seitliche Steckanschluss des Ventils SDT-PDV-3
verbunden.
Zwei Faktoren sind für die Dosiermenge verantwortlich: Druck und Zeit.

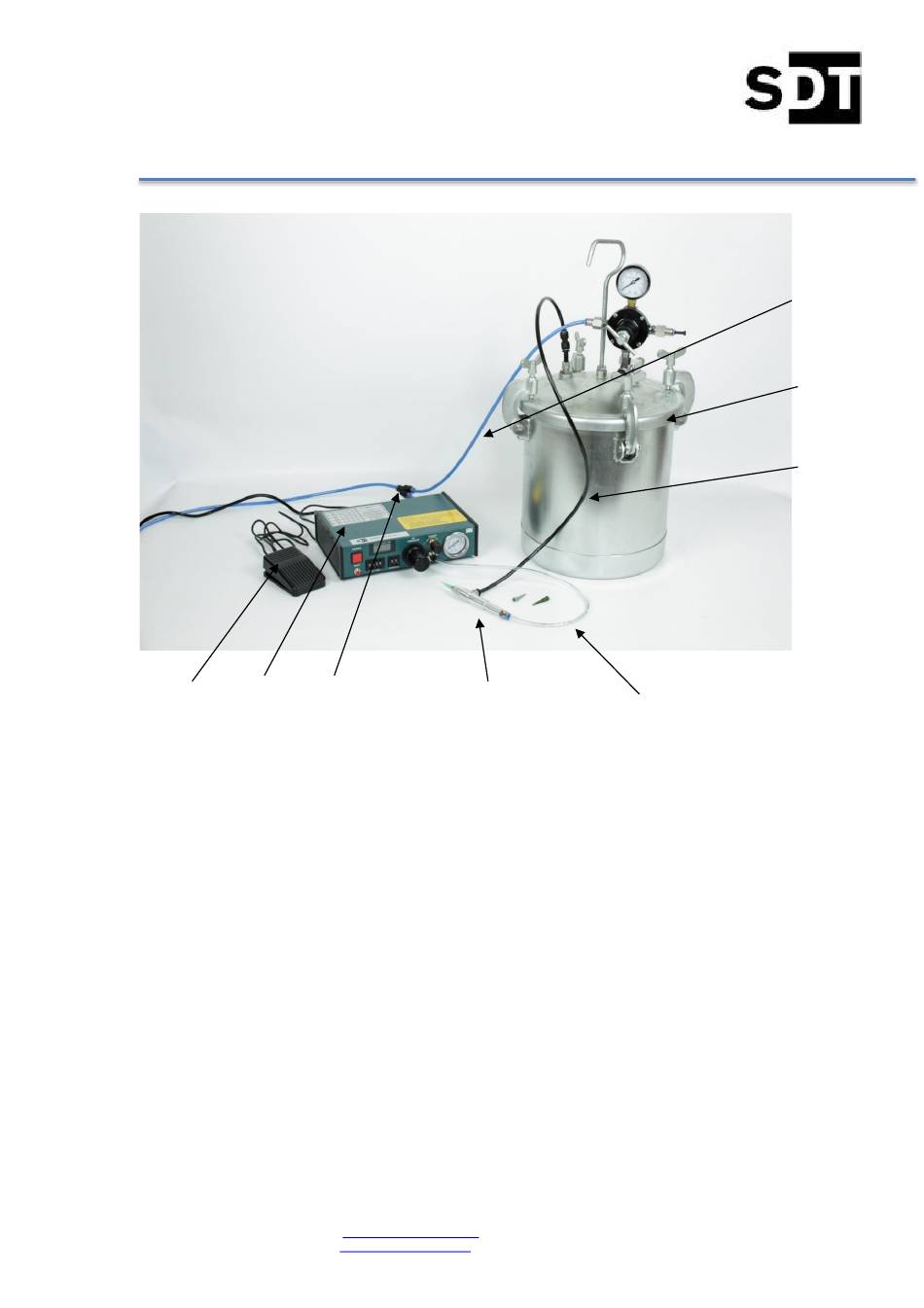

Geräte und Zubehör:
1- Materialdruckbehälter SDT MDG-8
2- Dosiergerät SDT DG-7
3- Dosierventil SDT-PDV-3
