- Seite 1 Technische Information Stand: 08/2019 Installations- und Bedienungsanleitung Dies ist eine Vorabinformation, Änderungen vorbehalten. Bei Fragen kontaktieren Sie bitte unsere Technikabteilung. L E D - S C H E I N W E R F E R H T...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Unterwasserscheinwerfer HT 201 / HT 228 Technische Daten Seite 3 Steuergeräte für Unterwasserscheinwerfer Seite 3 2. Installation Montagezeichnung RG-Nische Seite 4 Beschreibung Seite 5 3. Bedienung der Steuerung mit RGB-Steuerung Koppeln der Fernbedienung mit dem DMX-Controller Seite 8 Entkoppeln der Fernbedienung vom DMX-Controller Seite 8 Handfernbedienung... -
Seite 3: Unterwasserscheinwerfer Ht 201 / Ht 228

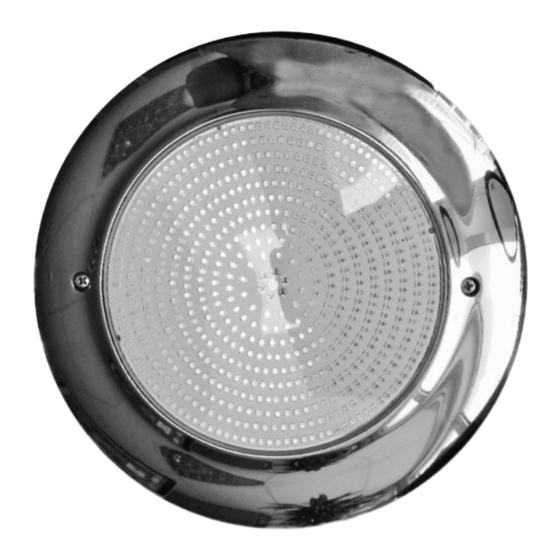

Unterwasserscheinwerfer HT 201 / HT 228 1. Unterwasserscheinwerfer HT 201 / HT 228 HT 201 HT 228 Technische Daten Die Unterwasserscheinwerfer der Serie HTC 201 und HTC 228 werden grundsätzlich mit fest vergossenen Anschlusskabeln von 10 m Länge ausgestattet. Sollte eine Verlängerung nötig sein, so ist ein geeignetes Kabel mit einem Mindestquerschnitt lt. -
Seite 4: Installation
Installation 2. Installation Montagezeichnung RG-Nische Dichtung Beckenwand Montageadapter Konter ansch LED-Einsatz Montageschraube Einbaunische Potentialanschluss Um 22,5° versetzt gezeichnet Einbaunische mit Stehbolzen und Konter ansch, Art.-Nr. L 4 101 050 LED-Scheinwerfereinsatz, warmweiß, Art.-Nr. 3 531 400 LED-Scheinwerfereinsatz, RGB, Art.-Nr. 3 531 410... -
Seite 5: Beschreibung
Installation Beschreibung - Den Scheinwerfer nach dem Auspacken bitte vorsichtig behandeln. - Die hintere Halterung vom Scheinwerfer abschrauben. Diese wird nicht benötigt. - Das Montageset für die Rotgussnische enthält die benötigten Adapter und das Befestigungsmaterial. - Die beiden Adaptersegmente mit den Senkschrauben M 6 x 12 auf die Rotgussnische schrauben (siehe Foto). - Seite 6 Installation - Anschlusskabel des Scheinwerfers durch die Kabeldurchführung nach außen ziehen und die Verschraubung festziehen. - Benötigte Kabellänge in der Nische sauber einlegen. - Scheinwerfer auf die Nische setzten und mit den Schrauben M 5 x 10 befestigen (3 er Innen-Sechskantschlüssel).
- Seite 7 Installation - Bei der GFK-Nische den Scheinwerfer mit den Schrauben M 5 x 25 befestigen (3 er Innen-Sechskantschlüssel). - LED RGB Scheinwerfer lt. Klemmenplan am mitgelieferten Schaltkasten anschließen. - LED warmweiß Scheinwerfer am mitgelieferten Trafo anschließen. Vermerk: Die mitgelieferte Anschlussdose muss nach dem Installieren des Scheinwerfers vergossen werden.
-
Seite 8: Bedienung Der Rgb-Steuerung
Bedienung der RGB-Steuerung 3. Bedienung der RGB-Steuerung Im Auslieferzustand sind Fernbedienung und DMX-Controller miteinander Koppeln der Fernbedienung gekoppelt. Wird der Schaltkasten oder die Fernbedienung einmal ausgetauscht, mit dem DMX-Controller kann es notwendig werden, diese erneut miteinander zu koppeln. Zum Koppeln: Fernbedienung einschalten, Taste „Learning Key“ im DMX- Controller betätigen Zone an der Fernbedienung wählen (1-4). -
Seite 9: Handfernbedienung
Bedienung der RGB-Steuerung Ein/Aus Handfernbedienung Durch Drücken der Taste Ein/Aus ist zunächst die Fernbedienung selbst einzuschalten. Bei Betätigung der Taste schaltet sich auch die Beleuchtung ein und zeigt die zuletzt gewählten Farben. Nach kurzer Zeit der Inaktivität schaltet die Fernbedienung sich automatisch wieder aus. 4 Zonen Die Fernbedienung erlaubt, das Becken in 4 unterschiedlich beleuchtete Zonen einzuteilen und diese separat zu steuern. -
Seite 10: Anhang
Anhang Klemmenplan HT RGB... -
Seite 11: Anschlusspläne Ht Rgb
Anhang Anschlusspläne HT Titel Anschlussplan Zeichner R. Schnöing Datum 01.06.2018 11:46 Blatt 1 1/1... - Seite 12 pools.de www. Einer der führenden Hersteller von Fertigschwimmbecken, Schwimmbadtechnik und Whirlpools. Mitglied im BSW.
