Loma SDS049 Montage
Quicklinks
www.elektroloma.com
Konstant – Temperaturregler für Mischkreis
Für Boden- Wandheizung, Rücklaufanhebung, Lüftung usw.
Elektro Loma GmbH
Tel: +39 335 70 132 41

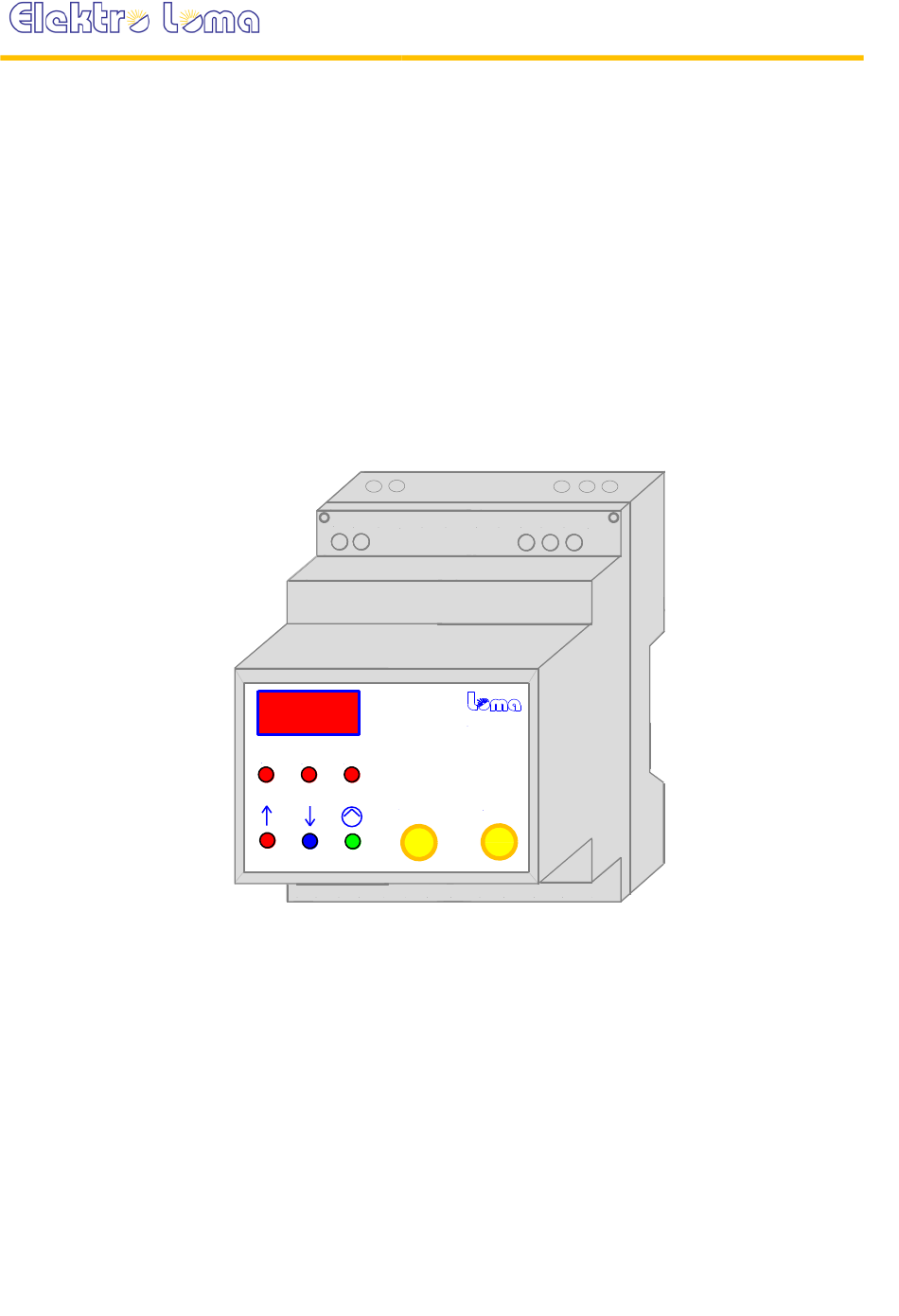

SDS049
zum Heizen oder Kühlen
14
15
16
1819
17
T
T2
T1
T-sens
1
2
3
4
5
6
7
20
21
22
23
24
25
SDS 049
T-set
8 9 10
11
12 13
I-39016 St. Walburg/Ulten
info@elektroloma.com
Inhaltszusammenfassung für Loma SDS049
- Seite 1 Elektro Loma GmbH I-39016 St. Walburg/Ulten www.elektroloma.com Tel: +39 335 70 132 41 info@elektroloma.com SDS049 Konstant – Temperaturregler für Mischkreis zum Heizen oder Kühlen 1819 SDS 049 T-sens T-set 8 9 10 12 13 Für Boden- Wandheizung, Rücklaufanhebung, Lüftung usw.
-
Seite 2: Mit Freundlichen Grüßen Lösch Martin
Die Montage des Reglers darf nur nach den örtlich geltenden Vorschriften durch eine qualifizierte Fachkraft vorgenommen werden! Regler in einem dafür vorgesehenen Gehäuse oder im Schaltschrank montieren, damit ein IP Schutz erreicht wird. Funktionsbeschreibung Regler: • Bei Betätigung der Drehregler wird für 3 sec der aktuelle Sollwert angezeigt, dann kann der Sollwert durch Vor- und Zurückdrehen verändert werden. - Seite 3 Folgende Funktionen können mit den Dip-Schaltern 1 und 2 eingestellt werden: 1 2 3 4 5 6 H1 Mischkreisregler zum Heizen 1 2 3 4 5 6 H2 Mischkreisregler zum Kühlen 1 2 3 4 5 6 Einschaltverzögerung von 3 min beim Schließen des Kontaktes am Digitaleingang.
- Seite 4 Der Fühler T an Klemme 1 und 2 kann für mehrere SDS049 oder SDS038 Regler verwendet werden, indem der Dip-Schalter 6 der parallel angeschlossenen Regler auf 0 gestellt wird. Montage des Reglers: Der Regler wird auf eine DIN Hut- Schiene im Schaltschrank oder in einem dafür geeigneten...
- Seite 5 -20 … 120°C Einstellbereich T-set 1 … 10 Einstellbereich T-sens Toleranz des Gerätes: 1°C Lieferumfang: Gerät mit Beschreibung Fehlermeldungen: EF + LED T blinkt = Dip-Schalter 6 auf OFF, Fühler unterbrochen oder defekt. Regler geht nicht in Regelfunktion = Digitaleingang unterbrochen oder Zeitverzögerung beim Einschalten des Reglers aktiv.
- Seite 6 eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und das Recycling der Materialien, aus denen das Gerät besteht, zu fördern. Für detailliertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich bitte an den örtlichen Dienst für die Müllentsorgung oder an den Fachhändler, in dem das Gerät gekauft wurde.
- Seite 7 Regler ersetzt keinen Sicherheitsthermostat Fußboden- Wandheizungen. Ein Sicherheitsthermostat, der die Pumpe unterbricht, ist in jedem Fall anzubringen! Elektrischer Anschluss: 1 2 3 4 5 6 H2 Mischkreisregler zum Kühlen In diesem Fall schließt der Stellmotor beim Aufleuchten der roten LED und öffnet beim Aufleuchten der blauen LED.
- Seite 8 Pumpe vom Netz 230V 50-60Hz Stellmotor SDS 049 T-sens T-set 7 8 9 10 11 12 zum Fühler Vorlauf Zusatzfühler Digitaleingang T1 und T2 für Regler ein (Optional) Potentialfrei ausführen! Eingestellte Funktion:...
- Seite 9 Eingestellte Werte: T-set T-sens © 2020 Technische Änderungen vorbehalten...
