Xvive MD1 Benutzerhandbuch

KABELLOSE BLUETOOTH VERBINDUNG
ZWISCHEN MIDI GERÄTEN
BENUTZERHANDBUCH
SICHERHEITSINFORMATIONEN
Befolgen Sie immer die nachstehend aufgeführten grundlegenden
Vorsichtsmaßnahmen, um das Risiko schwerer Verletzungen oder gar
Tod durch Stromschlag, Brand und andere Gefahren zu vermeiden. Zu
diesen Vorsichtsmaßnahmen zählen unter anderem die folgenden:
- Schließen Sie das Gerät nicht während eines Gewitters an.
- Befolgen Sie bei der Einrichtung des Geräts immer sorgfältig die
Anweisungen.
- Setzen Sie das Gerät nie Regen oder Feuchtigkeit aus, um Risiken durch
Feuer und / oder Stromschlag zu vermeiden.
- Halten Sie das Gerät fern von Staub, Hitze und Vibrationen.
- Berühren Sie die Anschlüsse nicht mit feuchten Händen.
VERBINDUNG HERSTELLEN
Das MD1 erweitert Musikgeräte mit MIDI-DIN Anschlüssen um Funktionen
zum kabellosen Senden und Empfangen von MIDI Befehlen über Bluetooth.
Dieses Produkt besteht aus zwei Komponenten: Eine ist der Hauptadapter,
der dazu dient, Strom von einem MIDI OUT DIN-Anschluss zu beziehen und
MIDI Befehle kabellos zu senden oder zu empfangen. Die andere ist der
Sub-Adapter, der zur Übertragung von MIDI Befehlen an den MIDI IN
DIN-Anschluss des MIDI Geräts verwendet wird.
Das MD1 kann für die Übertragung von MIDI Informationen zwischen allen
MIDI Geräten oder Computern verwendet werden, die über eine integrierte
BLE (Bluetooth Low Energy) MIDI Funktionalität verfügen. Dazu zählen auch
Bluetooth MIDI Controller, iPhones, iPads, Mac Computer usw.

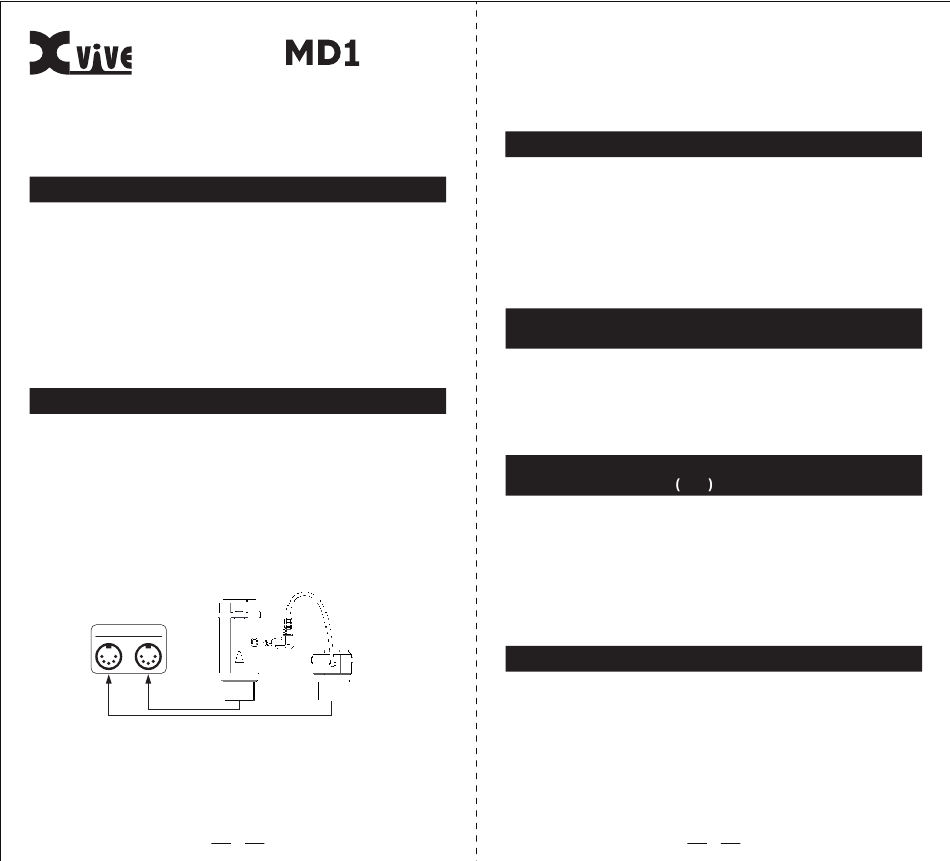

MIDI
IN OUT
Main adapter
Wenn Sie MIDI Informationen zwischen Geräten übertragen müssen, die
nicht über eine integrierte BLE Funktionalität verfügen, können Sie zwei
MD1 Sets verwenden, wobei einer den Sender und der andere den
Empfänger darstellt. Das MD1 kann mit allen MIDI DIN Anschlüssen an
MIDI Geräten genutzt werden, die dem MIDI Standard entsprechen.
Zum Beispiel: Synthesizer, MIDI Controller, MIDI Interfaces, Keytars,
elektronische Blasinstrumente, V-Akkordeons, elektronische Schlagzeuge,
Wireless
MIDI SYSTEM
Sub adapter
01
elektronische Pianos, elektronische tragbare Keyboards, Audio Interfaces
und Digitalmischpulte.
Der MD1 Hauptadapter verfügt über eine LED Anzeige. Die LED leuchtet,
sobald das MD1 mit Strom versorgt wird. Leuchtet die LED blau, befindet
sich das Gerät im normalen Betriebszustand. Die LED leuchtet grün,
wenn das Gerät gerade eine Firmware-Aktualisierung installiert.
ANSCHLUSS DES MD1 AN EIN STANDARD MIDI GERÄT
1. Stecken Sie den 2,5 mm Ministecker des MD1 Sub-Adapters in die
Mini-Buchse des Hauptadapters.
2. Stecken Sie den MD1 Hauptadapter in die MIDI OUT DIN Buchse des
MIDI Geräts; stecken Sie den Sub-Adapter in die MIDI IN DIN Buchse.
Hinweis: Wenn das MIDI Gerät lediglich über eine MIDI OUT DIN Buchse verfügt,
ist es nicht notwendig, den Mini-Stecker des Sub-Adapters einzustecken.
Hinweis: Wenn die MIDI OUT DIN Buchse des MIDI Geräts keine Versorgungss-
pannung von 3,3 V – 5 V liefern kann, besuchen Sie bitte die Xvive Website
(xviveaudio.com) für Informationen zu einem DIY Stromversorgungskabel.
ZWEI MIDI GERÄTE OHNE EIGENES
BLUETOOTH MIT ZWEI MD1 VERBINDEN
1. Schließen Sie entsprechend der oben stehenden Anleitung an jedes
der beiden zu verbindenden MIDI Geräte ein MD1 Set an.
2. Schalten Sie die Stromversorgung für beide MIDI Geräte ein.
3. Die beiden MD1 Sets werden sich automatisch koppeln. Nach der
Kopplung wechselt die blaue LED von langsamem Blinken zu durchgehend
leuchtend. Die LED blinkt auch, während MIDI Daten übertragen werden.
EIN MIDI GERÄT OHNE EIGENES BLUETOOTH MIT
EINEM BLUETOOTH BLE MIDI GERÄT VERBINDEN
1. Schließen Sie das MD1 an das MIDI Gerät (ohne eigenes Bluetooth) an,
und starten Sie das Gerät. Starten Sie auch das Bluetooth MIDI Gerät.
2. Das MD1 wird sich automatisch mit dem Bluetooth MIDI Gerät koppeln.
Nach der Kopplung wechselt die blaue LED von langsamem Blinken
zu durchgehend leuchtend. Die LED blinkt auch, während MIDI Daten
übertragen werden.
Hinweis: Sollte sich das MD1 nicht automatisch mit einem Bluetooth MIDI
Gerät koppeln können, besteht eventuell ein Kompatibilitätsproblem.
Kontaktieren Sie in diesem Fall Xvive für technische Unterstützung.
DAS MD1 MIT MACOS X VERBINDEN
1. Schalten Sie das MIDI Gerät mit dem eingesteckten MD1 ein;
überprüfen Sie, dass die blaue LED langsam blinkt.
2. Klicken Sie am Computer auf das [Apple Symbol] in der linken oberen
Ecke des Fensters, und navigieren Sie zum Menü [Systemeinstellung-
en]. Klicken Sie auf das [Bluetooth Symbol], klicken Sie [Bluetooth
einschalten], und verlassen Sie dann das Fenster für die Bluetooth
Einstellungen.
3. Klicken Sie auf das [Go] Menü am oberen Rand des Fensters, klicken
Sie [Hilfsprogramme], und klicken Sie dann auf [Audio MIDI Setup].
Hinweis: Sollte das MIDI Studio Fenster nicht erscheinen, klicken Sie das [Fenster]
Menü am oberen Bildschirmrand, und klicken Sie dann [MIDI Studio anzeigen].
02
