MONTAGEANLEITUNG
Art.-Nr. 0458-395-0213

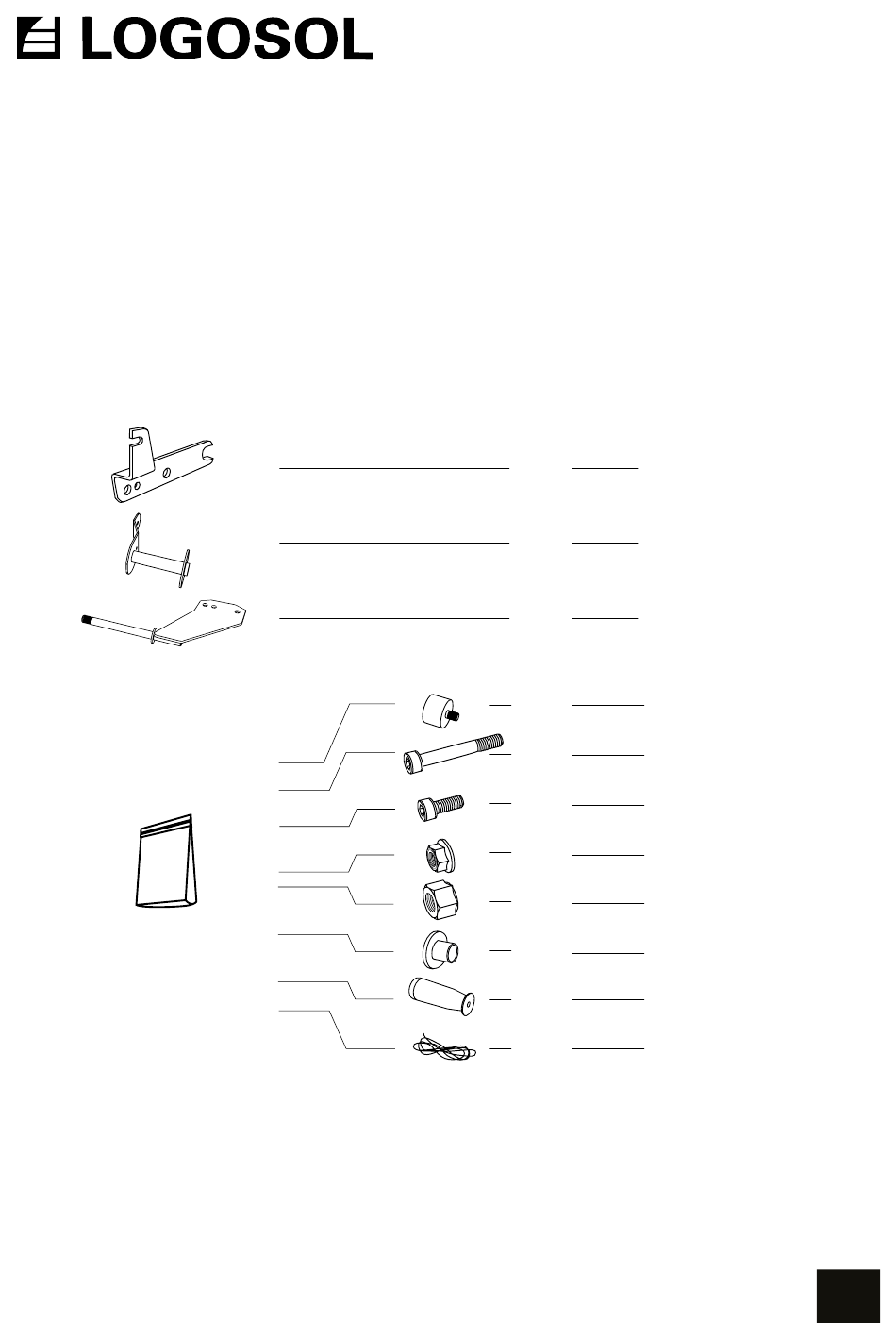

LIEFERUMFANG
Schraubenbeutel
Kurbelantrieb
KURBELANTRIEB
SÄGEAGGREGAT
1 x
Seilbefestigungsbügel
1 x
Seilspule
1 x
Kurbelblech
1 x
Antivibrationskissen
1 x
Innensechskantschraube M8x65
3 x
Innensechskantschraube M8x16
3 x
Sicherungsbundmutter M8
1 x
Sicherungsmutter M10
2 x
Kunststoffhülse
1 x
Griff
1 x
Seil
DE
Inhaltszusammenfassung für Logosol 0458-395-0213
- Seite 1 MONTAGEANLEITUNG Art.-Nr. 0458-395-0213 LIEFERUMFANG Seilbefestigungsbügel Seilspule Kurbelblech Antivibrationskissen Innensechskantschraube M8x65 Innensechskantschraube M8x16 Sicherungsbundmutter M8 Sicherungsmutter M10 Schraubenbeutel Kunststoffhülse Kurbelantrieb Griff Seil KURBELANTRIEB SÄGEAGGREGAT...
- Seite 2 MONTAGE: KURBEL Innensechskantschraube M8x65 Sicherungsbundmutter M8 Antivibrationskissen Griff Seilspule Sicherungsmutter M10 Kunststoffhülse Kurbelblech...
- Seite 3 KURBELANTRIEB MONTAGE: KURBEL AUF DEM MOTORSÄGESCHLITTEN Innensechskantschraube M8x20 Sicherungsbundmutter M8 MONTAGE: KURBEL AUF DEM ELEKTROSÄGESCHLITTEN Um den Kurbelgriff an der Elektrosäge zu montieren, lösen Sie zuerst den vorhandenen Griff und montieren Sie dann den Kurbelgriff mit den Originalschrauben im vorhandenen Lochbild.
