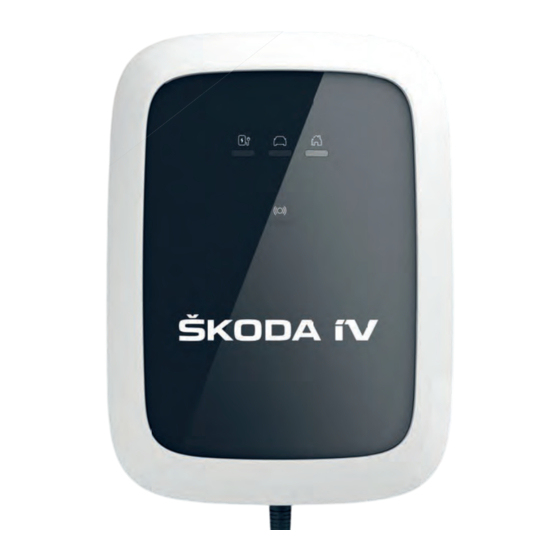

Skoda Charger Handbuch

Ladestation
Vorschau ausblenden Andere Handbücher für Charger:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

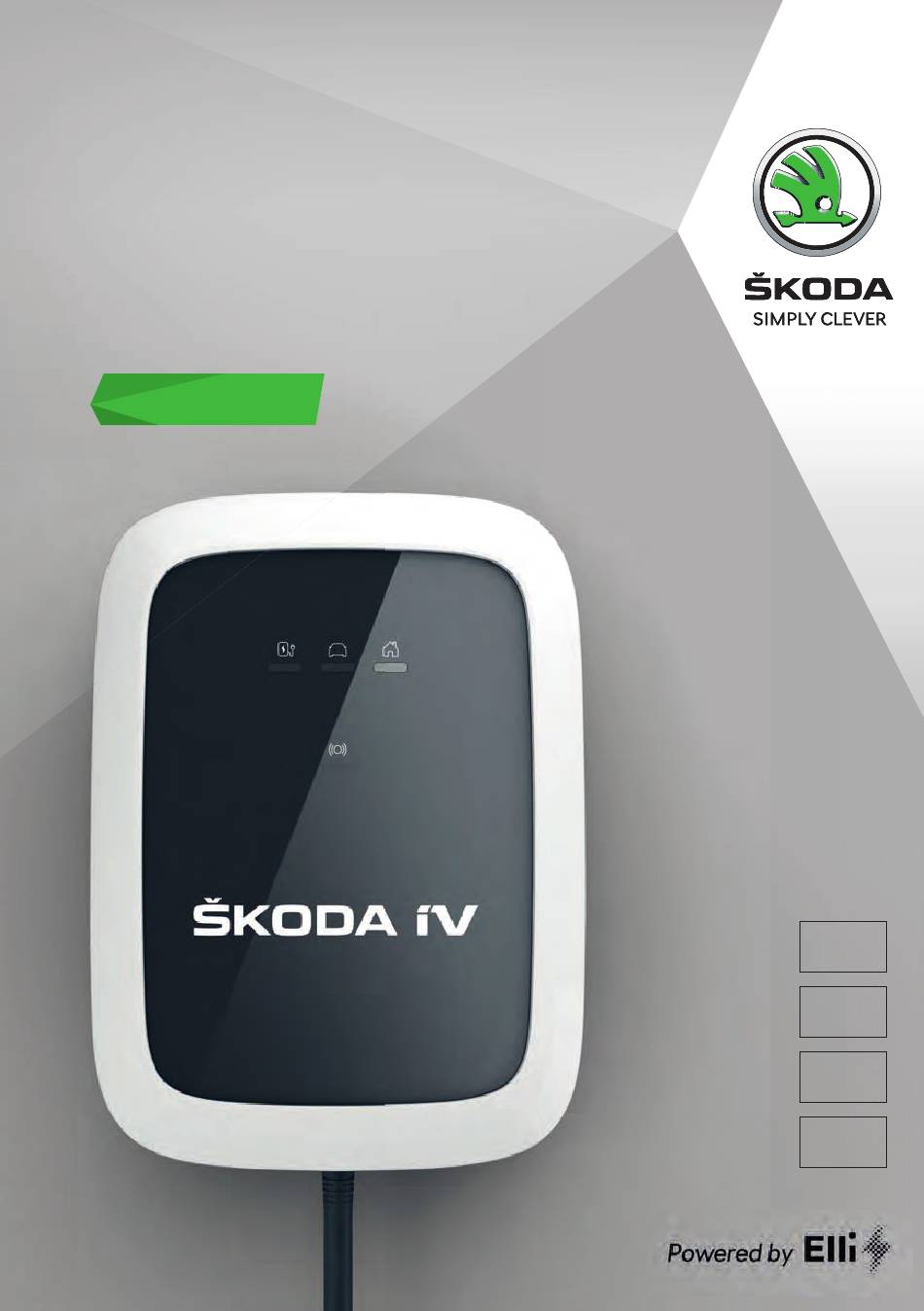

ŠKODA iV
Charger
Charger Connect
Charger Connect+
Manual | Part A
DE
BG
HR
CS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Skoda Charger

Inhaltszusammenfassung für Skoda Charger

  • Seite 1 ŠKODA iV Charger Charger Connect Charger Connect+ Manual | Part A...
  • Seite 3 DE Diese Ladestation (Wallbox) dient ausschließlich dem Laden von Škoda Personenkraftwagen. Die Informationen über technische Spezifikationen, Design, Ausstattung, Materialien, Gewährleistun- gen und äußeres Design beziehen sich auf den Zeitraum, in dem die Montagebedienungsanleitung zum Drucken eingereicht wird. Der Hersteller behält sich das Recht auf Änderungen vor (einschließlich Ände- rungen der technischen Parameter in Zusammenhang mit den innovativen Entwicklungen).
  • Seite 5 ŠKODA iV Charger Charger Connect Charger Connect+ Manual | Part A...

  • Seite 7: Inhaltsverzeichnis

    5.3 Hauptbaugruppe an Wandhalterung montieren ..............31 5.4 Wallbox zusammenbauen ......................32 6. DIP-Schalter einstellen ......................36 7. ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+ konfi gurieren ..........................42 7.1 Hinweise zum Datenschutz ......................42 7.2 ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+ lokal konfi gurieren ..........................

  • Seite 8: Allgemeine Informationen Und Umfang

    1. ALLGEMEINE INFORMATIONEN UND UMFANG 1 .1 Inhalt Bewahren Sie dieses Handbuch bitte für die gesamte Lebensdauer des Produkts auf. Die folgenden Kapitel über die Installation und Fehlerbehebung richten sich an qualifi ziertes Personal, wie z. B. Elektrofachkräfte, die die Wallbox fachgerecht und sicher installieren und mögliche Gefahren erkennen können: - Kapitel: 1, 4, 5, 6, 8, 9, 10, 11 und 12.
  • Seite 9 Symbole Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutung: Verwendete Symbole und ihre Erklärungen Dieses Symbol weist darauf hin, dass die zum angegebenen Kapitel entsprechenden Abbildungen im Handbuch B zu fi nden sind. 1., a. oder I. In der angegebenen Reihenfolge zu befolgende Maßnahmen. In keiner bestimmten Reihenfolge zu befolgende Maßnahmen.
  • Seite 10 ▶ Siehe Kapitel Fehlerbehebung für Erklärungen und weitere Anweisungen zu den angezeigten Fehlerzuständen. ▶ Wenden Sie sich an skoda-support@elli.eco oder Ihren Händler, wenn Sie den Verdacht haben, dass die Wallbox oder das Kabel beschädigt ist. Einige Elektrofahrzeuge setzen beim Ladevorgang gefährliche oder explosive Gase frei.
  • Seite 11 ▶ Lesen Sie dieses Handbuch, bevor Sie die Wallbox benutzen. ▶ Sind Sie sich nach dem Lesen dieses Handbuchs nicht sicher, wie Sie die Wallbox verwenden müssen, bitten Sie unter skoda-support@elli.eco um Hilfe oder besuchen Sie Ihren örtlichen Händler, um weitere Informationen zu erhalten.
  • Seite 12 Vorsicht Ist das Ladekabel während des Ladevorgangs nicht vollständig abgerollt, kann es zu einer Überhitzung des Kabels und damit zur Beschädigung der Wallbox kommen. ▶ Stellen Sie vor dem Laden Ihres Elektrofahrzeugs sicher, dass das Ladekabel vollständig abgewickelt ist und dass keine sich überlappenden Schleifen entstehen. Stecken Sie keine Finger oder andere Gegenstände in den Steckeranschluss (zum Bei- spiel während der Reinigung).

  • Seite 13: Technische Spezifi Kationen

    Betriebstemperaturbereich -30 °C – +85 °C. Lagertemperaturbereich Max. 95 % – nicht kondensierend. Betriebsfeuchtigkeit Max. 4000 m über dem Meeresspiegel. Maximale Installationshöhe IP54 (IEC 60529), IK10 (IEC 62262). Gehäuse-Schutzart *Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.
  • Seite 14 ▶ 3-phasige 16-A-Station mit 4,5-m-Ladekabel ~ 6 kg. ▶ 3-phasige 16-A-Station mit 7,5-m-Ladekabel ~ 7 kg. Stationäres Gerät, das an Wänden (bevorzugtes Montageverfahren Verfahren), Stangen oder ähnlichen Punkten oberfl ächenmontiert wird. Platingrau mit elektroweißer Blende. Farbe *Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.

  • Seite 15: Produktinformationen

    2. PRODUKTINFORMATIONEN Die nachstehende Tabelle enthält die verfügbaren Produktkonfi gurationen für die Wallbox. ŠKODA iV ŠKODA iV ŠKODA iV Merkmale Charger Charger Charger Connect Connect+ Maximale Ausgangsleistung 7,4 kW (1-phasig) Maximale Ausgangsleistung 11 kW (3-phasig) Angeschlossenes Ladekabel Typ 2 (4,5 m oder 7,5 m)

  • Seite 16: Laden Mit Der Wallbox

    3. Beenden Sie den Ladevorgang. ▶ Halten Sie Ihre Ladekarte (RFID-Karte) vor das Lesegerät an der Ladestation, um den Ladevorgang zu beenden (optional).* ▶ Trennen Sie das Ladekabel von Ihrem Fahrzeug. * Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.

  • Seite 17: Statusanzeige

    LED leuchtet Fahrzeugstatus LED blinkt Status bleibt unverändert Hausstatus RFID-Status Zustandsbeschreibung Display AUS oder im Stromsparbetrieb Wallbox fährt hoch. Warten Sie, bis die Wallbox bereit zum Laden ist.* * Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.
  • Seite 18 Bereitschaftszustand – bereit zum Laden. Fahrzeug angeschlossen, Ladevorgang durch Wallbox-App oder Infrastruktur angehalten. Der Ladevorgang wird nach Freigabe fortgesetzt. Fahrzeug angeschlossen, kein Laden, Fahrzeug pausiert / voll geladen. * Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.
  • Seite 19 Zustandsbeschreibung Display Fahrzeug angeschlossen, Warten auf Ladekarte/ NFC-Eingabe oder Fernautorisierung.* Fahrzeug angeschlossen, Ladekarte/NFC- Autorisierung wird geprüft.* Autorisierung / Fernstart akzeptiert.* Fahrzeug angeschlossen, Ladekarte/NFC abgelehnt.* * Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.
  • Seite 20 Plug & Charge Autorisierung abgelehnt.* Fahrzeug angeschlossen, lädt. HINWEIS: Zeigt die Wallbox andere als die oben beschriebenen Zustände an, fi nden Sie weitere Informationen im Kapitel Fehlerzustände der Wallbox. *Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.

  • Seite 21: Vorbereitung Zur Installation

    B. ŠKODA iV Charger oder ŠKODA iV Charger Connect mit Durchführungsklemmen Wandhalterung Ladekabel HMI-Kabel RFID-Kabel * RS485-Kabel** Befestigungssatz für Hauptbaugruppe Befestigungsschrauben für Frontabdeckung Installations- und Benutzerhandbuch A Installationshandbuch B * Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+. ** Nur für ŠKODA iV Charger Connect+.

  • Seite 22: Installationsvoraussetzungen

    Ihr ŠKODA iV Charger Connect+ ist bei Lieferung mit einem kWh-Zähler ausgestattet und mit verschiedenen Arten von kWh-Zählern kompatibel. Ein 3-phasiger kWh-Zähler ist bei- spielsweise auch mit einer 1-phasigen Wallbox kompatibel, wie in der folgenden Tabelle dar- gestellt. 1-phasiger 3-phasiger Mögliche Kombinationen...
  • Seite 23 ▶ Die empfohlenen Werkzeuge (zusätzliche Werkzeuge erforderlich) sind vor Ort verfügbar. Weitere Informationen siehe Kapitel Benötigte Werkzeuge und Materialien. ▶ Die für die Montage der Wandhalterung zu verwendenden Dübel, Schrauben und Bohrer sind für die Wandstruktur am Installationsort geeignet. ▶ Der Biegeradius des Stromversorgungskabels liegt während und nach der Installation innerhalb der Toleranzwerte.

  • Seite 24: Benötigte Werkzeuge Und Materialien

    4.3 Benötigte Werkzeuge und Materialien A. Zusätzlich benötigte Werkzeuge und Materialien Bohrmaschine Zange Hammer Ethernet-Kabelcrimpzange Bohrer 8 mm Schraubendreher 2 mm Torxschraubendreher T20 Torxschraubendreher T30, mit Mindestarbeitslänge von 20 cm Schraubendreher 5,5 mm Abisolierzange Optional: Stromwandlerspulen-Kabelstecker MCVR 1,5 / 3 - ST - 3,81 ▶...
  • Seite 25 Die folgende Tabelle zeigt die für die Installation erforderlichen Drehmomentwerte. Schraubentyp Drehmomentwert M4 x 10 mm 2,3–2,7 Nm M6 x 16 mm 7,3–8,6 Nm M6 x 60 mm 8–11 Nm * Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+. ** Nur für ŠKODA iV Charger Connect+.

  • Seite 26: Installationshinweis

    4.4 Installationshinweis Warnung Wird der Anschluss der Wallbox an die Stromversorgung nicht wie in diesem Abschnitt beschrieben vorgenommen, können sich eine Inkompatibilität der Installation sowie die Gefahr eines Stromschlags ergeben. Dies führt zu Schäden an der Wallbox und zu Ver- letzungen oder zum Tod.
  • Seite 27 Stromversorgungsverdrahtung Option 1: 400 V 3-phasig mit Nullleiter Für den dreiphasigen Einsatz einer stern- geschalteten Sekundärleitung müssen alle drei Phasen (L1, L2 und L3) und der Null- leiter angeschlossen werden. Jede Pha- senspannung muss 230 V zum Nullleiter betragen. Option 2: 230 V 1-phasig mit Nullleiter Für den einphasigen Einsatz einer stern- geschalteten Sekundärleitung müssen nur eine Phase (L1 oder L2 oder L3) und der...

  • Seite 28: Wallbox Installieren

    5. WALLBOX INSTALLIEREN Gefahr Arbeiten an elektrischen Anlagen ohne entsprechende Vorsichtsmaßnahmen bergen die Gefahr eines Stromschlags was bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führt. ▶ Schalten Sie die Eingangsspannung ab, bevor Sie die Ladestation installieren. Lassen Sie die Spannungsversorgung solange ausgeschaltet, bis die Ladestation vollständig installiert und die Frontabdeckung angebracht und gesichert ist.

  • Seite 29: Wandhalterung Installieren

    Vorsicht Durch eine Frontbaugruppe mit Rissen im Glas kann die Wallbox zu einem gefährlichen Objekt werden und damit ein Verletzungsrisiko darstellen. ▶ Zerbricht das Glas der Frontbaugruppe, lassen Sie die Frontbaugruppe sofort durch einen qualifi zierten Elektriker ersetzen. Fehlende Vorsichtsmaßnahmen gegen elektrostatische Entladungen (ESD) können zu Schäden an elektronischen Komponenten in der Wallbox führen.

  • Seite 30: Hauptbaugruppe Für Die Installation Vorbereiten

    5.2 Hauptbaugruppe für die Installation vorbereiten Siehe entsprechende Abbildungen in Handbuch B. 1. Hauptbaugruppe auf Installation vorbereiten. a. Wählen Sie die geeignete Verlegungsmethode für die Stromversorgungskabel. b. Wird das Stromversorgungskabel auf der Wand verlegt, entfernen Sie eine der vier Ausbruchlaschen mit einer Zange. Vorsicht Bleiben nach dem Entfernen der Ausbruchlaschen scharfe Kanten zurück, können die Ka- bel beschädigt werden und es besteht die Gefahr eines Stromschlags.

  • Seite 31: Hauptbaugruppe An Wandhalterung Montieren

    2. Kabelverschraubungen montieren und Kabel verlegen: Warnung Wenn für die Installation keine runden Kabel verwendet und die Dichtmuttern der Ka- belverschraubungen nicht fachgerecht angebracht werden, wird der Schutz der Wallbox gegen Feuchtigkeit beeinträchtigt, was zu einem Stromschlag führen kann. ▶ Verwenden Sie runde Kabel für die Installation. ▶...

  • Seite 32: Wallbox Zusammenbauen

    Schließen Sie die PE-Leitung des Stromversorgungskabels an der ersten verfügbaren Klemme der PE-Durchführungsklemme neben dem kWh-Zähler an. B. ŠKODA iV Charger und ŠKODA iV Charger Connect ohne kWh-Zähler: a. Schließen Sie L1 (und L2 und L3 bei der 3-phasigen Version) des Stromversorgungskabels entsprechend an die Klemmen L1, L2, L3 der Durchführungsklemmen an.
  • Seite 33 HINWEIS: Ist die Wallbox nicht mit Durchführungsklemmen oder einem kWh-Zähler ausge- stattet, entfernen Sie die Isolation der einzelnen Adern auf einer Länge von 15 mm (1-phasige Wallbox) oder 10 mm (3-phasige Wallbox). Schließen Sie danach die Drähte des Stromver- sorgungskabels gemäß der angegebenen Farbkodierung direkt an die Anschlussklemmen am unteren Mittelteil der Netzplatine an.
  • Seite 34 a. Platzieren Sie die Ladekabelhalterung so auf der Hauptbaugruppe, dass die V-förmige Seite zur Hauptbaugruppe zeigt. b. Schließen Sie den PE-Draht des Ladekabels an der zweiten verfügbaren Öff nung der PE-Durchführungsklemme an. c. Schließen Sie den CP-Draht des Ladekabels an die CP-Durchführungsklemme am Ende der Hutschiene an.
  • Seite 35 11. Schalten Sie die Eingangsspannung der Station ein. Die Zustands-LED der Wallbox leuchtet auf, um zu zeigen, dass die Wallbox hochfährt, um zum Laden bereit zu sein. Weitere Informationen siehe Kapitel Statusanzeige. * Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.

  • Seite 36: Dip-Schalter Einstellen

    6. DIP-SCHALTER EINSTELLEN Die Netzplatine besitzt zwei Gruppen 5-poliger DIP-Schalter: ▶ Gruppe A bestimmt den für den Stromwandler verwendeten Spulentyp und defi niert die Funktion der Erdschlussüberwachung. ▶ Gruppe B bestimmt den maximal verfügbaren Strom der Einrichtung/des Hauses oder der Wallbox selbst, abhängig von der Konfi guration der Gruppe A. In den nachstehenden Abbildungen und Tabellen wird die obere Schalterstellung mit Stellung 1 und die untere Schalterstellung mit Stellung 0 bezeichnet.
  • Seite 37 2500:1 Stellen Sie die Parameter der CT-Spule lokal über den Confi guration Manager der Wallbox ein. Weitere Informationen siehe Kapitel ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+ konfi gurieren. HINWEIS: Alle von den oben dargestellten Konfi gurationen abweichenden Konfi gurationen werden als ungültig betrachtet und führen zu einem Fehlerzustand.
  • Seite 38 Konfi guration der Erdungsverlustüberwachung DIP-Schalter 5 in Gruppe A konfi guriert die Funktionen der Erdungsverlustüberwachung. Standardmäßig ist diese Funktion ab Werk aktiviert. HINWEIS: Die Wallbox erkennt keinen Erdanschluss, wenn die Erdungsüberwachungs- funktion deaktiviert ist. Schalter der Gruppe A Abbildung Erdungsverlustüberwachung n.
  • Seite 39 Keine CT-Spule Schalter der Gruppe B CT-Spule angeschlossen DIP-Schalter Num- Max. Pha- Max. Strom Station mer und Stellung senstrom Abbildung Einrichtung/ 16 A 32 A Haus 3-phasig 1-phasig 16 A 32 A 10 A 13 A 10 A 10 A 16 A 11 A 11 A...
  • Seite 40 Keine CT-Spule Schalter der Gruppe B CT-Spule angeschlossen DIP-Schalter Num- Max. Pha- Max. Strom Station mer und Stellung senstrom Abbildung Einrichtung/ 16 A 32 A Haus 3-phasig 1-phasig 15 A 15 A 35 A ungültig 16 A 40 A ungültig 17 A 50 A ungültig...
  • Seite 41 Keine CT-Spule Schalter der Gruppe B CT-Spule angeschlossen DIP-Schalter Num- Max. Pha- Max. Strom Station mer und Stellung senstrom Abbildung Einrichtung/ 16 A 32 A Haus 3-phasig 1-phasig ungültig 25 A 160 A ungültig 26 A 180 A ungültig 27 A 200 A ungültig 28 A...

  • Seite 42: Škoda Iv Charger Connect Und Škoda Iv Charger Connect+ Konfi Gurieren

    CONNECT+ KONFIGURIEREN HINWEIS: Smart Charging (Intelligente Ladefunktionen) (z.B. die Autorisierung mit Lade- karten oder Fernbedienungen) für ŠKODA iV Charger Connect und ŠKODA iV Charger Con- nect+ werden nach Mai 2020 verfügbar sein. HINWEIS: Der Anschluss von ŠKODA iV Charger Connect oder ŠKODA iV Charger Con- nect+ an das Internet ist für die Nutzung des Smart Charging (Intelligente Ladefunktionen)
  • Seite 43 len unsere Dienstleister außerdem sorgfältig aus, sie verarbeiten personenbezogene Daten ausschließlich zur Erfüllung ihrer Aufgaben und sind vertraglich an unsere Weisungen ge- bunden, verfügen über geeignete technische und organisatorische Maßnahmen zum Schutz personenbezogener Daten und werden von uns regelmäßig kontrolliert. Es wurden ent- sprechende EU-Standardvertragsklauseln für die Übermittlung personenbezogener Daten an Auftragsverarbeiter in Drittländer (als angemessene Garantie zur Datenverarbeitung in nichteuropäischen Ländern) abgeschlossen.
  • Seite 44 Voraussetzungen, die Löschung Ihrer Daten zu verlangen. Danach können Sie beispielsweise die Löschung Ihrer Daten verlangen, soweit diese für die Zwecke, für die sie erhoben wur- den, nicht mehr notwendig sind. Außerdem können Sie Löschung verlangen, wenn wir Ihre Daten auf der Grundlage Ihrer Einwilligung verarbeiten und Sie diese Einwilligung wider- rufen.

  • Seite 45: Škoda Iv Charger Connect Und Škoda Iv Charger Connect+ Lokal Konfi Gurieren

    7.2 ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+ lokal konfi gurieren HINWEIS: Weitere Informationen zur Konfi guration siehe Online-Handbuch unter www.elli.eco/download. Voraussetzung: Die Wallbox ist installiert und Sie verfügen über den Konfi gurationssticker, der mit der Ladestation geliefert wurde.

  • Seite 46: Škoda Iv Charger Connect Und Škoda Iv Charger Connect+ Mit App-Konto Verbinden

    7.3 ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+ mit App-Konto verbinden Um alle von ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+ angebotenen Online-Dienste nutzen zu können, müssen Sie Ihre Wallbox mit Ihrem ŠKODA-Konto ver- knüpfen. 1. Laden Sie die MyŠKODA Powerpass app herunter.

  • Seite 47: Inbetriebnahme

    8. INBETRIEBNAHME Allgemeine Inbetriebnahme Vor dem Verbinden der Wallbox mit dem Fahrzeug: 1. Reinigen Sie den Anschlussbereich. 2. Prüfen Sie die Wandmontage auf Stabilität. 3. Überprüfen Sie, ob alle Schrauben und Klemmenanschlüsse fest sind. 4. Stellen Sie sicher, dass keine Ausbrechöff nungen für die Kabelführung off en bleiben.

  • Seite 48: Fehlerbehebung

    Verletzungen oder zum Tod führen. ▶ Bleibt einer der aufgeführten Fehler bestehen, wenden Sie sich an Ihren Kundensupport unter skoda-support@elli.eco . Sie können dort weitere Ratschläge erhalten und dadurch Schäden an Ihrer Wallbox vermeiden. 10.1 Fehlerzustände der Wallbox LED-Status Wallbox-Status Erklärung...
  • Seite 49 LED-Status Wallbox-Status Erklärung Ladevorgang nicht möglich. CT-Spule/ HEMS- Der Stromverbrauch des Hauses ist Ladevorgang zu hoch, um Laden zuzulassen. Die pausiert Wallbox setzt den Ladevorgang fort, sobald wieder Strom verfügbar ist. Laden möglich CT-Spule/ HEMS- Ist der Stromverbrauch des Hauses Begrenzung hoch, erlaubt die Wallbox nur Ladevorgänge bei geringerer Leistung.
  • Seite 50 LED-Status Wallbox-Status Erklärung Kritische Ladevorgang nicht möglich Temperatur Dieser Fehler tritt auf, wenn die Tempe- ratur in der Wallbox zu hoch ist. ▶ Trennen Sie die Wallbox von dem Fahrzeug, wenn sie sich nicht von dem Zustand der kritischen Tem- peratur erholt.
  • Seite 51 LED-Status Wallbox-Status Erklärung Ladevorgang nicht möglich Erdschluss Die Wallbox hat einen Erdschluss (Mas- se) festgestellt, der durch das Fahrzeug verursacht wird. ▶ Ist Ihr Fahrzeug mit der Wallbox verbunden, trennen Sie es. Warten Sie, bis die Wallbox betriebsbereit ist, bevor Sie Ihr Fahrzeug wieder anschließen.
  • Seite 52 Einstellungen in Ihrer MyŠKODA fähig einge- Powerpass app. stellt* ▶ Tritt der Fehler weiterhin auf, nehmen Sie mit Ihrem Kundensupport Kontakt auf, um Ihre Einstellungen überprüfen zu lassen. * Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.
  • Seite 53 Ihrer MyŠKODA Powerpass app. ▶ Tritt der Fehler weiterhin auf, wen- den Sie sich an Ihren Kundensup- port, um Ihre Einstellungen und Ihre Ladekarte überprüfen zu lassen. * Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.

  • Seite 54: Länge Des Ladekabels Anpassen

    3. Ist die gewünschte Länge erreicht, stellen Sie die Ausrichtung des Ladekabel- halters ein und ziehen Sie die beiden Schrauben der Zugentlastung mit einem Drehmoment von 4 Nm fest. 4. Passen Sie die Länge der Drähte bedarfsgerecht an. * Nur für ŠKODA iV Charger Connect und ŠKODA iV Charger Connect+.

  • Seite 55: Außerbetriebnahme

    11. AUSSERBETRIEBNAHME Siehe entsprechende Abbildungen in Handbuch B. Gefahr Arbeiten an elektrischen Anlagen ohne entsprechende Vorsichtsmaßnahmen bergen die Gefahr eines Stromschlags was bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führt. ▶ Stellen Sie sicher, dass die Stromversorgung während der Installation nicht zugeschaltet werden kann.

  • Seite 56: Anhang

    13. ANHANG 13.1 Garantie Der Hersteller dieser Wallbox haftet weder für Mängel oder Beschädigungen, die auf die Nichteinhaltung der Betriebs- und Installationsanweisungen zurückzuführen sind, noch für Defekte aufgrund normaler Abnutzung und normalem Verschleiß. Dieser Haftungsausschluss gilt insbesondere für: ▶ Unsachgemäße Lagerung, Installation oder Verwendung. ▶...

  • Seite 57: Glossar

    13.3 Glossar Abkürzungen und Bedeutung Akronyme Wechselstrom Control Pilot Gleichstrom DIP-Schalter Dual-In-Line-Package-Schalter Erdschlusssensor (Earth Leakage Sensor) DSGVO Datenschutzgrundverordnung HEMS Hausenergie-Managementsystem Mensch-Maschine-Schnittstelle (Human Machine Interface) Leuchtdiode Sicherungsautomat Richtlinie zu Messgeräten (Measuring Instruments Directive) Nahfeldkommunikation OCPP Open Charge Point Protocol Schutzerde (PE) Leiterplatte Fehlerstrom- Fehlerstromerkennung...
  • Seite 59 ŠKODA iV Charger Charger Connect Charger Connect+ Manual | Part A...
  • Seite 61 5.3 Монтирайте главния модул на стенната скоба............... 83 5.4 Сглобете wallbox ........................... 84 6. Настройка на DIP превключвателите ................88 7. Конфигуриране на ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+ .............................94 7.1 Указания относно защита на данните ................. 94 7.2 Конфигуриране...

  • Seite 62: Обща Информация И Обхват

    1. ОБЩА ИНФОРМАЦИЯ И ОБХВАТ 1 .1 Обхват на документа Запазете това ръководство за целия жизнен цикъл на продукта. Следните глави, свързани с монтажа и отстраняването на неизправности, са предназ- начени за квалифициран персонал като сертифицирани електротехници, които могат правилно и безопасно да монтират wallbox, както и да определят потенциалните опас- ности: - Глави: 1, 4, 5, 6, 8, 9, 10, 11 и...
  • Seite 63 Символи Символите, използвани в това ръководство, имат следното значение: Използвани символи и значенията им Този символ показва, че илюстрациите, които се отнасят за дадената глава, се намират в ръководство B. 1., a. или I. Дейностите трябва да бъдат в посочената последователност. Дейностите...
  • Seite 64 ▶ Вижте глава Отстраняване на неизправностиза обяснения и допълнителни инструкции относно показваните състояния на грешки. ▶ Свържете се със skoda-support@elli.eco или с дистрибутора, ако подозирате, че има повреда на wallbox или кабела. Някои електрически автомобили изпускат опасни или взривни газове при зарежда- не, което...
  • Seite 65 ▶ Прочетете това ръководство, преди да работите с wallbox. ▶ Ако не сте сигурни как да използвате wallbox, след като прочетете това ръководство, потърсете помощ на skoda-support@elli.eco или посетете вашия местен търговец за повече информация. ▶ Не позволявайте на деца да използват wallbox. Необходимо е наблюдение от...
  • Seite 66 Внимание Ако електрическото превозно средство се зарежда с кабел, който не е напълно раз- вит, това може да предизвика прегряване на кабела и повреждане на wallbox. ▶ Преди да зареждате вашето електрическо превозно средство, развийте кабела за зареждане напълно, без да допускате припокриващи се клупове. Докосване...

  • Seite 67: Технически Спецификации

    Диапазон на температурата на -30° C – +85° C. съхранение Макс. 95 % – без кондензация. Работна влажност Максимална височина на мон- Макс. 4000 m над морското равнище. таж *За модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.
  • Seite 68 7,5 m ~ 7 kg. Стационарно оборудване, монтирано върху стени Метод на монтиране (предпочитан метод), стълбове или подобни места – монтирано върху повърхности. Платинено-сив с електрически бял панел. Цвят *За модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.

  • Seite 69: Информация За Продукта

    2. ИНФОРМАЦИЯ ЗА ПРОДУКТА Таблицата по-долу съдържа наличните продуктови конфигурации за моделите ŠKODA iV Charger. ŠKODA iV ŠKODA iV ŠKODA iV Характеристики Charger Charger Charger Connect Connect+ Максимална изходна мощност 7,4 kW (еднофазна) Максимална изходна мощност 11 kW (трифазна) Свързан кабел за зареждане тип 2 (4,5 m или...

  • Seite 70: Зареди С Wallbox

    ▶ Дръжте вашата карта за зареждане (RFID карта) пред четеца на зарядната станция, за да прекратите зареждането (по избор).* ▶ Изключете кабела за зареждане от вашето превозно средство. * Само за модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.

  • Seite 71: Индикация На Статуса

    Текущото състояние остава непроменено Състояние на сградата Състояние на RFID OFF (ИЗКЛ.) Описание Дисплей на състоянието Изключена или спестяване на енергия Wallbox стартира. Изчакайте, докато wallbox е готова за зареждане.* * За модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.
  • Seite 72 средство, зареждането е отложено от wallbox, приложението или инфраструктурата. Зареждането ще продължи, когато му бъде разрешено. Свързана с превозното средство, без зареждане, превозното средство е на пауза/приключило зареждането. * За модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.
  • Seite 73 или дистанционно разрешение.* Свързана с превозното средство, в очакване за карта за зареждане/NFC разрешение.* Прието NFC/ дистанционно разрешение за стартиране.* Свързана с превозното средство, отхвърляне на карта за зареждане/NFC.* * За модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.
  • Seite 74 Отхвърлено Plug & Charge разрешение.* Свързана с превозното средство, извършва се зареждане. ЗАБЕЛЕЖКА: Ако wallbox показва състояния, различни от описаните по-горе, вижте глава Състояния на грешка на wallbox за повече информация. *За модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.

  • Seite 75: Пригответе Се За Монтаж

    Закрепващ комплект за главен модул Винтове за закрепване на предния капак Ръководство за монтаж и употреба, част А Ръководство за монтаж, част Б * Само за модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+. ** Само за модели ŠKODA iV Charger Connect+.

  • Seite 76: Предварителни Условия За Монтаж

    Вашата ŠKODA iV Charger Connect+ се доставя оборудвана с електромер и е съвмес- тима с различни типове електромери. Например трифазен електромер също така ще бъде съвместим с еднофазна wallbox, както е показано на следващата таблица. Еднофазен Трифазен Възможни комбинации електромер...
  • Seite 77 ▶ Препоръчаните инструменти са доставени на обекта (необходими са и допълнителни инструменти). Вижте глава Необходими инструменти и материали за повече информация. ▶ Дюбелите, винтовете и бургиите, които ще се използват за монтажа на стенната скоба, трябва да са подходящи за вида на стената в мястото на монтажа. ▶...

  • Seite 78: Необходими Инструменти И Материали

    4.3 Необходими инструменти и материали A. Необходими допълнителни инструменти и материали Бормашина Клещи Чук Клещи за кримпване на Ethernet кабел Бургия 8 мм Oтвертка 2 мм Звездообразна отвертка T20 Звездообразна отвертка T30 с минимална работна дължина 20 cm Oтвертка 5,5 мм Клещи...
  • Seite 79 Стойност на въртящ момент M4 x 10 mm 2,3–2,7 Nm M6 x 16 mm 7,3–8,6 Nm M6 x 60 mm 8–11 Nm * Само за модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+. ** Само за модели ŠKODA iV Charger Connect+.

  • Seite 80: Бележки Относно Монтажа

    4.4 Бележки относно монтажа Предупреждение При свързване на wallbox към захранване, различно от посоченото в този раздел, е възможно да възникне несъвместимост на инсталацията и риск от електрически удар, който да причини повреждане на wallbox, нараняване или смърт. ▶ Свързвайте wallbox към захранване само в конфигурация, която е посочена в...
  • Seite 81 Свързване на електрозахранването Настройка 1: 400 V трифазен с неутрала За трифазна употреба на вторичен ка- бел със звездна връзка трябва да бъдат свързани всички три фази (L1, L2 и L3) и неутралата. Всяко фазово напрежение трябва да измерва 230 V до неутралата. Настройка...

  • Seite 82: Монтиране На Wallbox

    5. МОНТИРАНЕ НА WALLBOX Опасност Дейностите по електрически инсталации без подходящи предпазни мерки крият риск от електрически удар, който ще причини тежки наранявания или смърт. ▶ Изключете входното захранване, преди да монтирате зарядната станция. Не включвайте захранването, докато зарядната станция не бъде монтирана изцяло с...

  • Seite 83: Инсталиране На Стенната Скоба

    Внимание Пукнатини в стъклото в предната част на модула могат да превърнат wallbox в опа- сен предмет, носещ риск от наранявания. ▶ Ако стъклото в предната част на модула се спука, веднага уредете да бъде заменено от квалифициран електротехник. Електростатичното разреждане може да повреди електронните компоненти в wallbox. ▶...
  • Seite 84 Внимание Ако след отстраняването на отварящите се скоби са останали остри ръбове, те мо- гат да предизвикат повреди по кабелите и водят до риск от електрически удар. ▶ Уверете се, че след изваждането на отварящите се скоби не са останали остри ръбове.

  • Seite 85: Монтирайте Главния Модул На Стенната Скоба

    a. Отстранете контрагайките от щуцерите и монтирайте щуцерите на захранващия кабел и (по избор) на кабела на токовия трансформатор и на Ethernet кабела, с техните уплътнителни гайки, монтирани върху външната страна на wallbox. b. Вкарайте захранващите кабели от задната част на wallbox през отвора на кабела...

  • Seite 86: Сглобете Wallbox

    Насочете кабелите към техните клеми за връзка. Уверете се, че радиусът на огъване е в границите за типа кабел. c. Свържете проводниците съгласно модела на ŠKODA iV Charger и таблицата за цветово кодиране по-долу. A. ŠKODA iV Charger Connect+ с електромер...
  • Seite 87 ЗАБЕЛЕЖКА: Ако wallbox не е оборудвана с проходни клеми или електромер, зачисте- те отделните проводници до 15 mm (еднофазна wallbox) или 10 mm (трифазна wallbox). След това свържете проводниците на захранващия кабел директно към съединител- ните клеми в долната част на платката на захранването в съответствие с цветовото ко- диране.
  • Seite 88 a. Поставете държача на кабела за зареждане на главния модул със страната с V-образна форма, сочеща към главния модул. b. Свържете проводника на PE (защитно заземяване) на кабела за зареждане към втория свободен слот на проходната клема на PE. c. Свържете проводника CP на кабела за зареждане към CP проходната клема, разположена...
  • Seite 89 Светодиодът за състоянието на wallbox светва, за да покаже, че wallbox се стартира, за да е готова за зареждане. Вижте глава Индикация на статуса за повече информация. * Само за модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.

  • Seite 90: Настройка На Dip Превключвателите

    6. НАСТРОЙКА НА DIP ПРЕВКЛЮЧВАТЕЛИТЕ Платката на захранването има две групи DIP превключватели с 5 позиции: ▶ Група A определя типа на използвания токов трансформатор, както и функцията за контрол на загуба на заземяване. ▶ Група B определя максималния наличен ток на съоръжението/сградата в зависимост...
  • Seite 91 Confi guration Manager на wallbox. Вижте глава Конфигуриране на ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+ за повече информация. Забележка: Всяка конфигурация, различаваща се от представените по-горе, се счита за невалидна и предизвиква състояние на грешка. * Само за модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.
  • Seite 92 Конфигурация на монитора на наземните загуби Позиция 5 на DIP превключвателя в група A конфигурира функцията за контрол на загуба на заземяване. По подразбиране тази функция е активирана фабрично. ЗАБЕЛЕЖКА: wallbox няма да открива свързване към заземяване, ако е забранена функцията...
  • Seite 93 Не е свързан токов тран- Токов тран- Превключватели от група B сформатор сформатор Номер и позиция Максима- Максимален ток на на DIP превключ- лен ток на станция вателя Илюстрация фаза в съ- оръжение/ 16 A 32 A сграда Трифазно Еднофазно 16 A 32 A 10 A...
  • Seite 94 Не е свързан токов тран- Токов тран- Превключватели от група B сформатор сформатор Номер и позиция Максима- Максимален ток на на DIP превключ- лен ток на станция вателя Илюстрация фаза в съ- оръжение/ 16 A 32 A сграда Трифазно Еднофазно 15 A 15 A 35 A...
  • Seite 95 Не е свързан токов тран- Токов тран- Превключватели от група B сформатор сформатор Номер и позиция Максима- Максимален ток на на DIP превключ- лен ток на станция вателя Илюстрация фаза в съ- оръжение/ 16 A 32 A сграда Трифазно Еднофазно невалиден...

  • Seite 96: Конфигуриране На Škoda Iv Charger Connectи Škoda Iv Charger Connect

    И ŠKODA iV CHARGER CONNECT+ ЗАБЕЛЕЖКА: Функциите за интелигентно зареждане, като получаване на разрешение с карта за зареждане или дистанционно управление на ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+, са налични след месец май 2020 г. ЗАБЕЛЕЖКА: Свързването на ŠKODA iV Charger Connect или ŠKODA iV Charger Connect+ към...
  • Seite 97 В случай че в нашия договор личните данни се обработват от подизпълнители, ние сме сключили договори за обработка с тези подизпълнители и сме договорили подходящи гаранции за съблюдаване на защитата на личните данни. Ние подбираме нашите подиз- пълнители внимателно, те обработват личните данни изключително за изпълнение на своите...
  • Seite 98 Право на информация: Имате право да получавате информация (чл. 15 от Общия ре- гламент относно защитата на данните) от нас относно обработването на личните Ви данни. Право на коригиране: Имате право да поискате от нас коригиране на грешни, респ. непълни лични данни (чл. 16 от Общия регламент относно защитата на данните). Право...

  • Seite 99: Connect+ Локално

    7.2 Конфигуриране на ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+ локално ЗАБЕЛЕЖКА: За допълнителна информация за конфигурацията направете справка с онлайн ръководството на www.elli.eco/download. Предварително условие: wallbox е монтирана и вие имате стикер за конфигурация, който е доставен със зарядната станция.

  • Seite 100: Свържете Škoda Iv Charger Connect И Škoda Iv Charger Connect+ Към Акаунта На Приложението

    7.3 Свържете ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+ към акаунта на приложението За да използвате онлайн услугите, предлагани от ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+, трябва да свържете вашата wallbox към вашия акаунт за ŠKODA.

  • Seite 101: Въвеждане В Експлоатация

    8. ВЪВЕЖДАНЕ В ЕКСПЛОАТАЦИЯ Общо въвеждане в експлоатация Преди да свържете wallbox с превозното средство: 1. Изчистете зоната на връзката. 2. Проверете стенния монтаж за стабилност. 3. Уверете се, че всички винтове и клемни връзки са затегнати. 4. Уверете се, че няма празни избити отвори за прокарване на кабели. Уплът- нете...

  • Seite 102: Отстраняване На Неизправности

    електрически удар, който да причини нараняване или смърт. ▶ Ако някоя от изброените грешки продължава да се появява, свържете се с вашия отдел за поддръжка на клиенти на skoda-support@elli.eco за да получите допълнителни съвети и да избегнете повреждане на вашата wallbox.
  • Seite 103 Състояния Състояние Обяснение на светодиодите на wallbox Зареждането не е възможно Токов тран- сформатор/ Домашното потребление на системата за енергия е прекалено високо, за да управление позволява зареждане. wallbox стар- на домашното тира зареждането отново, когато е потребление налице достатъчна енергия. на...
  • Seite 104 уверете се, че сте предпазили wallbox от топлинни източници (пряка слънчева светлина). Зареждането не е възможно Загуба на защитно Забележка: ŠKODA iV Charger от- заземяване крива дали е правилно свързана към земята чрез измерване на напреже- нието на L1 към PE (защитното зазе- мяване).
  • Seite 105 Състояния Състояние Обяснение на светодиодите на wallbox Зареждането не е възможно Утечка към земя Wallbox е засякла утечка към земя, причинена от превозното средство. ▶ Ако превозното средство е свързано с wallbox, изключете го. Изчакайте wallbox да влезе в режим на изчакване, преди да свържете...
  • Seite 106 свържете повторно превозното средство. ▶ Ако грешката все още се появя- ва, когато превозното средство не е свързано, проверете кабела за зареждане и съединителя за замърсяване или повреда. * Само за модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.
  • Seite 107 или с неотдавна приемани карти, или на Elli* без контрол на достъпа. ▶ Използвайте Confi guration Manager, за да се уверите, че мрежовите настройки са пра- вилни. * Само за модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.
  • Seite 108 Зареждането не е разрешено Отхвърлено Plug & Charge Сертификатът Plug & Charge е нева- разрешение* лиден. ▶ Използвайте алтернативен метод за получаване на разрешение (напр. карта за зареждане). * Само за модели ŠKODA iV Charger Connect и ŠKODA iV Charger Connect+.

  • Seite 109: Коригирайте Дължината На Кабела За Зареждане

    10.2 Коригирайте дължината на кабела за зареждане 1. Разхлабете двата винта на приспособлението за снемане на механическото напрежение при дърпане с помощта на звездообразна отвертка 10. 2. Докато държите кабела, настройте позицията на държача на кабела за за- реждане, като го въртите обратно на часовниковата стрелка. 3.

  • Seite 110: Извеждане От Експлоатация

    11. ИЗВЕЖДАНЕ ОТ ЕКСПЛОАТАЦИЯ Вижте съответните илюстрации в ръководство Б Опасност Дейностите по електрически инсталации без подходящи предпазни мерки крият риск от електрически удар, който може да причини тежко нараняване или смърт. ▶ Уверете се, че по време на монтажа не може да се осъществи свързване към електрозахранването.

  • Seite 111: Изхвърляне

    12. ИЗХВЪРЛЯНЕ След като извадите wallbox от експлоатация, изхвърлете устройството в съответствие с приложимите местни разпоредби за изхвърляне. Съгласно стандартите на ОЕЕО тази wallbox е с етикет със зачертано кошче за отпадъци. Това показва, че wallbox не трябва да се изхвърля при битовите отпадъци. Вместо това изхвърлете wallbox в...

  • Seite 112: Допълнение

    13. ДОПЪЛНЕНИЕ 13.1 Гаранция Производителят на тази wallbox не трябва да отговаря за неизправности или повреди поради неспазване на инструкциите за експлоатация и монтаж, нито дефекти, произ- тичащи от нормалното износване. Това освобождаване от отговорност се отнася по-специално за: ▶ Неподходящо съхранение, монтаж или употреба. ▶...

  • Seite 113: Речник

    13.3 Речник Съкращения и акроними Значение Променлив ток Контролен пилот Постоянен ток DIP-превключвател Двоен превключвател на вътрелинеен пакет Сензор за изтичане към земята Електрически автомобил GDPR Общ регламент за защита на данните Система за управление на битово HEMS енергопотребление Интерфейс човек - машина Светодиод...
  • Seite 115 ŠKODA iV Charger Charger Connect Charger Connect+ Manual | Part A...
  • Seite 117 5.3 Montirajte glavni sklop na zidni nosač .................. 141 5.4 Sklapanje punjača wallbox ......................142 6. Postavljanje DIP prekidača ....................146 7. Konfi guracija punjača ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+ ..........................152 7.1 Napomene o zaštiti podataka ....................152 7.2 Lokalna konfi guracija punjača ŠKODA iV Charger Connect i ŠKODA iV...

  • Seite 118: Opće Informacije I Opseg

    1. OPĆE INFORMACIJE I OPSEG 1.1 Opseg dokumenta Čuvajte ovaj priručnik tijekom cijelog životnog ciklusa proizvoda. Sljedeća poglavlja koja se tiču instaliranja i rješavanja problema namijenjena su kvalifi ciranom osoblju, kao što je ovlašteni električar, koje može instalirati wallbox na ispravan i siguran način te prepoznati potencijalnu opasnost: –...
  • Seite 119 Simboli Simboli koji se upotrebljavaju u ovom priručniku imaju sljedeće značenje: Korišteni simboli i njihova objašnjenja Ovaj simbol označava da se ilustracije koje odgovaraju navedenom poglavlju mogu pronaći u priručniku B. 1., a. ili I. Koraci koje je potrebno poduzeti navedenim redoslijedom. Koraci koje je potrebno poduzeti proizvoljnim redoslijedom.
  • Seite 120 ▶ Pogledajte poglavlje Rješavanje problemaza objašnjenje i daljnje upute u pogledu prikazanog stanja pogreške. ▶ Ako sumnjate da su wallbox ili kabel oštećeni, obratite se na skoda-support@elli.eco ili svojem distributeru. Pojedina električna vozila oslobađaju opasne ili eksplozivne plinove tijekom punjenja, što dovodi do opasnosti od eksplozije, a samim time i teških ozljeda ili smrti.
  • Seite 121 ▶ Pročitajte ovaj priručnik prije upotrebe punjača wallbox. ▶ Ako nakon čitanja ovog priručnika niste sigurni kako upotrebljavati wallbox, zatražite pomoć na adresi skoda-support@elli.eco ili posjetite lokalnog distributera za više informacija. ▶ Nemojte dopustiti djeci da upravljaju punjačem wallbox. Kada se djeca nalaze u blizini punjača wallbox koji je u upotrebi, potreban je nadzor odraslih osoba.
  • Seite 122 Pažnja Punjenje električnog vozila kabelom za punjenje koji nije potpuno odmotan može uzroko- vati pregrijavanje kabela te samim time oštetiti wallbox. ▶ Prije punjenja električnog vozila svakako provjerite je li kabel za punjenje u potpunosti odmotan i bez petlji. Nemojte stavljati prste niti ostavljati druge predmete unutar utičnice (npr. tijekom čišće- nja) jer biste se mogli ozlijediti ili oštetiti wallbox.

  • Seite 123: Tehničke Specifi Kacije

    Podaci o kućištu Pogledajte odjeljak Izjava o sukladnosti za EU. Certifi kacija Sigurnosna klasa I (postaja za punjenje opremljena Sigurnosna klasa je priključkom za uzemljenje radi sigurnosti) i prenaponska klasa III *Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+.
  • Seite 124 7,5 m ~ 7 kg Stacionarna oprema, montirana na zidovima Način montaže (poželjan način), stupovima ili ekvivalentnim položajima – površinska montaža Platinasto siva s električno bijelim okvirom Boja *Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+.

  • Seite 125: Informacije O Proizvodu

    2. INFORMACIJE O PROIZVODU Tablica u nastavku sadržava dostupne konfi guracije za modele punjača ŠKODA iV Charger. ŠKODA iV ŠKODA iV ŠKODA iV Charger Charger Značajke Charger Connect Connect+ Najveća izlazna snaga 7,4 kW (1-fazno) Najveća izlazna snaga 11 kW (3-fazno) Priloženi kabel za punjenje tipa 2...

  • Seite 126: Puniti S Wallbox

    ▶ Također možete držati svoju karticu za punjenje (RFID kartica) ispred čitača na postaji za punjenje kako biste zaustavili punjenje.* ▶ Isključite kabel za punjenje iz vašeg automobila. * Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+.

  • Seite 127: Indikacija Statusa

    LED bljeska stanje je nepromijenjeno stanje kuće stanje RFID-a isključeno Opis stanja Zaslon Isključeno ili štednja energije Wallbox se pokreće. Pričekajte dok wallbox ne bude spreman za punjenje.* *Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+.
  • Seite 128 Automobil je priključen, punjenje pauzirao wallbox, aplikacija ili infrastruktura. Sesija punjenja nastavlja se nakon što se odobri. Automobil je priključen, ne puni se, automobil je pauziran/ napunjen. *Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+.
  • Seite 129 Automobil je priključen, u tijeku je autorizacija kartice za punjenje/NFC-a.* Prihvaćena autorizacija / daljinsko pokretanje.* Automobil je priključen, odbijena kartica za punjenje/ NFC.* *Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+.
  • Seite 130 Plug & Charge.* Odbijena autorizacija za Plug & Charge.* Automobil je priključen, puni se. BILJEŠKA: Ako wallbox prikazuje stanja koja nisu ovdje opisana, pogledajte poglavlje Kodovi pogrešaka wallbox za dodatne informacije. *Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+.

  • Seite 131: Pripremite Se Za Instaliranje

    RS485 kabel ** Komplet za pričvršćivanje glavnog sklopa Pričvrsni vijci za prednji poklopac Korisnički priručnik za instalaciju A Priručnik za instalaciju B * Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+. ** Samo za ŠKODA iV Charger Connect+.

  • Seite 132: Preduvjeti Za Instaliranje

    Vaš je ŠKODA iV Charger Connect+ opremljen električnim brojilom te je kompatibilan s ra- zličitim tipovima električnih brojila. Primjerice, 3-fazno električno brojilo kompatibilno je i za 1-fazni wallbox, kako je prikazano u sljedećoj tablici. 1-fazno 3-fazno Moguće kombinacije električno brojilo električno brojilo...
  • Seite 133 ▶ Tiple, vijci i svrdla koja će se upotrebljavati tijekom instaliranja zidnog nosača odgovaraju strukturi zida na mjestu postavljanja. ▶ Polumjer savijanja kabela za napajanje nalazi se unutar dopuštenih odstupanja tijekom i nakon instaliranja. ▶ Polumjer savijanja kabela za punjenje nalazi se unutar dopuštenih odstupanja tijekom instaliranja i skladištenja.

  • Seite 134: Potrebni Alati I Materijali

    4.3 Potrebni alati i materijali A. Potrebni dodatni alati i materijali 2 mm 5,5 mm Bušilica Kliješta Čekić Uvlakač Ethernet kabela Svrdlo 8 mm Odvijač 2 mm Odvijač Torx T20 Odvijač Torx T30, s minimalnom radnom duljinom od 20 cm Odvijač...
  • Seite 135 Vrsta vijka Vrijednost momenta M4 x 10 mm 2,3–2,7 Nm M6 x 16 mm 7,3–8,6 Nm M6 x 60 mm 8–11 Nm * Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+. ** Samo za ŠKODA iV Charger Connect+.

  • Seite 136: Napomena O Instaliranju

    4.4 Napomena o instaliranju Upozorenje Spajanje punjača wallbox na napajanje različito od navedenog u ovom odjeljku može uzro- kovati nekompatibilnost instaliranja kao i opasnost od strujnog udara te samim time ošte- titi wallbox i uzrokovati ozljedu ili smrt. ▶ Wallbox spajajte na napajanje isključivo u konfi guraciji navedenoj u ovom odjeljku. Savjet za instalaciju TN sustav PE kabel...
  • Seite 137 Ožičenje napajanja Opcija 1: 400 V 3-fazno s nulom Za 3-fazno koristite zvijezda spoj spojen sekundarno, sve tri faze (L1, L2 i L3) i nula moraju biti spojene. Svaki fazni napon mora iznositi 230 V u odnosu na nulu. Opcija 2: 230 V 1-fazno s nulom Za 1-fazno spajanje upotrebljavajte sekun- darno spojen zvijezda spoj;...

  • Seite 138: Instaliranje Punjača Wallbox

    5. INSTALIRANJE PUNJAČA WALLBOX Opasnost Rad na električnim instalacijama bez odgovarajućih mjera opreza uzrokuje opasnost od strujnog udara, a samim time i teške ozljede ili smrt. ▶ Prije instaliranja postaje za punjenje isključite ulazno napajanje. Držite ulazno napajanje isključeno sve dok postaja za punjenje ne bude u potpunosti instalirana s montiranim i pričvršćenim prednjim poklopcem.

  • Seite 139: Instalirajte Zidni Nosač

    Pažnja Prednji sklop s napuklim staklom može wallbox učiniti opasnim predmetom te samim time uzrokovati opasnost od ozljeda. ▶ Ako se staklo prednjeg sklopa razbije, obratite se kvalifi ciranom električaru da vam odmah zamijeni cijeli prednji sklop. Nepoduzimanje mjera opreza glede elektrostatičkog pražnjenja (ESD) može oštetiti elek- troničke komponente u punjaču wallbox.

  • Seite 140: Pripremite Glavni Sklop Za Instaliranje

    5.2 Pripremite glavni sklop za instaliranje Pogledajte odgovarajuće ilustracije u priručniku B. 1. Pripremite glavni sklop za instaliranje kabela a. Odaberite odgovarajući način usmjeravanja za kabele za napajanje. b. Ako koristite ožičenje na zidu, kliještima uklonite jedan od četiri lomljiva jezička. Pažnja Oštri rubovi koji ostanu nakon uklanjanja lomljivih jezičaka mogu oštetiti kabele i uzroko- vati opasnost od strujnog udara.

  • Seite 141: Montirajte Glavni Sklop Na Zidni Nosač

    2. Montirajte uvodnice i postavite kabele: Upozorenje Neupotrebljavanje okruglih kabela za instaliranje i neispravna montaža brtvenih matica kabelskih uvodnica utječu na zaštitu punjača wallbox od vlage, što može uzrokovati opa- snost od strujnog udara. ▶ Upotrijebite okrugle kabele za instaliranje. ▶...

  • Seite 142: Sklapanje Punjača Wallbox

    Provedite kabele do za njih predviđenih priključaka. Osigurajte da je polumjer savijanja unutar dopuštenih odstupanja za tu vrstu kabela. c. Spojite žice u skladu s modelom punjača ŠKODA iV Charger i tablicom označavanja bojama u nastavku. A. ŠKODA iV Charger Connect+ s električnim brojilom: a.
  • Seite 143 2. Također možete i instalirati i spojiti kabel CT zavojnice. a. Skinite vanjsku izolaciju kabela u duljini od 50 mm, a zatim ogulite pojedinačne žice na 7 mm. b. Spojite signalne žice. Pažnja Neispravno spajanje signalnih žica CT zavojnica može uzrokovati neispravno instaliranje, a samim time i prekoračenje konfi gurirane maksimalne struje punjenja punjača wallbox.
  • Seite 144 Označavanje kabela za punjenje električnih vozila bojama Žice Boja Smeđa Crna Siva Plava Zelena/žuta 4. Postavite DIP prekidače. Pažnja Oštećena komunikacijska ploča može uzrokovati neispravno instaliranje, a time i nestabi- lan rad punjača wallbox. ▶ Pazite da ne oštetite komunikacijsku ploču tijekom konfi guriranja DIP prekidača. Pogledajte poglavlje Postavljanje DIP prekidača za potrebne postavke DIP prekidača.
  • Seite 145 10. Omotajte kabel za punjenje oko punjača wallbox za pravilno skladištenje. 11. Uključite ulazno napajanje postaje. Uključuje se LED svjetlo stanja koje označava da se wallbox pokreće i priprema za punjenje. Pogledajte poglavlje Indikacija statusaza dodatne informacije. * Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+.

  • Seite 146: Postavljanje Dip Prekidača

    6. POSTAVLJANJE DIP PREKIDAČA Ploča napajanja ima dvije skupine 5-pinskih DIP prekidača: ▶ Skupina A određuje vrstu zavojnice koja se upotrebljava za strujni transformator i defi nira funkciju nadzora gubitka uzemljenja. ▶ Skupina B određuje maksimalnu dostupnu struju iz objekta/kuće ili samog punjača wallbox, ovisno o konfi guraciji skupine A.
  • Seite 147 Na punjaču wallbox lokalno postavite parametre CT zavojnice putem alata Confi guration Manager. Pogledajte poglavlje Konfi guracija punjača ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+ za dodatne informacije. Napomena: bilo koja konfi guracija koja prethodno nije navedena smatra se neispravnom i uzrokuje stanje pogreške.
  • Seite 148 Konfi guracija nadzora gubitka uzemljenja DIP prekidač 5 u skupini A konfi gurira funkciju nadzora gubitka uzemljenja. Prema zadanim postavkama ova je značajka tvornički omogućena. BILJEŠKA: Wallbox ne prepoznaje uzemljenje ako je funkcija nadzora gubitka uzemljenja onemogućena. Prekidači skupine A Ilustracija Nije Nije...
  • Seite 149 CT zavojnica nije priklju- CT zavoj- Prekidači skupine B čena nica Broj i položaj DIP Maksimal- Maksimalna struja postaje prekidača na struja Ilustracija objekta/ 16 A 32 A kuće po fazi 3-fazni 1-fazni 16 A 32 A 10 A 13 A 10 A 10 A 16 A...
  • Seite 150 CT zavojnica nije priklju- CT zavoj- Prekidači skupine B čena nica Broj i položaj DIP Maksimal- Maksimalna struja postaje prekidača na struja Ilustracija objekta/ 16 A 32 A kuće po fazi 3-fazni 1-fazni 15 A 15 A 35 A neispravno 16 A 40 A neispravno...
  • Seite 151 CT zavojnica nije priklju- CT zavoj- Prekidači skupine B čena nica Broj i položaj DIP Maksimal- Maksimalna struja postaje prekidača na struja Ilustracija objekta/ 16 A 32 A kuće po fazi 3-fazni 1-fazni neispravno 25 A 160 A neispravno 26 A 180 A neispravno 27 A...

  • Seite 152: Konfi Guracija Punjača Škoda Iv Charger Connect I Škoda Iv Charger Connect

    I ŠKODA iV CHARGER CONNECT+ BILJEŠKA: Funkcije Smart Charging kao što su autorizacija s pomoću kartice za punjenje ili daljinsko upravljanje za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+ bit će dostupne od svibnja 2020 godine. BILJEŠKA: Povezivanje punjača ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+ na internet nužan je korak za upotrebu funkcija Smart Charging uz odgovarajuće internetske...
  • Seite 153 primjereno jamstvo za obradu podataka u zemljama izvan Europe). Korištene klauzule stan- dardnog ugovora Europske unije možete pogledati na URL adresi https://eur-lex.europa.eu/ legal-content/DE/TXT/?uri=CELEX%3A32010D0087. Pregled pružatelja usluga koji rade po našem nalogu naći ćete u svako doba na www.elli.eco. II. Home Charging ili online usluge Ako opcijski želite autorizirati i koristiti daljnje Home Charging ili online usluge (npr.
  • Seite 154 Pravo na ulaganje prigovora: Ako se obrada provodi na temelju prevladavajućeg legitimnog interesa, imate pravo podnijeti prigovor na obradu vaših podataka. Prigovor je dopušten kada je obrada u javnom interesu ili se temelji na jednom od legitimnih interesa tvrtke Volkswa- gen Group Charging GmbH ili treće osobe. U slučaju prigovora molimo vas da nam saopćite razloge zbog kojih ulažete prigovor na obradu podataka.

  • Seite 155: Lokalna Konfi Guracija Punjača Škoda Iv Charger Connect I Škoda Iv Charger Connect

    7.2 Lokalna konfi guracija punjača ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+ NAPOMENA: za dodatne informacije o konfi guraciji pogledajte internetski priručnik na adre- si www.elli.eco/download. Preduvjet: instaliran je wallbox i imate konfi guracijsku naljepnicu koja je isporučena uz postaju za punjenje.

  • Seite 156: Connect+ S Računom Aplikacije

    7.3 Uparivanje punjača ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+ s računom aplikacije Da biste se koristili internetskim uslugama koje nude ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+, morate povezati wallbox sa svojim ŠKODA računom. 1. Preuzmite aplikaciju MyŠKODA Powerpass.

  • Seite 157: Puštanje U Rad

    8. PUŠTANJE U RAD Opće puštanje u rad Prije priključivanja wallbox na vozilo: 1. Očistite priključnu zonu. 2. Provjerite stabilnost zidnog nosača. 3. Provjerite jesu li svi vijci i priključci terminala dovoljno pritegnuti. 4. Pobrinite se da nijedan perforirani otvor za provođenje kabela ne ostane otvoren. Zabrtvite ih zaptivnim čepovima ako u njima nema provedenih kabela.

  • Seite 158: Rješavanje Problema

    Ako se ignorira pogreška koju wallbox prikaže, može doći do opasnosti od strujnog udara, a samim time i ozljede ili smrti. ▶ Ako se bilo koja od navedenih pogrešaka ne može riješiti, obratite se korisničkoj podršci na adresi skoda-support@elli.eco kako biste primili daljnje savjete i izbjegli oštećenje punjača wallbox. 10.1 Kodovi pogrešaka wallbox Stanja LED-a Stanja punjača...
  • Seite 159 Stanja LED-a Stanja punjača Objašnjenje wallbox Punjenje nije moguće Pauzirano punjenje CT Potrošnja električne energije u kući zavojnicom / prevelika je za nastavak punjenja. HEMS-om Wallbox nastavlja s punjenjem čim se smanji potrošnja električne energije. Punjenje je moguće Smanjenje kapaciteta CT Kada je potrošnja električne energije zavojnice / u kući velika, wallbox omogućava...
  • Seite 160 ▶ Ako se ova pogreška često pojavljuje, provjerite je li wallbox zaštićen od izvora topline (izravne sunčeve svjetlosti). Gubitak Punjenje nije moguće Napomena: ŠKODA iV Charger otkri- zaštitnog uzemljenja va je li pravilno priključen na uzemljenje mjerenjem napona između L1 i PE (za- štitno uzemljenje).
  • Seite 161 Stanja LED-a Stanja punjača Objašnjenje wallbox Punjenje nije moguće Propuštanje uzemljenja Wallbox je otkrio propuštanje struje uze- mljenja (mase) nastalo na strani vozila. ▶ Ako je vozilo priključeno na wall- box, odspojite ga. Pričekajte da wallbox prijeđe u neaktivno stanje, a zatim ga ponovno priključite.
  • Seite 162 ▶ Ako vozilo nije priključeno na wallbox, isključite wallbox u ormariću za napajanje. Ponovno uključite wallbox radi ponovnog pokretanja. ▶ Ako pogreška nije ispravljena, obratite se korisničkoj podršci. * Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+.
  • Seite 163 Punjenje nije dopušteno Odbijena autorizacija za Nije valjan certifi kat za Plug & Charge. Plug & Charge* ▶ Pokušajte s drugom metodom autorizacije (npr. karticom za punjenje). * Samo za ŠKODA iV Charger Connect i ŠKODA iV Charger Connect+.

  • Seite 164: Podesite Duljinu Kabela Za Punjenje

    10.2 Podesite duljinu kabela za punjenje 1. Otpustite dva vijka na uvodnici kabela za punjenje s pomoću odvijača Torx 10. 2. Držite kabel i namjestite položaj držača kabela za punjenje tako da ga okrećete u smjeru suprotnom od kazaljke na satu. 3.

  • Seite 165: Stavljanje Izvan Pogona

    11. STAVLJANJE IZVAN POGONA Pogledajte odgovarajuće ilustracije u priručniku B. Opasnost Rad na električnim instalacijama bez odgovarajućih mjera opreza uzrokuje opasnost od strujnog udara te samim time i tešku ozljedu ili smrt. ▶ Provjerite da tijekom instaliranja ne može doći do povezivanja s električnom strujom. ▶...

  • Seite 166: Dodatak

    13. DODATAK 13.1 Jamstvo Proizvođač ove wallbox ne snosi odgovornost za oštećenja ili štetu zbog neusklađenosti s uputama za uporabu i instaliranje, niti za oštećenja koja nastanu uslijed normalnog korište- nja i habanja. Ovo isključenje od odgovornosti posebno se odnosi na sljedeće: ▶...

  • Seite 167: Kazalo

    13.3 Kazalo Skraćenice i akronimi Značenje Izmjenična struja Upravljački (pilot) vod Istosmjerna struja DIP prekidač Paket redno vezanih dualnih prekidača Senzor propuštanja uzemljenja Električno vozilo GDPR Opća pravila o zaštiti podataka HEMS Kućni sustav upravljanja energijom Sučelje čovjek-stroj Svjetlosna dioda Glavni prekidač...
  • Seite 169 ŠKODA iV Charger Charger Connect Charger Connect+ Manual | Part A...
  • Seite 171 5.4 Montáž wallboxu .......................... 195 6. Nastavení přepínačů DIP ..................... 199 7. Konfi gurace ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+ ..205 7.1 Zásady ochrany osobních údajů ..................... 205 7.2 Lokálně konfi gurujte ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+ ............................

  • Seite 172: Obecné Informace A Rámec

    1. OBECNÉ INFORMACE A RÁMEC 1.1 Rámec dokumentu Tuto příručku uchovávejte po celou dobu životnosti produktu. Následující kapitoly týkající se instalace a odstraňování problémů jsou určeny kvalifi kovaným pracovníkům, jako jsou kvalifi kovaní elektrikáři, kteří mohou správně a bezpečně nainstalovat wallbox a identifi kovat potenciální...
  • Seite 173 Symboly Symboly použité v této příručce mají následující význam: Použití a vysvětlení symbolů Tento symbol znamená, že ilustrace odpovídající uvedené kapitole jsou uvedeny v příručce B. 1., a. nebo I. Činnosti je třeba dodržovat v uvedeném pořadí. – Činnosti je třeba dodržovat v nespecifi ckém pořadí. Poznámka: Texty s tímto symbolem obsahují...
  • Seite 174 ▶ V kapitole Řešení problémů naleznete vysvětlení a další pokyny k uvedeným chybovým stavům. ▶ Pokud máte podezření, že je wallbox nebo kabel poškozen, kontaktujte skoda- support@elli.eco nebo svého distributora. Některá elektrická vozidla uvolňují při nabíjení nebezpečné nebo výbušné plyny, což má za následek riziko výbuchu a v důsledku toho těžká...
  • Seite 175 ▶ Před použitím wallboxu si přečtěte tuto příručku. ▶ Pokud si po přečtení této příručky nejste jisti, jak wallbox používat, požádejte o asistenci na adrese skoda-support@elli.eco nebo se obraťte na místního prodejce, který vám poskytne další informace. ▶ Nedovolte obsluhovat wallbox dětem. Pokud se děti zdržují v blízkosti používaného wallboxu, je nutný...
  • Seite 176 Upozornění Nabíjení elektrického vozidla, pokud není nabíjecí kabel zcela odvinut, může vést k přehřá- tí kabelu, což může poškodit wallbox. ▶ Před nabíjením elektrického vozidla se ujistěte, že je nabíjecí kabel zcela odvinut a zabraňte překrývajícím se smyčkám. Vkládání prstů nebo ponechání předmětů ve zdířce zástrčky (např. při čištění) může způ- sobit zranění...

  • Seite 177: Technické Specifi Kace

    −30 °C – +50 °C Rozsah provozních teplot −30 °C – +85 °C Rozsah skladovacích teplot Max. 95 % – nekondenzující Provozní vlhkost Maximální instalační výška Max. 4000 m nad mořem *Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+...
  • Seite 178 ▶ 3-fázová 16 A stanice se 7,5m nabíjecím kabelem ~ 7 kg Stacionární zařízení montované na zdi (preferovaná metoda), Metoda montáže sloupky nebo podobné pozice – montáž na povrch Platinově šedá s elektrickým bílým rámečkem Barva *Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+...

  • Seite 179: Informace O Produktu

    2. INFORMACE O PRODUKTU Níže uvedená tabulka uvádí dostupné konfi gurace produktu pro modely ŠKODA iV Charger. ŠKODA iV ŠKODA iV ŠKODA iV Funkce Charger Charger Charger Connect Connect+ Maximální výstupní výkon 7,4 kW (1-fázový) Maximální výstupní výkon 11 kW (3-fázový) Připojený...

  • Seite 180: Nabíjení Pomocí Wallbox

    2. Váš automobil se nabíjí 3. Ukončení nabíjení − Volitelně, pro ukončení nabíjení přidržte svou kartu pro nabíjení (RFID karta) před čtečkou na nabíjecí stanici.* − Odpojte nabíjecí kabel z vašeho automobilu. * Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+...

  • Seite 181: Indikace Stavu

    LED stav domu stav zůstává nezměněn stav RFID vypnuto Popis stavu Display Vypnuto nebo úsporný režim Wallbox se spouští. Vyčkejte, až bude wallbox připraven k nabíjení.* * Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+...
  • Seite 182 Nečinný – připraveno k nabíjení. Auto připojeno, nabíjení pozastaveno wallboxem, aplikací nebo infrastrukturou. Nabíjení bude pokračovat, jakmile to bude možné. Auto je připojeno, nenabíjí se, auto je pozastaveno/plně nabité. * Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+...
  • Seite 183 NFC nebo vzdálenou autorizaci.* Auto je připojeno, čeká se na autorizaci karty pro nabíjení/NFC.* Autorizace / vzdálené spuštění přijato.* Auto je připojeno, karta pro nabíjení/NFC odmítnuty.* * Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+...
  • Seite 184 Autorizace Plug & Charge byla zamítnuta.* Auto je připojeno, probíhá nabíjení. POZNÁMKA: Pokud wallbox zobrazuje jiné stavy, než které jsou popsány výše, v kapitole Chybové stavy wallbox. naleznete další informace. *Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+.

  • Seite 185: Příprava Na Instalaci

    RFID kabel* RS485 kabel** sada pro upevnění hlavního dílu upevňovací šrouby pro přední kryt instalační a uživatelská příručka A instalační příručka B * Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+ ** Pouze pro ŠKODA iV Charger Connect+...

  • Seite 186: Před Instalací

    ŠKODA iV Charger Connect+ je vybaven elektroměrem kWh a je kompatibilní s různými typy elektroměrů kWh. Například, 3-fázový elektroměr kWh bude také kompatibilní v 1-fá- zovém wallboxu, jak je znázorněno v následující tabulce. 1-fázový 3-fázový Možné kombinace elektroměr kWh elektroměr kWh 1-fázový...
  • Seite 187 ▶ Doporučené nástroje (jsou potřebné další nástroje) jsou k dispozici na místě instalace. V kapitole Potřebné nástroje a materiál naleznete další informace. ▶ Zástrčky, šrouby a vrtáky, které se použijí pro montáž nástěnného držáku, jsou vhodné pro strukturu stěny v místě instalace. ▶...

  • Seite 188: Potřebné Nástroje A Materiál

    4.3 Potřebné nástroje a materiál A. Další potřebné nástroje a materiál vrtačka kleště kladivo krimpovací kleště na Ethernet kabel vrták 8 mm šroubovák 2 mm šroubovák Torx T20 šroubovák Torx T30 s minimální pracovní délkou 20 cm šroubovák 5,5 mm odizolovač...
  • Seite 189 Hodnota utahovacího momentu M4 x 10 mm 2,3–2,7 Nm M6 x 16 mm 7,3–8,6 Nm M6 x 60 mm 8–11 Nm * Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+ ** Pouze pro ŠKODA iV Charger Connect+...

  • Seite 190: Oznámení K Instalaci

    4.4 Oznámení k instalaci Varování Připojení wallboxu k jinému napájecímu zdroji, než je uvedeno v této části, může vést k nekompatibilitě instalace a riziku úrazu elektrickým proudem, a tím způsobit poškození wallboxu a zranění nebo smrt. ▶ Wallbox připojte k napájení pouze v konfi guraci uvedené v této části. Rady k instalaci TN systém PE kabel...
  • Seite 191 Zapojení napájení Možnost 1: 400 V, 3-fázové zapojení s nulovým vodičem Pro 3-fázové použití sekundárního kabelu zapojeného do Y musí být připojeny všech- ny tři fáze (L1, L2 a L3) a nulový vodič. Na- pětí každé fáze vůči nulovému vodiči musí být 230 V.

  • Seite 192: Instalace Wallboxu

    5. INSTALACE WALLBOXU Nebezpečí Práce na elektroinstalacích bez řádných bezpečnostních předpisů bude mít za následek riziko úrazu elektrickým proudem, což způsobí vážné zranění nebo smrt. ▶ Před instalací nabíjecí stanice vypněte napájení. Udržujte napájení vypnuté, dokud není nabíjecí stanice plně nainstalována s nainstalovaným a připevněným předním krytem. ▶...

  • Seite 193: Instalace Nástěnné Konzoly

    5.1 Instalace nástěnné konzoly Viz příslušné ilustrace v příručce B. 1. Umístěte nástěnnou konzolu na zeď a pro její vyrovnání použijte vodováhu. Ujistěte se, že šipka NAHORU na konzole směřuje nahoru. 2. Vyznačte pozice tří otvorů k uchycení na zdi. 3.

  • Seite 194: Montáž Hlavního Dílu Na Nástěnnou Konzolu

    Položte wallbox na hladký rovný povrch. II. Široký šroubovák (např. T30) umístěte do otvoru, který je třeba vyrazit. III. Pro vytvoření otvoru udeřte na šroubovák kladivem. Pokud je to nutné, odstraňte zbytek materiálu ručně a zajistěte, aby nezbyly žádné otřepy. POZNÁMKA: Pokud jsou otvory potřebné...

  • Seite 195: Montáž Wallboxu

    Veďte kabely k jejich svorkám. Zajistěte, aby byl poloměr ohybu v rámci mezních hodnot pro tento typ kabelu. c. Připojte vodiče podle modelu ŠKODA iV Charger a níže uvedené tabulky barevného označení. A. ŠKODA iV Charger Connect+ s elektroměrem kWh a.
  • Seite 196 2. Volitelně nainstalujte a připojte kabel CT cívky. a. Odstraňte vnější izolaci kabelu v délce 50 mm. Poté proveďte obnažení jednotlivých vodičů v délce 7 mm. b. Připojte signální vodiče. Upozornění Nesprávné připojení signálních vodičů cívek CT může mít za následek nesprávnou instalaci, což...
  • Seite 197 c. Vodič CP nabíjecího kabelu připojte k průchozí svorce CP, které je umístěna na konci DIN lišty. d. Přes senzor ELS protáhněte nulový (N), L1 (a rovněž L2 a L3 – u 3-fázové verze) vodič nabíjecího kabelu. Připojte je přímo ke svorkám na napájecí desce podle níže uvedené...
  • Seite 198 11. Spusťte napájení stanice. LED dioda stavu wallboxu se rozsvítí, což signalizuje, že wallbox se spouští a je připraven k nabíjení. V kapitole Indikace stavu naleznete další informace. * Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+.

  • Seite 199: Nastavení Přepínačů Dip

    6. NASTAVENÍ PŘEPÍNAČŮ DIP Napájecí deska má dvě skupiny 5kolíkových přepínačů DIP: ▶ Skupina A určuje typ cívky použité pro proudový transformátor a defi nuje funkci monitoru ztrát uzemnění. ▶ Skupina B určuje maximální dostupný proud objektu/domu nebo samotného wallboxu v závislosti na konfi guraci skupiny A. Na následujících obrázcích a tabulkách je horní...
  • Seite 200 – Parametry cívky CT nastavte lokálně pomocí Confi guration Manager wallboxu. V kapitole Konfi gurace ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+ naleznete další informace. POZNÁMKA: Jakákoli jiná konfi gurace než výše uvedené konfi gurace se považuje za neplat- nou a způsobí...
  • Seite 201 Konfi gurace monitorování ztráty uzemnění Přepínač DIP 5 ve skupině A konfi guruje funkčnost monitoru ztrát uzemnění. Ve výchozím nastavení je tato funkce povolena z výroby. POZNÁMKA: Pokud je deaktivována funkce monitorování ztrát uzemnění, wallbox nezjistí zemní spojení. Přepínače skupiny A Ilustrace Monitoring ztráty uzemnění...
  • Seite 202 Není zařazena žádná cívka Přepínače skupiny B Cívka CT Číslo a pozice Maximální Maximální proud stanice přepínače DIP proud ob- Ilustrace jektu/domu 16 A 32 A na fázi 3-fázový 1-fázový 16 A 32 A 10 A 13 A 10 A 10 A 16 A 11 A 11 A...
  • Seite 203 Není zařazena žádná cívka Přepínače skupiny B Cívka CT Číslo a pozice Maximální Maximální proud stanice přepínače DIP proud ob- Ilustrace jektu/domu 16 A 32 A na fázi 3-fázový 1-fázový neplatné 16 A 40 A neplatné 17 A 50 A neplatné 18 A 60 A neplatné...
  • Seite 204 Není zařazena žádná cívka Přepínače skupiny B Cívka CT Číslo a pozice Maximální Maximální proud stanice přepínače DIP proud ob- Ilustrace jektu/domu 16 A 32 A na fázi 3-fázový 1-fázový neplatné 26 A 180 A neplatné 27 A 200 A neplatné 28 A neplatné...

  • Seite 205: Konfi Gurace Škoda Iv Charger Connect A Škoda Iv Charger Connect

    CHARGER CONNECT+ POZNÁMKA: Funkce inteligentního nabíjení, jako je autorizace pomocí karet pro nabíjení nebo dálkových ovladačů pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+, budou k dispozici po květnu 2020. POZNÁMKA: Připojení ŠKODA iV Charger Connect nebo ŠKODA iV Charger Connect+ k internetu je povinné...
  • Seite 206 a pravidelně je kontrolujeme. Byly uzavřeny příslušné standardní smluvní doložky EU pro pře- dávání osobních údajů zpracovatelům ve třetích zemích (jako vhodná záruka na zpracování údajů mimo evropské země). Použité standardní smluvní doložky EU naleznete na URL adre- se https://eur-lex.europa.eu/legal-content/DE/TXT/?uri=CELEX%3A32010D0087. Přehled námi využívaných poskytovatelů...

  • Seite 207: Connect

    Pověřenec pro ochranu osobních údajů společnosti Volkswagen Group Charging GmbH Mollstraße 1, 10178 Berlin privacy@elli.eco Stav: červen 2020 7.2 Lokálně konfi gurujte ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+ POZNÁMKA: Další informace o konfi guraci najdete v online příručce na adrese www.elli.eco/download.

  • Seite 208: Spárování Škoda Iv Charger Connect A Škoda Iv Charger Connect+ S Účtem Aplikace

    7.3 Spárování ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+ s účtem aplikace Chcete-li využívat všechny online služby, které nabízí ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+, musíte svůj wallbox propojit se svým ŠKODA účtem.

  • Seite 209: Uvedení Do Provozu

    8. UVEDENÍ DO PROVOZU Uvedení do provozu – obecně Před připojením wallbox k vozidlu: 1. Očistěte oblast připojení. 2. Zkontrolujte stabilitu instalace na zdi. 3. Zkontrolujte, zda jsou dotaženy všechny šrouby a svorky. 4. Zkontrolujte, že žádné prorážecí otvory pro vedení kabelů nezůstaly otevřené. Pokud jimi nevede žádný...

  • Seite 210: Řešení Problémů

    Ignorování chyby uvedené na wallboxu může vést k riziku úrazu elektrickým proudem, což může způsobit zranění nebo smrt. ▶ Pokud některá z uvedených chyb přetrvává, kontaktujte zákaznickou podporu na adrese adrese skoda-support@elli.eco, kde získáte další asistenci, čímž zabráníte poškození vašeho wallboxu. 10.1 Chybové stavy wallbox...
  • Seite 211 Stavy LED kontrolek Stav wallboxu Vysvětlení Nabíjení pro Nabíjení není možné. cívku CT/ Nabíjení není umožněno z důvodu HEMS bylo vysoké spotřeby energie v domácnosti. pozastaveno. Jakmile bude k dispozici napájení, začne wallbox znovu nabíjet. Snížení výkonu Nabíjení je možné. pro cívku CT/ Pokud je spotřeba energie HEMS...
  • Seite 212 (přímé sluneční záření). Nabíjení není možné. Ztráta ochranného POZNÁMKA: ŠKODA iV Charger uzemnění detekuje, zda je správně připojen k uzemnění, měřením napětí mezi L1 a PE (ochranné uzemnění). ▶ Nechte vícekrát změřit napětí mezi L1 a PE: A –...
  • Seite 213 Stavy LED kontrolek Stav wallboxu Vysvětlení Unikající proud Nabíjení není možné. Wallbox detekoval únik proudu do uzemnění (země) způsobený vozidlem. ▶ Pokud je vozidlo připojeno k wallboxu, odpojte jej. Před opětovným připojením vozidla vyčkejte, až bude wallbox nečinný. ▶ Pokud vozidlo není připojeno k wallboxu, vypněte wallbox na skříni napájení.
  • Seite 214 ▶ Pokud vozidlo není připojeno k wallboxu, vypněte wallbox na skříni napájení. Wallbox znovu zapněte pro restart. ▶ Pokud nedojde k nápravě chyby, obraťte se na zákaznickou podporu. * Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+...
  • Seite 215 Autorizace Nabíjení není povoleno. Plug and Certifi kát Plug and Charge je neplatný. Charge byla ▶ Použijte alternativní způsob zamítnuta.* autorizace (např. kartu pro nabíjení). * Pouze pro ŠKODA iV Charger Connect a ŠKODA iV Charger Connect+...

  • Seite 216: Úprava Délky Nabíjecího Kabelu

    10.2 Úprava délky nabíjecího kabelu 1. Šroubovákem Torx 10 povolte dva šrouby odlehčení tahu kabelu. 2. Držte kabel a upravte polohu držáku nabíjecího kabelu jeho otáčením proti smě- ru hodinových ručiček. 3. Jakmile je dosaženo požadované délky, upravte orientaci držáku nabíjecího ka- belu a utáhněte oba šrouby odlehčení...

  • Seite 217: Vyřazení Z Provozu

    11. VYŘAZENÍ Z PROVOZU Viz příslušné ilustrace v příručce B. Nebezpečí Práce na elektroinstalacích bez řádných bezpečnostních předpisů bude mít za následek riziko úrazu elektrickým proudem, což může způsobit vážné zranění nebo smrt. ▶ Zajistěte, aby během instalace nemohlo dojít k připojení elektrického napětí. ▶...

  • Seite 218: Příloha

    13. PŘÍLOHA 13.1 Záruka Výrobce této nabíječky tento wallbox nenese odpovědnost za závady nebo škody vzniklé v důsledku nedodržení provozních a montážních pokynů ani za závady vzniklé v důsledku běžného opotřebení. Toto vyloučení odpovědnosti se vztahuje zejména na následující: ▶ Nesprávné skladování, instalace nebo použití. ▶...

  • Seite 219: Slovníček

    13.3 Slovníček Zkratky a akronymy Význam Střídavý proud Kontakt konektorového systému (Control Pilot) Stejnosměrný proud Přepínač v podobě dvouřadého pouzdra integrovaných DIP přepínač obvodů (Dual In-line Package-switch) Snímač unikajícího proudu (Earth Leakage Sensor) Elektrické vozidlo (Electric Vehicle) Obecné nařízení o ochraně osobních údajů (General Data GDPR Protection Regulation) HEMS...
  • Seite 220 NOTES...
  • Seite 222 NOTES...
  • Seite 224 Distribution of ŠKODA iV Charger, ŠKODA iV Charger Connect and ŠKODA iV Charger Connect+ by A Brand of the Volkswagen Group Volkswagen Group Charging GmbH Mollstraße 1 10178 Berlin Germany skoda-support@elli.eco www.elli.eco ARTICLE NO of MANUAL 2003084...
  • Seite 225 ŠKODA iV Charger Charger Connect Charger Connect+ Manual | Part B...
  • Seite 226 CONTENTS INSTALL WALL BRACKET ....................4 PREPARE MAIN ASSEMBLY FOR INSTALLATION ........... 5 MOUNT MAIN ASSEMBLY ONTO WALL BRACKET..........7 ASSEMBLE THE WALLBOX ....................8 DECOMMISSIONING ......................18...
  • Seite 227 CONFIGURATION STICKER Take the confi guration sticker found in the packaging and place it on this page.

  • Seite 228: Install Wall Bracket

    5.1 INSTALL WALL BRACKET Manual part A | 5.1 a. b.

  • Seite 229: Prepare Main Assembly For Installation

    5.2 PREPARE MAIN ASSEMBLY FOR INSTALLATION Manual part A | 5.2 ✶ ❛ ❜ ❝...
  • Seite 230 ✷ ✁ ✂ ✁ ✄ ✁ ☎ ✁ ❞ ✁...

  • Seite 231: Mount Main Assembly Onto Wall Bracket

    5.3 MOUNT MAIN ASSEMBLY ONTO WALL BRACKET Manual part A | 5.3...

  • Seite 232: Assemble The Wallbox

    5.4 ASSEMBLE THE WALLBOX Manual part A | 5.4 Uninsulated Insulated Solid wire Stranded wire ferrules ferrules 1-phase mains 3-phase mains CT coil ✆ ✝ ✞ ✝...
  • Seite 233 A. ŠKODA iV Charger Connect+ with kWh meter...
  • Seite 234 B. ŠKODA iV Charger and ŠKODA iV Charger Connect without kWh meter...
  • Seite 236 ✸ ✟...
  • Seite 237 ✹ ✠ ✺ ✠ ✻ ✠...
  • Seite 238 ✼ ✡...
  • Seite 239 ✽ ☛...
  • Seite 240 ☞ ✌ ❡ ✌...
  • Seite 241 ❢ ✍...

  • Seite 242: Decommissioning

    11. DECOMMISSIONING Manual part A | 11...
  • Seite 243 www.skoda-auto.cz...
  • Seite 244 Distribution of ŠKODA iV Charger, ŠKODA iV Charger Connect and ŠKODA iV Charger Connect+ by A Brand of the Volkswagen Group Volkswagen Group Charging GmbH Mollstraße 1 10178 Berlin Germany skoda-support@elli.eco www.elli.eco ARTICLE NO of MANUAL 2023209...
