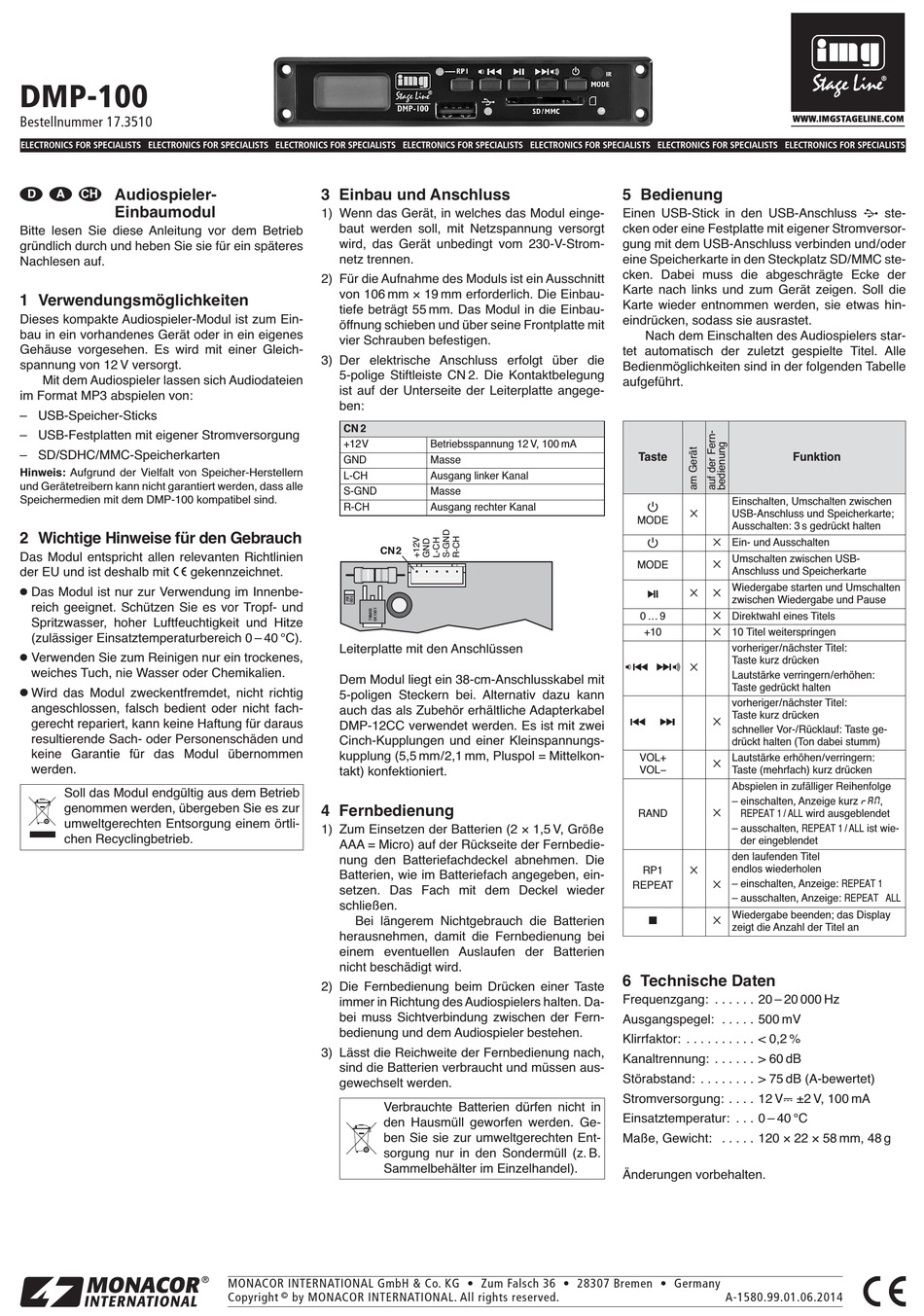

IMG STAGELINE DMP-100 Anleitung

DMP-100
Bestellnummer 17.3510
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
Audiospieler-
D A CH
Einbaumodul
Bitte lesen Sie diese Anleitung vor dem Betrieb
gründlich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieses kompakte Audiospieler-Modul ist zum Ein-
bau in ein vorhandenes Gerät oder in ein eigenes
Gehäuse vorgesehen. Es wird mit einer Gleich-
spannung von 12 V versorgt.
Mit dem Audiospieler lassen sich Audiodateien
im Format MP3 abspielen von:
– USB-Speicher-Sticks
– USB-Festplatten mit eigener Stromversorgung
– SD/SDHC/ MMC-Speicherkarten
Hinweis: Aufgrund der Vielfalt von Speicher-Herstellern
und Gerätetreibern kann nicht garantiert werden, dass alle
Speichermedien mit dem DMP-100 kompatibel sind.
2 Wichtige Hinweise für den Gebrauch
Das Modul entspricht allen relevanten Richtlinien
der EU und ist deshalb mit gekennzeichnet.
G
Das Modul ist nur zur Verwendung im Innenbe-
reich geeignet. Schützen Sie es vor Tropf- und
Spritzwasser, hoher Luftfeuchtigkeit und Hitze
(zulässiger Einsatztemperaturbereich 0 – 40 °C).
G
Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, nie Wasser oder Chemikalien.
G
Wird das Modul zweckentfremdet, nicht richtig
angeschlossen, falsch bedient oder nicht fach-
gerecht repariert, kann keine Haftung für daraus
resultierende Sach- oder Personenschäden und
keine Garantie für das Modul übernommen
werden.
Soll das Modul endgültig aus dem Betrieb
genommen werden, übergeben Sie es zur
umweltgerechten Entsorgung einem örtli-
chen Recyclingbetrieb.
3 Einbau und Anschluss
1) Wenn das Gerät, in welches das Modul einge-
baut werden soll, mit Netzspannung versorgt
wird, das Gerät unbedingt vom 230-V-Strom -
netz trennen.
2) Für die Aufnahme des Moduls ist ein Ausschnitt
von 106 mm × 19 mm erforderlich. Die Einbau-
tiefe beträgt 55 mm. Das Modul in die Einbau-
öffnung schieben und über seine Frontplatte mit
vier Schrauben befestigen.
3) Der elektrische Anschluss erfolgt über die
5-polige Stiftleiste CN 2. Die Kontaktbelegung
ist auf der Unterseite der Leiterplatte angege-
ben:
CN 2
+12 V
GND
L-CH
S-GND
R-CH
Leiterplatte mit den Anschlüssen
Dem Modul liegt ein 38-cm-Anschlusskabel mit
5-poligen Steckern bei. Alternativ dazu kann
auch das als Zubehör erhältliche Adapterkabel
DMP-12CC verwendet werden. Es ist mit zwei
Cinch-Kupplungen und einer Kleinspannungs-
kupplung (5,5 mm / 2,1 mm, Pluspol = Mittelkon-
takt) konfektioniert.
4 Fernbedienung
1) Zum Einsetzen der Batterien (2 × 1,5 V, Größe
AAA = Micro) auf der Rückseite der Fernbedie-
nung den Batteriefachdeckel abnehmen. Die
Batterien, wie im Batteriefach angegeben, ein-
setzen. Das Fach mit dem Deckel wieder
schließen.
Bei längerem Nichtgebrauch die Batterien
herausnehmen, damit die Fernbedienung bei
einem eventuellen Auslaufen der Batterien
nicht beschädigt wird.
2) Die Fernbedienung beim Drücken einer Taste
immer in Richtung des Audiospielers halten. Da -
bei muss Sichtverbindung zwischen der Fern-
bedienung und dem Audiospieler bestehen.
3) Lässt die Reichweite der Fernbedienung nach,
sind die Batterien verbraucht und müssen aus-
gewechselt werden.
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright © by MONACOR INTERNATIONAL. All rights reserved.
Betriebsspannung 12 V, 100 mA
Masse
Ausgang linker Kanal
Masse
Ausgang rechter Kanal
CN 2
Verbrauchte Batterien dürfen nicht in
den Hausmüll geworfen werden. Ge -
ben Sie sie zur umweltgerechten Ent-
sorgung nur in den Sondermüll (z. B.
Sammelbehälter im Einzelhandel).
5 Bedienung
Einen USB-Stick in den USB-Anschluss
cken oder eine Festplatte mit eigener Stromversor-
gung mit dem USB-Anschluss verbinden und / oder
eine Speicherkarte in den Steckplatz SD/ MMC ste-
cken. Dabei muss die abgeschrägte Ecke der
Karte nach links und zum Gerät zeigen. Soll die
Karte wieder entnommen werden, sie etwas hin -
eindrücken, sodass sie ausrastet.
Nach dem Einschalten des Audiospielers star-
tet automatisch der zuletzt gespielte Titel. Alle
Bedienmöglichkeiten sind in der folgenden Tabelle
aufgeführt.
Taste Funktion
Einschalten, Umschalten zwischen

USB-Anschluss und Speicherkarte;
MODE
Ausschalten: 3 s gedrückt halten
 Ein- und Ausschalten
Umschalten zwischen USB-

MODE
Anschluss und Speicherkarte
Wiedergabe starten und Umschalten

zwischen Wiedergabe und Pause
 Direktwahl eines Titels
0 ... 9
 10 Titel weiterspringen
+10
vorheriger / nächster Titel:
Taste kurz drücken

Lautstärke verringern / erhöhen:
Taste gedrückt halten
vorheriger / nächster Titel:
Taste kurz drücken

schneller Vor-/ Rücklauf: Taste ge -
drückt halten (Ton dabei stumm)
VOL+ Lautstärke erhöhen / verringern:

VOL− Taste (mehrfach) kurz drücken
Abspielen in zufälliger Reihenfolge
– einschalten, Anzeige kurz

RAND REPEAT 1 / ALL wird ausgeblendet
– ausschalten, REPEAT 1 / ALL ist wie-
der eingeblendet
den laufenden Titel

endlos wiederholen
RP1

– einschalten, Anzeige: REPEAT 1
REPEAT
– ausschalten, Anzeige: REPEAT ALL
Wiedergabe beenden; das Display

zeigt die Anzahl der Titel an
6 Technische Daten
Frequenzgang: . . . . . . 20 – 20 000 Hz
Ausgangspegel: . . . . . 500 mV
Klirrfaktor: . . . . . . . . . . < 0,2 %
Kanaltrennung: . . . . . . > 60 dB
Störabstand: . . . . . . . . > 75 dB (A-bewertet)
Stromversorgung: . . . . 12 V ± 2 V, 100 mA
Einsatztemperatur: . . . 0 – 40 °C
Maße, Gewicht: . . . . . 120 × 22 × 58 mm, 48 g
Änderungen vorbehalten.
A-1580.99.01.06.2014
