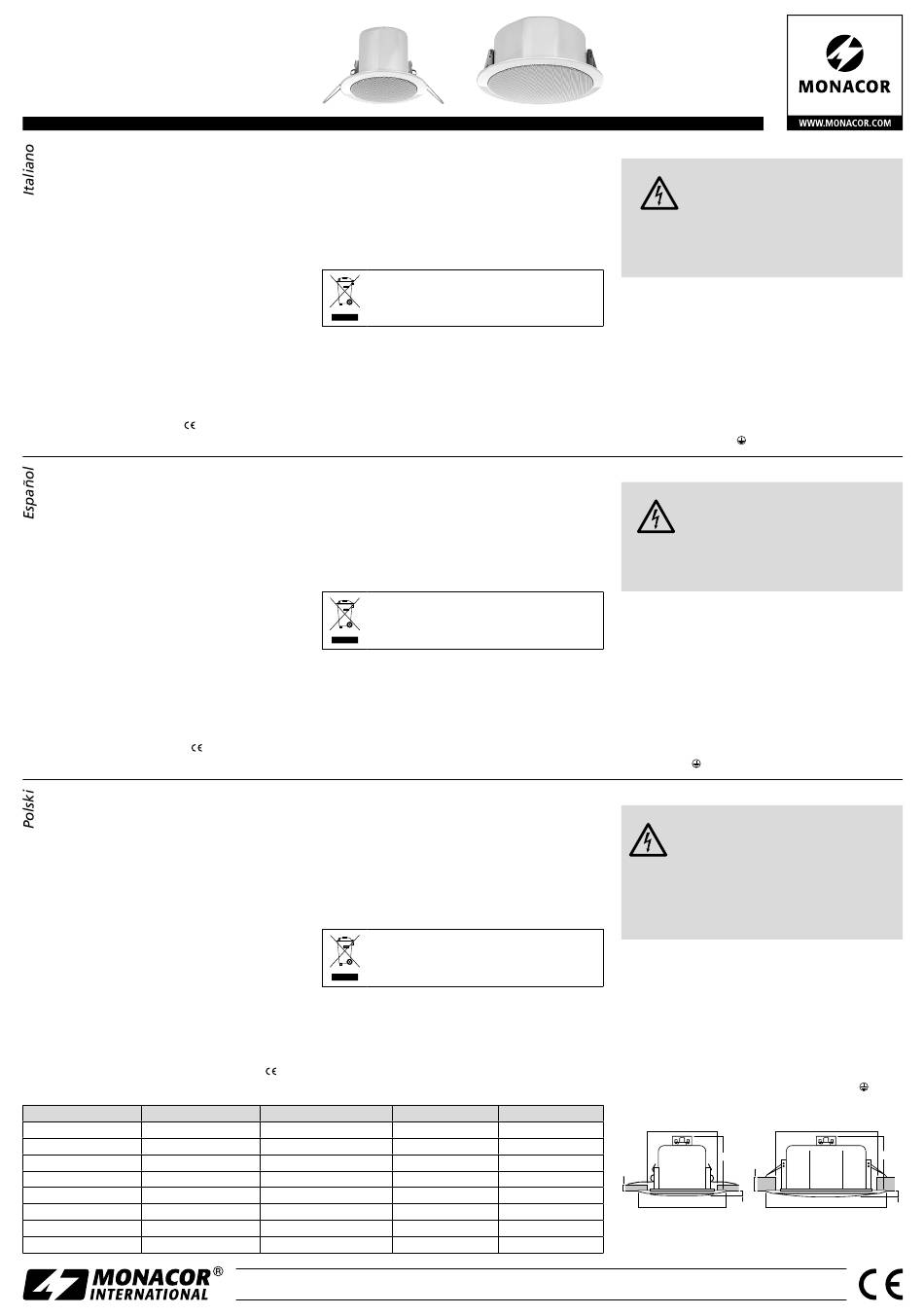

Altoparlante PA da soffitto
Queste istruzioni sono rivolte agli installatori che possiedono
delle conoscenze specifiche sufficienti della tecnica di sonoriz-
zazione a 100 V. Vi preghiamo di leggerle attentamente prima
dell'installazione e di conservarle per un uso futuro.
1 Possibilità d'impiego
Questo altoparlante è stato realizzato in modo partico-
lare per l'impiego in impianti PA. È equipaggiato con un
trasformatore per impianti con uscita audio a 100 V. Il
modello EDL-36TW è equipaggiato in più con un twee-
ter. Il contenitore chiuso di metallo, i morsetti di ceramica
e l'isolamento dei cavi di collegamento, rinforzato con
fibra di vetro, provvedono ad una maggiore sicurezza
in caso d'incendio. Un termofusibile (1 A / 150 °C.) stacca
l'altoparlante automaticamente dalla linea in caso di
cortocircuito mantenendo intatto il funzionamento degli
altoparlanti collegati in parallelo.
2 Avvertenze di sicurezza
L'altoparlante è conforme a tutte le direttive rilevanti
dell'UE e pertanto porta la sigla
.
•
L'altoparlante è previsto solo per l'uso all'interno di lo-
Altavoz de techo para megafonía
Estas instrucciones van dirigidas a instaladores con un conoci-
miento suficiente sobre la tecnología de 100 V en aplicaciones
para megafonía. Lea atentamente estas instrucciones antes de
la instalación y guárdelas para usos posteriores.
1 Aplicaciones
Este altavoz ha sido especialmente diseñado para apli-
caciones en sistemas de megafonía. Está equipado con
un transformador para el funcionamiento en sistemas de
100 V. El modelo EDL-36TW está equipado con un tweeter
adicional. La carcasa de metal cerrada, los terminales de
conexión de cerámica, y el aislamiento reforzado de fibra
de vidrio de los cables de conexión proporcionan una
mayor seguridad de funcionamiento en caso de fuego.
Un fusible térmico (1 A / 150 °C) separa automáticamente
el altavoz de la línea en caso de cortocircuito para man-
tener la función de los altavoces conectados en paralelo.
2 Notas importantes
El altavoz cumple con todas las directivas relevantes de
la UE y por ello está marcado con
•
El altavoz sólo está indicado para un uso en interior.
Głośnik sufitowy PA
Niniejsza instrukcja przeznaczona jest instalatorów posiadają-
cych wiedzę w zakresie systemów PA pracujących w technice
100 V. Przed rozpoczęciem użytkowania proszę zapoznać się z
instrukcją, a następnie zachować ją do wglądu.
1 Zastosowanie
Głośnik ten przeznaczony jest do zastosowania w syste-
mach PA, został wyposażony w transformator do pracy
w technice 100 V. Model EDL-36TW jest wyposażony w
dodatkowy głośnik wysokotonowy. Zamknięta metalowa
obudowa, ceramiczne zaciski liniowe oraz wzmocnienie
izolacji kabli połączeniowych włóknem szklanym stano-
wią dodatkowe zabezpieczenie przeciwpożarowe. Bez-
piecznik termiczny (1 A / 150 °C) automatycznie oddziela
głośnik od linii w razie wystąpienia zwarcia, dzięki czemu
praca głośników podłączonych równolegle pozostaje nie-
zakłócona.
2 Bezpieczeństwo użytkowania
Ponieważ głośnik spełnia wymogi norm obowiązujących
w Unii Europejskiej, został oznaczony symbolem
•
Urządzenie jest przeznaczone do użytku jedynie we-
Dati tecnici
Especificaciones
Potenza nominale
Potencia nominal
Gamma di frequenze
Rango de frecuencias
Livello di press. sonora
SLP
Apertura di montaggio
Agujero de montaje
Profondità di montaggio Profundidad de montaje
Dimensioni
Dimensiones
Spessore del soffitto
Grosor de techo
Peso
Peso
ELECTRONICS FOR SPECIALISTS
cali. Proteggerlo dall'acqua gocciolante e dagli spruzzi
d'acqua e da alta umidità dell'aria.
•
lPer la pulizia usare solo un panno morbido, asciutto;
non impiegare in nessun caso prodotti chimici o acqua.
•
lNel caso d'uso improprio, di collegamenti sbagliati o
di sovraccarico dell'altoparlante, non si assume nessu-
na responsabilità per eventuali danni consequenziali a
persone o a cose e non si assume nessuna garanzia per
l'altoparlante.
Se si desidera eliminare l'altoparlante defini-
tivamente, consegnarlo per lo smaltimento ad
un'istituzione locale per il riciclaggio.
3 Montaggio
1) Praticare l'apertura necessaria nel soffitto (
tecnici).
2) Eseguire il collegamento elettrico (
3) Ribaltare i due bracci di sostegno delicatamente verso
l'alto ed inserire l'altoparlante nel soffitto in modo che
i bracci stringano l'altoparlante contro il soffitto.
Protéjalo de goteos y salpicaduras de agua e humedad
elevada del aire.
•
Para limpiar utilice sólo un paño seco y suave, no utilice
nunca productos químicos o agua.
•
No podrá reclamarse garantía o responsabilidad alguna
por cualquier daño personal o material resultante si el
altavoz se utiliza para otros fines diferentes a los origi-
nalmente concebidos, si no se conecta adecuadamente
o si se sobrecarga.
Si va a poner el altavoz definitivamente fuera
de servicio, llévelo a la planta de reciclaje más
cercana para que su eliminación no sea perju-
dicial para el medioambiente.
3 Montaje
1) Procure un agujero del tamaño correspondiente en el
techo (
☞
2) Haga la conexión eléctrica (
3) Pliegue cuidadosamente las dos abrazaderas hacia
arriba e inserte el altavoz en el corte del techo de
.
manera que las abrazaderas fijen firmemente el alta-
voz en el techo.
wnątrz pomieszczeń. Należy chronić je przed bezpo-
średnim kontaktem z wodą i działaniem wilgoci.
•
Do czyszczenia urządzenia należy używać suchej, mięk-
kiej tkaniny; nie wolno stosować wody ani chemicznych
środków czyszczących.
•
Producent ani dostawca nie ponoszą odpowiedzialno-
ści za wynikłe szkody (uszkodzenie sprzętu lub obraże-
nia użytkownika), jeśli urządzenie używano niezgodnie
z przeznaczeniem, nieprawidłowo podłączono bądź
nastąpiło przeciążenie urządzenia.
Po całkowitym zakończeniu eksploatacji urzą-
dzenia należy oddać je do punktu utylizacji
odpadów, aby uniknąć zanieczyszczenia śro-
dowiska naturalnego.
3 Montaż
1) Należy wyciąć w suficie otwór odpowiedniej wielkości
(
☞
dane techniczne).
2) Należy podłączyć głośnik (
3) Należy delikatnie zagiąć zaciski do góry, następnie
.
wprowadzić głośnik do otworu sufitowego, aż zaciski
złożą się i głośnik zostanie zablokowany w otworze.
Specyfikacja
Moc znamionowa
Pasmo przenoszenia
SPL
Otwór montażowy
Głębokość montażuh
Wymiary
Grubość sufitu
Waga
