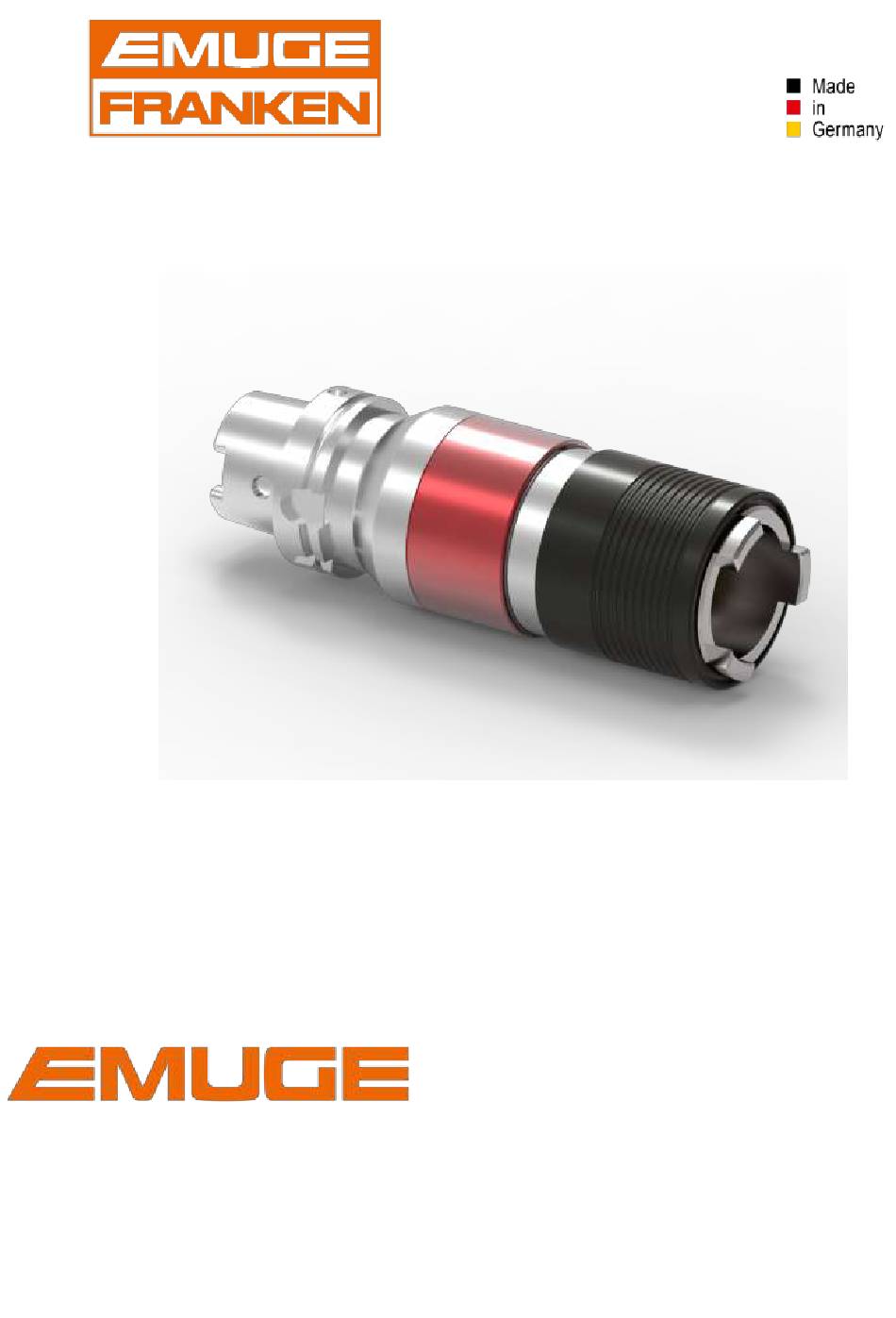

- Seite 1 ® Softsynchro ® Schnellwechsel-Aufnahmen Softsynchro Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
® Softsynchro Inhaltsverzeichnis: 1 Einsatzbereich und technische Daten ........... 4 Einsatzbereich, bestimmungsgemäße Verwendung ......... 4 Sicherheitshinweise und Tipps ................. 5 Urheber- und Schutzrechte ................5 Abmessungen und technische Daten ............... 6 2 Inbetriebnahme der Schnellwechsel-Aufnahmen ......7 Auspacken ......................7 Erstinbetriebnahme ................... - Seite 3 ® Softsynchro Warnhinweise, Symbole In dieser Bedienungsanleitung werden folgende Symbole verwendet: Vorsicht Kennzeichnet besondere Hinweise, Ge- und Verbote, die zur Schadensverhütung wichtig sind. Beachten Sie die jeweiligen Hinweise! Hinweis Kennzeichnet Anwendungstipps und andere nützliche Informationen. Schnittdarstellung: ® Schnellwechsel-Aufnahme Softsynchro Bedienungsanleitung Ausgabe: 27.07.2017...
-
Seite 4: Einsatzbereich Und Technische Daten
® Softsynchro 1 Einsatzbereich und technische Daten 1.1 Einsatzbereich, bestimmungsgemäße Verwendung ® Die Schnellwechsel-Aufnahmen der Typenreihe Softsynchro 6 werden auf CNC- Bearbeitungszentren mit Synchronsteuerung eingesetzt. Sie sind für das Spannen von Gewindewerkzeugen zur Gewindeherstellung bestimmt. Durch den Einbau eines Minimallängenausgleichs in Druck- und Zugrichtung werden auftretende Minimalsteigungsdifferenzen zwischen der Synchronspindel und dem Gewindewerkzeug, die zu hohen Gewindeflankenreibkräften führen würden, ausgeglichen. -
Seite 5: Sicherheitshinweise Und Tipps
Der gesamte Inhalt dieser Bedienungsanleitung unterliegt dem deutschen Urheberrecht. Jegliche Vervielfältigung, Bearbeitung, Verbreitung, Überlassung an Dritte - auch auszugsweise - und jede Art der Verwertung außerhalb der Grenzen des Urheberrechts bedürfen der schriftlichen Zustimmung der EMUGE GmbH & Co. KG. Bedienungsanleitung Ausgabe: 27.07.2017... -
Seite 6: Abmessungen Und Technische Daten
® Softsynchro 1.4 Abmessungen und technische Daten ® Abbildung 1: Abmessungen der Schnellwechsel-Aufnahmen Softsynchro ® Tabelle 1: Technische Daten der Schnellwechsel-Aufnahmen Softsynchro Max. Kühl- Schnell- D C D D schmier- Type Schneidbereich wechsel- [mm] stoffdruck [mm] [mm] [mm] [mm] einsätze [bar] M45 - M76 HE 2... -
Seite 7: Inbetriebnahme Der Schnellwechsel-Aufnahmen
® Softsynchro 2 Inbetriebnahme der Schnellwechsel-Aufnahmen 2.1 Auspacken Schnellwechsel-Aufnahme aus der Verpackung entnehmen Schnellwechsel-Aufnahme mit einem Handlappen reinigen, um das Konservierungsöl zu entfernen Hinweis Keine aggressiven Lösungsmittel verwenden. Keine fasernden Materialien, wie z.B. Putzwolle, verwenden √ Die Schnellwechsel-Aufnahme ist für den Einsatz betriebsbereit. Ausnahme: Ausführung mit Kegel-Hohlschaft (HSK). -
Seite 8: Montage Des Kühlschmierstoffrohrs Bei Schnellwechsel-Aufnahmen Mit
1. Die beiden O-Ringe aufschieben O-Ring großer Querschnitt 2. Gewindebuchse aufschieben c) Kühlschmierstoffrohr in Schaft montieren Hinweis Benötigtes Werkzeug: Montageschlüssel entsprechend Schaftgröße wählen (Montageschlüssel siehe EMUGE-Hauptkatalog, Rubrik Zubehör) 1. Montageschlüssel auf Kühlschmierstoffrohr stecken Auf die Stellung der Zapfen zu den Nuten achten! Zapfen 2. -
Seite 9: Wiederinbetriebnahme
® Softsynchro 2.3 Wiederinbetriebnahme Wird die Schnellwechsel-Aufnahme nach einer Außerbetriebnahme, wie in Kapitel 4, Seite 14 beschrieben, wieder in Betrieb genommen, sind folgende Arbeitsschritte durchzuführen: Schnellwechsel-Aufnahme mit einem Handlappen reinigen, um das Konservierungsöl zu entfernen Hinweis Keine aggressiven Lösungsmittel verwenden. Keine fasernden Materialien, wie z.B. -
Seite 10: Einsetzen Eines Gewindewerkzeugs In Den Schnellwechseleinsatz
® Softsynchro 2.4.2 Einsetzen eines Gewindewerkzeugs in den Schnellwechseleinsatz Vorsicht Entsprechenden Schnellwechseleinsatz für benötigtes Gewindewerkzeug wählen! Hinweis Benötigtes Werkzeug: Type HE 2-IKZ(Z): Innensechskantschlüssel, Schlüsselweite 4 Schrauben zur Befestigung 1. Gewindewerkzeug in des Gewindewerkzeugs Einsatz schieben. Hinweis Position des Vierkants Gewindewerkzeug durch Drehen des Gewindewerkzeugs in Schnellwechseleinsatz... -
Seite 11: Einsetzen Des Schnellwechseleinsatzes
® Softsynchro 2.5 Einsetzen des Schnellwechseleinsatzes Vorsicht Der Einsatzwechsel darf nicht bei rotierender Maschinenspindel erfolgen! Gewindewerkzeug 1. Schaft fixieren z.B. durch Aufnahme in der Maschinenspindel Griffbüchse Schaft Schnellwechseleinsatz Aufnahme 2. Griffbüchse Richtung Schaft schieben und festhalten 3. Schnellwechseleinsatz einschieben Hinweis Die Mitnehmer an der Aufnahme müssen in den Nuten des Einsatzes... -
Seite 12: Herausnehmen Des Schnellwechseleinsatzes
® Softsynchro 2.6 Herausnehmen des Schnellwechseleinsatzes Vorsicht Der Einsatzwechsel darf nicht bei rotierender Maschinenspindel erfolgen! Aufnahme Schnellwechseleinsatz 1. Griffbüchse Richtung Schaft schieben und Gewindewerkzeug festhalten Schaft Griffbüchse 2. Schnellwechseleinsatz herausnehmen 3. Griffbüchse loslassen Hinweis Die Anweisung gilt für die Schnellwechsel-Aufnahmen der Type ®... -
Seite 13: Lösen Des Gewindewerkzeugs
® Softsynchro 2.7 Lösen des Gewindewerkzeugs Hinweis Benötigtes Werkzeug: Type HE 2-IKZ(Z): Innensechskantschlüssel, Schlüsselweite 4 Schrauben zur Befestigung des Gewindewerkzeugs 1. Alle drei Schrauben lösen Gewindewerkzeug Schnellwechseleinsatz 2. Gewindewerkzeug herausziehen Hinweis Die Anweisung gilt für die Schnellwechseleinsätze: HE 2-IKZZ und HE 2-IKZ Bedienungsanleitung Ausgabe: 27.07.2017... -
Seite 14: Wartung / Instandhaltung
® Softsynchro 3 Wartung / Instandhaltung 3.1 Wartungsplan Was? Wann? Wer? Äußere Reinigung periodisch, vom Verschmutzungsgrad Bediener abhängig. 3.2 Äußere Reinigung In periodischen Abständen die Schnellwechsel-Aufnahme mit einem Handlappen reinigen, Intervall ist vom Verschmutzungsgrad abhängig. Vorsicht Keine aggressiven Lösungsmittel verwenden. Keine fasernden Materialien, wie z.B. - Seite 15 ® Softsynchro Notizen: Bedienungsanleitung Ausgabe: 27.07.2017...
- Seite 16 Bedienungsanleitung Artikel-Nr.: ZB10047.DE 10385849 Original in Deutsch, Ausgabe: 2, Letzte Änderung: 27.07.2017, Änderungsstufe: 1 Bewahren Sie diese Bedienungsanleitung für künftige Verwendung auf! EMUGE-Werk Richard Glimpel GmbH & Co. KG Fabrik für Präzisionswerkzeuge Nürnberger Straße 96-100 91207 Lauf GERMANY +49 9123 186-0 +49 9123 186-230 info@emuge-franken.com...
