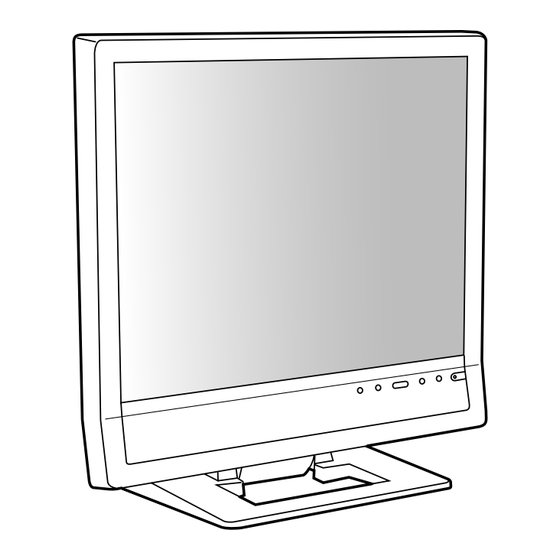

SHARP ELECTRONICS LL-T15G4 Benutzerhandbuch
Inhaltszusammenfassung für SHARP ELECTRONICS LL-T15G4
- Seite 1 LCD Monitor LCD Farbmonitor Moniteur LCD Monitor LCD Monitor LCD LL-T15G4 OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D'EMPLOI MANUALE D'USO MANUAL DE FUNCIONAMIENTO Downloaded from www.Manualslib.com manuals search engine...
-
Seite 31: Deutsch
Inhaltsverzeichnis Tipp und Sicherheitsvorkehrungen ............32 Produktbeschreibung . -
Seite 32: Tipp Und Sicherheitsvorkehrungen
- LCD-Monitor (1) auf Energiesparbetrieb schaltet, kann das Bild - Analogsignalkabel (1) verbleiben, oder ein ungleichmäßiges Bild kann einige (Modellbezeichnung: 0NIT15G4-0015 (LL-T15G4- Sekunden lang im Bildschirm bleiben. Das ist keine H) /0NIT15G4-0067 (LL-T15G4-B)) - Audiokabel (1) Fehlfunktion sondern normal bei LCD-Bildschirmen. -
Seite 33: Produktbeschreibung
Produktbeschreibung 1. Taste INPUT ......Für die Umschaltung zwischen den Signaleingangsanschlüssen. 2. Taste MENU ......Mit dieser Taste öffnen, wählen und schließen Sie das OSD (On Screen Display) -Menü. 3. Taste / MODE ...... Wenn das OSD-Menü angezeigt wird: Diese Taste wird zum Wählen der Menüoptionen verwendet. Wenn kein OSD-Menü... - Seite 34 Produktbeschreibung Aufstellen und Justieren des Monitors Winkeleinstellung Drücken Sie auf den Fuß, und stellen Sie den Monitor auf einen angenehmen Blickwinkel ein. ACHTUNG! - Achten Sie darauf, den Monitor beim Einstellen ca. 5° des Sichtwinkels immer an beiden Seiten zu ca.
-
Seite 35: Anschließen Des Monitors Und Ein- Und Ausschalten Des Monitors
Anschließen des Monitors und Ein- und Ausschalten des Monitors ACHTUNG! Verbinden des Monitors mit einem - Bevor Sie den Monitor anschließen, müssen Sie Computer den Monitor und den Computer ausschalten. - Achten Sie darauf, dass Sie das Kabel nicht Analoger Anschluss überdehnen, und schließen Sie kein - Verwenden Sie das als Zubehör mitgelieferte Verlängerungskabel an, da dies... -
Seite 36: Anschluss Von Kopfhörern (Im Handel Erhältlich)
Anschließen des Monitors und Ein- und Ausschalten des Monitors Digitaler Anschluss Anschluss von Kopfhörern - Verwenden Sie das getrennt erhältliche (im Handel erhältlich) Digitalsignalkabel. (Modellbezeichnung: NL-C04J) - Der Monitor hat einen Eingang zum Anschließen Kopfhörer (im Handel erhältlich) können an einen Computer mit einem DVI-kompatiblen angeschlossen werden. -
Seite 37: Einschalten Des Monitors
Anschließen des Monitors und Ein- und Ausschalten des Monitors Einschalten des Monitors Ausschalten des Monitors 1. Drücken Sie den Netzschalter am Monitor. 1. Schalten Sie den Computer aus. 2. Schalten Sie den Computer ein. 2. Drücken Sie den Netzschalter am Monitor. Die Betriebsanzeige leuchtet grün, und auf dem Die Betriebsanzeige erlischt. -
Seite 38: Einstellen Der Bildschirmanzeige Und Der Lautsprecher-Lautstärke
Einstellen der Bildschirmanzeige und der Lautsprecher-Lautstärke Analogsignal Einstellsperrfunktion 1. Führen Sie zunächst eine automatische Wenn Sie die Steuertasten deaktivieren (d. h. die Einstellung durch. (S.40) Sperre setzen), können keine Werte eingestellt 2. Führen Sie bei Bedarf eine manuelle Einstellung werden. durch. -
Seite 39: Einstellen Der Lautsprecher-Lautstärke
Einstellen der Bildschirmanzeige und der Lautsprecher-Lautstärke Einstellen der Lautsprecher- Einstellen des Displaymodus Lautstärke Der Farbton oder die Helligkeit kann mit einem Befehl geändert werden. 1. Wenn das OSD-Menü nicht angezeigt wird, drücken Sie die Taste oder die Taste 2. Sicherstellen, dass [VOLUME] gewählt ist. Der Farbton stammt vom Originalschema des Wenn es nicht gewählt ist, drücken Sie die Taste LCD-Bildschirms. -
Seite 40: Einstellen Der Bildschirmanzeige (Bei Verwendung Eines Analogsignals)
Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Automatisches Einstellen des Bildschirms Automatische Bildschirmeinstellung 1. Drücken Sie die Taste MENU. Das Menü ADJUSTMENT wird angezeigt. Die Optionen im Menü ADJUSTMENT können automatisch eingestellt werden (CLOCK, PHASE, ADJUSTMENT MANUAL AUTO H-POS, V-POS). CLOCK PHASE Hinweis:... -
Seite 41: Manuelle Bildschirmeinstellung
Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Menü ADJUSTMENT Manuelle Bildschirmeinstellung ADJUSTMENT MANUAL AUTO Die Einstellungen können über das OSD (On CLOCK Screen Display) -Menü vorgenommen werden. PHASE H-POS V-POS 1. Zeigen Sie ein Bild an, das den gesamten 1024x768 ANALOG Bildschirm sehr hell erscheinen lässt. - Seite 42 Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Menü GAIN CONTROL Menü WHITE BALANCE WHITE BALANCE GAIN CONTROL MANUAL AUTO COOL WARM USER BLACK LEVEL R-CONTRAST CONTRAST G-CONTRAST B-CONTRAST 1024x768 ANALOG 1024x768 ANALOG V : 6 0Hz H : 4 8.4kHz V : 6 0Hz H : 4 8.4kHz MANUAL: Einzelne Menüoptionen werden Hinweise:...
- Seite 43 Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Menü MODE SELECT MODE SELECT OSD H-POSITION OSD V-POSITION SCALING COLORS 260K LANGUAGE 1024x768 ANALOG V : 6 0Hz H : 4 8.4kHz Hinweise: - Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählt werden können.
-
Seite 44: Einstellen Der Bildschirmanzeige (Bei Verwendung Eines Digitalsignals)
Einstellen der Bildschirmanzeige (bei Verwendung eines Digitalsignals) Die Einstellungen können über das OSD-Menü Menü WHITE BALANCE vorgenommen werden. WHITE BALANCE COOL WARM USER 1. Zeigen Sie ein Bild an, das den gesamten R-CONTRAST Bildschirm sehr hell erscheinen lässt. Wenn Sie G-CONTRAST mit Windows arbeiten, können Sie das B-CONTRAST... - Seite 45 Einstellen der Bildschirmanzeige (bei Verwendung eines Digitalsignals) Menü MODE SELECT MODE SELECT OSD H-POSITION OSD V-POSITION SCALING COLORS 260K LANGUAGE 1024x768 DIGITAL V : 6 0Hz H : 4 8.4kHz Hinweise: - Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählt werden können.
-
Seite 46: Pflege Des Monitors
Pflege des Monitors Pflege des Monitors Die Leuchtstoffröhren des Monitors weisen eine begrenzte Lebensdauer auf. - Wenn der Bildschirm dunkler wird, ständig Ziehen Sie immer erst den Stecker aus der flimmert oder überhaupt nicht mehr leuchtet, Steckdose, bevor Sie Reinigungsarbeiten am muss die Leuchtstoffröhre evtl. -
Seite 47: Technische Daten
Technische Daten Produktspezifikationen Abmessungen (Einheiten: mm) Modellbezeichnung 340,5 LL-T15G4-H (Hellgrau)/LL-T15G4-B (Schwarz) LCD-Anzeige 38 cm diagonal gemessen TFT-LCD-Modul Auflösung (max.) XGA 1024 x 768 Pixel Anzeigbare Farben (max.) Ca.16,19 Millionen Farben (6 bit + FRC) Helligkeit (max.) 260 cd/m Punktabstand 0,297 (H) x 0,297 (V) mm Kontrastverhältnis... - Seite 48 Technische Daten Relevante Signaltakte (analog) Relevante Signaltakte (digital) Anzeigemodus Hsync Vsync Punktfrequenz Anzeigemodus Hsync Vsync Punktfrequenz 640x480 31,5kHz 60Hz 25,175MHz 640x480 31,5kHz 60Hz 25,175MHz VESA VESA 37,9kHz 72Hz 31,5MHz 37,9kHz 72Hz 31,5MHz 37,5kHz 75Hz 31,5MHz 37,5kHz 75Hz 31,5MHz 800x600 35,1kHz 56Hz 36,0MHz 800x600...
- Seite 49 Technische Daten Power Management Der Monitor basiert auf den Standards VESA DPMS und DVI DMPM. Um die Power Management-Funktion des Monitors zu aktivieren, müssen sowohl die Videokarte als auch der Computer den Standards VESA DPMS und DVI DMPM entsprechen. DPMS: Display Power Management Signalling DPMS- Leistungs- H-Sync V-Sync Bildschirm...
-
Seite 50: Installieren Der Setup-Informationen Und Des Icc-Profils (Für Windows)
Installieren der Setup-Informationen und des ICC-Profils (Für Windows) Je nach dem verwendeten Computer oder 8. Klicken Sie auf [OK], und schließen Sie das Betriebssystem muss die Installation der Monitor- Fenster. Setup-Informationen usw. eventuell über den Computer erfolgen. Führen Sie in diesem Fall die Für Windows 98 unten beschriebenen Schritte zum Installieren der Installieren der Monitor-Setup-Informationen unter... - Seite 51 Installieren der Setup-Informationen und des ICC-Profils (Für Windows) Für Windows 2000 Für Windows Me Installieren der Monitor-Setup-Informationen unter Installieren der Monitor-Setup-Informationen unter Windows 2000 und Festlegen des Monitor-ICC- Windows Me und Festlegen des Monitor-ICC- Profils als vorbestimmter Wert. Die in den Profils als vorbestimmter Wert.
- Seite 52 Installieren der Setup-Informationen und des ICC-Profils (Für Windows) Für Windows XP Installieren des ICC-Profils Installieren des Monitor-ICC-Profils. (Wenn die Installieren der Monitor-Setup-Informationen unter Setup-Informationen bereits installiert wurden, ist Windows XP und Festlegen des Monitor-ICC- auch das Profil bereits installiert. Es braucht dann Profils als vorbestimmter Wert.
-
Seite 53: Informationen Zum Profil Colorsync (Für Macos)
Informationen zum Profil ColorSync (Für MacOS) Informationen zum Profil ColorSync ColorSync ist das Farbverwaltungssystem von Apple Computers. Mit dieser Funktion erkennt das System die Farbwiedergabeeigenschaften bei Verwendung mit einer kompatiblen Anwendung. Ein ColorSync-Profil beschreibt die Farbeigenschaften des LCD-Monitors. Hinweise: - Das ColorSync-Profil dieses Monitors kann zusammen mit MacOS 8.5 oder höher eingesetzt werden. -
Seite 54: Anweisungen Zum Anbringen Eines Vesa-Kompatiblen Monitorarms
Anweisungen zum Anbringen eines VESA- kompatiblen Monitorarms Ein Arm oder Fuß basierend auf dem VESA- Hinweise: Standard (im Handel erhältlich) kann am Monitor - Der Fuß ist nur für diesen Monitor bestimmt, angebracht werden. verwenden Sie ihn für keine anderen Geräte Der Arm oder Fuß... - Seite 127 Downloaded from www.Manualslib.com manuals search engine...
- Seite 128 Downloaded from www.Manualslib.com manuals search engine...
- Seite 129 Downloaded from www.Manualslib.com manuals search engine...
- Seite 130 Downloaded from www.Manualslib.com manuals search engine...
- Seite 131 Downloaded from www.Manualslib.com manuals search engine...
- Seite 132 SHARP CORPORATION Printed in China Gedruckt in China Imprimé en Chine Stampato in Cina Impreso en China P/N: 0NIT15G4-E001 (2) 1925-1300-5140 Downloaded from www.Manualslib.com manuals search engine...
