Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen CarHifi-Verstärkers gratulieren!
Mit dieser Wahl haben Sie sich für ein
Produkt entschieden, welches ansprechendes
Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Anschluss- und
Bedienhinweise sorgfältig durch und befolgen
Sie diese,
um in möglichst ungetrübten Genuss des Gerätes
zu kommen!
Features
Automatische Ein/Ausschaltung über das
Autoradio
Einstellbare Frequenzweiche
Einstellbare Eingangsempfindlichkeit
Brückbarer 6/4/3/2-Kanalmodus
Elektronische Abschaltung bei Kurzschluss
Eingansspannungsschwankung und
Übertemperatur
Stummschaltung bei Störimpulsen
Funktionsanzeige (LED)
Sicherheitshinweise
Sollten Sie sich den Einbau der Endstufe nicht selbst zutrauen, nutzen Sie bitte den Service einer
Fachwerkstatt.
Achten Sie beim Einbau Ihrer Endstufe auf ausreichende Belüftung!
Um Störeinstrahlung zu vermeiden verlegen Sie bitte die Audio-Eingangskabel im Fahrzeug
weit entfernt von Steuerleitungen des Bordcomputers etc.
Bitte Sichern Sie die 12V + Leitung zur Autobatterie bitte in der Nähe der Batterie mit einer
geeigneten Sicherung ab.
Bedienungsanleitung

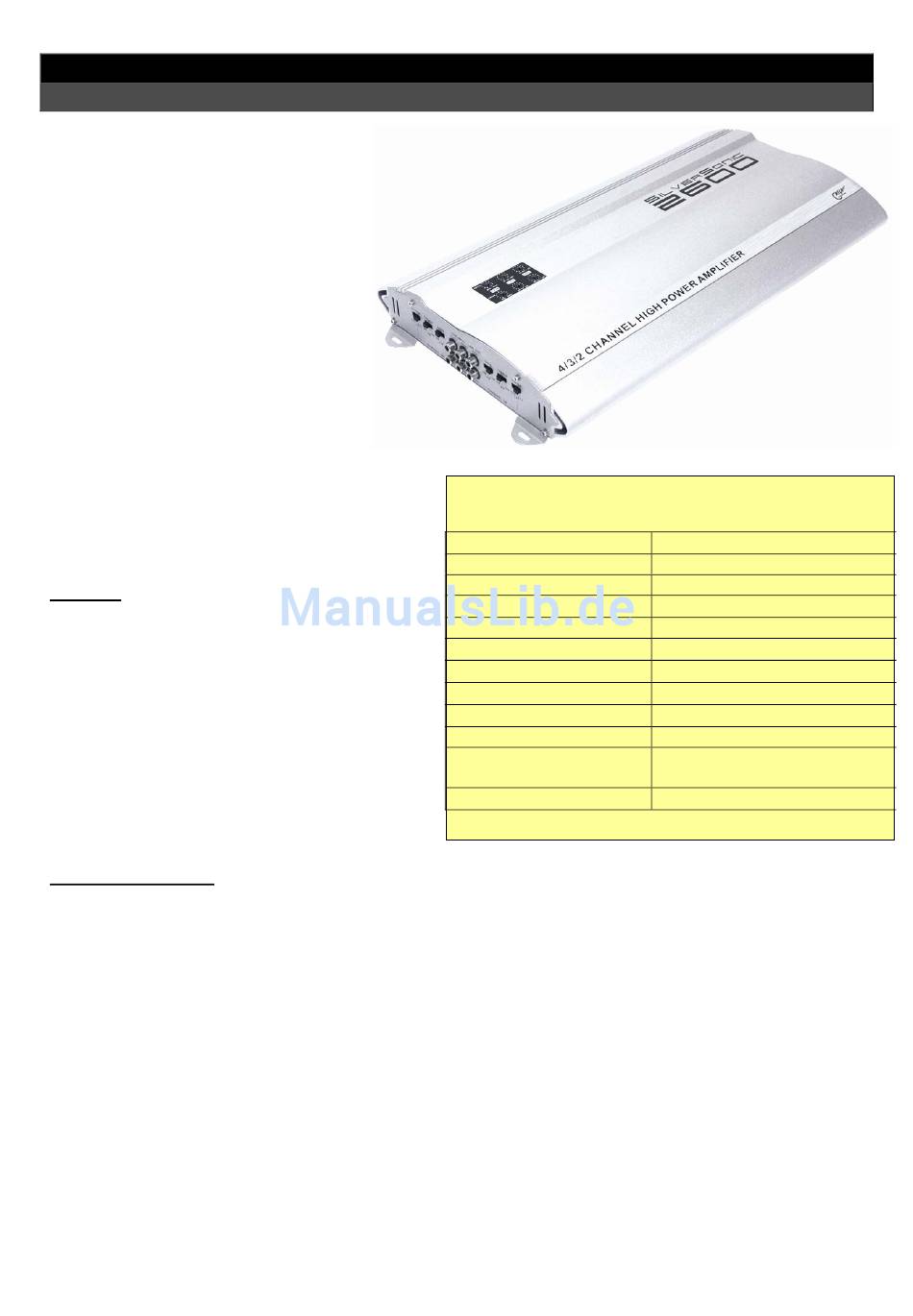

Car-Amplifier „Silversonic 2600"
Technische Daten:
Eingangsempfindlichkeit:
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Leistung max.:
Leistung RMS:
Frequenzbereich:
Rauschabstand:
Klirrfaktor:
Regelbereich Bässe:
Regelbereich Höhen:
Subwooferweiche:
Anzeige:
Sicherheit:
Maße:
751-192
4x650W / 2x1200W
4x300W / 2x600W
10-40.000Hz ± 1 dB
100dB
<0,05%
400mV – 5V
40Hz – 300Hz
80Hz – 1,2KHz
zuschaltbar
LEDs für Power + Protect
Überlast-, Kurzschluss- &
Thermosicherung
250x60x450mm

Werbung

loading

Inhaltszusammenfassung für Silversonic 2600

  • Seite 1 751-192 Bedienungsanleitung Car-Amplifier „Silversonic 2600“ Einführung Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen CarHifi-Verstärkers gratulieren! Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint. Lesen Sie bitte die folgenden Anschluss- und Bedienhinweise sorgfältig durch und befolgen...
  • Seite 2 751-192 Bedienelemente und Anschlüße 1. Niederpegel-Eingang (Cynch-Eingänge). Schließen Sie hier das Stereo-Cynchkabel vom Autoradio an. 2. Niederpegel-Ausgang (Cynch-Ausgang) Zum Anschluss einer weiteren Endstufe. 3. Eingangslevelregler Stellen Sie die Eingangsempfindlichkeit ein. 4. Low/High-Pass Umschalter Frequenzfilter für Bass oder Höhen 5. Bass-Schalter 6.
  • Seite 3: Anschluss Der Stromversorgung

    751-192 Wichtige Anschlusshinweise • Dieses Gerät kann nur an Fahrzeugsysteme angeschlossen werden die über 12 Volt Fahrzeugspannung mit Minuspol an Fahrzeugmasse (Karosserie) verfügen. • Bitte beachten Sie dass der Endstufenbetrieb bei stehendem Motor zu einer Entladung Ihrer Autobatterie führen kann! •...
  • Seite 4 751-192 Anschluss der Lautsprecher • Im Normalanschlussmodus (Je ein Lautsprecher an Jedem Ausgang) darf die Mindestimpedanz 4 Ohm nicht unterschreiten. • Im gebrückten Modus (die zwei Lautsprecherausgänge sind gebrückt) darf die Mindestimpedanz 4 Ohm nicht unterschreiten. • Im Subwoofermodus (Endstufe wird nur für den Basslautsprecher genutzt) darf die Mindestimpedanz 4 Ohm nicht unterschreiten.
  • Seite 5 751-192 Betriebsarten des Verstärkers © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
  • Seite 6 751-192 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
