PEWO NPM 3-U Handbuch
Netzpumpenmodule
Inhaltszusammenfassung für PEWO NPM 3-U

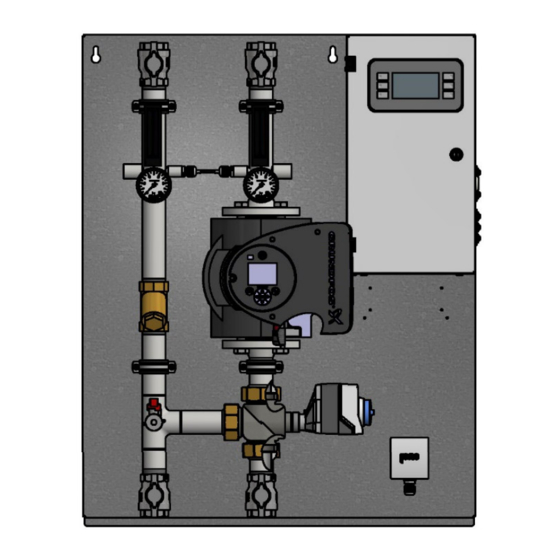

- Seite 1 NETZPUMPENMODULE Einbau-, Bedienungs- und Wartungsanleitung für Netzpumpenmodule für Heizung gemischt und ungemischt NPM 3-U NPM 6-U NPM 3-G NPM 6-G Die Abbildung ist exemplarisch.
- Seite 2 © PEWO Energietechnik GmbH www.pewo.de Irrtümer und technische Änderungen vorbehalten. PEW-DHB-1028 – Netzpumpenmodule – Version 1.0 – (08/20)
-
Seite 3: Inhaltsverzeichnis
Bevor Sie beginnen ........................4 Verwendete Symbole ..........................4 Personenqualifizierung und Schulung ....................... 4 Sicherheitshinweise ..........................4 Technische Daten ........................7 Konstruktion/ Aufbau NPM 3-U ......................... 7 2.1.1 RI-Fließschema ungemischtes Netzpumpenmodul ................8 Konstruktion/ Aufbau NPM 3-G ......................... 9 2.2.1 RI-Fließschema gemischtes Netzpumpenmodul .................. -
Seite 4: Bevor Sie Beginnen
Überwachung des Personals müssen durch den Betreiber genau geregelt sein. Liegen bei dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unterweisen. Falls erforderlich, kann dieses im Auftrag des Anlagenbetreibers durch die PEWO Energietechnik GmbH erfolgen. Weiterhin ist durch den Betreiber sicherzustellen, dass autorisiertes Fachpersonal an der Anlage eingewiesen wurde. - Seite 5 Umbau oder Veränderungen der Anlage sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller PEWO Energietechnik GmbH autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung des Herstellers PEWO Energietechnik GmbH der Anlage für die daraus entstehenden Folgen aufheben.
- Seite 6 Die Anlage unbedingt frostfrei lagern, da sich nach dem Abdrücken und Spülen der Anlage immer noch Wasserreste in den Rohrleitungen und Anlagenkomponenten befinden. PEWO Anlagen werden nach den geltenden Normen und Richtlinien gefertigt. Angaben dazu entnehmen Sie bitte der EG-Konformitätserklärung in der Unterlage ´Technische Dokumentation´.
-
Seite 7: Technische Daten
Technische Daten Konstruktion/ Aufbau NPM 3-U ungemischt DN32 PN 10 90 °C Heizkreisprinzip Nennweite Rohr Nenndruck max. Temp. Max. Gewinde 1 1/4“ Innengewinde pewoDAC Anschlussart Heizungsanschluss Wärmedämmung Regelung geschraubt 15 – 336 W 35 kg Rohr elektr. Leistungsaufnahme Masse ca. -
Seite 8: Ri-Fließschema Ungemischtes Netzpumpenmodul
2.1.1 RI-Fließschema ungemischtes Netzpumpenmodul Legende Schaltschrank Kugelhahn Thermometer Umwälzpumpe (geregelt) Schmutzfänger Auf dem aktuellen Zeichenblatt sind keine Symbole Temperatursensor vorhanden Füll- & Entleerungshahn Manometer Druckstoßminderer DDC-Regler Außentemperatursensor... -
Seite 9: Konstruktion/ Aufbau Npm 3-G
Konstruktion/ Aufbau NPM 3-G gemischt DN32 PN10 90 °C Heizkreisprinzip Nennweite Rohr Nenndruck max. Temp. max Gewinde 1 1/4“ Innengewinde pewoDAC Anschlussart Heizungsanschluss Wärmedämmung Regelung geschraubt 15 – 336 W 40 kg Rohr elektr. Leistungsaufnahme Masse ca. P: CO-F32-00002 V: 7635424... -
Seite 10: Ri-Fließschema Gemischtes Netzpumpenmodul
2.2.1 RI-Fließschema gemischtes Netzpumpenmodul Legende Schaltschrank Kugelhahn Thermometer Umwälzpumpe (geregelt) Stellantrieb elektr. ohne Notst. Schmutzfänger Auf dem aktuellen Zeichenblatt sind keine Symbole Temperatursensor vorhanden Füll- & Entleerungshahn Manometer Druckstoßminderer 3-Wege-Ventil DDC-Regler Außentemperatursensor... -
Seite 11: Konstruktion/ Aufbau Npm 6-U
Konstruktion/ Aufbau NPM 6-U ungemischt DN40 PN 10 90 °C Heizkreisprinzip Nennweite Rohr Nenndruck max. Temp. max Gewinde 1 1/2“ Innengewinde pewoDAC Anschlussart Heizungsanschluss Wärmedämmung Regelung geschraubt 17 – 440 W 45 kg Rohr elektr. Leistungsaufnahme Masse ca. P: CO-F32-00003 V: 7635425... -
Seite 12: Ri-Fließschema Ungemischtes Netzpumpenmodul
2.3.1 RI-Fließschema ungemischtes Netzpumpenmodul Legende Schaltschrank Kugelhahn Thermometer Umwälzpumpe (geregelt) Schmutzfänger Auf dem aktuellen Zeichenblatt sind keine Symbole Temperatursensor vorhanden Füll- & Entleerungshahn Manometer Druckstoßminderer DDC-Regler Außentemperatursensor... -
Seite 13: Konstruktion/ Aufbau Npm 6-G
Konstruktion/ Aufbau NPM 6-G gemischt DN40 PN 10 90 °C Heizkreisprinzip Nennweite Rohr Nendruck max. Temp. max Gewinde 1 1/2“ Innengewinde pewoDAC Anschlussart Heizungsanschluss Wärmedämmung Regelung geschraubt 17 – 440 W 50 kg Rohr elektr. Leistungsaufnahme Masse ca. P: CO-F32-00004 V: 7635426... -
Seite 14: Ri-Fließschema Gemischtes Netzpumpenmodul
2.4.1 RI-Fließschema gemischtes Netzpumpenmodul Legende Schaltschrank Kugelhahn Thermometer Umwälzpumpe (geregelt) Stellantrieb elektr. ohne Notst. Schmutzfänger Auf dem aktuellen Zeichenblatt sind keine Symbole Temperatursensor vorhanden Füll- & Entleerungshahn Manometer Druckstoßminderer 3-Wege-Ventil DDC-Regler Außentemperatursensor... -
Seite 15: Inbetriebnahme
Inbetriebnahme Bei der PEWO Anlage handelt es sich um einen Zusammenbau von Komponenten, welche als eigenständige Einheit keine verwendungsfähige Baugruppe nach der Druckgeräterichtlinie bildet. Die Anlage darf erst in Betrieb genommen werden, wenn festgestellt wurde, dass die Anlage und das Wärmenetz den einschlägigen Normen und Vorschriften entsprechen. -
Seite 16: Wartungsarbeiten
Durchgeführte Wartungs- bzw. Kontrollarbeiten sind zu dokumentieren und die schriftlichen Nachweise an geeigneter Stelle im Anlagenraum oder beim Anlagenbetreiber zu deponieren. Bei Anforderung des PEWO-Werkskundendienstes sind die Wartungs- und Anlagenunterlagen dem Monteur bei Bedarf zur Einsichtnahme zur Verfügung zu stellen. Werden bei Störungen an der Anlage Fehlerursachen festgestellt, die auf fehlende oder falsch durchgeführte Wartungsarbeiten... -
Seite 17: Herstellerinformationen & Kundendienst
Treten Unregelmäßigkeiten der Hausheizungsanlage auf, z. B. es steht kein warmes Wasser mehr zur Verfügung, wenden Sie sich für technische Hilfe an den entsprechenden Installateur bzw. den Betreiber der Anlage. Hinweis Die jeweils aktuell gültigen Servicebedingungen der PEWO Energietechnik GmbH finden Sie auf unserer Internetseite unter www.pewo.com.
