D
30 200 535 - 1
Funk-Jalousie- und
Rollladen-Aktor
FJ62NP-230V
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
Funk-Jalousie- und Rollladen-Aktor
1+1 Schließer 4 A/250 V AC, nicht potenzial-
frei, für einen Beschattungs elemente-
Motor 230V AC. Stand-by- Verlust nur
0,6 Watt.
Für Einbaumontage. 49x51 mm, 20 mm tief.
Die Anschlussklemmen sind Steckklemmen
für Leiterquerschnitte von 0,2 mm² bis
2,5 mm².
Mit der komfortablen Tipp-Technik können
bis zu 32 Funk-Universaltaster, Funk-Rich-
tungstaster und Funk-Zentralsteuertaster
eingelernt werden.
Kontaktschaltung im Nulldurchgang.
Bidirektionaler Funk aktivierbar.
Versorgungs-, Schalt- und Steuerspannung
örtlich 230 V.
Beim Ausfall der Versorgungsspannung
wird definiert ausgeschaltet.
Zusätzlich zum Funk-Steuereingang über
eine innenliegende Antenne kann dieser
Funk-Aktor auch mit einem eventuell davor
montierten konventionellen Steuer taster
örtlich gesteuert werden.
Entweder getrennte örtliche Steuereingänge
für Auf und Ab als Richtungstaster, oder
diese zwei Eingänge werden gebrückt und
mit einem Einzeltaster als Universaltaster
gesteuert. Dann erfolgt die Richtungs-
änderung durch eine Unterbrechung der
Ansteuerung.
Ein Glimmlampenstrom ist nicht zugelassen.
Es kann sowohl ein Funktaster mit der
Funktion 'Auf, Halt, Ab, Halt' als Universal-
taster wie der örtliche Taster eingelernt
werden als auch ein Funktaster wie ein Roll-
laden-Doppeltaster als Richtungstaster mit
oben drücken 'Auf' und unten drücken 'Ab'.
Kurzes Tippen unterbricht die Bewegung
sofort. Außerdem Zentralsteuertaster ohne
Priorität einlernbar.
Es kann eine Tipp-Wendefunktion aktiviert
werden: Universaltaster, Richtungstaster
und der örtliche Taster wirken zunächst
statisch und lassen so das Wenden von
Jalousien zu.
Erst nach Ansteuerung > 1 Sekunde wird auf
dynamisch umgeschaltet.
Bei Steuerung über die GFVS-Software
können Fahrbefehle für 'Auf' und 'Ab' mit der
exakten Fahrzeitangabe gestartet werden.
Da der Aktor nach jeder Aktivität, auch bei
durch Taster ausgelöstes Fahren, exakt die
gefahrene Zeit zurückmeldet, wird die
Position der Beschattung in der GFVS-Soft-
ware immer korrekt angezeigt. Bei Erreichen
der Endlagen oben und unten wird die Position
automatisch synchronisiert.
Wird ein Funk-Fensterkontakt eingelernt, ist
bei geöffnetem Fenster bzw. geöffneter Türe
ein Aussperrschutz eingerichtet, welcher
Zentral-Ab-, Schaltuhr-Ab- und GFVS-Ab-
Befehle verhindert.

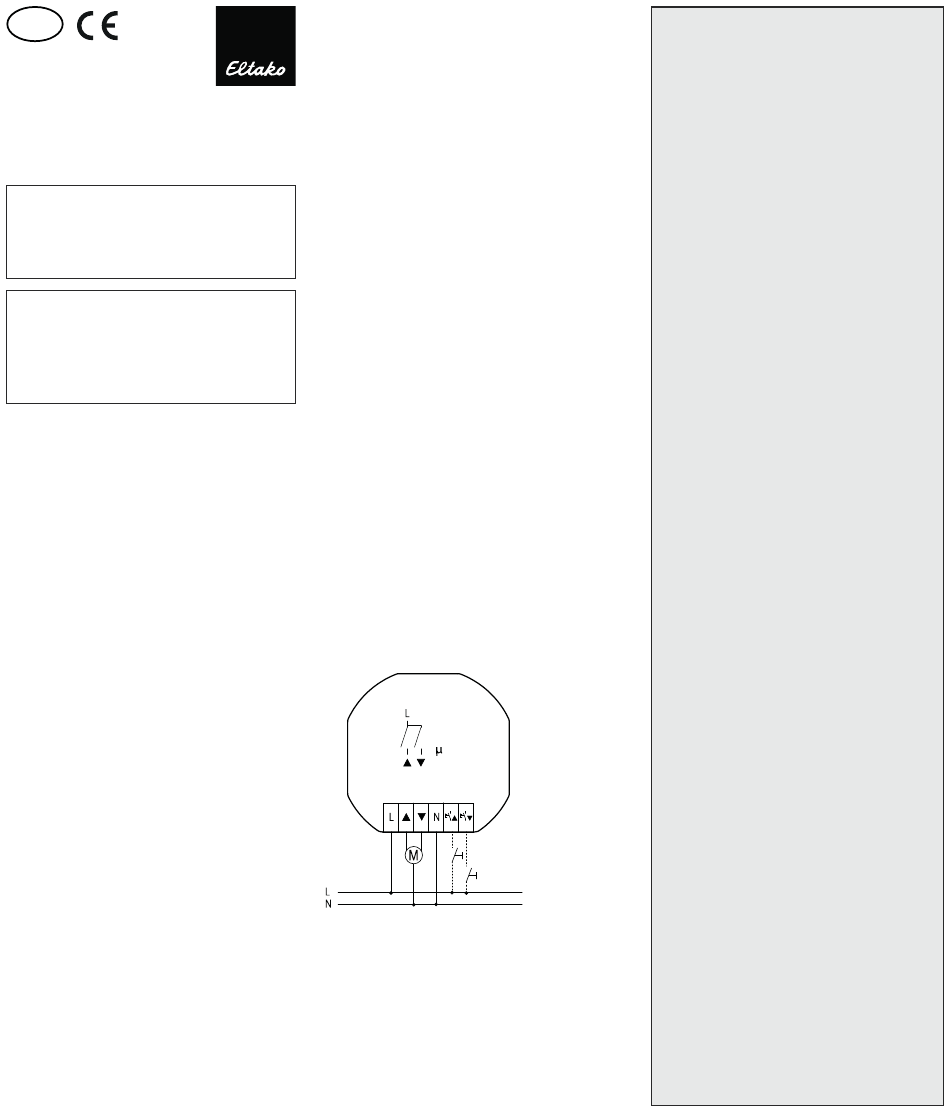

Anschlussbeispiel
Inbetriebnahme:
Nach dem Zuschalten der Versorgungs-
spannung ist der Lernmodus auto matisch
für 2 Minuten aktiv, wenn der Speicher-
inhalt leer ist (Auslieferzustand) bzw. der
Lernmodus nicht gesperrt wurde.
Mit einem kurzen 'Ab, Halt' wird die Ein-
lernbereitschaft signalisiert.
Erfolgt 2 Minuten lang keine Aktion, wird
der Lernmodus automatisch beendet.
Dies wird mit einem kurzen 'Ab, Halt'
signalisiert.
Sensoren einlernen:
Universaltaster: 3-mal kurz tippen;
Richtungstaster: 4-mal kurz tippen;
Richtungstaster oben 'Auf' und unten 'Ab'
bzw. jeweils 'Halt';
Richtungstaster werden beim Tasten
oben oder unten automatisch komplett
eingelernt.
Zentralsteuertaster Auf: 5-mal kurz
tippen;
Zentralsteuertaster Ab: 6-mal kurz
tippen;
Fensterkontakt FTK, FTKB: (EEP:
D5-00-01) sowie FTKE: Fenster 4-mal
kurz schließen und öffnen;
(Fenster schließen -> öffnen -> schließen
-> öffnen -> schließen -> öffnen->
schließen -> öffnen)
Funk-Fenstergriffsensor FFG7B:
(EEP: A5-14-09)
Funk-Fenster-Türkontakt FTKB-hg:
(EEP: A5-14-0A)
Funk-Schaltuhr FSU55D, FSU65D: (EEP:
A5-38-08)
Ein-Befehl = Auf, Aus-Befehl = Ab
GFVS: (EEP: A5-3F-7F)
Beim Einlernen werden die Bestätigungs-
Telegramme automatisch eingeschaltet
und gesendet. Der Lernmodus wird hier-
bei automatisch gesperrt.
Nach dem Einlernen eines Tasters wird
dies mit einem kurzen 'Ab, Halt' bestätigt,
der Lernmodus ist für weitere 2 Minuten
aktiv.
Um versehentliches Einlernen zu ver-
hindern, wird der Lernmodus auto-
matisch 2 Minuten nach dem letzten
Einlernen gesperrt, wenn bereits ein
Universal- oder Richtungstaster einge-
l t d Di i d it i
