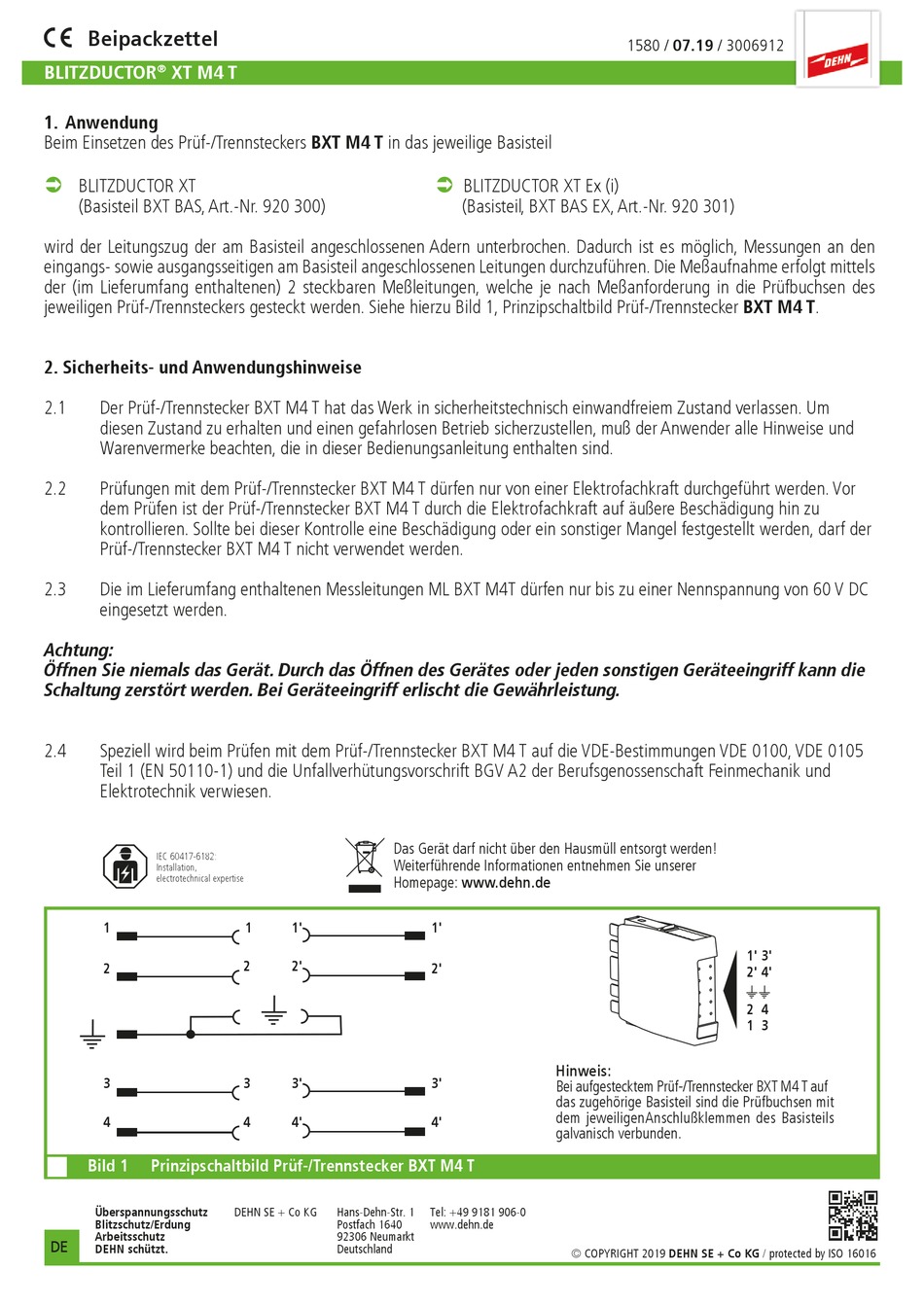

Dehn BLITZDUCTOR BXT M4 T Bedienungsanleitung

Beipackzettel
BLITZDUCTOR XT M4 T
®
1. Anwendung
Beim Einsetzen des Prüf-/Trennsteckers BXT M4 T in das jeweilige Basisteil

BLITZDUCTOR XT
(Basisteil BXT BAS, Art.-Nr. 920 300)
wird der Leitungszug der am Basisteil angeschlossenen Adern unterbrochen. Dadurch ist es möglich, Messungen an den
eingangs- sowie ausgangsseitigen am Basisteil angeschlossenen Leitungen durchzuführen. Die Meßaufnahme erfolgt mittels
der (im Lieferumfang enthaltenen) 2 steckbaren Meßleitungen, welche je nach Meßanforderung in die Prüfbuchsen des
jeweiligen Prüf-/Trennsteckers gesteckt werden. Siehe hierzu Bild 1, Prinzipschaltbild Prüf-/Trennstecker BXT M4 T.
2. Sicherheits- und Anwendungshinweise
2.1 Der Prüf-/Trennstecker BXT M4 T hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um
diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender alle Hinweise und
Warenvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.
2.2 Prüfungen mit dem Prüf-/Trennstecker BXT M4 T dürfen nur von einer Elektrofachkraft durchgeführt werden. Vor
dem Prüfen ist der Prüf-/Trennstecker BXT M4 T durch die Elektrofachkraft auf äußere Beschädigung hin zu
kontrollieren. Sollte bei dieser Kontrolle eine Beschädigung oder ein sonstiger Mangel festgestellt werden, darf der
Prüf-/Trennstecker BXT M4 T nicht verwendet werden.
2.3 Die im Lieferumfang enthaltenen Messleitungen ML BXT M4T dürfen nur bis zu einer Nennspannung von 60 V DC
eingesetzt werden.
Achtung:
Öffnen Sie niemals das Gerät. Durch das Öffnen des Gerätes oder jeden sonstigen Geräteeingriff kann die
Schaltung zerstört werden. Bei Geräteeingriff erlischt die Gewährleistung.
2.4 Speziell wird beim Prüfen mit dem Prüf-/Trennstecker BXT M4 T auf die VDE-Bestimmungen VDE 0100, VDE 0105
Teil 1 (EN 50110-1) und die Unfallverhütungsvorschrift BGV A2 der Berufsgenossenschaft Feinmechanik und
Elektrotechnik verwiesen.
IEC 60417-6182:
Installation,
electrotechnical expertise
1
2
3
4
Bild 1 Prinzipschaltbild Prüf-/Trennstecker BXT M4 T
Überspannungsschutz
Blitzschutz/Erdung
Arbeitsschutz
DE
DEHN schützt.
Das Gerät darf nicht über den Hausmüll entsorgt werden!
Weiterführende Informationen entnehmen Sie unserer
Homepage: www.dehn.de
1 1'
2 2'
3 3'
4 4'
DEHN SE + Co KG Hans-Dehn-Str. 1
Postfach 1640
92306 Neumarkt
Deutschland

BLITZDUCTOR XT Ex (i)
(Basisteil, BXT BAS EX, Art.-Nr. 920 301)
1'
2'
Hinweis:
3'
Bei aufgestecktem Prüf-/Trennstecker BXT M4 T auf
das zugehörige Basisteil sind die Prüfbuchsen mit
dem jeweiligenAnschlußklemmen des Basisteils
4'
galvanisch verbunden.
Tel: +49 9181 906-0
www.dehn.de
© COPYRIGHT 2019 DEHN SE + Co KG / protected by ISO 16016
1580 / 07.19 / 3006912
1' 3'
2' 4'
2 4
1 3
