Ubisys D1-R Installation

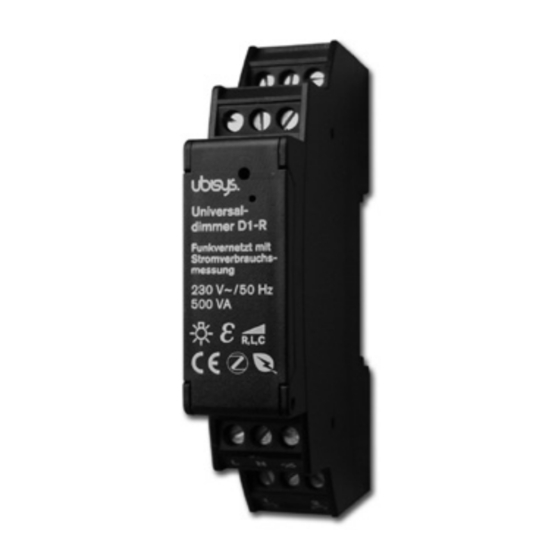

Universaldimmer D1-R
Funkvernetzt mit Stromverbrauchsmessung
Leistungsmerkmale
Der Universaldimmer D1-R ist ein funkgesteuerter Dimmer mit integrierter
Verbrauchsmessung. In der vorliegenden Reiheneinbauausführung integriert
er sich nahtlos in die übrige Haustechnik im Verteilerkasten. Er eignet sich
nicht nur für Neubauten, sondern auch für Bestandsbauten, da der nachträg-
liche Einbau durch den Einsatz von Funktechnologie keine besonderen Anfor-
derungen an die Elektroinstallation stellt. Das System kann nach und nach um
neue Komponenten erweitert werden. Den vollen Funktionsumfang offenbart
der Universaldimmer D1-R in Kombination mit anderen Komponenten der
ubisys Smart Home Produktreihe und ermöglicht so zum Beispiel:
•
Frei konfigurierbare Zuordnung zwischen Bedienelementen und
Verbrauchern
•
Szenen und Gruppensteuerungen
•
zeit- und ereignisgesteuerte Aktionen
•
kontinuierliche Verbrauchsmessung
•
Fernwirkung und Fernüberwachung
•
Steuerung über Smartphone und Tablet mittels der ubisys App, oder
wie gewohnt über Taster bzw. Schalter
Alle Möglichkeiten der ubisys Smart Home Produktreihe entdecken Sie unter
Button
www.ubisys.de.
LED
Installation
Der Universaldimmer D1-R entspricht den Vorgaben der DIN 43880 und ist
für die Installation in Elektroverteilerkästen auf Hutschiene nach EN50022
vorgesehen.
Anschluss:
(1 TE)
18 mm 60,5 mm
Universal-
dimmer D1-R
Funkvernetzt mit
Stromverbrauchs-
Bei der Installation sind die allgemeinen Gefahren im Umgang mit Hausspan-
messung
nungsnetzen zu beachten!
230 V~/ 50 Hz
500 VA
Zigbee Erstinbetriebnahme (fabrikneues Gerät)
1. Schließen Sie das Gerät an eine Stromquelle an (gemäß Anschlüssen).
2. Öffnen Sie ein Zigbee-Netzwerk: Bei Verwendung des ubisys Gate-
ways, tippen Sie in der ubisys App Konfiguration -> Basiskonfigura-
tion -> Öffnen für neue Geräte (bei Verwendung von Drittanbieter-
Gateways bzw. Apps, ist die entsprechende Vorgehensweise zu
beachten).
3. Das Zigbee-Netzwerk ist geöffnet und das Gerät tritt bei.
4. Das Gerät erscheint in der Komponenten-Liste: Konfiguration ->
Basiskonfiguration -> Komponenten.
Button
LED
Abmessungen:
(1 TE)
18 mm 60,5 mm

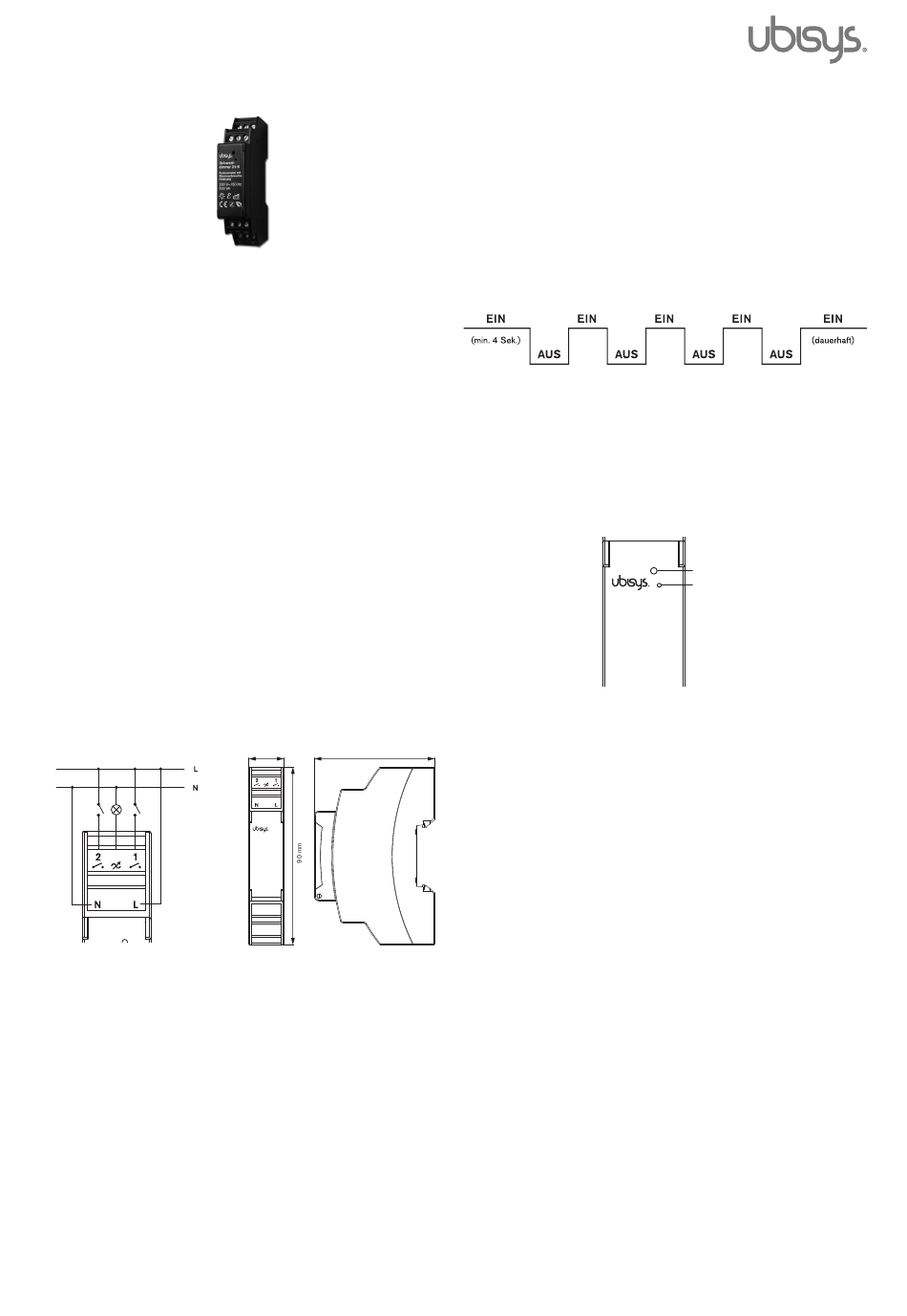

Auf Werkseinstellungen zurücksetzen
Per Ein-Aus-Sequenz: Durch periodisches Trennen vom Stromnetz ist es
möglich das Gerät auf Werkseinstellungen zurückzusetzen, ohne auf das Ge-
rät selbst zugreifen zu müssen (nur auf die Stromversorgung). Dafür ist eine
„Ein/Aus"-Abfolge nötig, die einem 1-Sekunden-Rhytmus entspricht:
1. Das Gerät mindestens vier Sekunden mit Strom versorgen.
2. Strom ausschalten für eine Sekunde.
3. Strom einschalten für eine Sekunde.
Wiederholen Sie die Punkte 2.-3. noch 3 weitere Male für jeweils 1 Sekun-
de, wobei das letzte Einschalten dauerhaft sein muss (s. Abbildung).
4. Das Gerät wird auf Werkseinstellungen zurückgesetzt und neu gestar-
tet.
Per Taster auf dem Gerät: Um das Gerät in seinen Werkszustand zurück-
zusetzen (z.B. um danach einem anderen Netzwerk beizutreten), drücken Sie
den Taster, in dem größeren der beiden Löcher auf der Vorderseite, länger als
10 Sekunden, bis die LED anfängt schnell zu blinken.
Bitte benutzen Sie den beigelegten, elektrisch isolierten Stift, um den Taster
im Loch zu drücken.
Button
LED
Konfiguration
Der Schaltereingang 1 des Universaldimmers ist im Auslieferungszustand
als Tastereingang dem Schaltausgang zugeordnet. So kann er zunächst
auch ohne Funknetzwerk autark betrieben werden. Schaltereingang 2 ist im
Auslieferungszustand nicht zugeordnet. Zur Integration in das ubisys Smart
Home Funknetzwerk muss der Universaldimmer D1-R konfiguriert werden.
Ein unmittelbarer Zugang zum Universaldimmer D1-R ist für die Konfiguration
nicht notwendig, d.h. die Konfiguration des Netzwerkes kann auch nach
erfolgter Elektroinstallation durchgeführt werden.
Die 16-stellige Seriennummer des Universaldimmers D1-R sollte bei der In-
stallation im Grundriss festgehalten werden, um das Gerät zu einem späteren
Zeitpunkt zuordnen zu können.
Unter Spannung meldet sich der Universaldimmer D1-R automatisch im
Zigbee-Funknetzwerk an und kann mit Hilfe der Installationssoftware des
Elektrikers (ubisys Network Manager) oder mit der ubisys Smartphone App
konfiguriert werden. Nähere Informationen zum Hinzufügen und Konfigurieren
von ubisys Smart Home Komponenten finden Sie in der Bedienungsanleitung
der App.
Dimmverfahren vorkonfigurieren
Durch eine spezielle Sequenz ist es möglich das Dimmverfahren (Phasenan-
schnitt oder Phasenabschnitt) vorzukonfigurieren. Mehr Informationen dazu
finden Sie im Referenzhandbuch (Universal Dimmer D1(-R): Technical Refe-
rence Manual, Kapitel 6.1.1., in englischer Sprache) auf www.ubisys.de.
Button
LED
Seite 1/2 Stand 04/2020
