SGB EXJB Dokumentation
Ex-klemmenkasten
Inhaltszusammenfassung für SGB EXJB

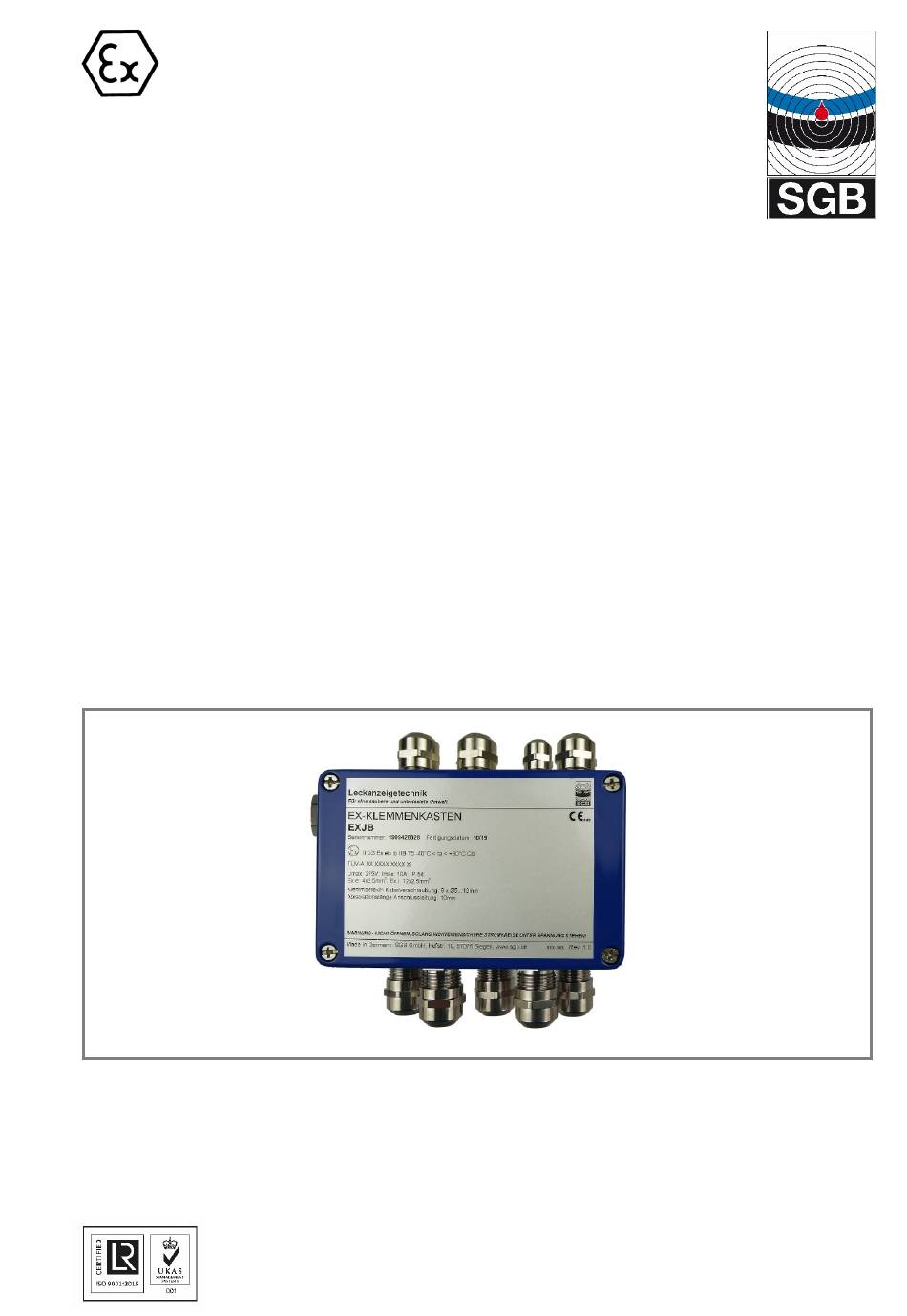

- Seite 1 Dokumentation Ex-Klemmenkasten EXJB TÜV-A 18ATEX0051 X Vor Beginn aller Arbeiten Anleitung lesen Stand: 06/2020 Artikelnr.: 648200...
-
Seite 2: Inhaltsverzeichnis
5.3 Elektrischer Anschluss ............12 6. Inbetriebnahme ................. 14 7. Wartung ..................14 8. Entsorgung ................14 9. Anhang ..................15 9.1 Abmessung und Bohrbild ........... 15 9.2 EU-Konformitätserklärung ..........16 9.3 Ex-Zertifikat ................ 17 - 2 - EX-KLEMMENKASTEN EXJB .. 30/06/2020... -
Seite 3: Allgemeines
Einsatz von nicht qualifiziertem Personal, eigenmächtigen Umbauten, Anschluss an Systeme, die nicht von der SGB freigegeben sind. Urheberschutz Die inhaltlichen Angaben, Texte, Zeichnungen, Bilder und sonstige Darstellungen sind urheberrechtlich geschützt und unterliegen den gewerblichen Schutzrechten. Jede missbräuchliche Verwendung ist strafbar. -
Seite 4: Gewährleistung
Auch übernehmen wir keine Verantwortung für Korrosionsschäden durch einen feuchten Aufstellungsraum. Kundendienst Für Auskünfte steht Ihnen unser Kundendienst zur Verfügung. Hinweise für Ansprechpartner finden Sie im Internet unter sgb.de oder auf dem Typenschild des Leckanzeigers. - 4 - EX-KLEMMENKASTEN EXJB .. 30/06/2020... -
Seite 5: Sicherheit
Das Personal muss aufgrund seiner Qualifikation in der Lage sein, die möglicherweise auftretenden Gefahren selbstständig zu erkennen und zu vermeiden. Betriebe, die Leckanzeiger in Betrieb nehmen, sollen bei SGB, durch WARNUNG! SGB oder den autorisierten Vertreter eine entsprechende Schulung gemacht haben. -
Seite 6: Persönliche Schutzausrüstung (Psa)
Gas-Warngerät (Arbeiten sollten nur bei einer Konzentration von 50 % unterhalb der unteren Explosionsgrenze durchgeführt werden Messgerät, um den Sauerstoffgehalt der Luft festzustellen (Ex/O-Meter) Andere %-Angaben können sich aus länderspezifischen oder betrieblichen Verordnungen ergeben. - 6 - EX-KLEMMENKASTEN EXJB .. 30/06/2020... -
Seite 7: Grundsätzliche Gefahren
Dokumentation beschriebene Klemmenkasten wird übli- cherweise im Domschacht montiert. Damit ist für die Montage der Schacht zu begehen. Vor dem Begehen sind die entsprechenden Schutzmaßnahmen ein- zurichten. Für Gasfreiheit und ausreichend Sauerstoff ist zu sorgen. EX-KLEMMENKASTEN EXJB .. - 7 - 30/06/2020... -
Seite 8: Technische Daten
275 V, 50 Hz, 10 A Kabeldurchmesser 5 … 10 mm Kabeldurchmesser Potentialausgleich: 4 … 7 mm Leiterquerschnitt max. 2,5 mm Überspannungskategorie Verschmutzungsgrad Einsatzbereich Verlängern oder Aufteilen von max. 2 Stromkreisen auf unterschiedli- che Verbraucher oder Teilnehmer. - 8 - EX-KLEMMENKASTEN EXJB .. 30/06/2020... -
Seite 9: Aufbau
Gore-Ventil zur Gehäusebelüftung Ausführungsvarianten Folgende Ausführungen sind beispielhaft. Andere Kombinationen sind möglich. + + + B B B 1 1 2 2 Kombination aus 5 x Ex(i) und 3 x Ex(e) – z.B. VIMS EX-KLEMMENKASTEN EXJB .. - 9 - 30/06/2020... - Seite 10 Aufbau + + + B B B Verteilung 6 x Ex(i) Kombination aus 2 verschiedenen Kreisen Ex(i), je 3 - 10 - EX-KLEMMENKASTEN EXJB .. 30/06/2020...
- Seite 11 Aufbau 1 1 2 2 Verteilung 8 x Ex(e) 1 1 2 2 3 3 4 4 Kombination aus 2 verschiedenen Kreisen Ex(e), je 3 EX-KLEMMENKASTEN EXJB .. - 11 - 30/06/2020...
-
Seite 12: Montage Des Klemmenkastens
(4) Überprüfen, dass die Kabel frei von Beschädigungen sind. (5) Der Potentialausgleich ist anzuschließen, d.h. der Klemmenkas- ten ist in den Potentialausgleich vor Ort zu integrieren. Eine Klemme – mit zugehörigen Kabelverschraubung – ist dafür vor- gesehen. - 12 - EX-KLEMMENKASTEN EXJB .. 30/06/2020... -
Seite 13: Anschließen Der Adern
Zugfeder der Klemme geöffnet. (2) Kabel in die geöffnete Klemme einführen. (3) Kabel festhalten und Schraubendreher entfernen. (4) Kabel auf festen Sitz prüfen und weitere Kabel nach dem glei- chen Vorgehen an klemmen. EX-KLEMMENKASTEN EXJB .. - 13 - 30/06/2020... -
Seite 14: Inbetriebnahme
(2) Prüfung auf Risse am Kabel oder an der Kabelverschraubung. (3) Visuelle Prüfung auf Beschädigungen der Dichtungen. 8. Entsorgung Nationale Abfallbeseitigungsvorschriften sind zu beachten. Kontaminierte Bauteile (möglicherweise Ausgasung) fachgerecht ent- sorgen. Elektronische Bauteile fachgerecht entsorgen. - 14 - EX-KLEMMENKASTEN EXJB .. 30/06/2020... -
Seite 15: Anhang
Anhang 9. Anhang Abmessung und Bohrbild H = 57mm Durchmesser Befestigungsschrauben: ≤ 4,0 mm Kopfdurchmesser Befestigungsschrauben: ≤ 7,5 mm EX-KLEMMENKASTEN EXJB .. - 15 - 30/06/2020... -
Seite 16: Eu-Konformitätserklärung
Kennzeichnung der Komponente: II 2 G Ex ib ie IIB T4 Gb Benannte Stelle TÜV Austria Services GmbH mit der Kennziffer 0408 Die Übereinstimmung wird erklärt durch: ppa. Martin Hücking Stand: 10/2019 (Technische Leitung) - 16 - EX-KLEMMENKASTEN EXJB .. 30/06/2020... -
Seite 17: Ex-Zertifikat
Anhang Ex-Zertifikat EX-KLEMMENKASTEN EXJB .. - 17 - 30/06/2020... - Seite 18 Anhang - 18 - EX-KLEMMENKASTEN EXJB .. 30/06/2020...
- Seite 19 Anhang EX-KLEMMENKASTEN EXJB .. - 19 - 30/06/2020...
-
Seite 20: Leistungserklärung (Dop)
12.4 Leistungserklärung (DoP) ______________________________________________________________________________ ______________________________________________________________________________ Impressum SGB GmbH Hofstr. 10 Text 57076 Siegen Deutschland +49 271 48964-0 Fotos und Skizzen sind unverbindlich sgb@sgb.de für den Lieferumfang. Änderungen vor- www.sgb.de behalten. © SGB GmbH, 06/2020 - 20 - EX-KLEMMENKASTEN EXJB .. 30/06/2020...
