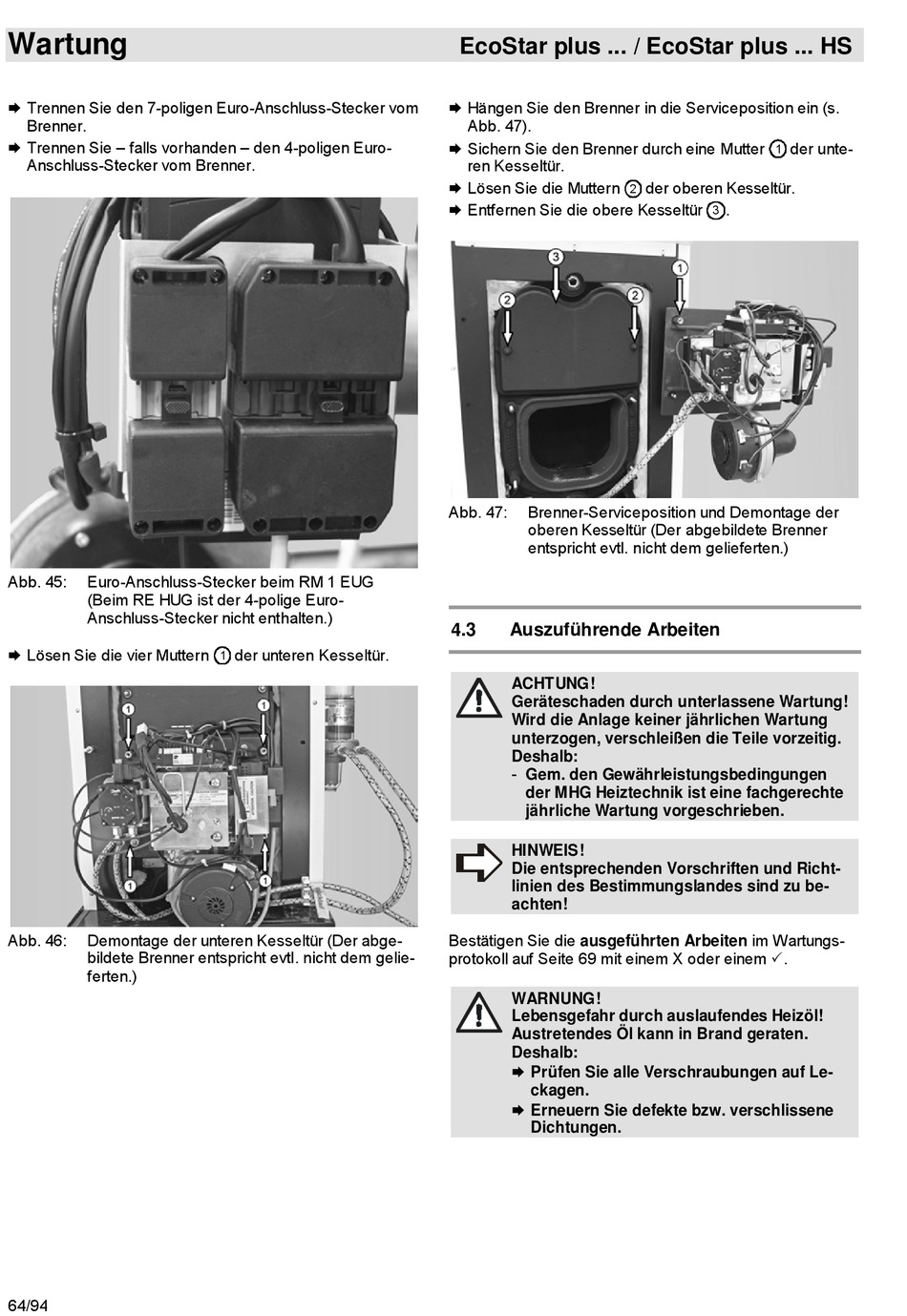

Auszuführende Arbeiten - MHG EcoStar Plus Serie Anleitung Zur Montage, Inbetriebnahme Und Wartung

Wartung
 Trennen Sie den 7-poligen Euro-Anschluss-Stecker vom
Brenner.
 Trennen Sie – falls vorhanden – den 4-poligen Euro-
Anschluss-Stecker vom Brenner.
Abb. 45: Euro-Anschluss-Stecker beim RM 1 EUG
(Beim RE HUG ist der 4-polige Euro-
Anschluss-Stecker nicht enthalten.)
 Lösen Sie die vier Muttern
Abb. 46: Demontage der unteren Kesseltür (Der abge-
bildete Brenner entspricht evtl. nicht dem gelie-
ferten.)
64/94
der unteren Kesseltür.
1
EcoStar plus ... / EcoStar plus ... HS
 Hängen Sie den Brenner in die Serviceposition ein (s.
Abb. 47).
 Sichern Sie den Brenner durch eine Mutter
ren Kesseltür.
 Lösen Sie die Muttern
 Entfernen Sie die obere Kesseltür
Abb. 47: Brenner-Serviceposition und Demontage der
oberen Kesseltür (Der abgebildete Brenner
entspricht evtl. nicht dem gelieferten.)
4.3 Auszuführende Arbeiten
ACHTUNG!
Geräteschaden durch unterlassene Wartung!
Wird die Anlage keiner jährlichen Wartung
unterzogen, verschleißen die Teile vorzeitig.
Deshalb:
- Gem. den Gewährleistungsbedingungen
der MHG Heiztechnik ist eine fachgerechte
jährliche Wartung vorgeschrieben.
HINWEIS!
Die entsprechenden Vorschriften und Richt-
linien des Bestimmungslandes sind zu be-
achten!
Bestätigen Sie die ausgeführten Arbeiten im Wartungs-
protokoll auf Seite 69 mit einem X oder einem .
WARNUNG!
Lebensgefahr durch auslaufendes Heizöl!
Austretendes Öl kann in Brand geraten.
Deshalb:
 Prüfen Sie alle Verschraubungen auf Le-
ckagen.
 Erneuern Sie defekte bzw. verschlissene
Dichtungen.
der unte-
1
der oberen Kesseltür.
2
.
3
