Ecler ETH232AD Bedienungsanleitung
Schnittstellenwandler
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Ecler ETH232AD

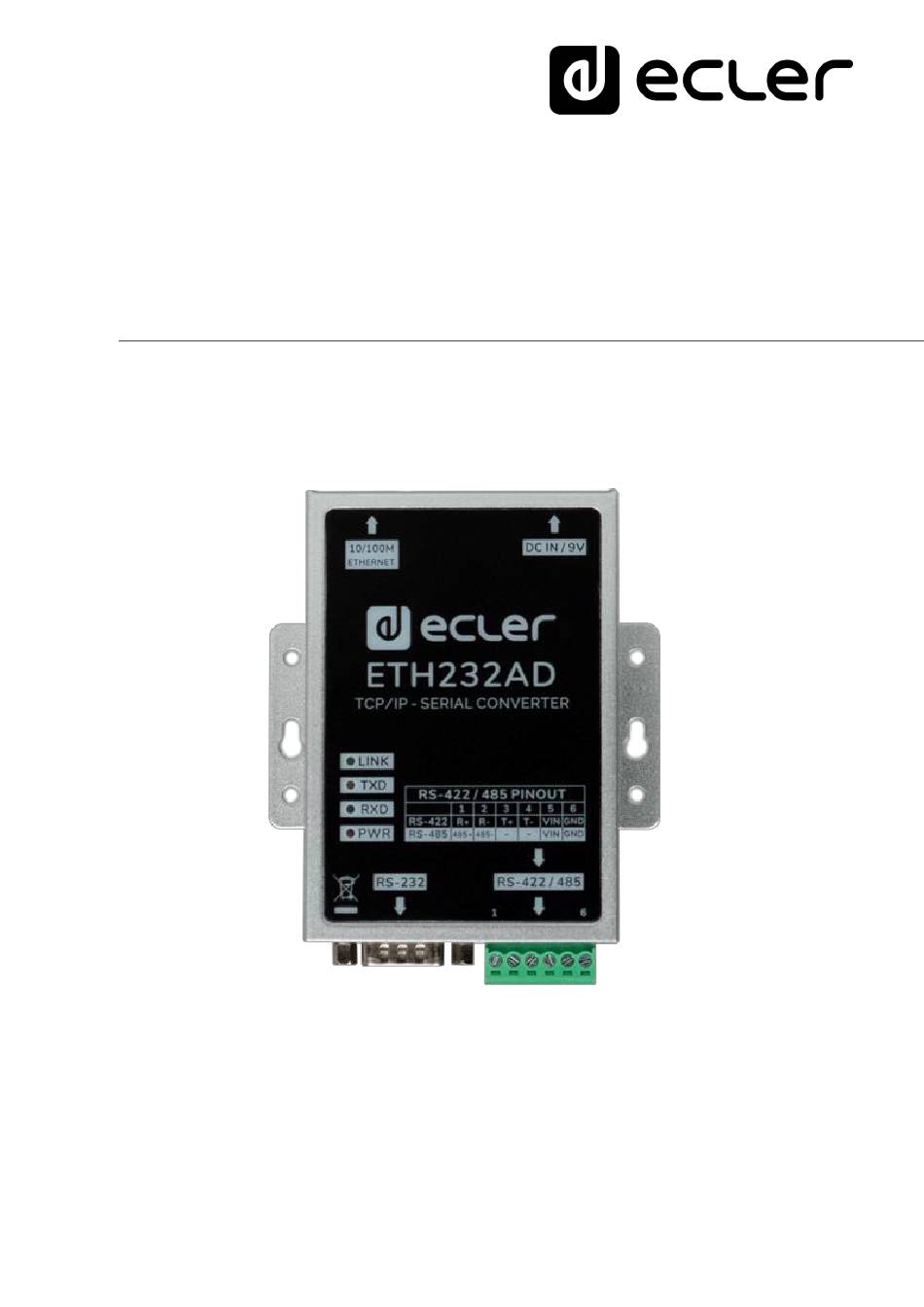

- Seite 1 ETH232AD PRODUKTZUBEHÖR Schnittstellenwandler TCP/IP auf seriell BEDIENUNGSANLEITUNG v.20200903...
-
Seite 2: Inhaltsverzeichnis
6.1. Pinbelegung und Anschlüsse ....................7 KONFIGURATION UND FUNKTIONSWEISE ..............8 7.1. Grundlegendes Konfigurationsverfahren ................9 7.1.1. Serielle Einstellungen ......................9 7.1.2. Netzwerkeinstellungen ....................10 7.2. Erweiterte Konfiguration ......................11 7.3. Sicherheitseinstellungen ......................12 ANWENDUNGSBEISPIEL MIT ECLER NET MANAGER ..........13 TECHNISCHE DATEN ......................15... -
Seite 3: Wichtiger Hinweis
WICHTIGER HINWEIS Das Blitzsymbol mit Pfeil im gleichseitigen Dreieck soll den Benutzer vor nicht isolierter, gefährlicher Spannung im Gerät warnen, die hoch genug ist, um einem Menschen einen Stromschlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer darauf hinweisen, dass er in den mitgelieferten Unterlagen wichtige Informationen zum Gebrauch und zur Wartung des Geräts findet. - Seite 4 7. Achten Sie darauf, dass alle Lüftungsöffnungen frei bleiben. Installieren Sie das Gerät nach den Anweisungen des Herstellers. 8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder sonstigen Geräten, die Wärme erzeugen, einschliesslich Verstärkern. 9.
-
Seite 5: Wichtiger Hinweis
WICHTIGER HINWEIS Wir bedanken uns für das Vertrauen, das Sie mit der Wahl des Ecler Schnittstellenwandlers von seriell auf TCP/IP ETH232AD in uns gesetzt haben. Um die Möglichkeiten des Geräts optimal ausschöpfen zu können und die bestmögliche SEHR WICHTIG Leistung zu erhalten, ist es , dass Sie, bevor Sie irgendwelche Anschlüsse vornehmen, die vorliegende Bedienungsanleitung sorgfältig durchlesen und... -
Seite 6: Lieferumfang
LIEFERUMFANG • 1 x serielle Schnittstelle ETH232AD • 1 x Universalnetzteil 9VDC 1A • 1 x Euroblock-Anschluss 6-polig • 1 x Schnellstartanleitung und Garantieschein BESCHREIBUNG DES BEDIENFELDS 1. Ethernet-Port: Ethernet-Port Autonegotiation mit 10/100 MBits auf RJ45- Anschluss 2. Stromversorgung: Eingangsanschluss 9VDC zur Stromversorgung 3. -
Seite 7: Pinbelegung Und Anschlüsse
6.1. Pinbelegung und Anschlüsse RS-232 Pinbelegung (DB-9-Stecker) RS-422/485 Pinbelegung (Euroblock-Anschluss) Ethernetverbindung (RJ45-Anschluss) Netzteilverbindung (alternativ über Euroblock) -
Seite 8: Konfiguration Und Funktionsweise
KONFIGURATION UND FUNKTIONSWEISE Um die Konfigurations-Webseite aufrufen zu können, müssen Sie die Netzwerkkarte des Rechners mit einer statischen IP-Adresse im gleichen Bereich wie die Schnittstelle ETH232AD konfigurieren. Diese wird ab Werk mit der Standard-IP-Adresse 192.168.0.232 oder 192.168.1.100 geliefert. Öffnen Sie Ihren Web-Browser und geben Sie im Adressfeld des Browsers die Adresse http://192.168.0.232... -
Seite 9: Grundlegendes Konfigurationsverfahren
7.1. Grundlegendes Konfigurationsverfahren 7.1.1. Serielle Einstellungen Device Name: ETH232AD (Standardeinstellung). Der Benutzer kann diese Gerätebezeichnung durch eine andere Bezeichnung, bestehend aus maximal 15 Zeichen, ersetzen. Data Baud Rate: standardmäßig 115200. RS-232 Bereich von 1200 bis 115200 Bit/s, RS-422/485 Bereich von 1200 bis 921600 Bit/s... -
Seite 10: Netzwerkeinstellungen
7.1.2. Netzwerkeinstellungen DHCP Client: Deaktivieren (Standardeinstellung) bzw. aktivieren, um eine dynamische IP-Adresse zu erhalten, wenn in Ihrem Netzwerk ein DHCP-Server aktiv ist. In deaktiviertem Zustand zeigt der ETH232AD die Betriebsart statische IP. IP Address: standardmäßig 192.168.0.232 Subnet Mask: standardmäßig 255.255.255.0 Gateway: standardmäßig 192.168.0.1... -
Seite 11: Erweiterte Konfiguration
Geräts mithilfe eines auf Ihrem PC installierten TFTP-Server-Dienstprogramms. TFTP Server IP: Adresse des Rechners, auf dem das TFTP-Server-Dienstprogramm installiert ist. File Name: Dateiname der Firmware mit Erweiterung .bin. Nähere Informationen zur Firmware-Aktualisierung erhalten Sie beim Technischen Kundendienst von Ecler. -
Seite 12: Sicherheitseinstellungen
7.3. Sicherheitseinstellungen Hier können Sie den Standard-Benutzernamen und das Standard-Passwort für die individuelle Benutzeranmeldung überschreiben. Daneben besteht die Möglichkeit, den Zugriff auf die Konfigurations-Webseite auf maximal 4 IP-Adressen einzuschränken. -
Seite 13: Anwendungsbeispiel Mit Ecler Net Manager
ANWENDUNGSBEISPIEL MIT ECLER NET MANAGER Im folgenden Beispiel wird erläutert, wie Sie über die Anwendung Ecler Net Manager unter Zuhilfenahme eines ETH232AD und einer TCP-Verbindung die MUTE-Funktion der Verstärker der Modellreihe CA von Ecler steuern können. Schritt 1: Verbinden Sie einen Rechner mit der Anwendung Ecler Net Manager im gleichen Netzwerk, in dem der ETH232AD angeschlossen ist, und rufen Sie die Konfigurations-Webseite des Geräts auf. - Seite 14 Schritt 4: Öffnen Sie die Anwendung Ecler Net Manager und erstellen Sie ein CPU- Panel. Fügen Sie wie folgt eine neue Bedienseite und eine neue Bedientaste (Net String) hinzu: Geben Sie den folgenden Befehl ein: |TCP|192.168.0.232|5000|SET MUTE ON\n| oder |TCP|192.168.0.232|5000|SET MUTE OFF\n| Dieser Befehl löst den CA-NET-Befehl "SET MUTE ON"...
-
Seite 15: Technische Daten
TECHNISCHE DATEN Serial Interface Type RS-232 RS-485/422 Data Rate RS-232: 1200 - 115200 Kbps RS-485/422: 1200 - 921600 Kbps Data Length 5,6,7,8 bits Parity Odd, Even, None Stop bits 1-2bits Flow Control None Software: Xon/Xoff, Hardware: RTS/CTS Connectors RS-232 DB-9 Male RS-485 6-pin Euroblock Network Interface Interface type... - Seite 16 Enviromental Operating Temperature -25 ~ 70°C (-13 ~ 158°F) Storage Temperature -40 ~ 85°C (-40 ~ 185°F) Ambient Humidity 5% to 95%(non-condensing) Mechanical Dimensions (WxHxD) Without ears: 100 × 67 × 26mm (3.94” × 2.64” × 1.02”) With ears: 100 × 86 × 26 mm (3.94” × 3.39” × 1.02”) Weight 0.5kg / 1.10 lb.
- Seite 17 Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests Motors, 166-168, 08038 Barcelona - Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
